概述
74HC595是一款串行输入，并行输出的位移缓存器。
同时在这里介绍一下，串（并）输入（出）：
并行输入是并行通信的一种输入方式，一般是指将一串数据（如八位数据）一同输入目的寄存器。与之对应的还有串行输入。
串行输入是将数据排成一行，，通过循环八次将数据一位一位输入寄存器，输入八次构成一个字节。
串行输出也就是同理，将数据循环输出八次，构成一个字节。
并行输出是八位数字一同输出。
（个人结论，若有错，还请不吝赐教）
以上就是74HC595的模块电路图
由图知：
SRCLK为 控制移位寄存器时钟，高电平发生移位，低电平数据保持
RLCK为 控制存储寄存器时钟，上升沿 移位寄存器 的 数据进入 存储寄存器，下降沿 存储寄存器数据不变
SER串行数据输入端

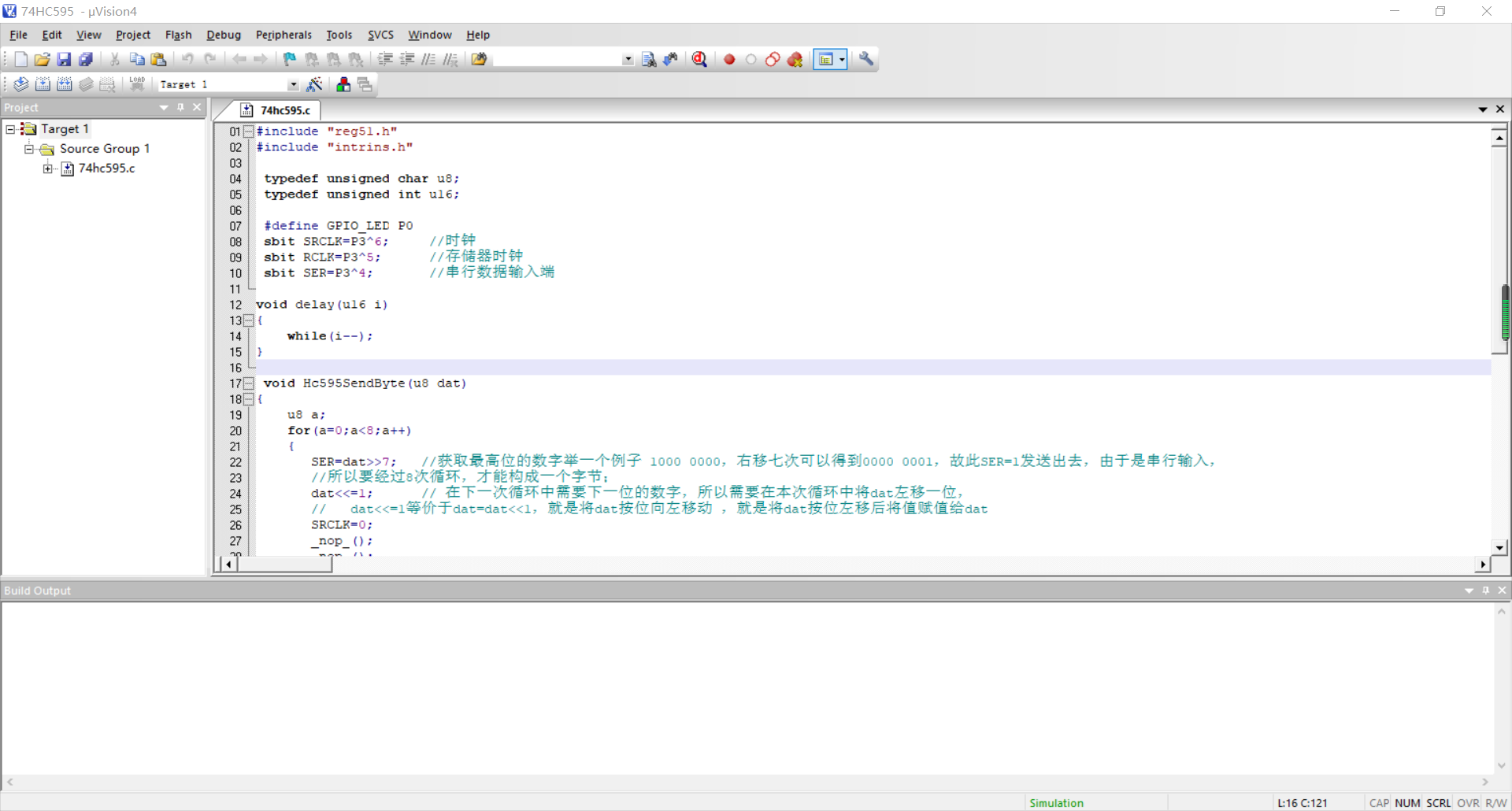

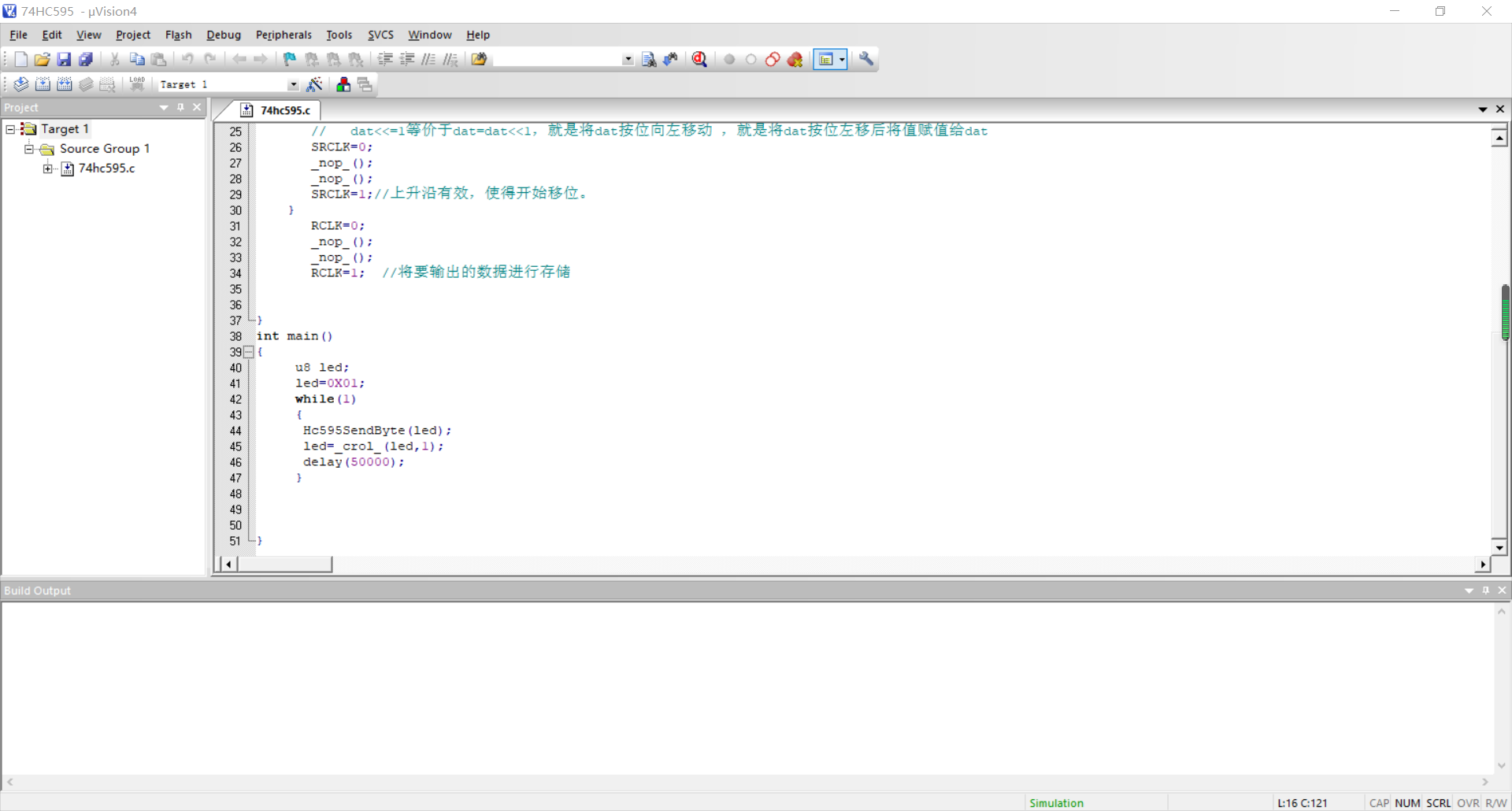

代码如下：
最后
