                <p>1.硬件电路：</p>

2.软件实现：下面的图是来自台湾一位老师佑來認真教的Arduino教學讲解

注意：高位先进入。

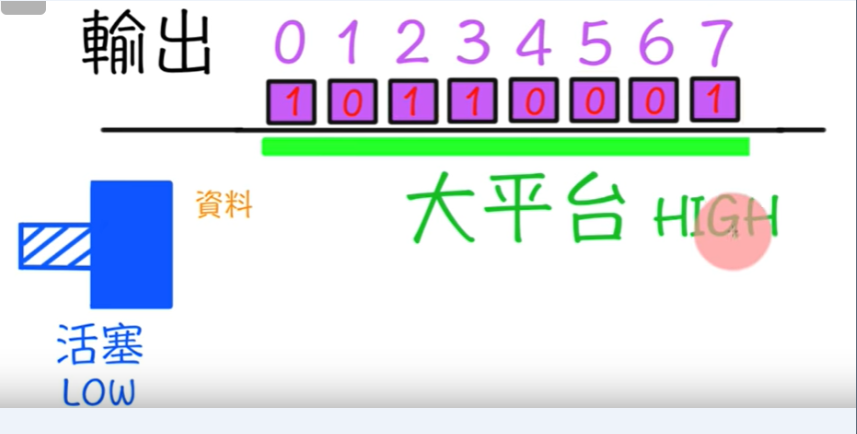

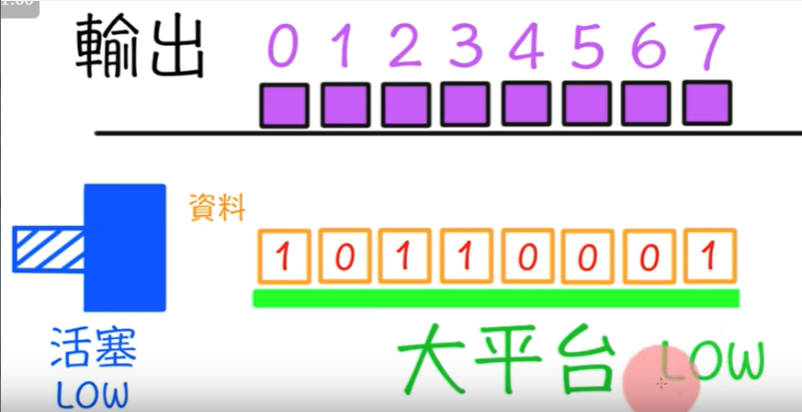

解释：每次先把大平台放下（ST输出低电平），把活塞拉回，等待数据放上（SH输出低电平）

数据1或者0通过DS输出。放数据后，再把活塞推出去（SH输出高电平）。连续8次就可以把数据完整的放

到大平台（ST）上。最后把大平台上抬，8位数据就同时输出去了。（ST输出高电平）。

级联时数据有些不一样，需要注意先入的数据在后一级。需要循环16次，最后ST大平台输出。

3.驱动代码



















     #DEFINE		P_SCK 06H,5




















     #DEFINE		P_RCK				06H,4




















     #DEFINE		P_SI 06H,1









































     R_ACC1			EQU     0X15




















     R

     _ACC2 EQU 0X16




















     R_ACC3			EQU     0X17




















     R

     _ACC_1			EQU     0X18




















     R

     _595_DATA1					EQU     0X19		;数据1




















     R

     _595_DATA2					EQU     0X1A		;数据2




















     ;

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ***




















     ;74HC595输出SEG--级联




















     ;通过ACC传递数据




















     ;***

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****

     ****




















     SEND

     _595:




















     		;




















     		MOVIA	2




















             MOVAR	R_ACC3				;2个字节




















      ;




















             MOVIA	R_595_DATA1			;BUF1的缓存器地址




















             MOVAR	FSR	                ;R4




















     SEND_595_S:




















     		MOVR	INDF,0




















             MOVAR	R_ACC1             ;将要发送的一个字节数据




















     		;




















     	    MOVIA	D'8'




















             MOVAR	R_ACC2             ;将要发送的一个字节的位计数器




















     		;




















     		BCR     P_SCK      			;拉低




















     		;




















     		LCALL	DELAY_US			;延迟一下




















     		;




















     SEND_595_LOOP:




















     		BTRSS	R_ACC1,7			;//先传输高位，通过与运算判断第八是否为1




















     		BCR		P_SI




















     		BTRSC	R_ACC1,7




















     		BSR		P_SI




















     		;




















     		BCR		P_SCK				;/*** 步骤2：SHCP每产生一个上升沿，当前的bit就被送入移位寄存器 ***/




















     		;




















     		LGOTO	$+1




















     		LGOTO	$+1




















     		LGOTO	$+1




















     		LGOTO	$+1




















     		BSR		P_SCK




















     		;




















     		RLR     R_ACC1,1 			;左移一位




















     		;




















     	    DECRSZ  R_ACC2,1  			;




















             LGOTO   SEND_595_LOOP   	;一个字节未完，继续发送




















     		;




















     		LCALL   DELAY_US




















     		;




















     		INCR    FSR,1




















             DECRSZ	R_ACC3,1			;下一个数据




















             LGOTO	SEND_595_S    		;一帧数据未完，继续发送




















     		;




















     		BCR		P_RCK				;74HC595输出锁存 使能




















     		LCALL	DELAY_US			;步骤3：STCP产生一个上升沿，移位寄存器的数据移入存储寄存器




















     		BSR		P_RCK				;再将STCP拉高，STCP即可产生一个上升沿




















     		LCALL	DELAY_US




















     SEND_595_RET:




















     		RET




















     ;=========================================================================




















     DELAY_US:




















     		MOVIA	100




















     		MOVAR	R_ACC_1




















     DELAY_US_1:




















     		DECRSZ	R_ACC_1,1




















     		LGOTO	DELAY_US_1




















     		RET
