实验五 MIPS文件寄存器

设计要求：

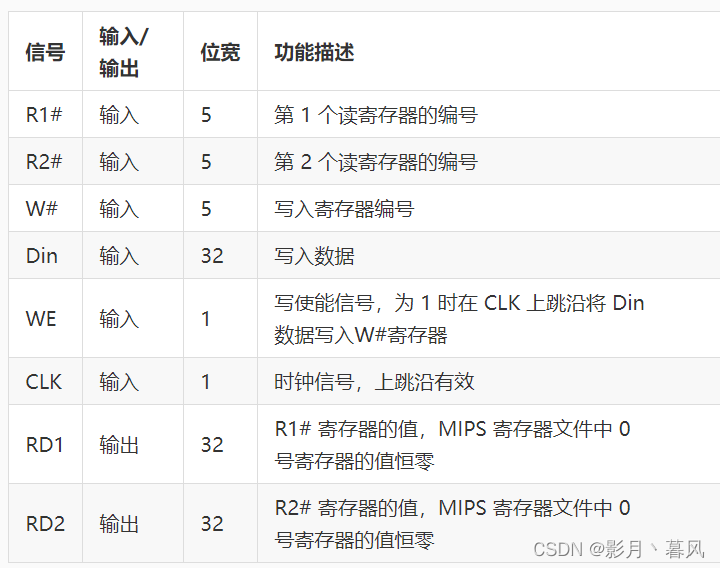

利用 Logisim 平台构建一个简化的 MIPS 寄存器文件，内部包含4个32位寄存器

实验目的：

学生了解 MIPS 寄存器文件基本概念，进一步熟悉多路选择器、译码器、解复用器等 Logisim 组件的使用，并利用相关组件构建 MIPS 寄存器文件

方案设计

        A.宏观设计

                a.寄存器的选择
                通过解复用器，将【使能信号】通过【芯片选择W#】，输出给对应寄存器
        实现四个寄存器启动一个并进行数据写入工作

                b.写入数据的分配
        1号寄存器部署常量0，234号部署【输入数据Din】

                c.输出数据的选择
                采用2个MUX，在其中一个没启动时候，默认输出1号寄存器全0；
        只启动其中一个时，根据输入的【输出选择需求R1#】，选择芯片进行输出

        B.实验步骤

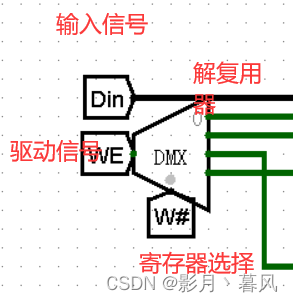

                a.寄存器选择

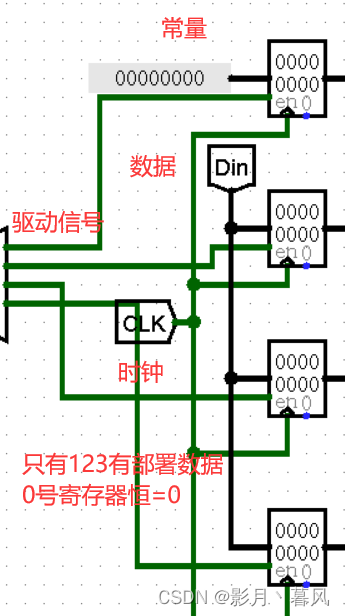

                b.数据输入

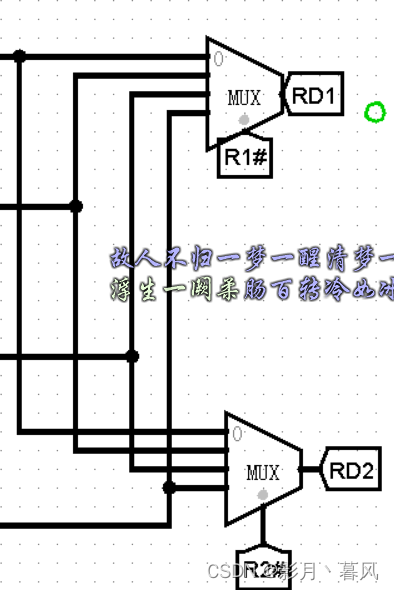

                c.输出数据

        C.debug过程

                a.接线重叠问题（极其隐蔽）

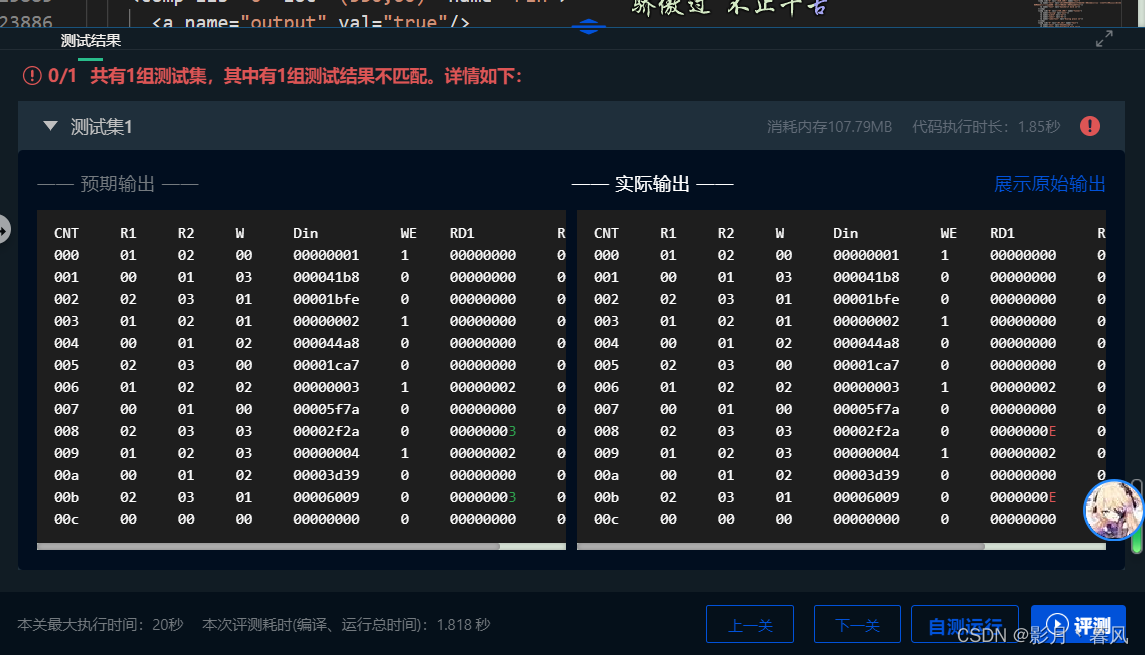

理论上可行，但是提交就WA了，而且错了一小部分，实在难以找出bug的位置；

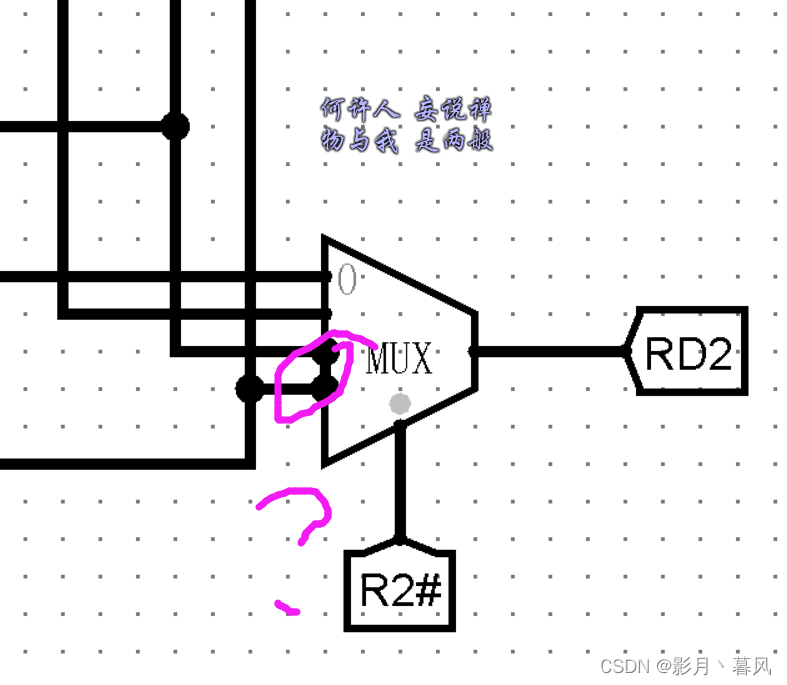

 重做了一遍，但是做到一半发现接线有问题，为什么是圆点？

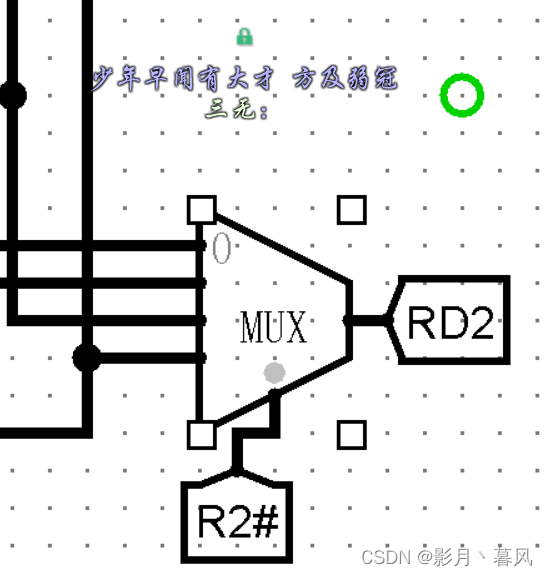

 拉开后发现是重叠上去了，修正把额外连线扬了，修正结果如下

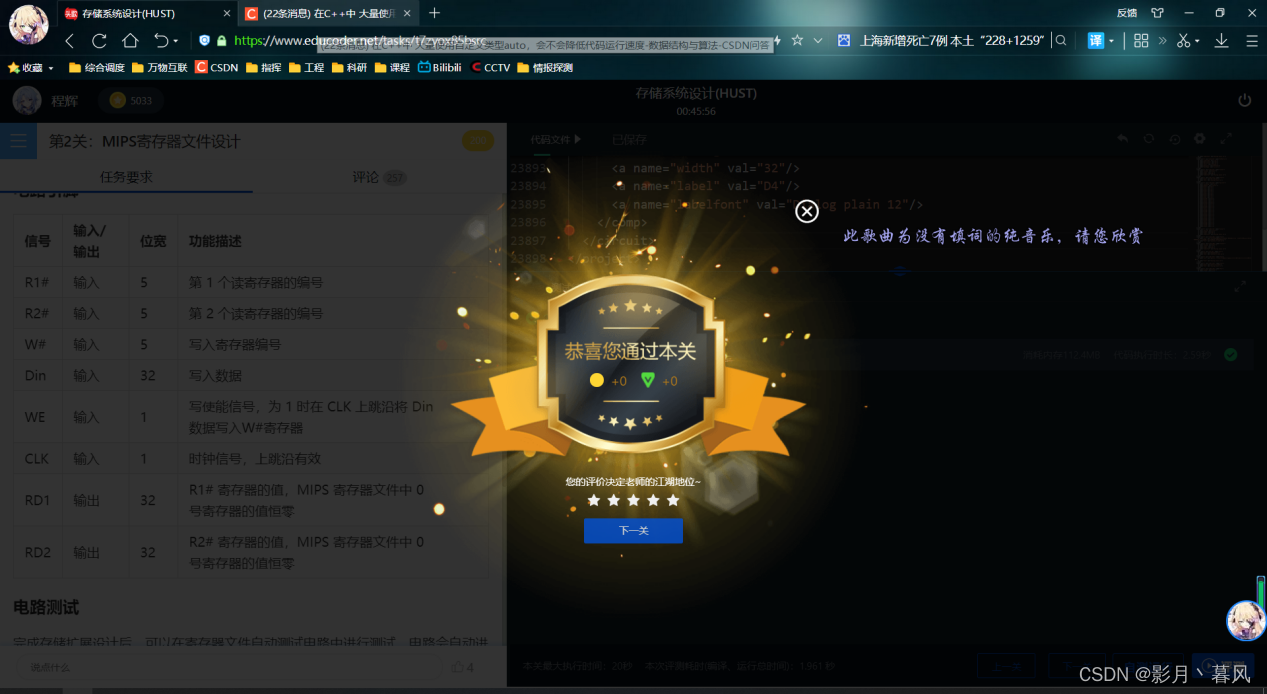

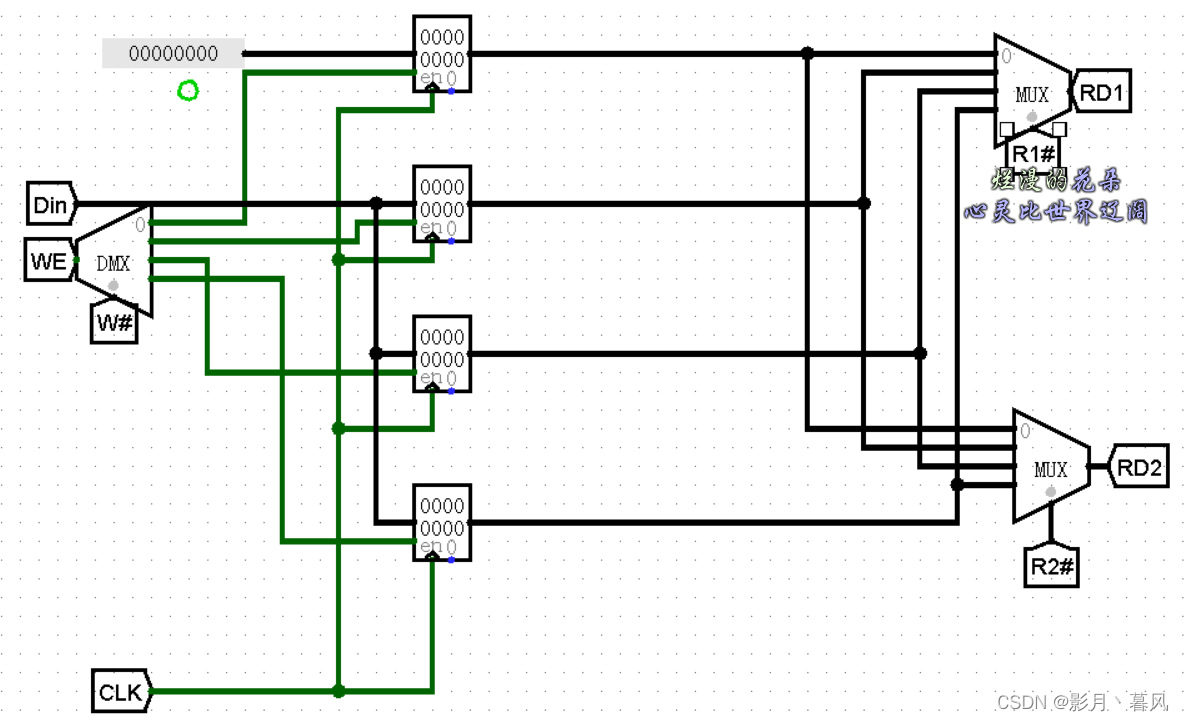

成果展示

心得体会

        挺简单的，寄存器和芯片差不多，这次多了个解复用器，相当于对MUX的逆运算；最难的应该是找bug的部分，还好电路不算复杂，找起来还算OK，远不如之前MIPS运算器ALU设计找bug那种难度，相比起来这个bug已经是可爱的小天使了。
