一、前言

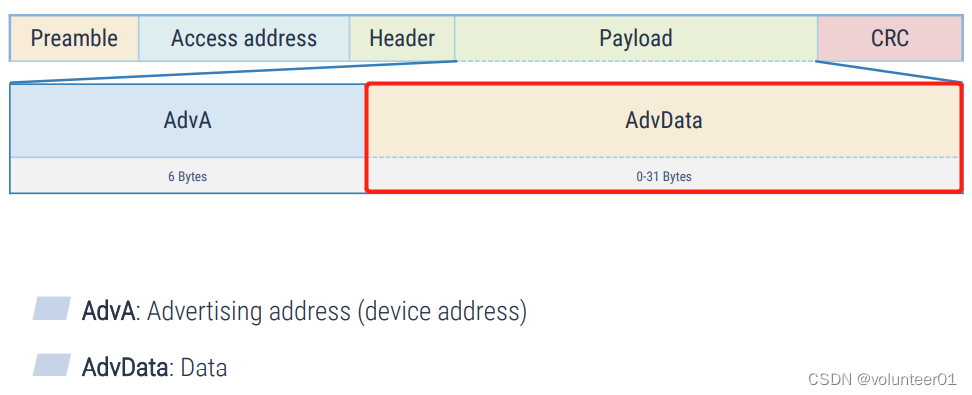

上一篇主要介绍一个BLE广播报文的结构以及报文头部各个部分的含义。在承接上一篇的基础上，本文将重点介绍广播报文PDU净荷的数据部分(AdvData)。

二、BLE广播报文数据

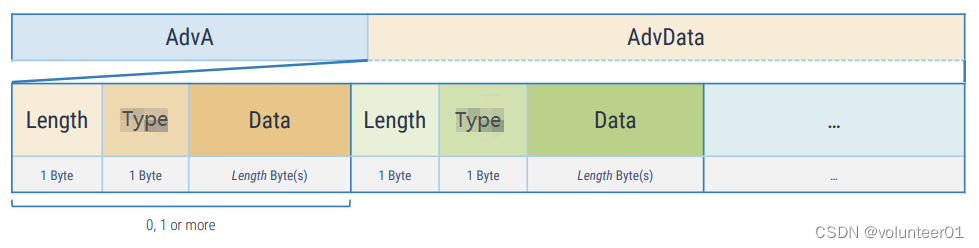

上一篇提到广播报文数据包含N个AD Structure，每个AD Structure由Length，AD Type和AD Data组成，最少是0个字节，最多可达31个字节。因此，报文数据部分的结构如下图所示。

接下来，我们重点讲解一下几种常见的类型。

• 0x01 - Flags: 指示本设备支持发现的能力，每一位的含义如下：

 这是一个用nRFConnect工具扫描到的例子，它支持LE通用发现模式，不支持经典蓝牙模式。

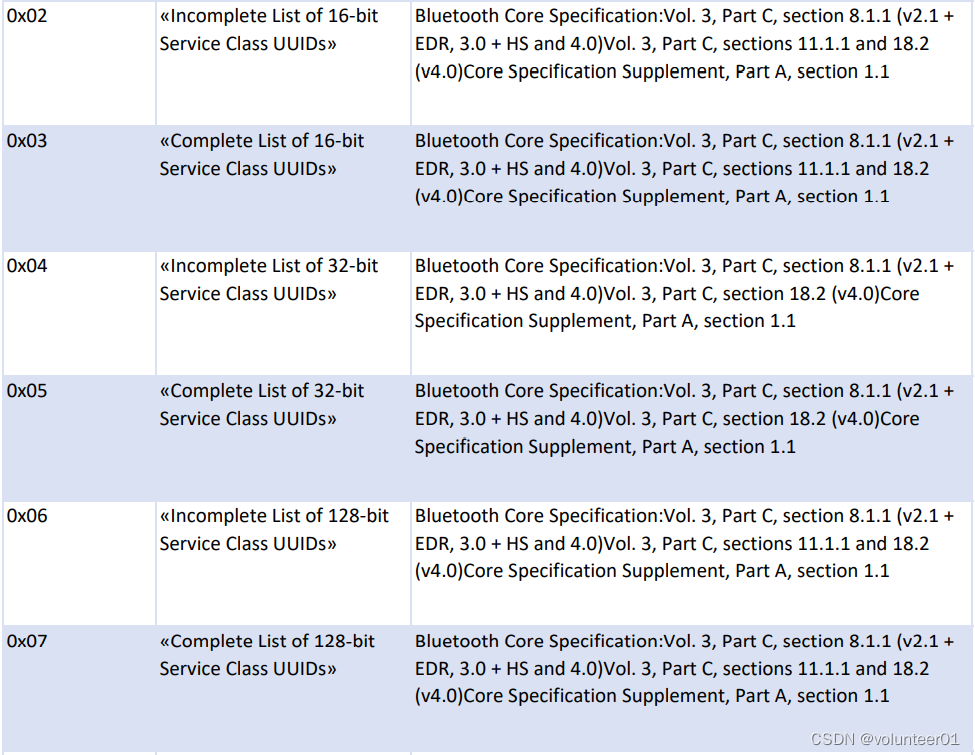

•  0x02 ~ 0x07 - Service UUID: 设备的GATT服务

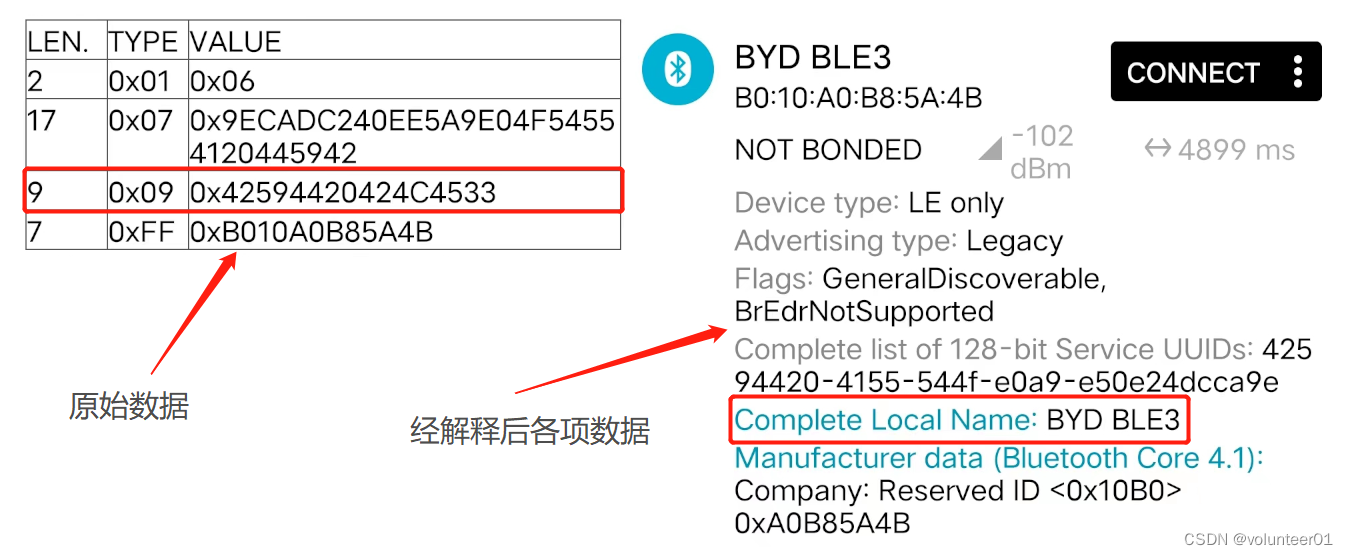

•  0x08 ~ 0x09 - Local Name: 设备名称，也就是扫描时看到的设备的名称，例如，下图左边是AdvData的原始数据，右边是根据各个类型解释出来后的各项含义，其中红色框图里面的就是设备名称。

顺便说一句，这个广播报文包含4个AD Structure，类型分别是0x01 (Flags)，0x07 (Complete List of 128-bit Service Class UUIDs, 即完整的128位的UUID) , 0x09 (Complete Local Name，即完整的设备名称)和0xFF (Manufacturer Specific Data，即厂商自定义数据)。

• 0x0A - Tx Power Level: 设备输出功率
• 0xFF - Manufacturer Specific Data: 厂商自定义数据

至此，关于广播报文部分已经基本介绍完毕，接下来我们会探讨蓝牙扫描和连接等相关知识。
