时序逻辑电路 || 锁存器 || 数电
前面学习的组合逻辑电路，在任意时刻的输出，仅由该时刻的输入信号决定，而与该时刻以前的输入信号无关，因此组合电路的特点是没有记忆功能。

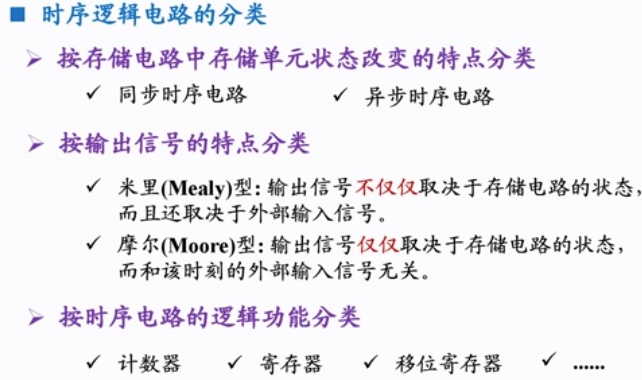

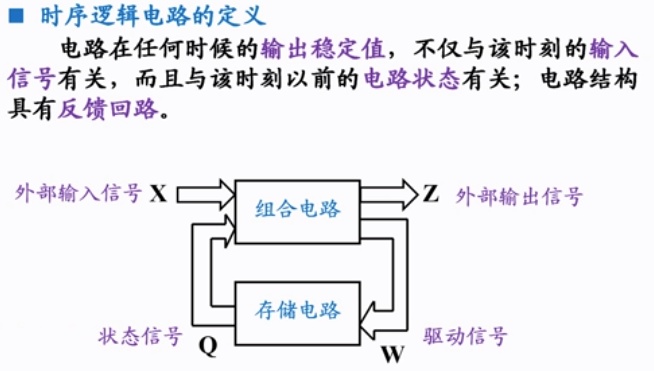

现在开始要介绍另外一种重要的数字电路，叫做时序逻辑电路，简称时序电路。
时序电路的特点：
- 功能特点——有记忆功能
- 结构特点——有反馈回路

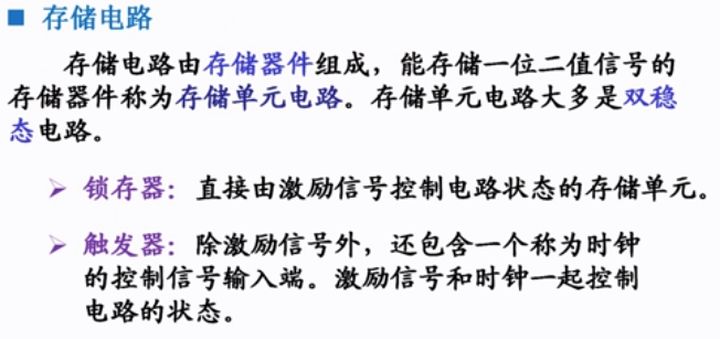

- 组成特点——有存储电路
下面介绍锁存器。
锁存器有很多种类：
- RS锁存器
- 门控RS锁存器
- 门控D锁存器
首先介绍RS锁存器，RS锁存器是最基本的存储单元。
1.RS锁存器

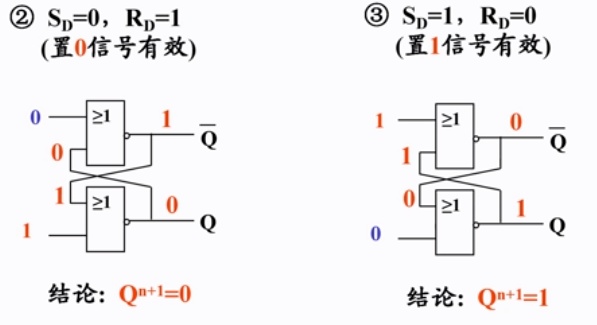

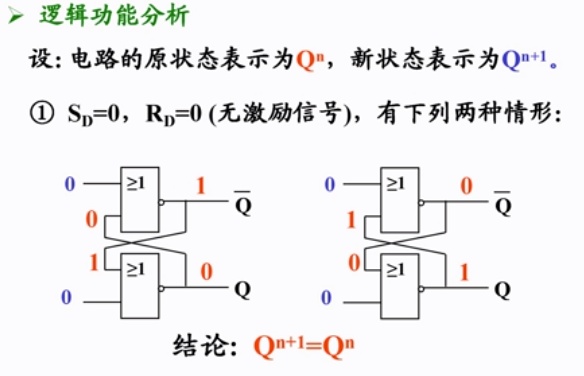

下图中，当R和S均为1时，锁存器的两个输出Q、Q非均为0。
接下来问题就来了，当激励信号由11变为00时，锁存器的输出既可以稳定在1状态，也可以稳定在0状态。 这时的状态是不稳定的，所以我们要禁止使用11这一组激励信号.

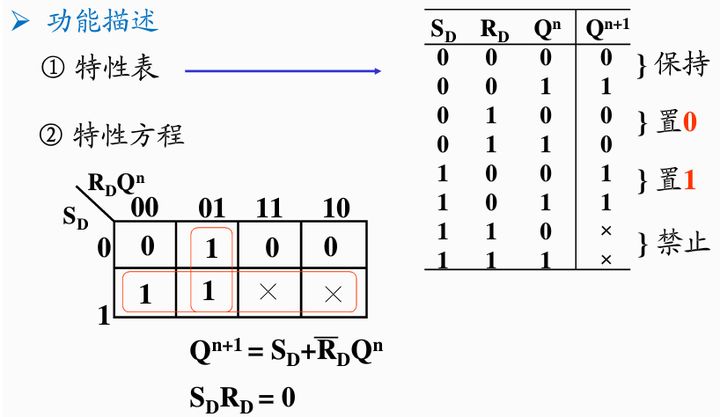

下面是RS锁存器的功能表，我们可以看出，在置位时只有1是起作用的，0不起作用。
前面介绍的是或非门构成的RS锁存器，下面介绍与非门构成的锁存器，它的功能表和或非门构成的RS锁存器是完全对偶的。
我们可以看出，在置位时只有0是起作用的，1不起作用(理解这句话，我觉得可以帮助我们更好地理解555定时器的工作过程).

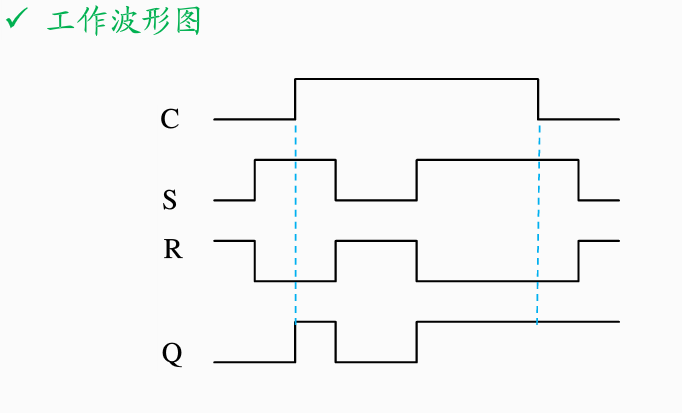

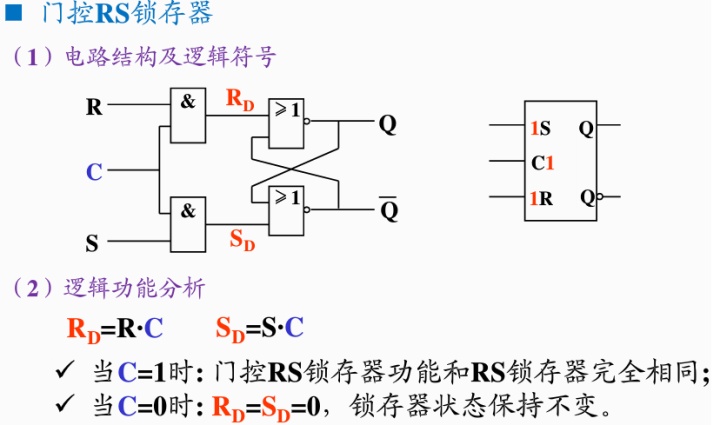

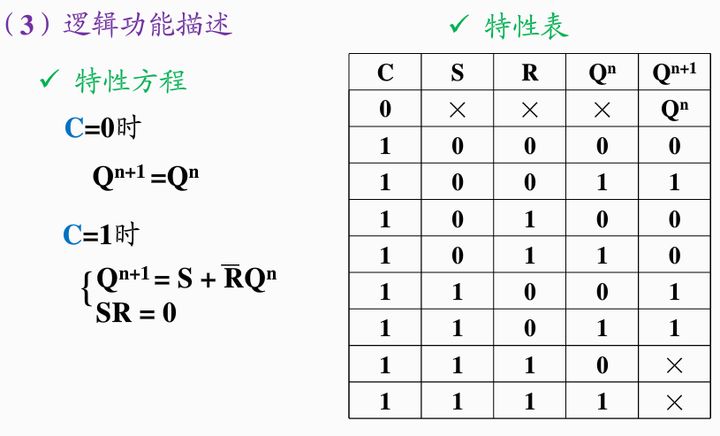

2.门控RS锁存器
啥叫门控，就是加了一个与门来控制信号的输入。

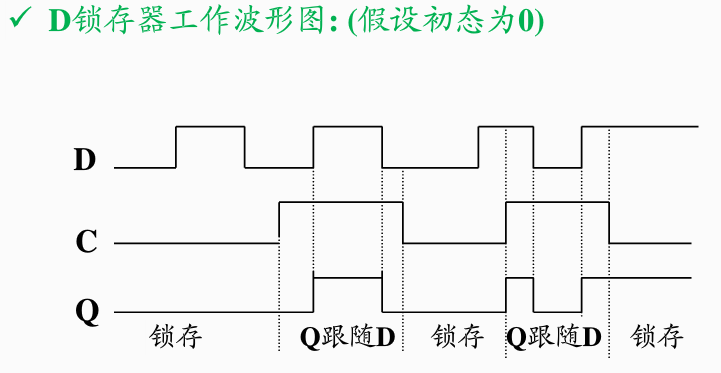

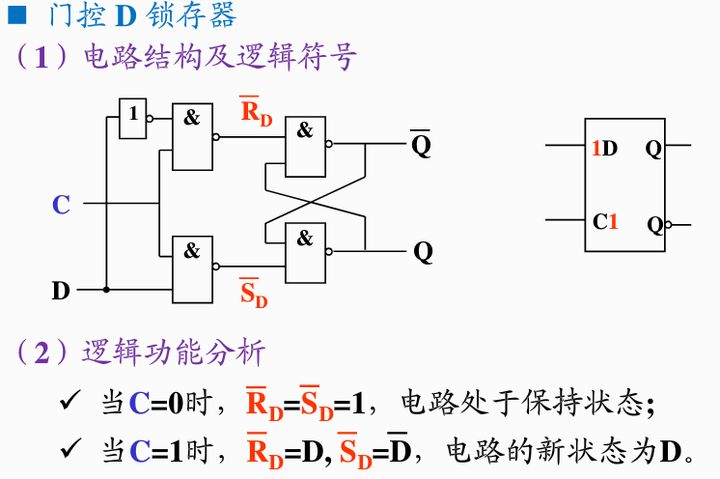

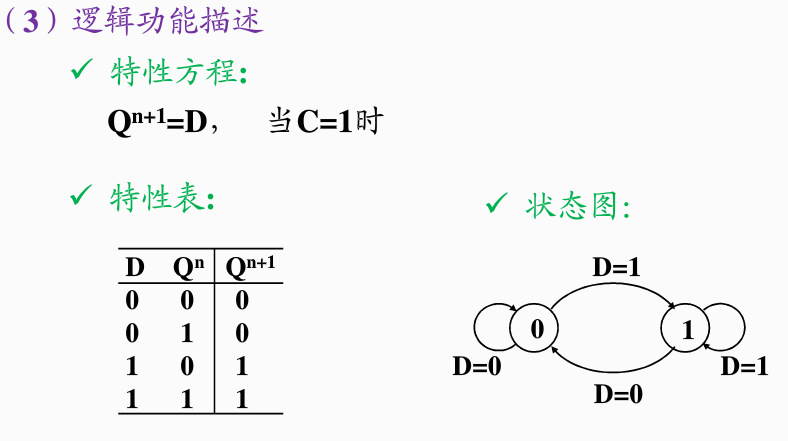

3.门控D锁存器
D锁存器中，加入了一个非门，使原来的RS两个置位信号缩减为一个置位信号D。

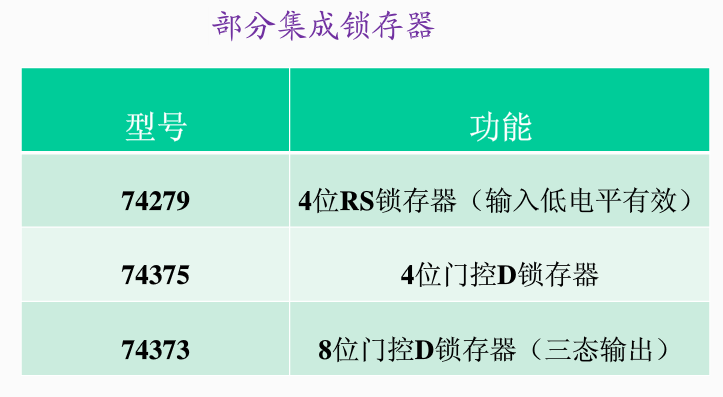

4.集成锁存器

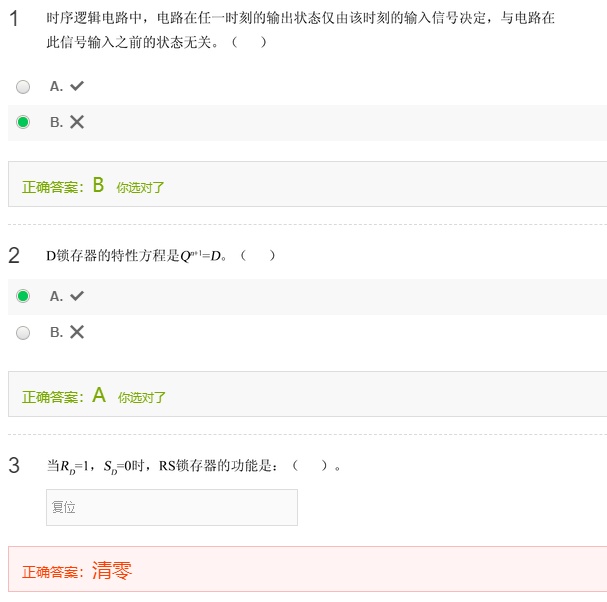

丢题目，
视频
最后
