源程序

https://download.csdn.net/download/a_zxswer/20019328.

程序：

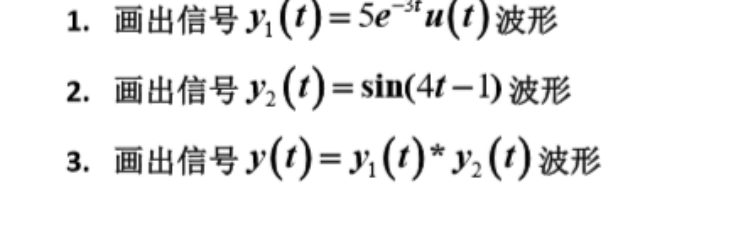

%前三张图
clc;clear;close;
figure(1);          %第一幅图
t=-100:0.0001:100;      %设置时间信号
y1 = 5*exp(-3*t).*u_t(t);      %调用阶跃函数u_t(t)
plot(t,y1);               %绘制图像
ylabel('y1(t)');     %坐标轴信息
xlabel('t(s)');
axis([-10,10,-10,10]);  %坐标范围
grid on;       %绘制网格线

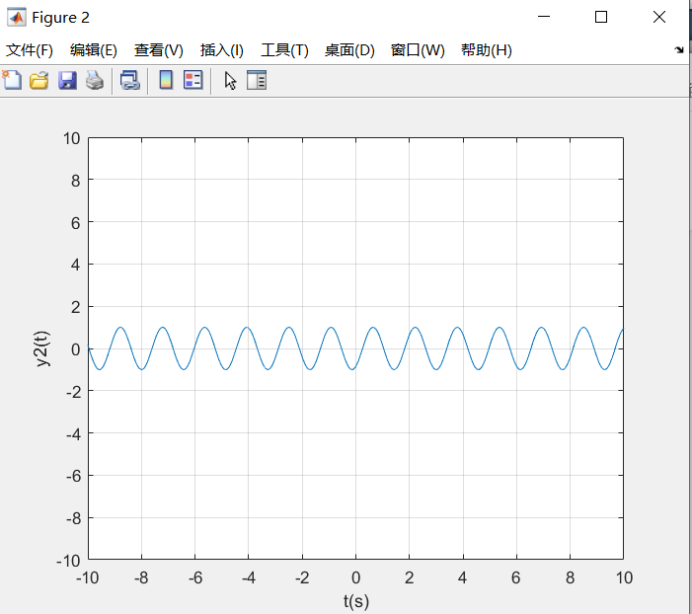

figure(2);     %第二幅图
 y2 = sin(4*t-1);     %y2(t)表达式
 plot(t,y2);       %绘制图像
ylabel('y2(t)');     %坐标轴信息
xlabel('t(s)');
axis([-10,10,-10,10]);  %坐标范围
grid on;       %绘制网格线

figure(3);     %第二幅图
y3 = y1.*y2;
 plot(t,y3);       %绘制图像
ylabel('y3(t)');     %坐标轴信息
xlabel('t(s)');
axis([-10,10,-10,10]);  %坐标范围
grid on;       %绘制网格线

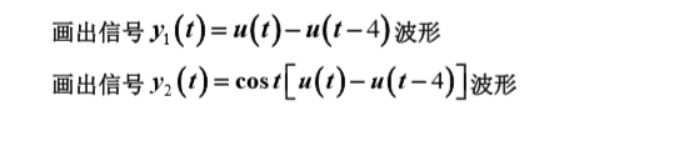

%后四张图

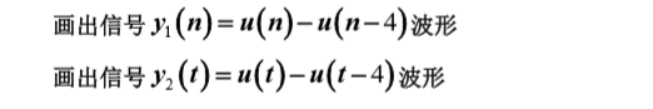

figure(4);
y1 = u_t(t)-u_t(t-4);    %确定因变量关系
plot(t,y1);
ylabel('y1(t)');     %坐标轴信息
xlabel('t(s)');
axis([-10,10,-10,10]);  %坐标范围
grid on;       %绘制网格线

figure(5);
y2 = cos(t).*(y1);     %确定信号波形
plot(t,y2);
ylabel('y2(t)');     %坐标轴信息
xlabel('t(s)');
axis([-10,10,-10,10]);  %坐标范围
grid on;       %绘制网格线

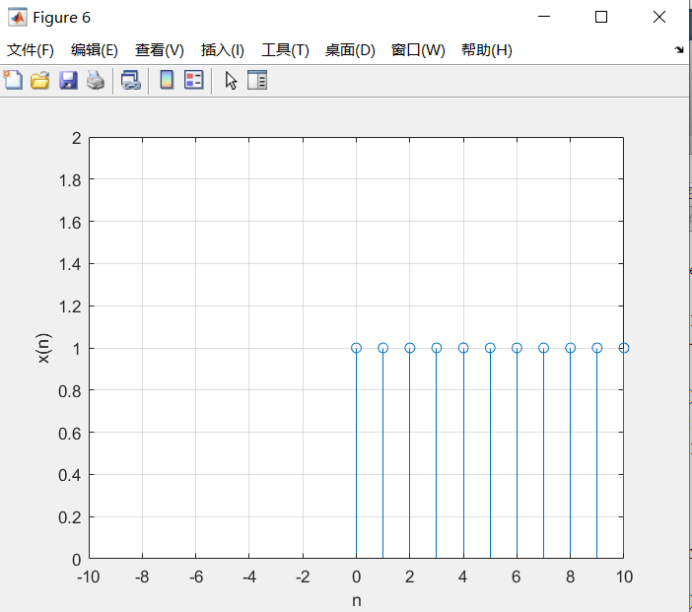

figure(6);
n=0:10;           %离散范围
x=ones(1,length(n));     %置1
stem(n,x);  %按照茎状形式绘制 ,stem(x,y,'filled'):实心的
xlabel('n');ylabel('x(n)');
axis([-10,10,0,2]);  %坐标范围
grid on;       %绘制网格线

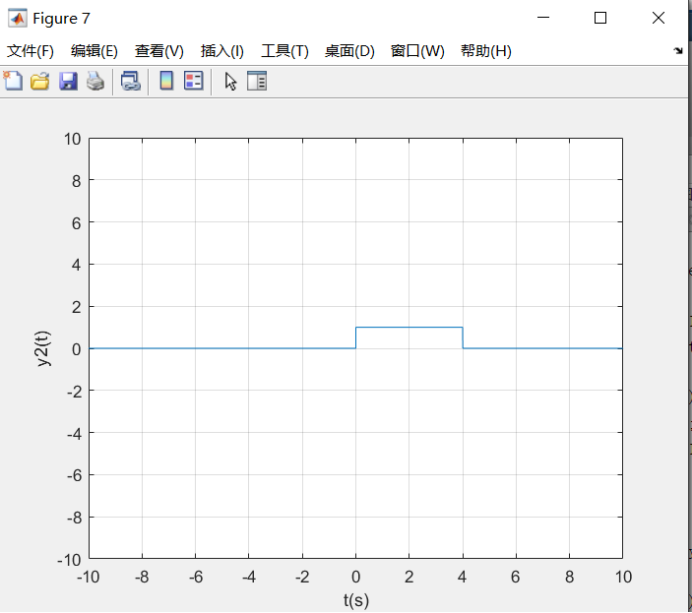

figure(7);
y2 = u_t(t)-u_t(t-4);    %确定因变量关系
plot(t,y2);
ylabel('y2(t)');     %坐标轴信息
xlabel('t(s)');
axis([-10,10,-10,10]);  %坐标范围
grid on;       %绘制网格线

 %阶跃函数
function y=u_t(t)
%阶跃函数
y=1.*(t>0)+0.5.*(t==0)+0.*(t<0);
end
