散点拟合成曲面

Matlab散点拟合成曲面图

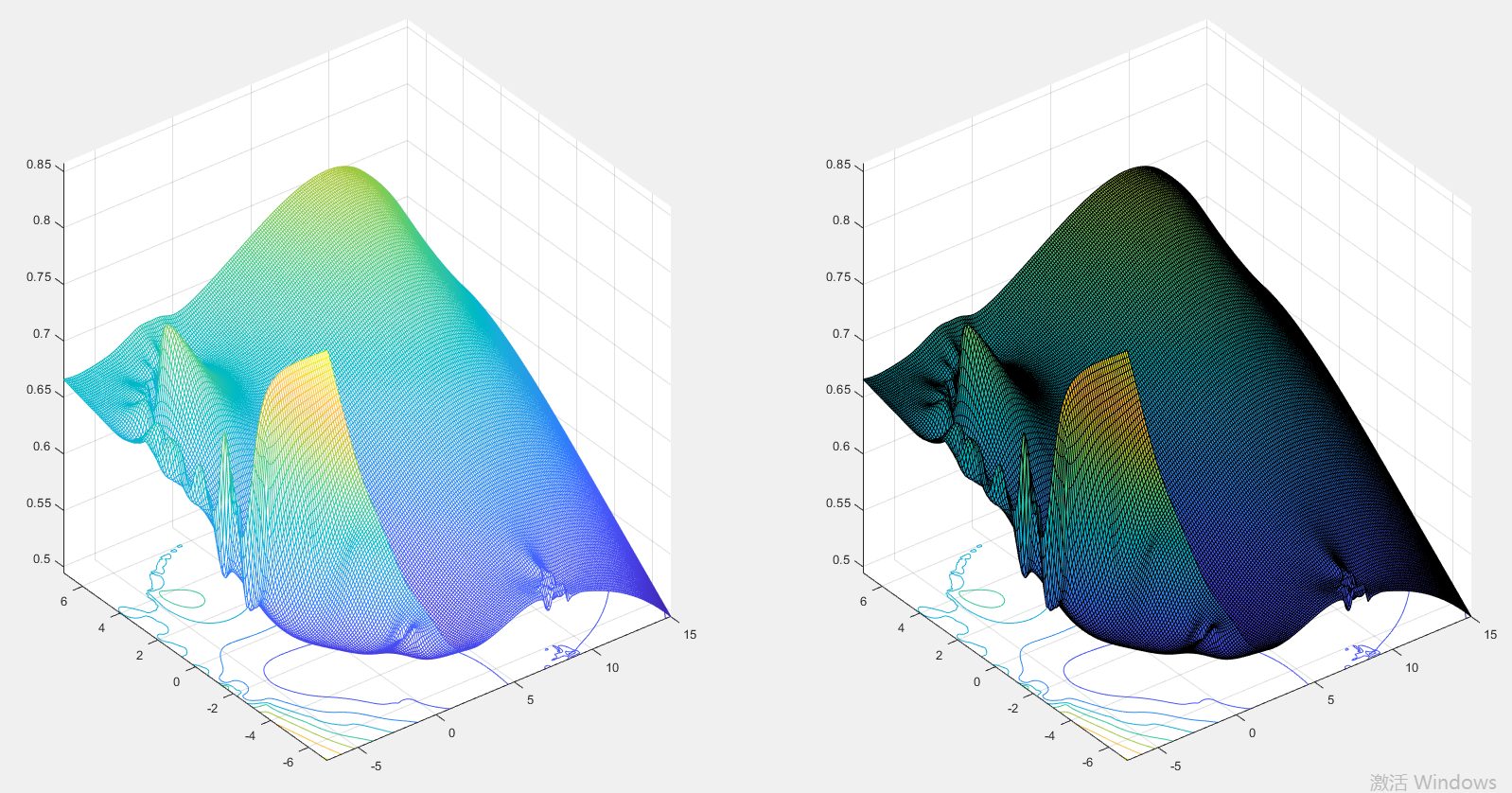

拟合的图片如下，但这不是我想要的结果，问题应该出在获取网格的那一步，等待后续完善。

代码如下：

clear;
clc;

data = load('C:Users76468DesktoptesyWaterSurface.csv');

%给每列数据赋变量名
x = data(:,1);
y = data(:,2);
z = data(:,3);
[X,Y] = meshgrid(-7:0.1:15,-7:0.1:7);  % 获取网格
Z = griddata(x,y,z,X,Y,'v4');
% mesh(X,Y,Z);
% hold on
% plot3(x,y,z,'.');
subplot(1,2,1);
meshc(X,Y,Z);  % 绘制三维图，并且显示等高线
subplot(1,2,2);
surfc(X,Y,Z);  % 绘制三维图，并且显示等高线

——————————————————————————————————————
MATLAB版本：R2020a
2021年5月31日
等待后续其他图（如contour等）的补充与不断修改

为什么要学习该模块？
FlowSight中曲线绘制实在不忍直视，便想到了MATLAB。

手动导入外部文件绘图

以导入【.csv文件】为例。
如何用Matlab把excel表格中的数据导入Matlab中并绘制出图？

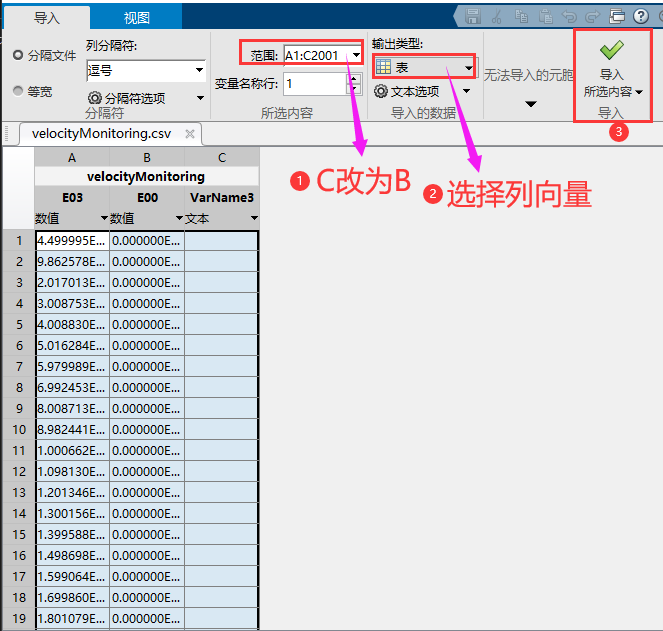

手动操作步骤

【主页】【导入数据】{找到要导入的文件并确定}【更改范围】【输出类型选择列向量】【导入所选内容】【关闭导入界面】【绘图】【在工作区根据先后顺序选择两变量绘制的XY是不同的】【plot】

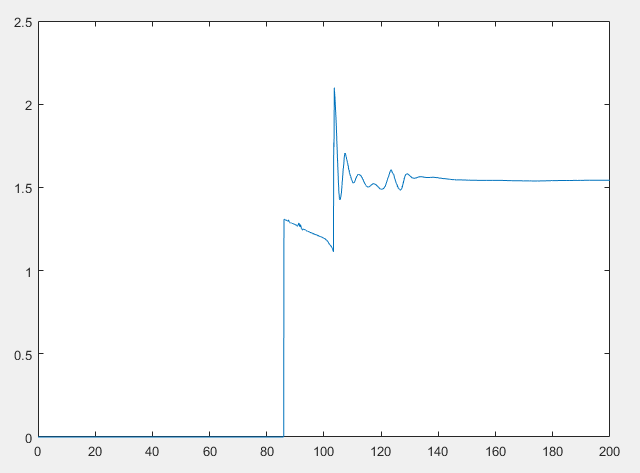

手动导入后绘制的曲线示例

但我们的目标应该是通过代码导入外部数据，以便于对图像的自动美化

自动导入外部文件绘图

matlab A=(:,1) 和 T =(:,:,1)是什么意思？
A(x,y)表示二维矩阵第x行第y列位置的元素，x为:则表示所有的行。因此，A(:,1)就表示A的第1列的所有元素，这是一个列向量，同理，A(:,2)就表示A的第2列的所有元素。
提示：数据导入前先去除表头。

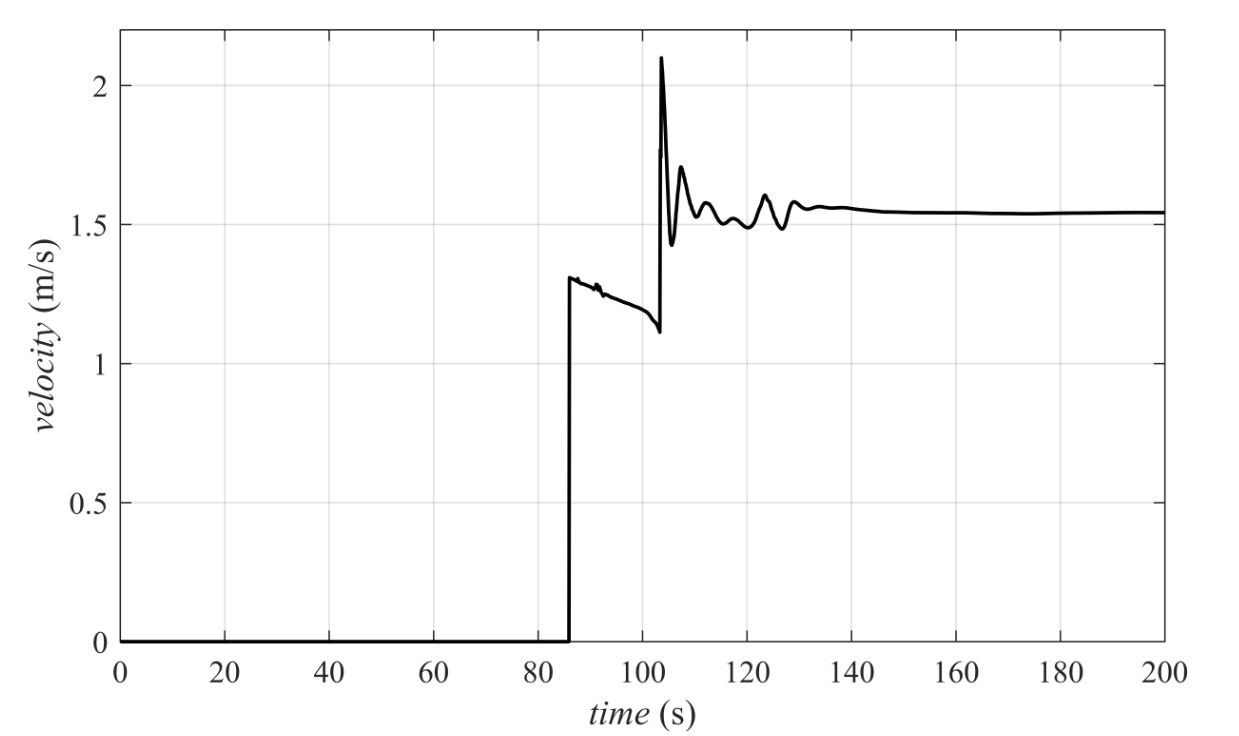

自动导入后绘制的曲线示例

自动导入的MATLAB代码

clear;
clc;

%导入数据
data = load('C:Users76468DesktoptesyvelocityMonitoring.csv');

%给没列数据赋变量名
time = data(:,1);
velocity = data(:,2);

%绘图
figure(1);
plot(time,velocity,'k','LineWidth',1.2);

xlabel('it{time} rm(s)');
ylabel('it{velocity} rm(m/s)');
axis([0 200 0 2.2]);
set(gca,'FontName','Times New Roman','Fontsize',10.5);

set(get(gca,'xlabel'),'FontName','Times New Roman','Fontsize',12);
set(get(gca,'ylabel'),'FontName','Times New Roman','Fontsize',12);
grid on;
set(gcf,'PaperUnits','centimeter','PaperPosition',[0 0 16 9]);

%指定分辨率保存图片【'-r600'】
print(figure(1),'C:Users76468Desktoptesy监测点速度随时间变化曲线','-dtiff','-r600');

下次向下面的优秀人士学习
MATLAB三维绘图(三)绘制等值线图
