概述

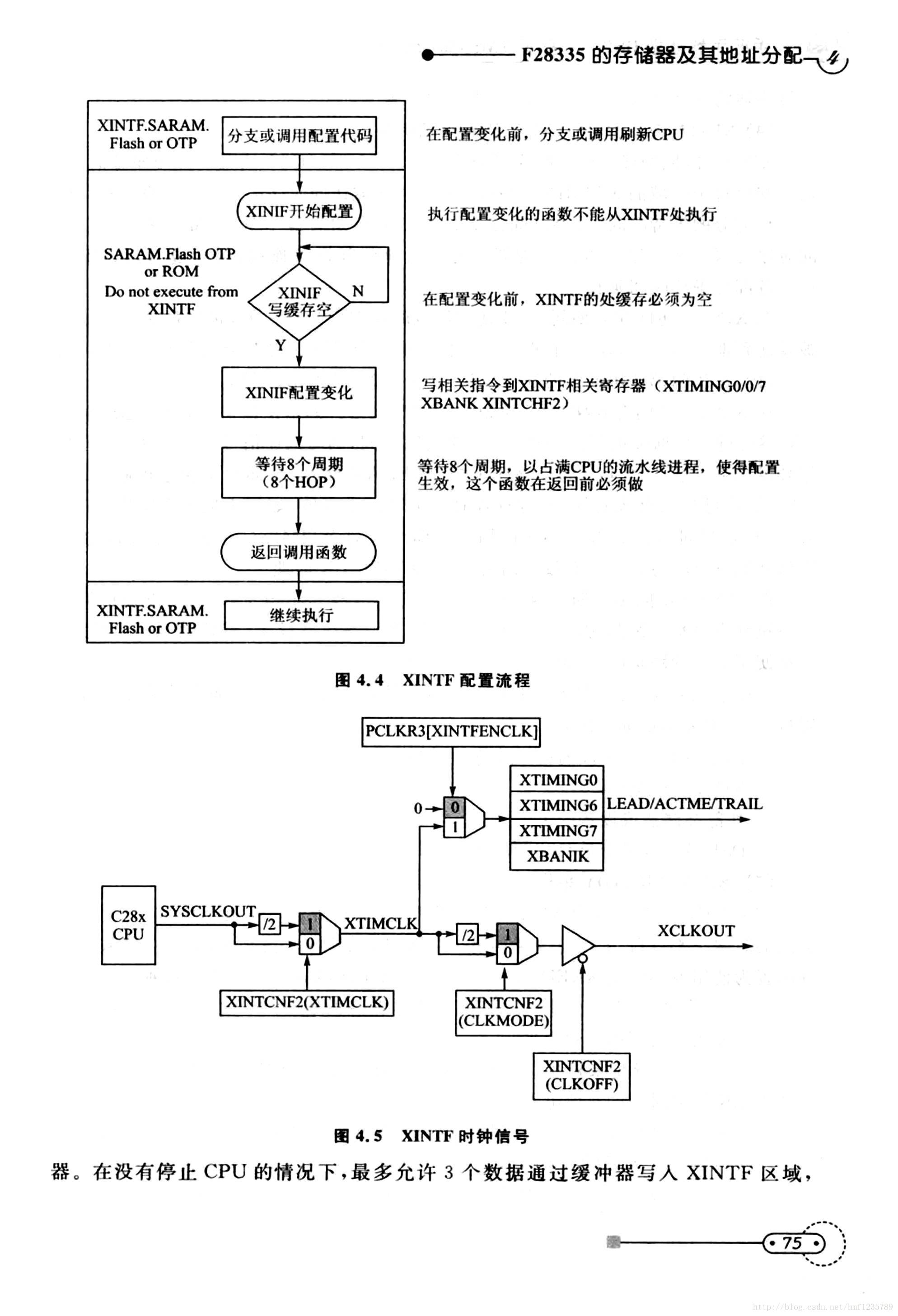

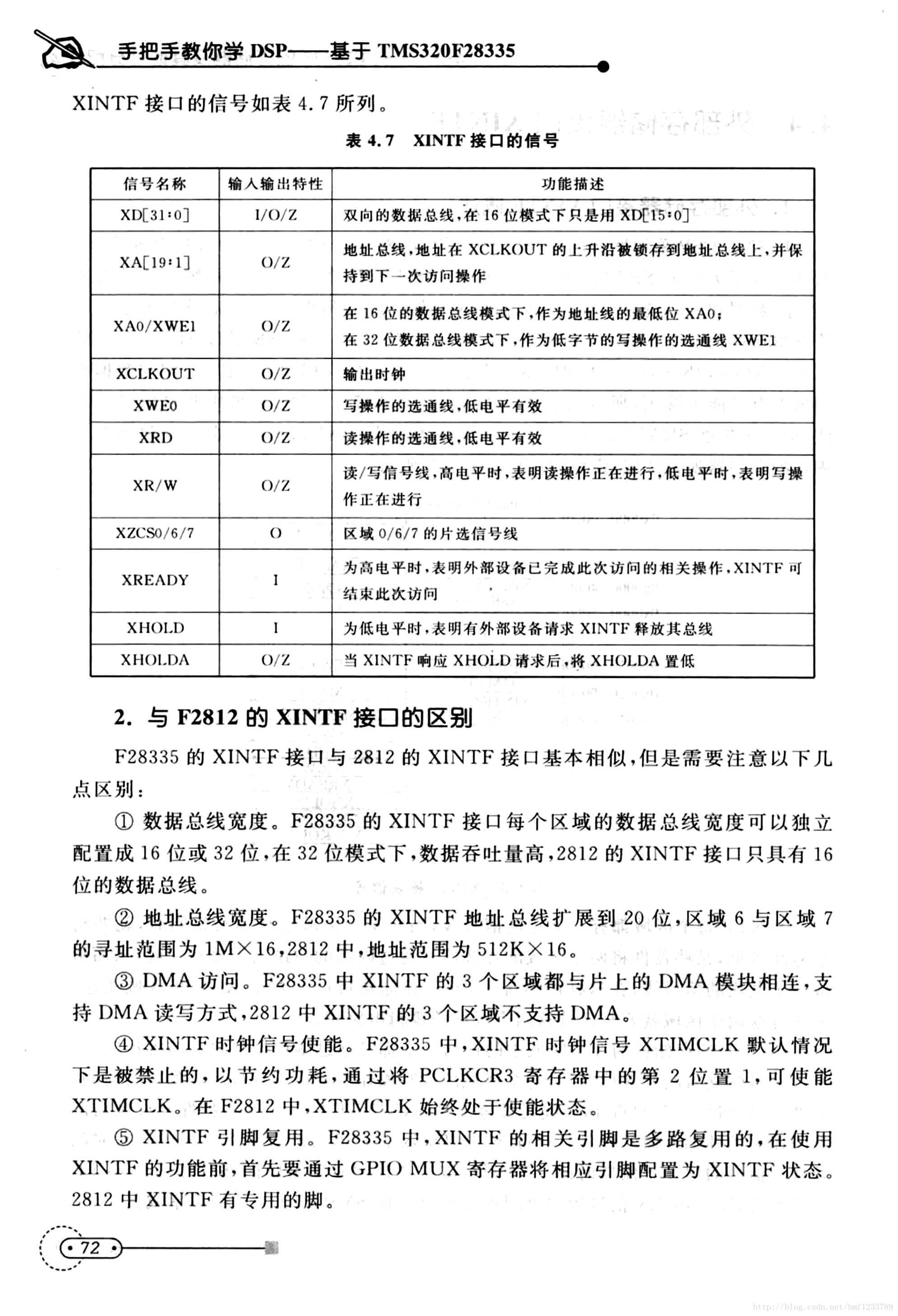

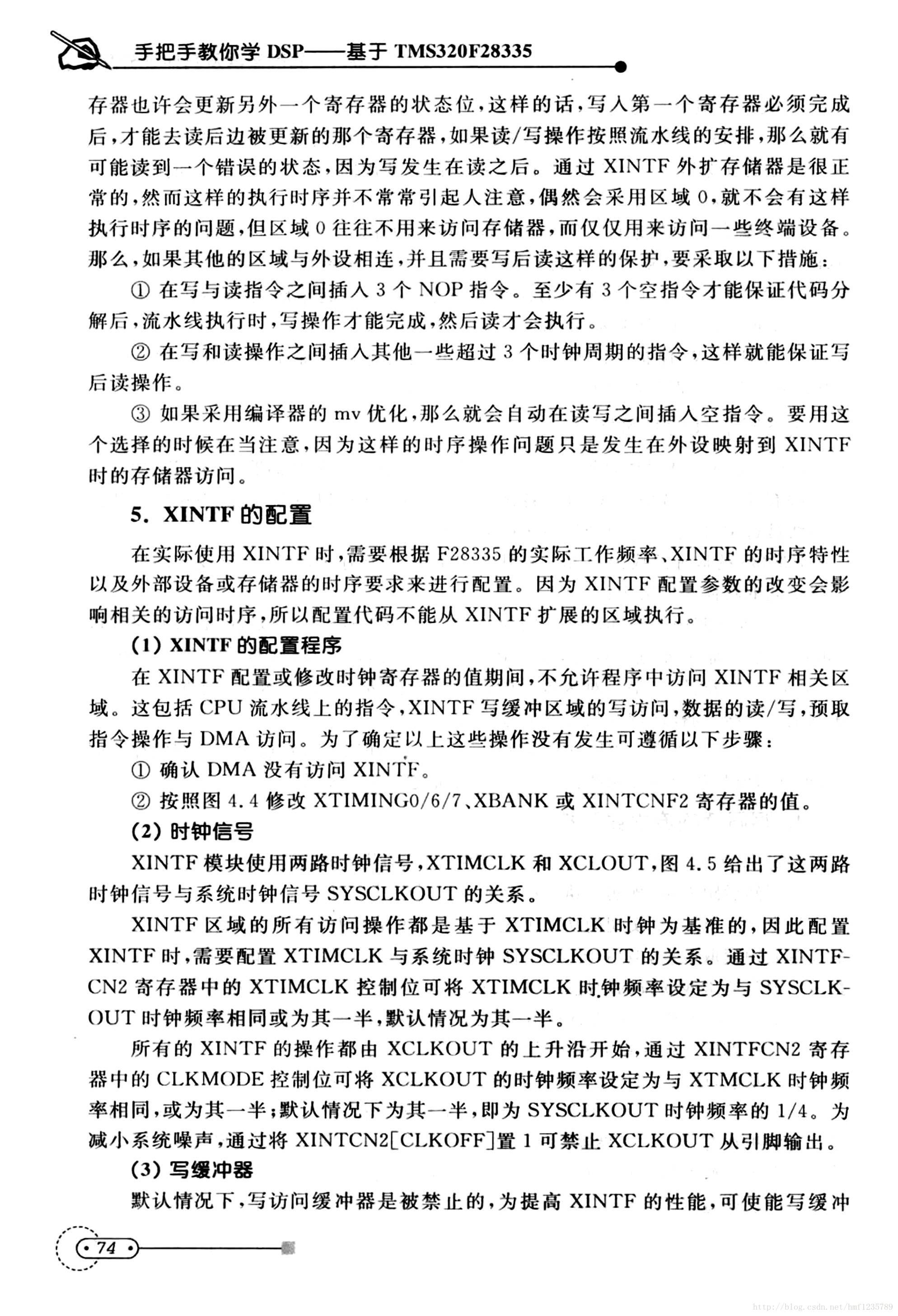

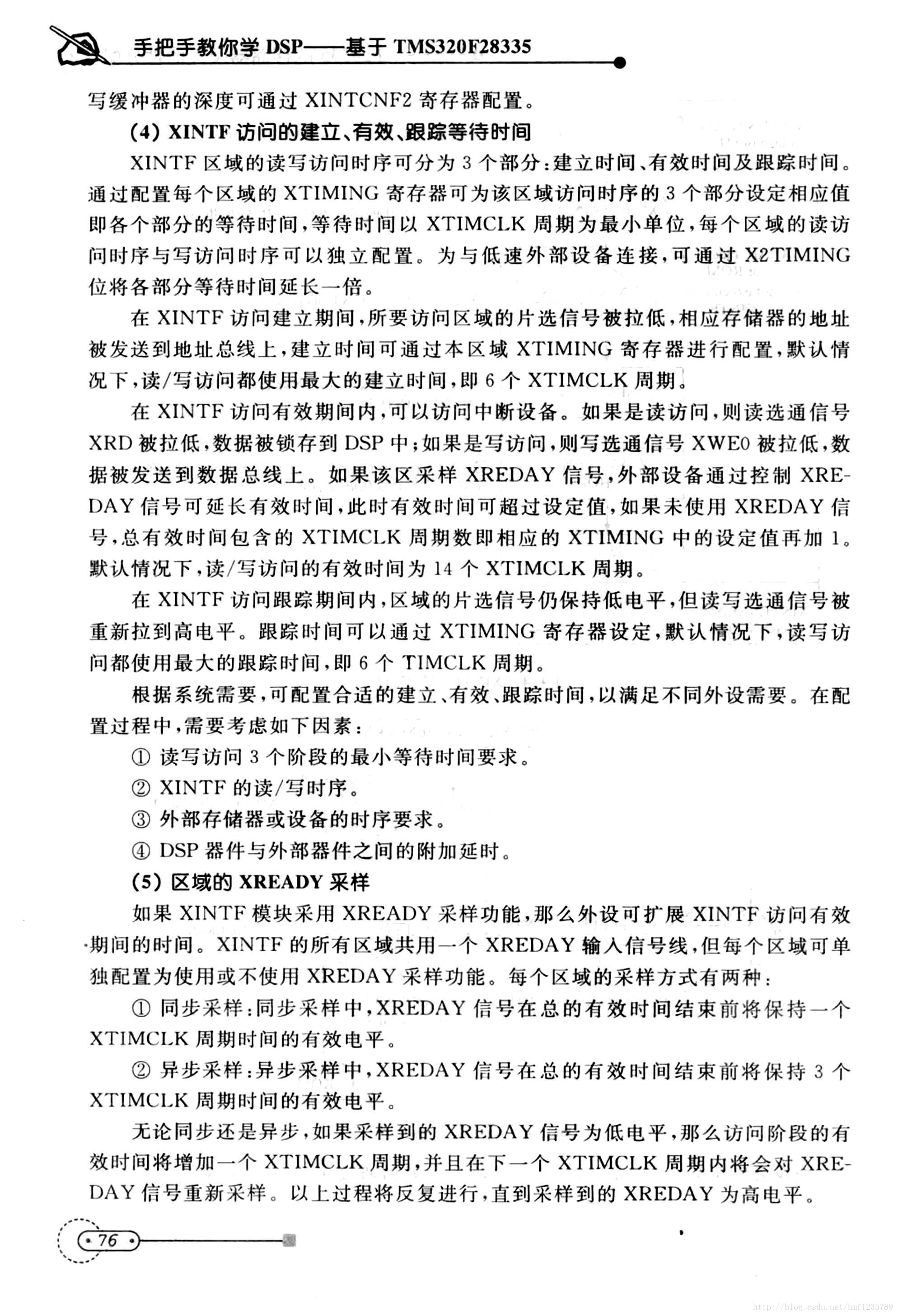

外部寄存器接口原理

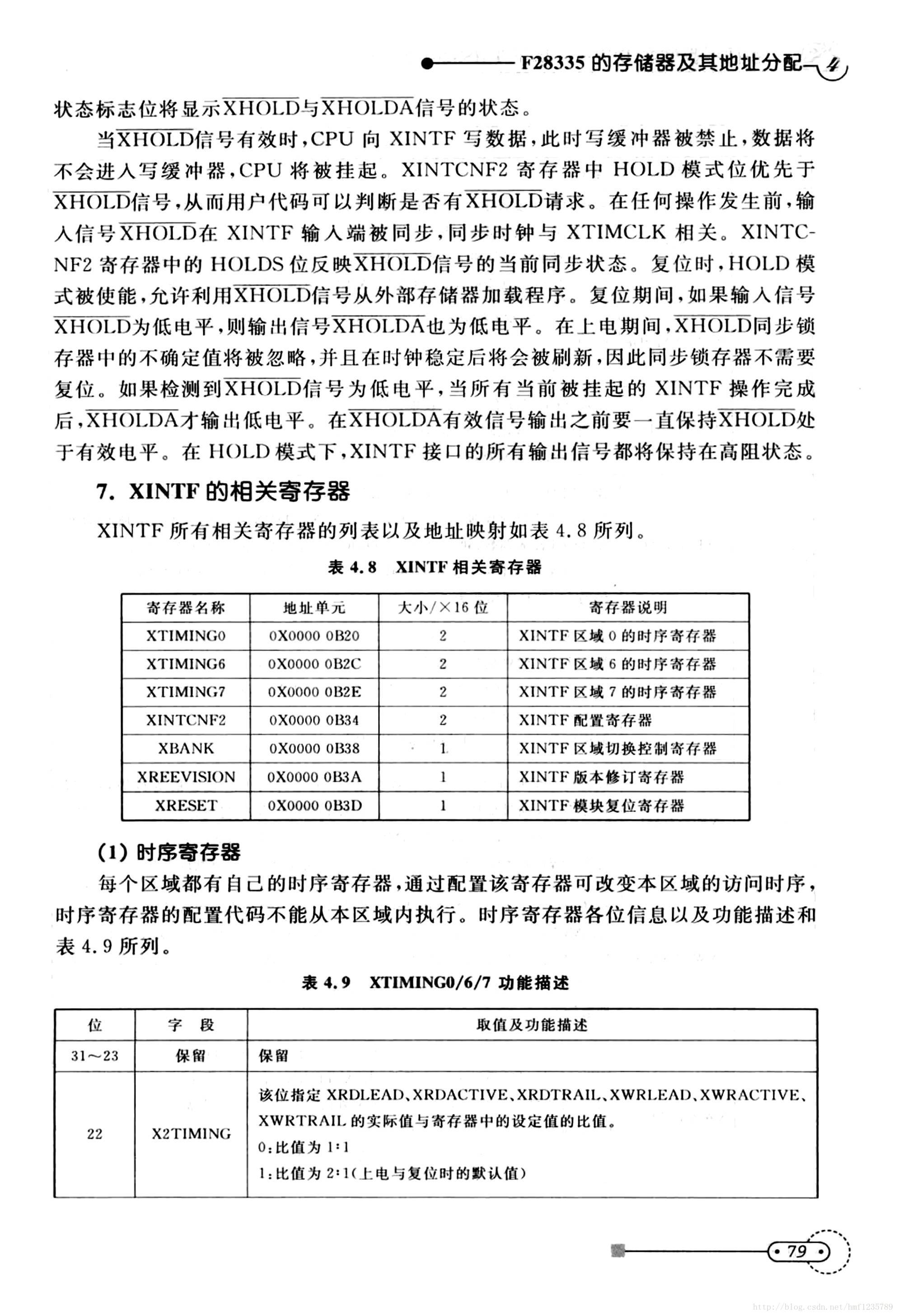

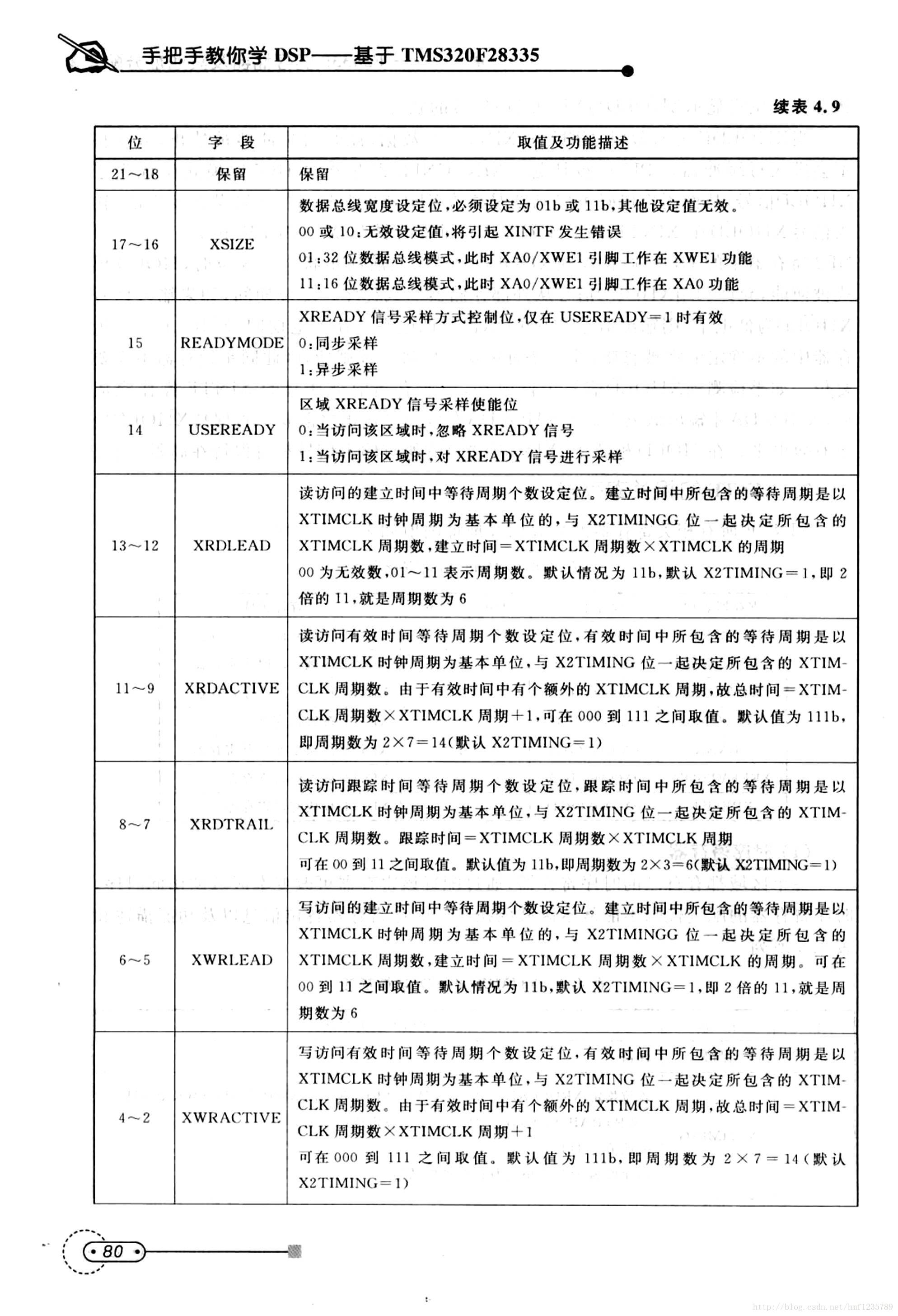

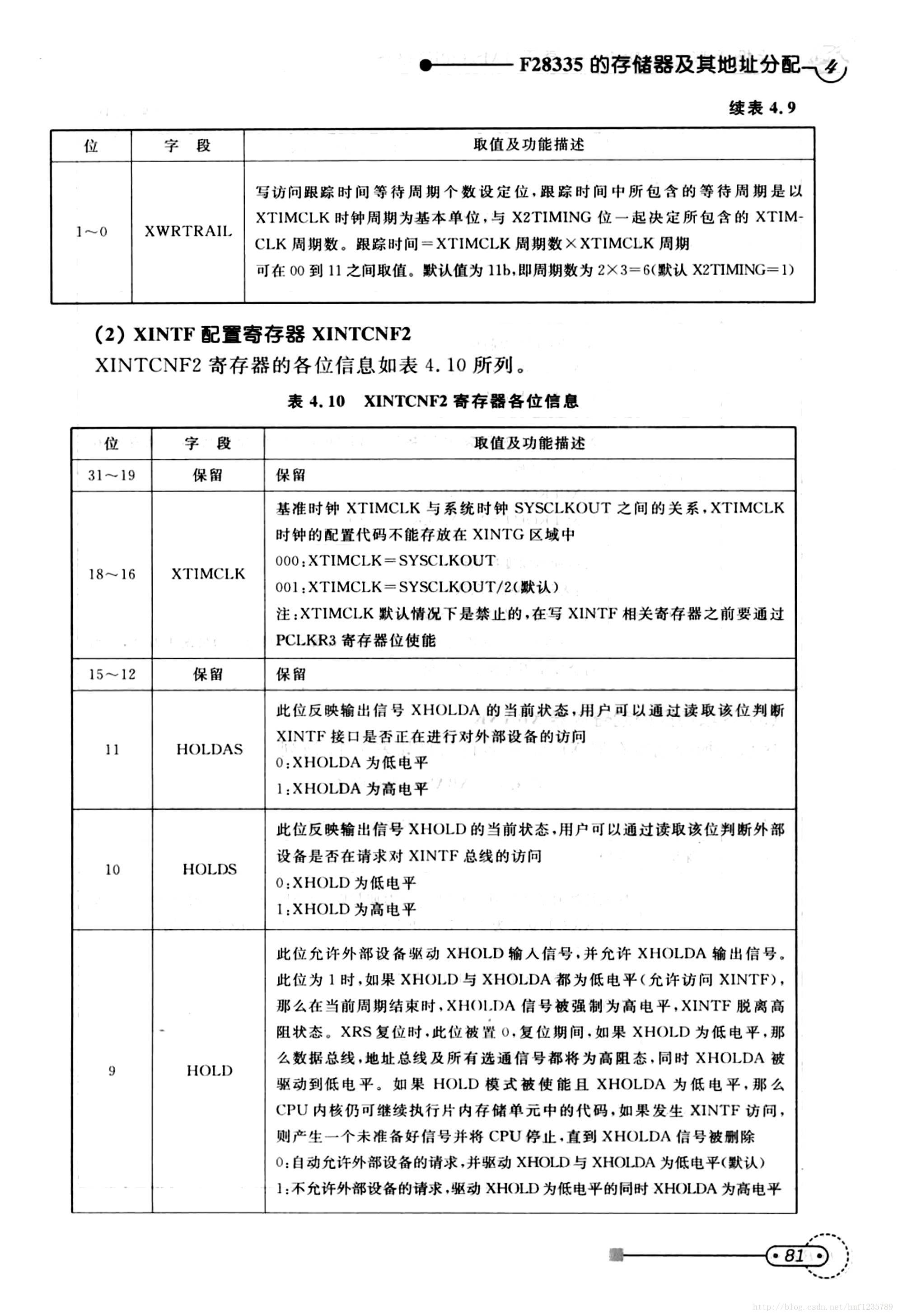

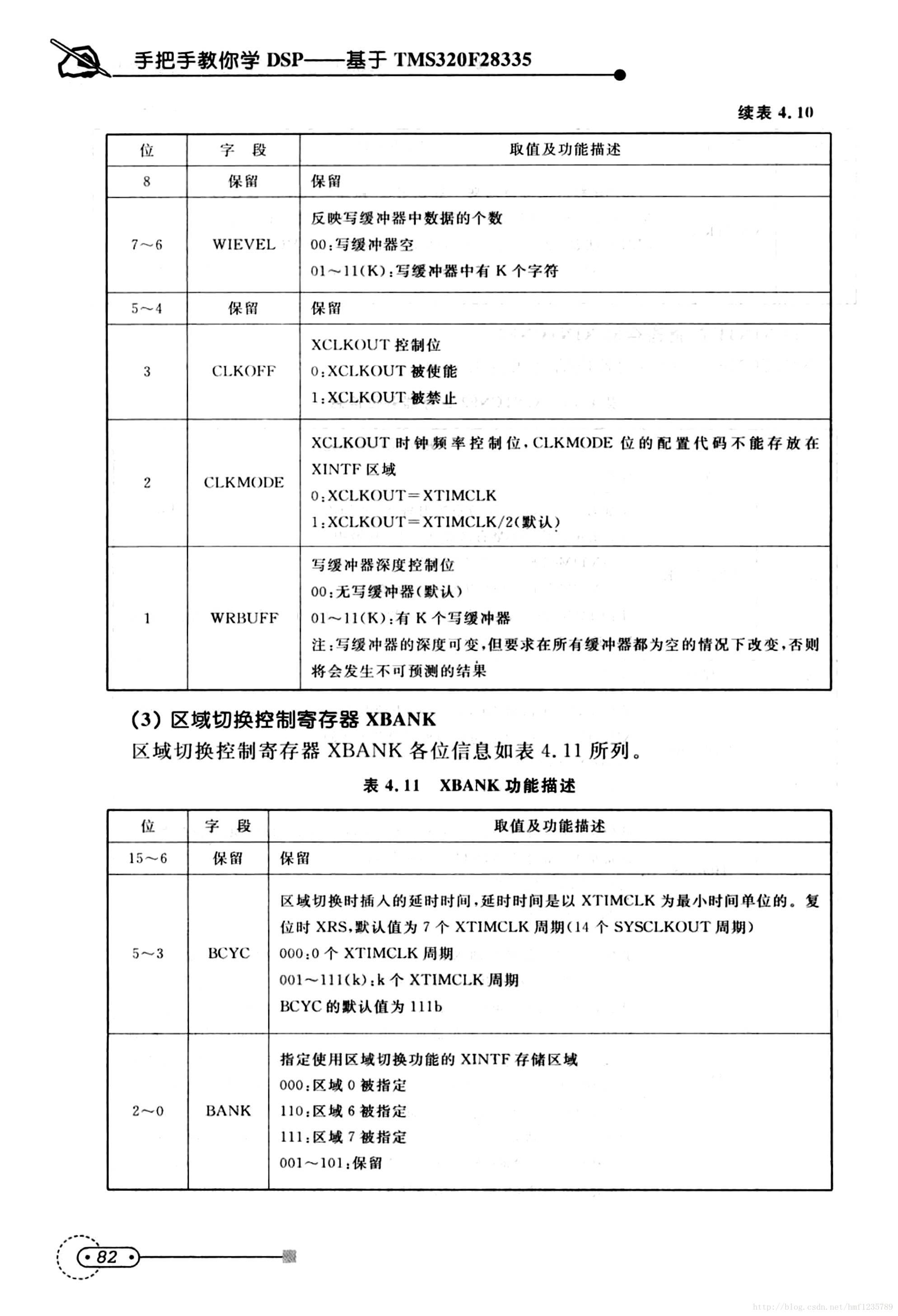

外部接口寄存器定义
28335的XINTF接口没有中断设置，初始化配置XINTF模块就可直接使用，数据访问地址格式为Data=(^(volatile Uint16^)(0x4000+ 0x0000))，其中0x4000为基地址，0x0000为偏移地址，^为指针符号*。由此总结xintf接口配置步骤为：
1、设置GPIO为xintf模块。
2、开启xintf时钟。
3、设置xintf模块配置
4、访问或写入xintf地址。
- 外部接口头文件DSP2833x_Xintf.h程序如下
// TI File $Revision: /main/4 $
// Checkin $Date: July 27, 2009 13:57:25 $
//###########################################################################
//
// FILE: DSP2833x_Xintf.h
//
// TITLE: DSP2833x Device 外部接口寄存器定义.
//
//###########################################################################
// $TI Release: DSP2833x/DSP2823x C/C++ Header Files V1.31 $
// $Release Date: August 4, 2009 $
//###########################################################################
#ifndef DSP2833x_XINTF_H
#define DSP2833x_XINTF_H
#ifdef __cplusplus
extern "C" {
#endif
// XINTF 时序寄存器位定义:
struct XTIMING_BITS { // bits 描述
Uint16 XWRTRAIL:2; // 1:0 写访问跟踪时间
Uint16 XWRACTIVE:3; // 4:2 写访问有效时间
Uint16 XWRLEAD:2; // 6:5 写访问建立时间
Uint16 XRDTRAIL:2; // 8:7 读访问跟踪时间
Uint16 XRDACTIVE:3; // 11:9 读访问有效时间
Uint16 XRDLEAD:2; // 13:12 读访问建立时间
Uint16 USEREADY:1; // 14 区域XREADY信号采样使能
Uint16 READYMODE:1; // 15 采样方式控制
Uint16 XSIZE:2; // 17:16 数据总线宽度设定
Uint16 rsvd1:4; // 21:18 保留
Uint16 X2TIMING:1; // 22 实际值与设定值比值
Uint16 rsvd3:9; // 31:23 保留
};
//时序寄存器
union XTIMING_REG {
Uint32 all;
struct XTIMING_BITS bit; //时序寄存器位定义
};
// XINTF 控制寄存器位定义:
struct XINTCNF2_BITS { // bits 描述
Uint16 WRBUFF:2; // 1:0 写缓冲器深度控制位
Uint16 CLKMODE:1; // 2 XCLKOUT 时钟频率控制位
Uint16 CLKOFF:1; // 3 使能 XCLKOUT
Uint16 rsvd1:2; // 5:4 保留
Uint16 WLEVEL:2; // 7:6 写缓冲寄存器数据个数
Uint16 rsvd2:1; // 8 保留
Uint16 HOLD:1; // 9 自动允许外部设备请求
Uint16 HOLDS:1; // 10 请求对总线访问状态
Uint16 HOLDAS:1; // 11 进行外部设备访问状态
Uint16 rsvd3:4; // 15:12 保留
Uint16 XTIMCLK:3; // 18:16 配置XTIMCLK
Uint16 rsvd4:13; // 31:19 保留
};
//配置寄存器
union XINTCNF2_REG {
Uint32 all;
struct XINTCNF2_BITS bit; //配置寄存器位定义
};
// XINTF 区域切换控制寄存器位定义:
struct XBANK_BITS { // bits 描述
Uint16 BANK:3; // 2:0 切换时的插入时间
Uint16 BCYC:3; // 5:3 指定区域
Uint16 rsvd:10; // 15:6 保留
};
//区域切换控制寄存器
union XBANK_REG {
Uint16 all;
struct XBANK_BITS bit; //区域切换控制寄存器位定义
};
//模块复位寄存器位定义
struct XRESET_BITS {
Uint16 XHARDRESET:1;
Uint16 rsvd1:15;
};
//模块复位寄存器
union XRESET_REG {
Uint16 all;
struct XRESET_BITS bit; //模块复位寄存器位定义
};
//---------------------------------------------------------------------------
// XINTF 寄存器文件:
//
struct XINTF_REGS {
union XTIMING_REG XTIMING0; //区域0时序寄存器
Uint32 rsvd1[5]; //保留
union XTIMING_REG XTIMING6; //区域6时序寄存器
union XTIMING_REG XTIMING7; //区域7时序寄存器
Uint32 rsvd2[2]; //保留
union XINTCNF2_REG XINTCNF2; //配置寄存器
Uint32 rsvd3; //保留
union XBANK_REG XBANK; //区域切换控制寄存器
Uint16 rsvd4; //保留
Uint16 XREVISION; //版本修订寄存器
Uint16 rsvd5[2]; //保留
union XRESET_REG XRESET; //模块复位寄存器
};
//---------------------------------------------------------------------------
// XINTF 外部引用 & 函数声明:
//
extern volatile struct XINTF_REGS XintfRegs;
#ifdef __cplusplus
}
#endif /* extern "C" */
#endif // end of DSP2833x_XINTF_H definition
//===========================================================================
// No more.
//===========================================================================
- XINTF配置文件DSP2833x_Xintf.c程序如下
// TI File $Revision: /main/5 $
// Checkin $Date: August 16, 2007 11:06:26 $
//###########################################################################
//
// FILE: DSP2833x_Xintf.c
//
// TITLE: DSP2833x Device 外部接口初始化 & 支持函数.
//
// DESCRIPTION:
//
// Example initialization function for the external interface (XINTF).
// This example configures the XINTF to its default state. For an
// example of how this function being used refer to the
// examples/run_from_xintf project.
//
//###########################################################################
// $TI Release: DSP2833x/DSP2823x C/C++ Header Files V1.31 $
// $Release Date: August 4, 2009 $
//###########################################################################
#include "DSP2833x_Device.h" // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h" // DSP2833x Examples Include File
//---------------------------------------------------------------------------
// InitXINTF:
//---------------------------------------------------------------------------
// 改函数将外部接口初始化至默认的复位状态.
//
// Do not modify the timings of the XINTF while running from the XINTF. Doing
// so can yield unpredictable results
void InitXintf(void)
{
// 这显示了如何写XINTF寄存器。
// 这里使用了重置后的默认状态值。
// 不同的硬件需要不同的配置。
// 为INTF配置一个例子，在如下目录
// F28335 eZdsp, refer to the examples/run_from_xintf project.
// 任何更改XINTF配置只能从XINTF扩展之外的区域运行代码。
// 所有区域---------------------------------
// 所有区域的基准时间时钟为 XTIMCLK = 1/2 SYSCLKOUT
EALLOW;
SysCtrlRegs.PCLKCR3.bit.XINTFENCLK = 1; //开启XINTF时钟信号
XintfRegs.XINTCNF2.bit.XTIMCLK = 1; //基准时钟XTIMCLK = 1/2 SYSCLKOUT
XintfRegs.XINTCNF2.bit.WRBUFF = 0; //无写缓冲寄存器
XintfRegs.XINTCNF2.bit.CLKOFF = 1; //禁止XCLKOUT
XintfRegs.XINTCNF2.bit.CLKMODE = 1; //XCLKOUT=XTIMCLK/2
XintfRegs.XTIMING0.bit.XWRLEAD = 2; //区域0写建立时间为11b，周期数为6
XintfRegs.XTIMING0.bit.XWRACTIVE = 5; //有效时间为111b，周期数为14
XintfRegs.XTIMING0.bit.XWRTRAIL = 2; //跟踪时间为11b，周期数为6
// Zone read timing
XintfRegs.XTIMING0.bit.XRDLEAD = 2; //区域0读建立时间为11b，周期数为6
XintfRegs.XTIMING0.bit.XRDACTIVE = 5; //有效时间为111b，周期数为14
XintfRegs.XTIMING0.bit.XRDTRAIL = 2; //跟踪时间为11b，周期数为6
// double all Zone read/write lead/active/trail timing
XintfRegs.XTIMING0.bit.X2TIMING = 1; //比值2:1
// Zone will sample XREADY signal
XintfRegs.XTIMING0.bit.USEREADY = 0; //XREADY信号采样
XintfRegs.XTIMING0.bit.READYMODE = 1; //异步采样
XintfRegs.XTIMING0.bit.XSIZE = 3; //数据总线宽度，16位
//*****************************************************************************//
//片外ram访问
//****************************************************************************//
XintfRegs.XTIMING6.bit.XWRLEAD = 3; //区域6写建立时间为11b，周期数为6
XintfRegs.XTIMING6.bit.XWRACTIVE = 7; //有效时间为111b，周期数为14
XintfRegs.XTIMING6.bit.XWRTRAIL = 3; //跟踪时间为11b，周期数为6
// Zone read timing` `
XintfRegs.XTIMING6.bit.XRDLEAD = 3; //区域6读建立时间为11b，周期数为6
XintfRegs.XTIMING6.bit.XRDACTIVE = 7; //有效时间为111b，周期数为14
XintfRegs.XTIMING6.bit.XRDTRAIL = 3; //跟踪时间为11b，周期数为6
// double all Zone read/write lead/active/trail timing
XintfRegs.XTIMING6.bit.X2TIMING = 1; //比值
// Zone will sample XREADY signal
XintfRegs.XTIMING6.bit.USEREADY = 0; //不对ready信号采样
XintfRegs.XTIMING6.bit.READYMODE = 1; //异步采样
XintfRegs.XTIMING6.bit.XSIZE = 3; //数据总线宽度，16位
// Zone 7------------------------------------
XintfRegs.XTIMING7.bit.XWRLEAD = 3; //区域7写建立时间为11b，周期数为6
XintfRegs.XTIMING7.bit.XWRACTIVE = 7; //有效时间为111b，周期数为14
XintfRegs.XTIMING7.bit.XWRTRAIL = 3; //跟踪时间为11b，周期数为6
// Zone read timing
XintfRegs.XTIMING7.bit.XRDLEAD = 3; //区域7读建立时间为11b，周期数为6
XintfRegs.XTIMING7.bit.XRDACTIVE = 7; //有效时间为111b，周期数为14
XintfRegs.XTIMING7.bit.XRDTRAIL = 3; //跟踪时间为11b，周期数为6
// double all Zone read/write lead/active/trail timing
XintfRegs.XTIMING7.bit.X2TIMING = 1; //比值2:1
// Zone will sample XREADY signal
XintfRegs.XTIMING7.bit.USEREADY = 0; //XREADY信号采样
XintfRegs.XTIMING7.bit.READYMODE = 1; //异步采样
// Size must be either:
XintfRegs.XTIMING7.bit.XSIZE = 3; //数据总线宽度，16位
// Bank switching
XintfRegs.XBANK.bit.BANK = 0; //区域7被指定
XintfRegs.XBANK.bit.BCYC = 7; //区域切换的插入延时时间
EDIS;
//Force a pipeline flush to ensure that the write to
//the last register configured occurs before returning.
// InitXintf32Gpio();
// asm(" RPT #7 || NOP");
}
//===========================================================================
// No more.
//===========================================================================
- 参考资料

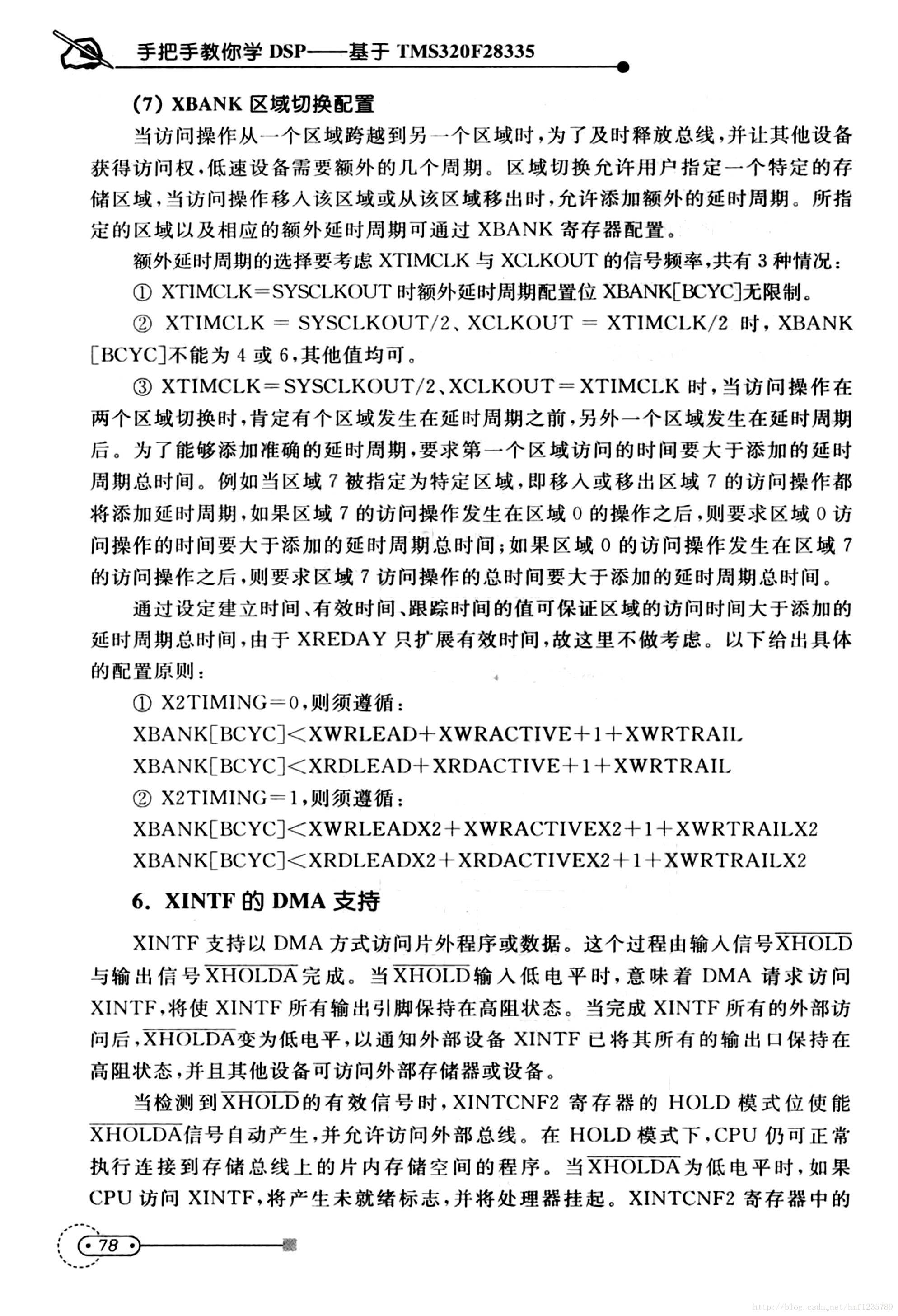

《手把手教你学DSP：基于TMS320F28335》
《TMS320F28335DSP原理与开发编程》
《28335接口扩展 (XINTF) 参考指南》
