概述
在z变换中,对于系统响应函数H(z) 绘制频率响应曲线
注意点:
绘制零极点图的函数 zplane(B,A);%%B为分母的系数矩阵 A为分子的系数矩阵 第一个数为z^0 第二个数为z^-1的系数 以此类推
freqz(B,A) %%计算频率响应H(e^jw)
angle(H) %% 绘制相频响应
实现代码如下:
%%已知H(z) = 1-z^(-N)
%% N=8时 绘制频率响应曲线
B=[1 0 0 0 0 0 0 0 -1];A=-1;
subplot(2,2,1);
zplane(B,A);%%绘制零极点图
[H w] = freqz(B,A);%%计算频率响应H(ejw)
subplot(2,2,2);plot(w/pi,abs(H));%绘制频率响应曲线
xlabel('omega^pi');ylabel('|H(e^j^w)|');axis([0 1 0 2.5])
subplot(2,2,4);
plot(w/pi,angle(H));%绘制相频响应
xlabel('omega^pi');ylabel('phi(omega)');

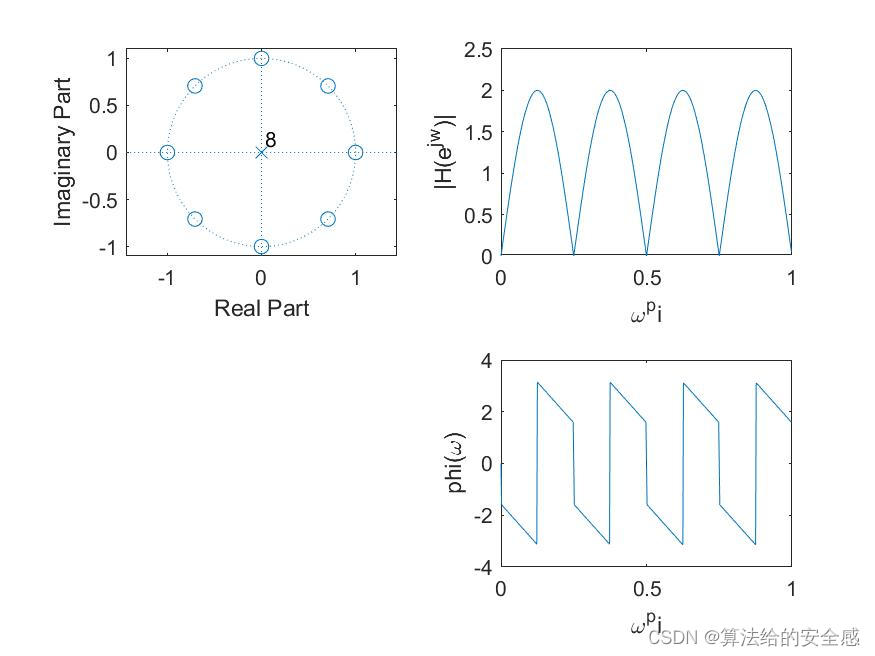

绘制图像如下:
判断系统稳定的程序:
%%判断系统是否稳定
A=[1 3/4 1/8];
P=roots(A);
M=max(abs(P));
if(M<1) disp('系统稳定');
else disp('系统不稳定');
end
