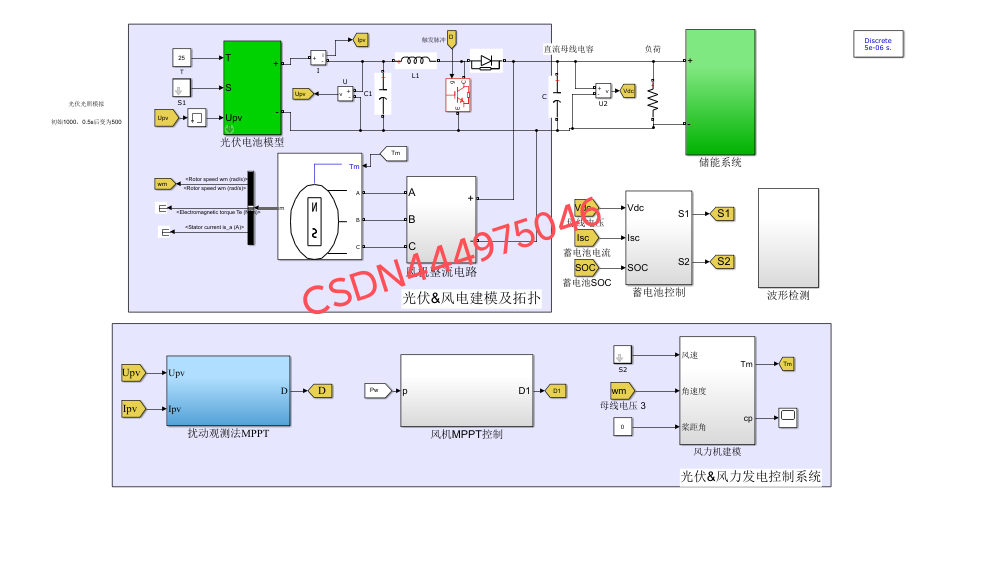

风光储交直流微电网matlab/simulink仿真模型仿真模型

1. 光伏+MPPT控制

根据光伏电池的数学模型，建立基于环境修正法具有通用性的仿真模型，仿真分析光照强度、温度条件变化时光伏电池的输出特性，接着在扰动观察法下，通过控制Boost电路占空比实现ＰＶ系统的最大功率跟踪，并建立其仿真模型，观察追踪效果。然后设计了光伏系统的功率调节器，使其在直流微电网中能按需实现功率输出。

2. 储能系统双向DCDC充放电控制

这里以蓄电池为例，基于蓄电池的充放电原理及电路模型，根据DCDC充放电路相关理论，确定了蓄电池的充放电控制策略，即并网运行时处于待机状态，而孤岛运行时采用恒压充（放）电控制。确保蓄电池在其SOC设定值范围内，能根据直流微电网内分布式电源(DG)输出功率和负载功率的关系，通过充放电按需实现功率的平衡，维持母线电压的稳定。接着建立蓄电池的放电仿真模型，通过接入负载验证蓄电池的放电能力。

3. 永磁直驱式风力发电系统

根据风力机、发电机的数学模型，风电机组输出功率等特性。设计了不同的MPPT控制，常用的为爬山法mppt，也有通过对转速和机侧变流器的控制实现风能的最大追踪。这里以爬山法mppt控制为例进行分析。

4. 仿真分析

我一共做了两个仿真，并网和离网的都有:风光储直流微电网孤岛，和风光储交直流微电网并网。这里以直流微电网孤岛的仿真进行分析。

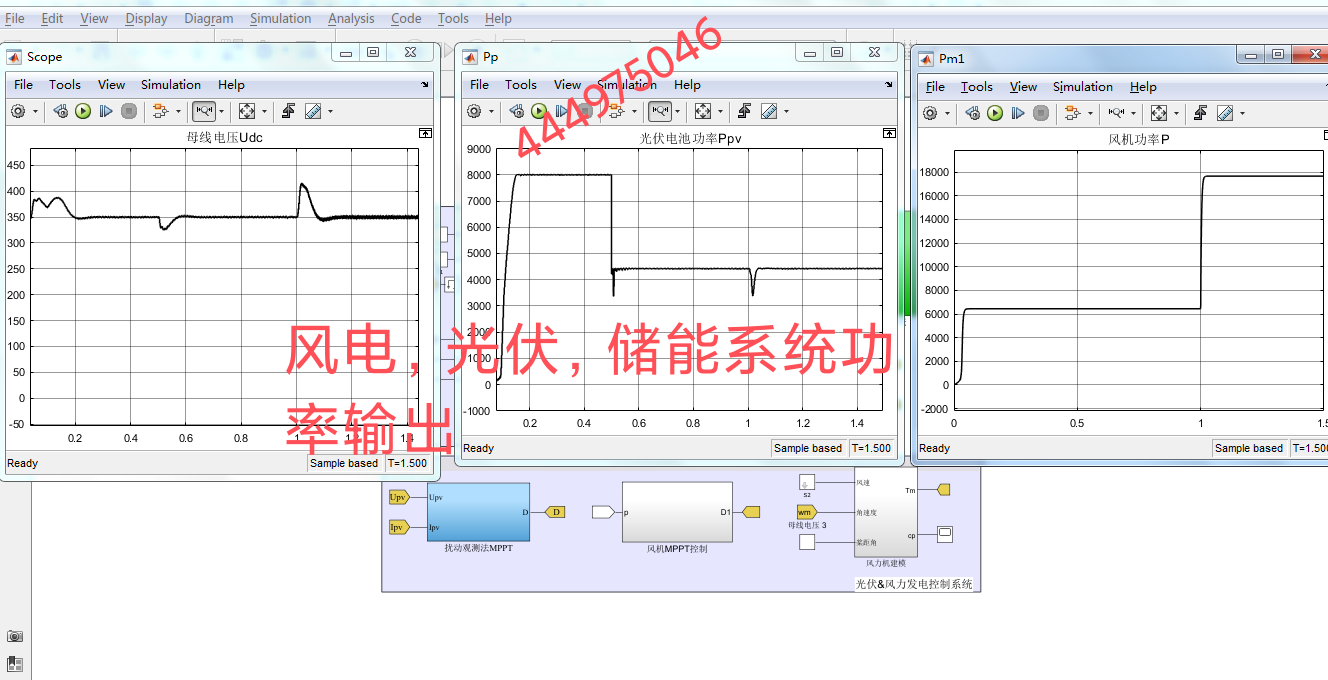

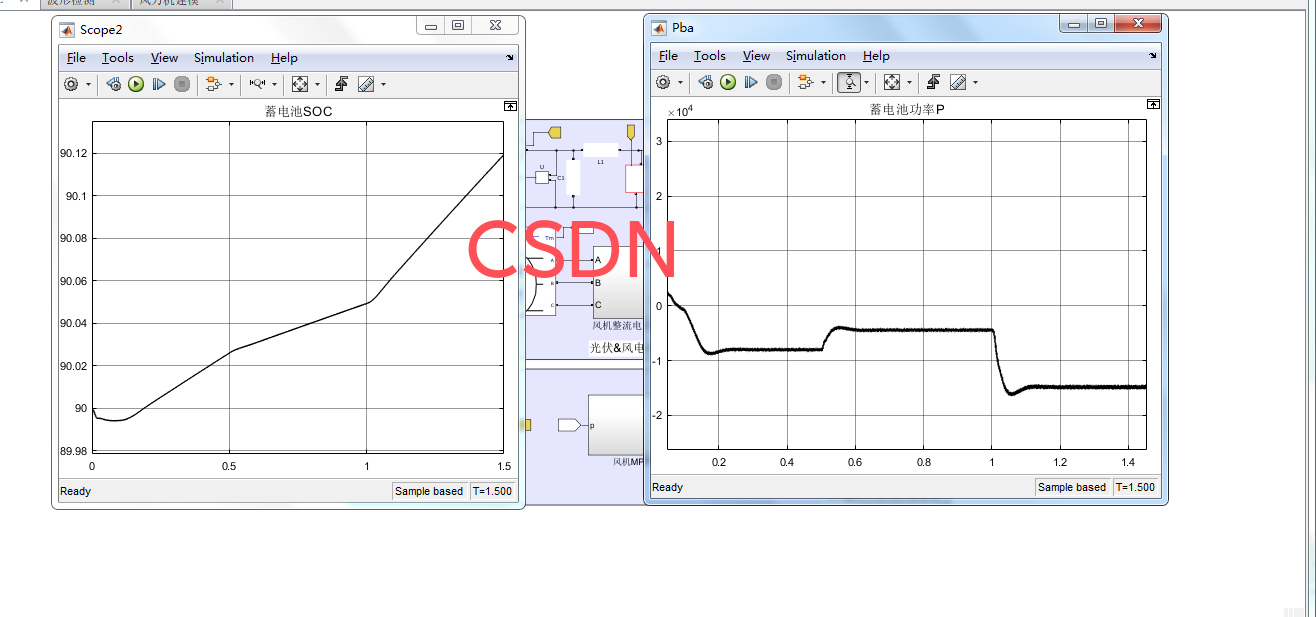

仿真情况:设置光照初始1000，0.5s降低至600。风速初始10m/s，1s后上升至12m/s。观测系统的母线电压是否稳定，以及系统功率输出情况。

需要仿真文献资料或者课题指导的欢迎联系，联系方式可以看简介。
