simulink建模之电池模型
文章目录
- simulink建模之电池模型
- 0.前言
- 1.原理解释
- 1.1模型的输入和输出的参数
- 1.2主要数学公式
- 2.主要步骤
- 2.1第一步：计算电池电量Q
- 2.2第二步：计算SOC值（注意公式）
- 2.3第三步：计算电池电压
- 2.4 第四步：外部参数的对应关系
- 3.总结
- 3.1 注意相关参数
- 3.1 自己封装的模块如下：
- 3.3某电池的相关参数如下
- 4.模型下载网址
0.前言
本次只讨论简单的入门的电池模型！
进行整车仿真时电池的电压和SOC是十分重要的考虑因素，虽然电池的simulink建模比较简单，大多数都是基于查表的算法，但是电池BMS中能够准确的计算SOC却是一个难点，因此从建模开始慢慢的学习很有必要。
1.原理解释
1.1模型的输入和输出的参数
输入：初始电池容量值，电池请求电流，电池温度
输出：电池SOC，电池总压，电池电量，电池实际输出电电流
如下图所示：

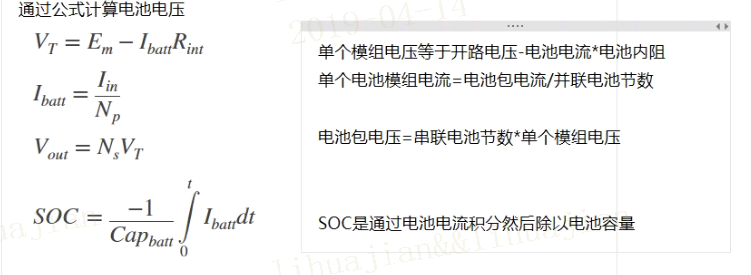

1.2主要数学公式
电池查表模型：基于开路电压和电池内阻，然后计算电池总压和SOC，等参数。
开路电压是SOC的函数（即Em = f(SOC)）
电池内阻是温度和SOC的函数（即Rint = f(T,SOC)）
2.主要步骤

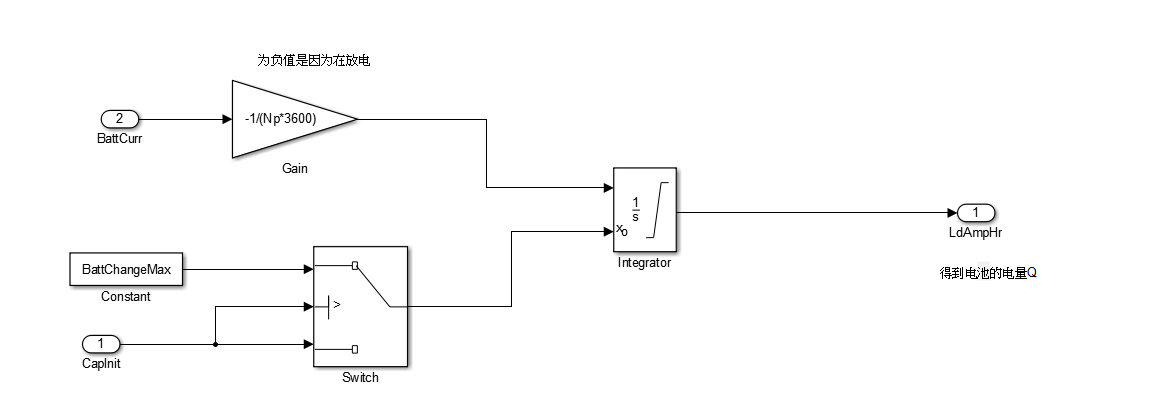

2.1第一步：计算电池电量Q

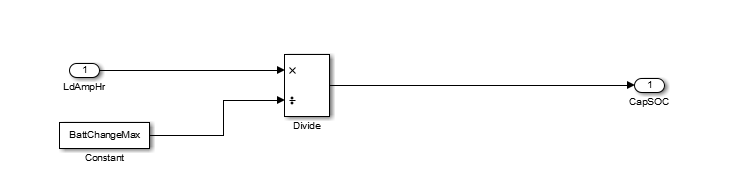

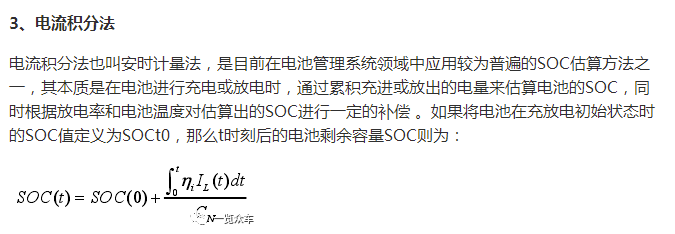

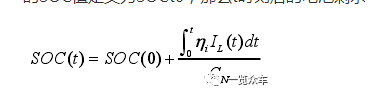

2.2第二步：计算SOC值（注意公式）

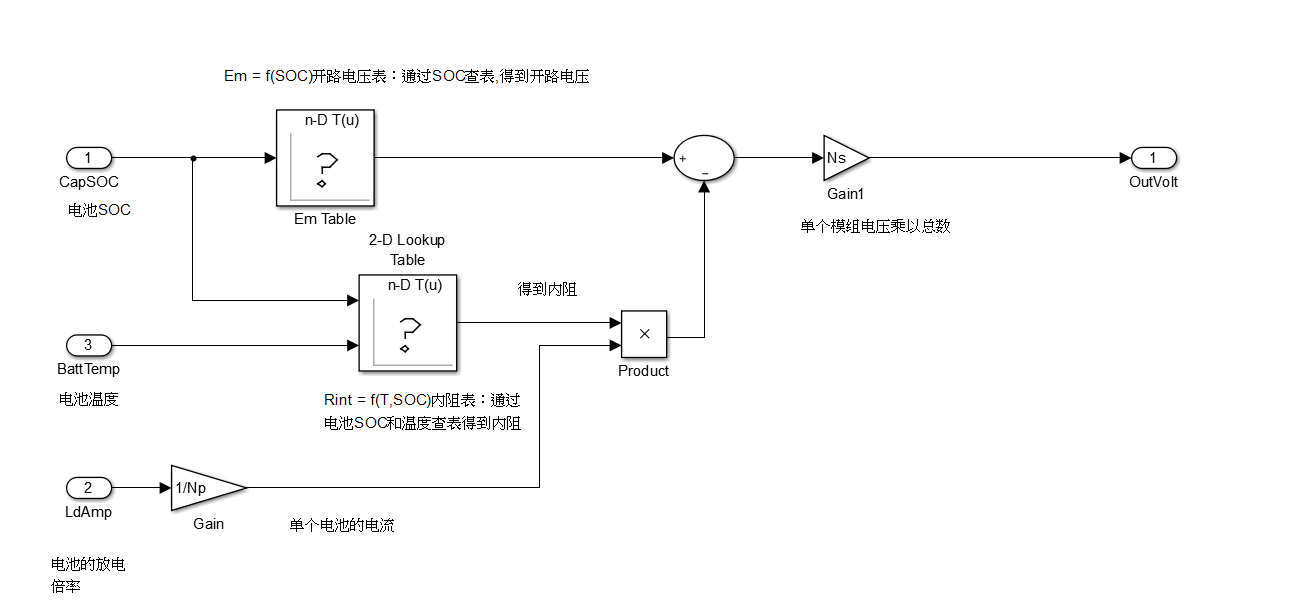

2.3第三步：计算电池电压
注意查表所对应的横坐标的值

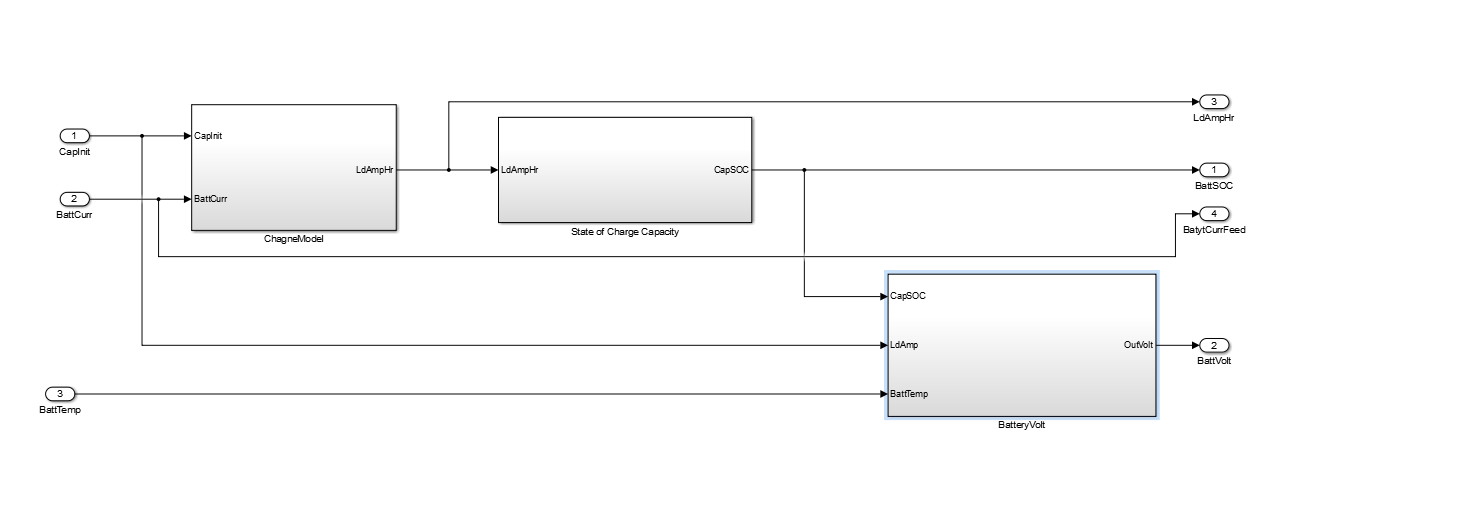

2.4 第四步：外部参数的对应关系
3.总结
3.1 注意相关参数

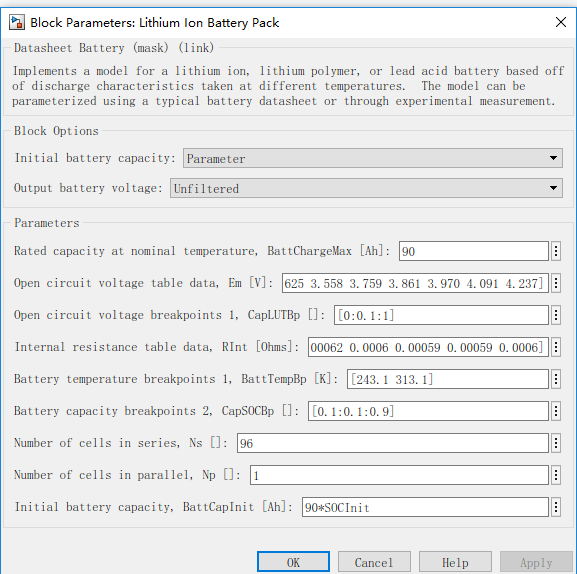

MATLAB自带模型中的相关参数如下：
3.1 自己封装的模块如下：
3.3某电池的相关参数如下
4.模型下载网址
查表对应的具体数值可以直接下载模型
点击下载网址
