使用移远 QFlash_V4.14 工具升级移远 EC20 4G模块固件

1 准备工作

1.1 EC20 USB驱动安装

安装过程参考移远官方手册：《Quectel_LTE&5G_Windows_USB_Driver_安装指导_V1.0.pdf》，有详细USB安装指导，该手册及驱动文件可以去移远官方下载或后续在公众号下载

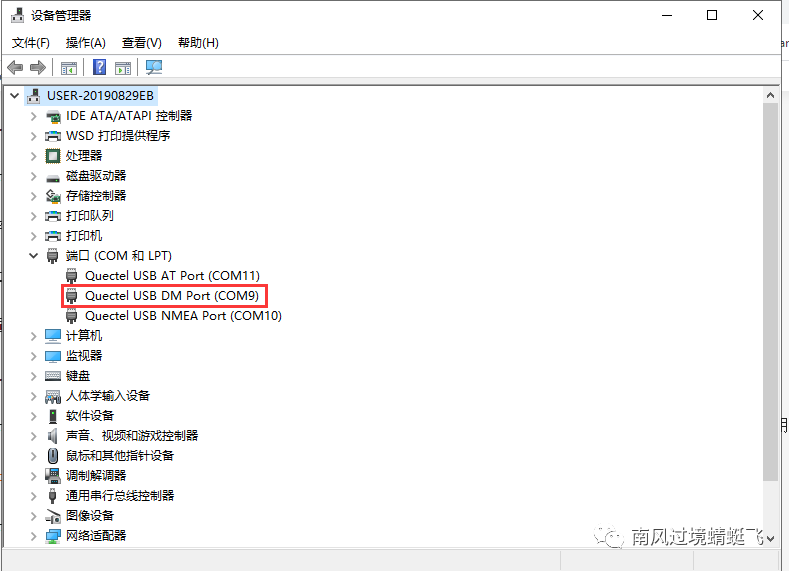

驱动安装成功后，在电脑的设备管理器界面可以看到三个虚拟串口，如下所示：

1.2 QFlash_V4.14工具及固件包

QFlash_V4.14可在移远官网下载，也可后续在公众号下载

相关版本固件包向移远FAE技术支持工程师咨询索要，这里提供A08、A15版本做测试，后续在公众号下载

注意：QFlash_V4.14和固件包的路径最好别包含中文

2 固件升级

2.1 QFlash_V4.14介绍

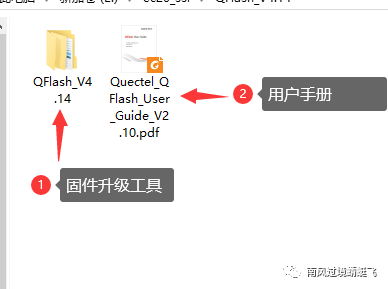

QFlash_V4.14不需要安装，解压即可使用，解压后，有两个文件，一个是QFlash_V4.14，一个是QFlash_V4.14用户手册

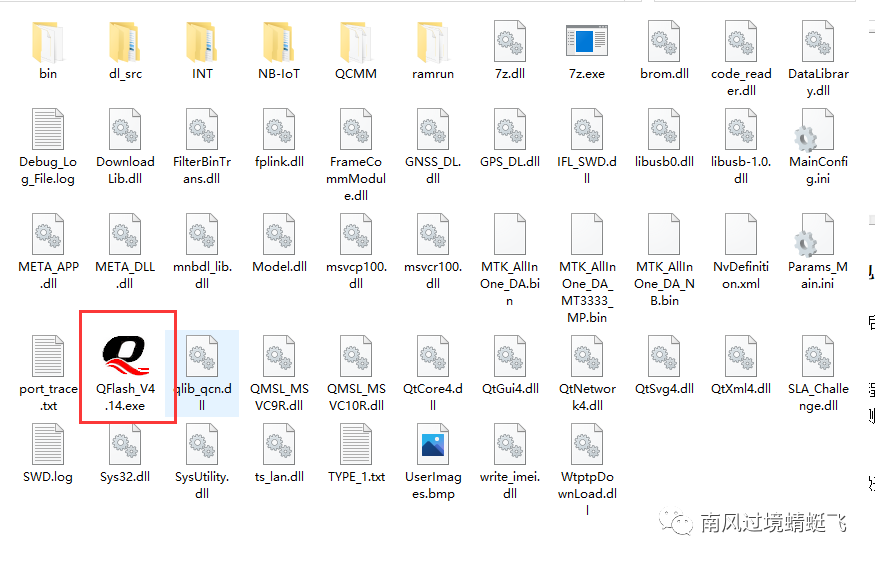

QFlash_V4.14图标

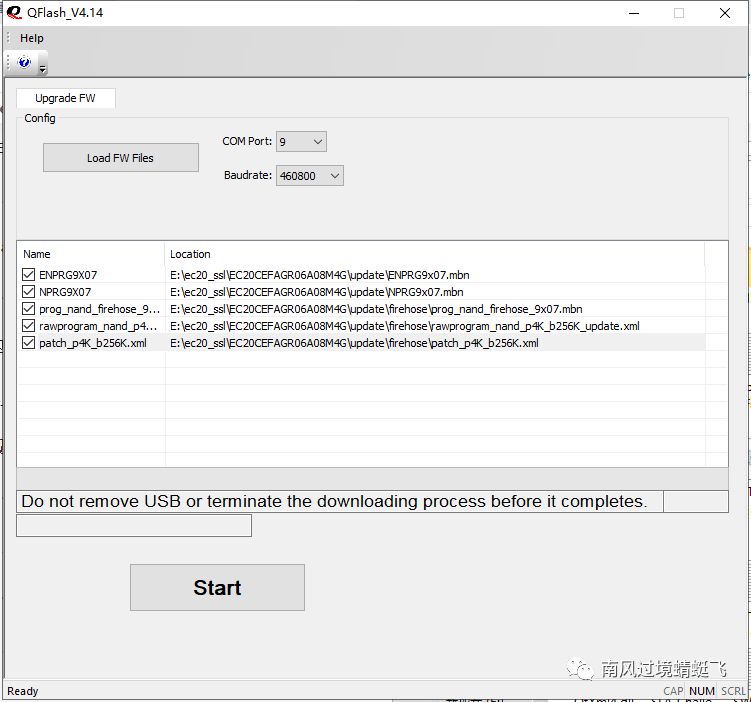

QFlash_V4.14界面

2.2 选择固件升级串口

在EC20 USB驱动安装成功后，会有三个串口，固件升级应选择 USB DM port 这一个串口，我的设备USB DM port为COM9

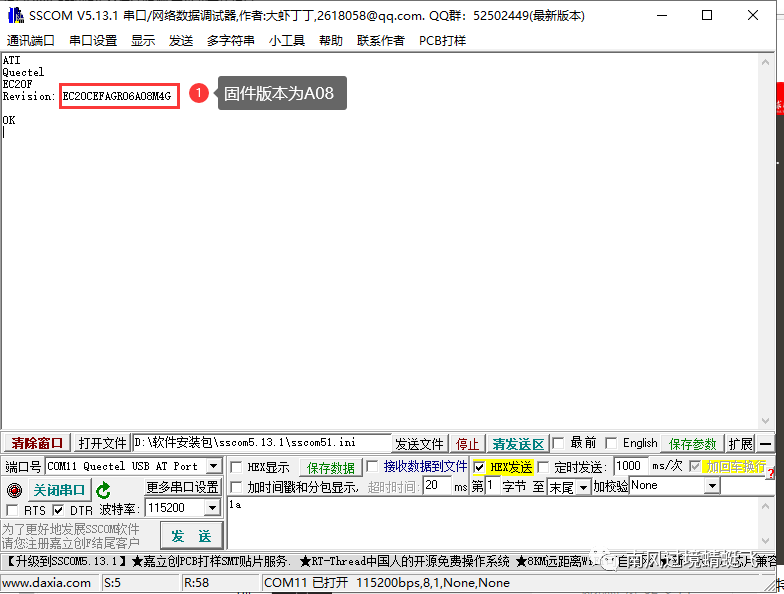

使用串口调试助手，发送AT指令：AT+ATI 查看固件版本，固件版本为A08

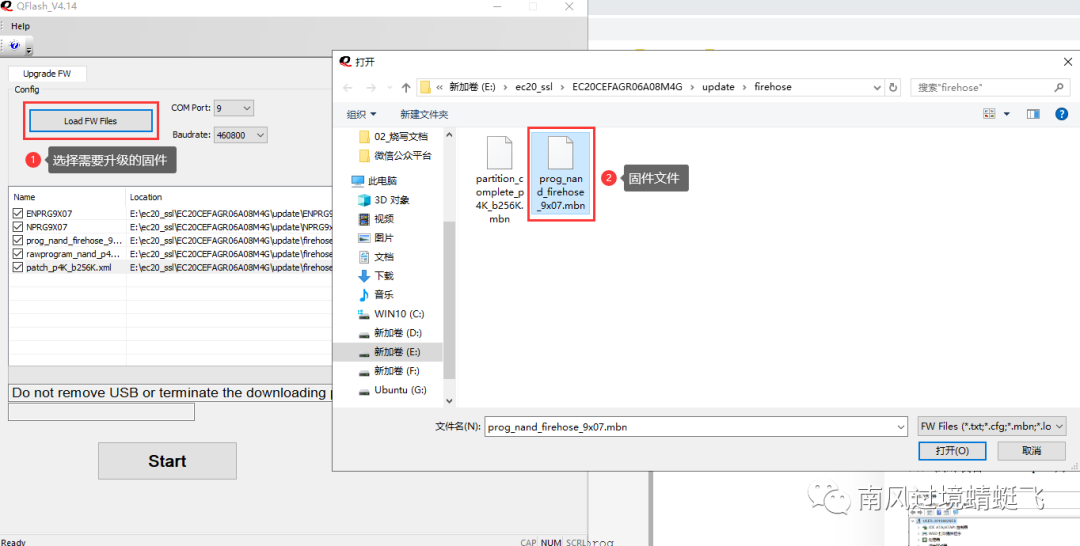

2.3 加载固件文件

以A15固件包为例，将固件包解压，需要升级的固件为固件包的 EC20CEFAGR06A15M4Gupdatefirehose 目录下 prog_nand_firehose_9x07.mbn 文件

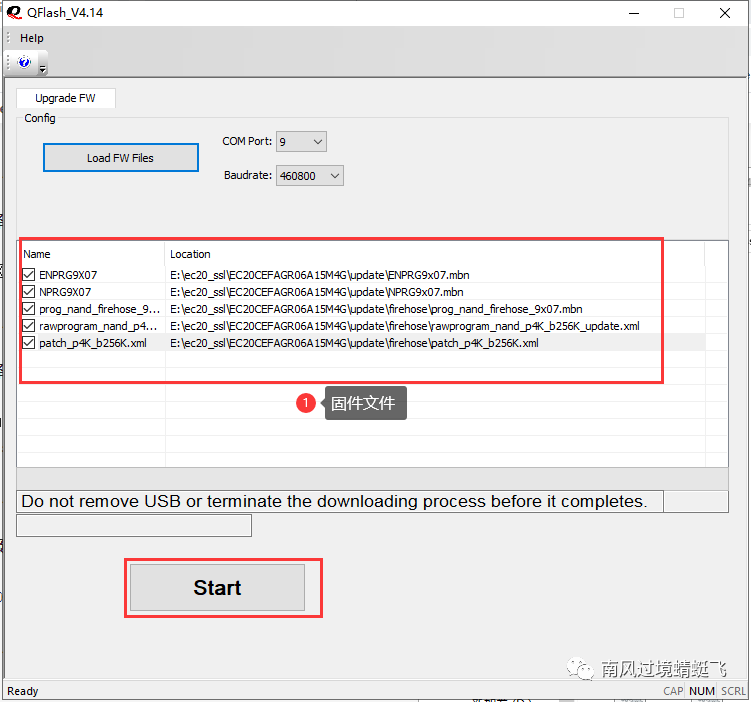

2.4 升级固件

波特率选择460800，点击Start开始升级固件

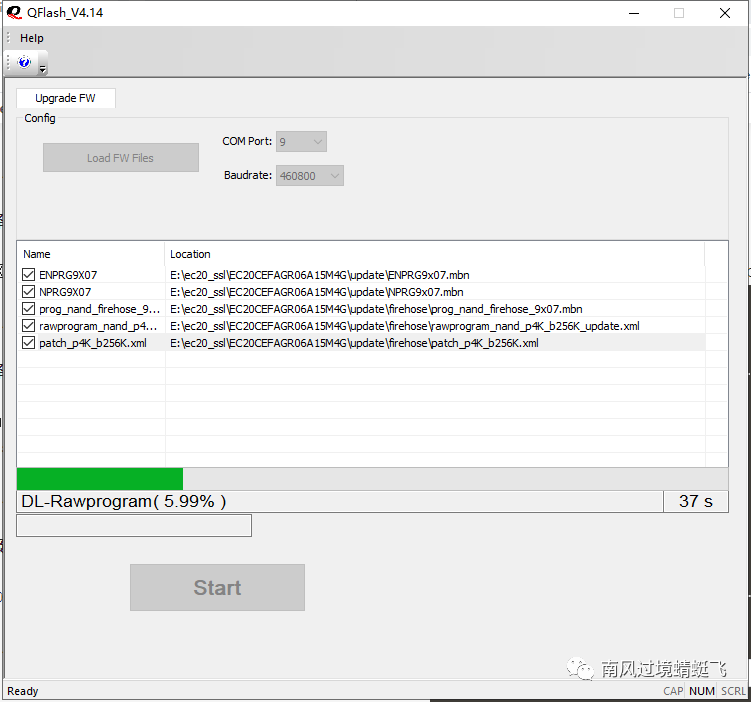

固件升级过程(随机截取)

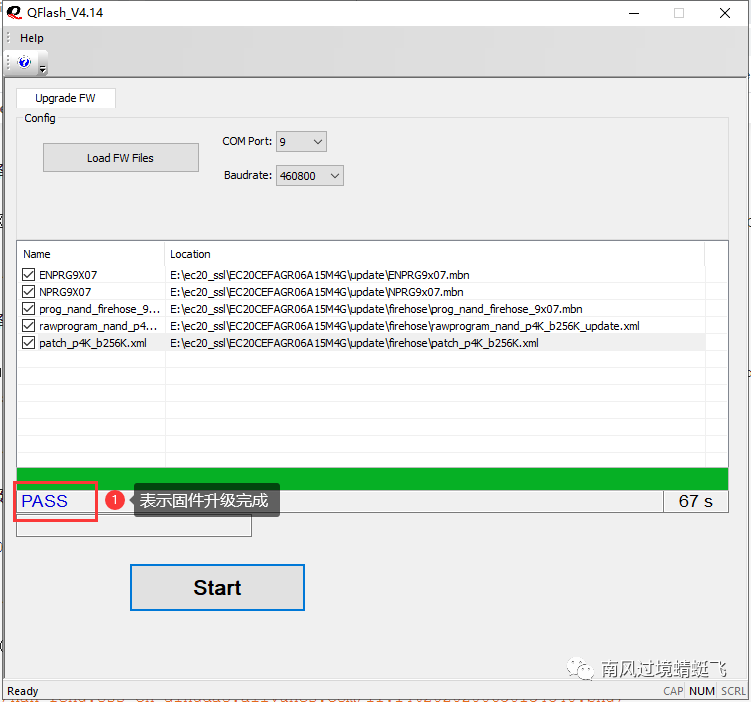

固件升级完成

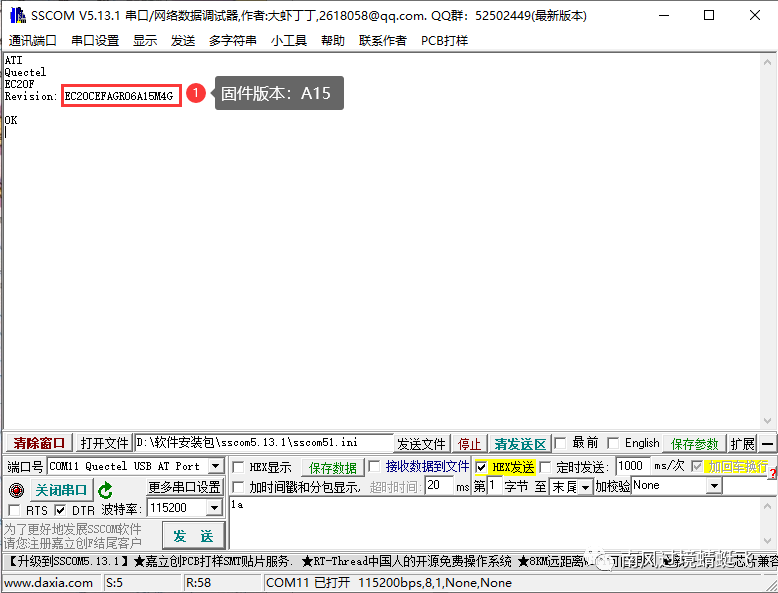

使用串口调试助手，发送AT指令：AT+ATI 查看固件版本，固件版本已更新为A15

3 异常问题总结

3.1 串口选择错误

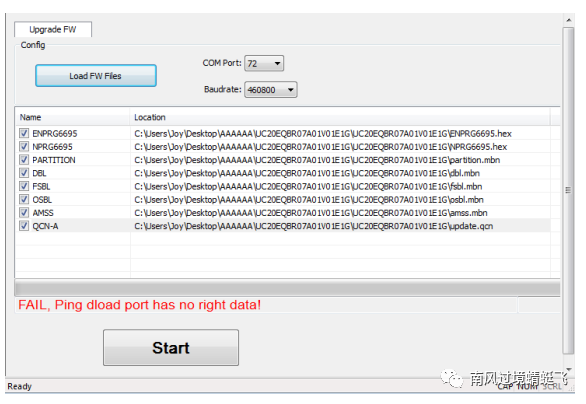

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为串口选择错误，重新选择 USB DM port 做固件升级

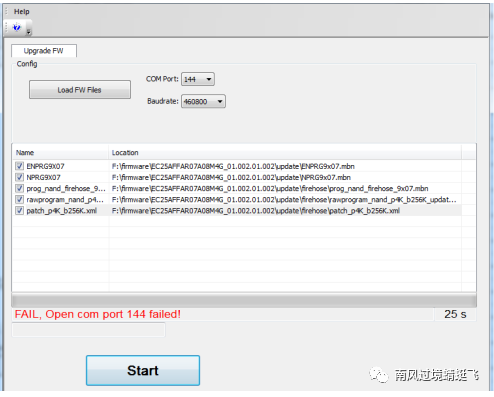

3.2 串口被占用

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为所选串口被占用，检查将占用该串口的软件关闭

3.3 波特率不支持

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为选择的波特率不支持，重新选择波特率460800


3.3 固件文件无效

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为固件文件无效，重新核对选择固件升级文件

3.4 电源异常

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为电源异常，检查模块供电电源

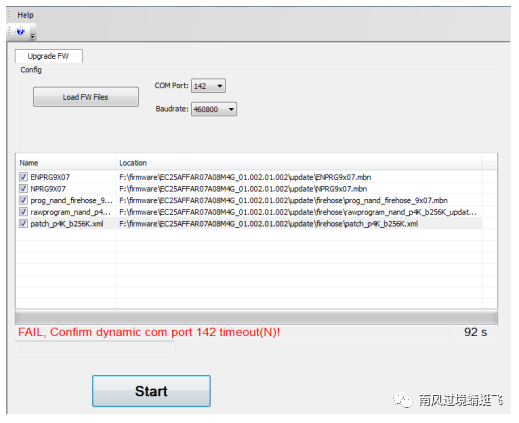

3.5 串口连接异常

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为串口连接异常，检查模块与电脑之间的串口连接

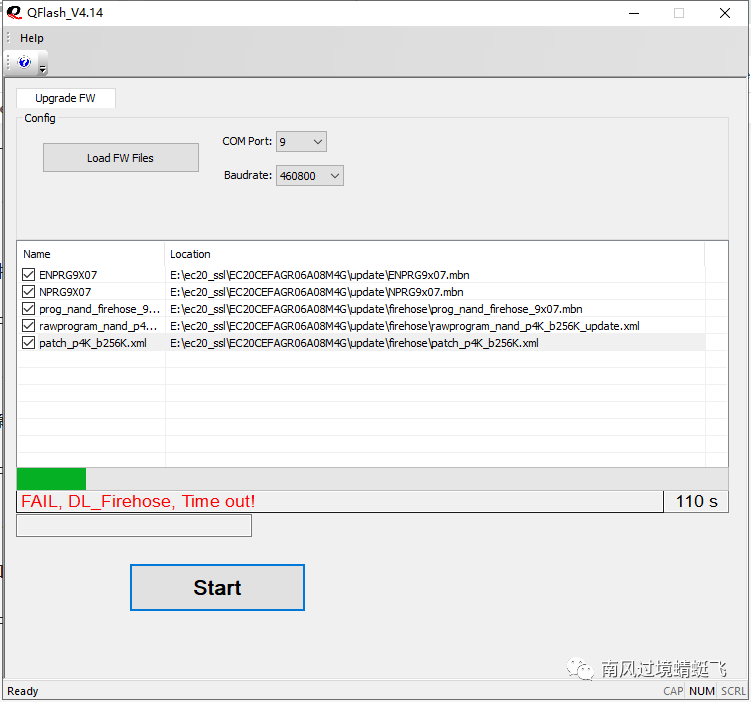

3.6 超时错误

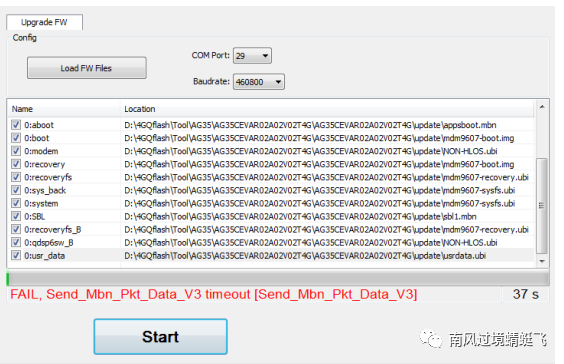

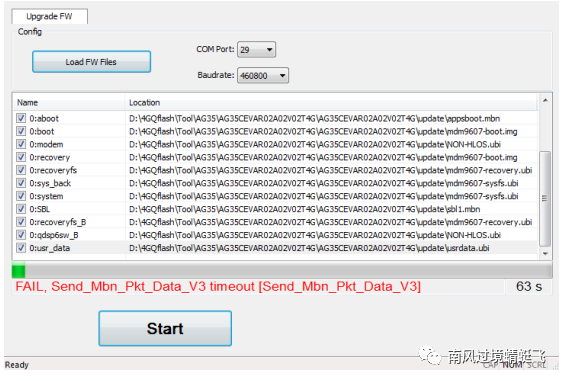

固件升级过程中若出现如下所示的错误提示，则产生错误的原因为超时，再次尝试更新固件步骤

笔者知识有限，如果发现本文有错误的地方欢迎批评、指正，若本文对您有所帮助，点赞、在看也是笔者坚持的动力；公众号后台回复 EC20固件升级获取本文固件升级资料
