NRF52832-USB-Dangle-DIY笔记

自制NRF52832 USB Dangle蓝牙抓包器

• 硬件

1. 主芯片NRF52832
2. USB转串口芯片选高速稳定的CP2102， 因sniffer串口通信速率为460800,1000000
3. 硬件连接：UART_TX->P0.06, UART_RX->P0.08, CTS->P0.05, RTS->P0.07.

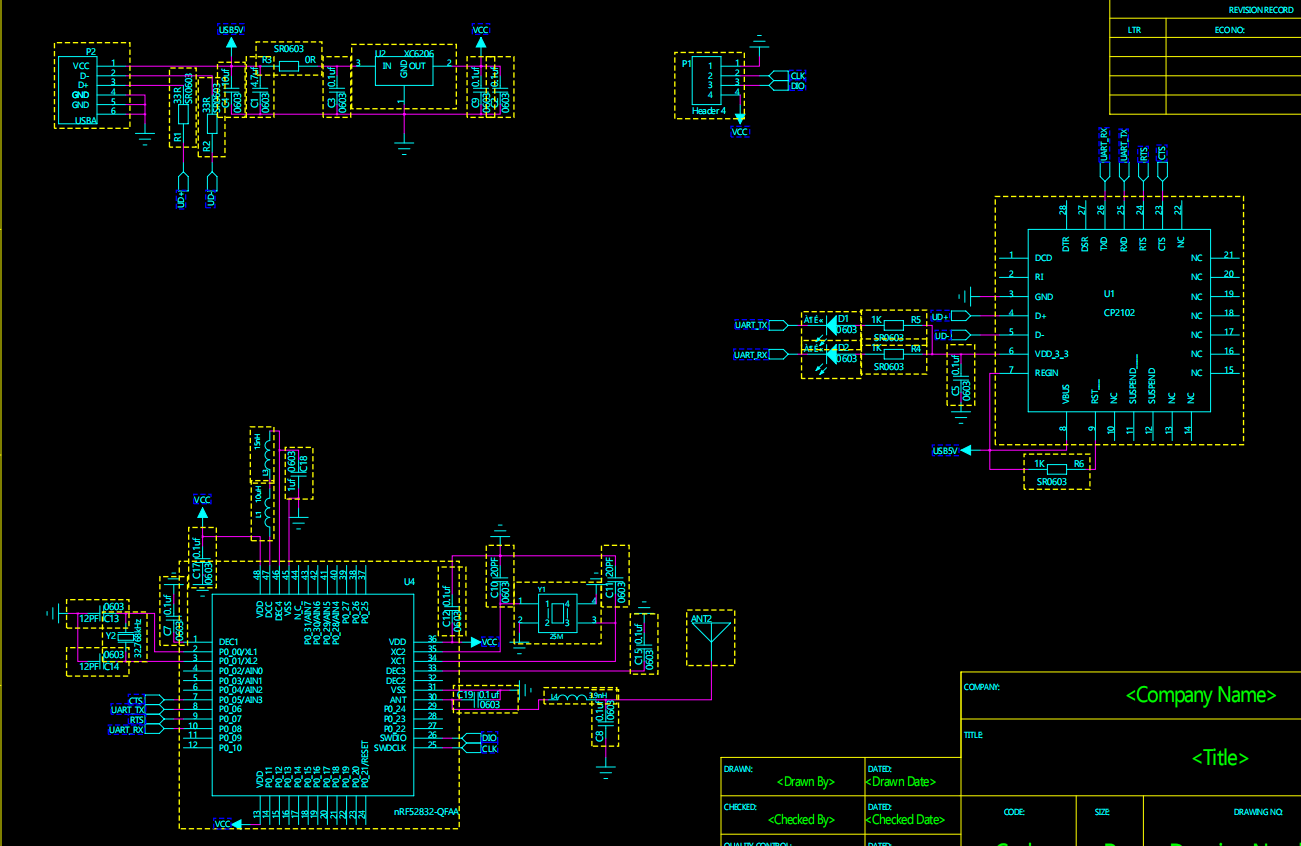

4. 原理图：

• 搭建环境

1. 下载软件

需要下载软件包：nrf_sniffer_2.0.0-beta-3_12oct2018_1c2a221

Wireshark v2.4.6 or later.

python v2.7.x

2.文件介绍

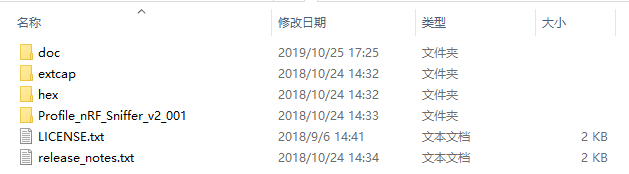

nrfsniffer200beta312oct20181c2a221.zip解压后如下图所示：

Extcap  Profile_nRF_Sniffer_v2_001 为wireshark组件， hex为sniffer固件，需要烧录到板子上。

3.软件安装与配置

注意安装步骤不要变，否则可能安装失败

(1)安装wireshark：

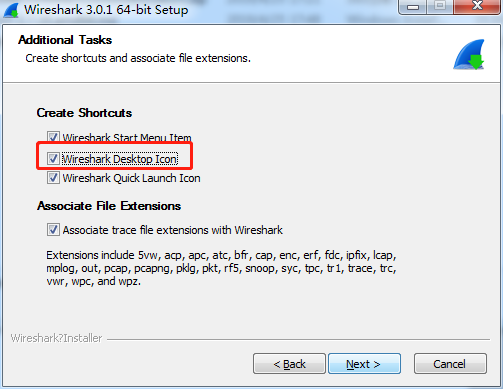

双击Wireshark-win64-3.0.1.exe进行安装，一路next，选中下图桌面创建快捷方式：

如下图，选中USBPcap(可能是1.5.0.0)并进行安装:

剩下就是一路允许和接受，直到安装完毕，然后重启计算机。

(2)配置wireshark环境：

打开ｗｉｒｅｓｈａｒｋ－＞帮助－＞关于ｗｉｒｅｓｈａｒｋ－＞文件夹－＞双击打开Ｅｘｔｃａｐ路径，如下所示：

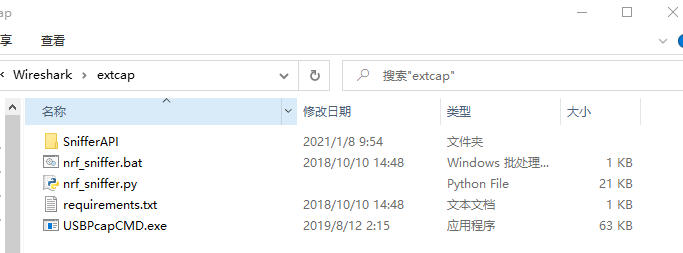

双击Global Extcap path,解压nrfsniffer200beta312oct20181c2a221.zip文件，将里面的ｅｘｔｃａｐ文件夹里的四个文件复制到刚刚打开的这个ｗｉｒｅｓｈａｒｋ的ｅｘｔｃａｐ路径下，如图所示为复制完毕的效果图：

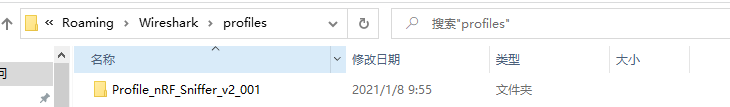

然后双击wireshark里的个人配置的网址，在弹出的文件夹下打开profiles文件夹，然后将解压的nrfsniffer200beta312oct20181c2a221.zip文件中的Profile_nRF_Sniffer_v2_001文件夹拷贝到profiles文件夹中，如下图为拷贝完毕的效果图：

(3)安装python:

双击python-2.7.16.amd64.msi进行安装，一路next，直到如下界面：

此处需要选择该项，即添加环境变量，然后一路next即可，直到安装完毕.

(4)安装pyserial v3.4:

按下键盘的Windows键和R键调出运行，然后输入cmd后回车，则进入命令行界面（注意以管理员身份运行cmd），cmd窗口输入“pip --version”命令，查询python的pip版本，如下所示，则代表已经正常启动pip且版本号为18.1：

输入”python –m pip install –upgrade pip”命令，更新一下pip，如下所示则更新成功

Pip 版本号可能更高。

输入“cd C:Program FilesWiresharkextcap”命令，将cmd操作界面定位到“C:Program FilesWiresharkextcap”目录下，注意，这时wireshark安装目录的extcap目录，也就是刚刚我们往这里拷贝四个文件的地方，wireshark安装目录不同，此路径可能不同，请自行调整，如果切换不顺利，也可直接通过在C:Program FilesWiresharkextcap文件夹下按住shift按键的同时，鼠标右单机空白处，在弹出的菜单中选择“在此处打开命令窗口”来进行切换。切换目录后，输入“pip install -r requirements.txt”命令，则会自动启动pyserial v3.4的安装，也可能是更高的版本.

(5)安装jlink.exe

 在nrfsniffer200beta312oct20181c2a221.zip解压缩后的文件夹内有个JLink_Windows_V630b.exe，双击JLink_Windows_V630b.exe进行安装，一路next即可安装完毕

(6)安装nrfgostudio

用来烧录程序用，双击nrfgostudio_win-64_1.21.2_installer.msi 安装

 如果上述步骤都正确完成，电脑端的开发环境基本就搭建完毕了

4.烧录hex文件到NRF52832板子

 我们以nrfgo studio为例进行说明：

如图所示，识别的开发板后，先erase all， 然后选择program application选项卡，然后选择对应的hex文件，然后点击program进行下载即可，比较简单

注意不同芯片对应不同hex。

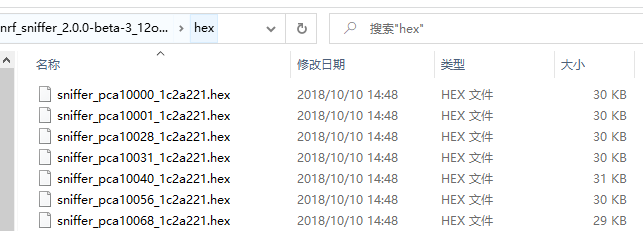

NRF52832选sniffer_pca10040_1c2a221.hex

5.验证sniffer是否安装成功

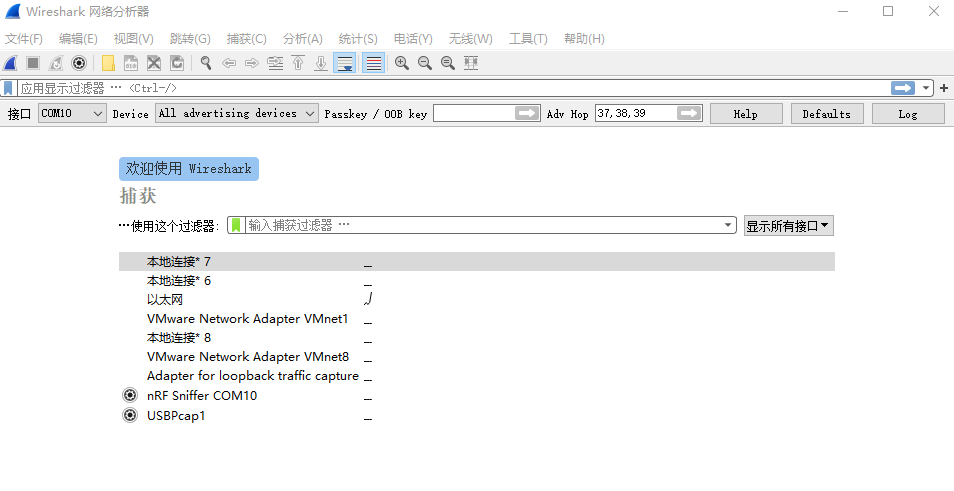

 上述准备完毕，再打开wireshark，则会出现nRF Sniffer字样的东西，如下图所示，则说明安装成功了，后面就可以使用此环境进行抓包了。如果未能安装成功，请仔细核对以上所有步骤是否有未操作正确的

在diy过程中出现在问题：

最开始是从淘宝上买了个NRF52832的USB Dangle，用来抓蓝牙广播包及数据包。厂家说支持二次开发，于是找厂家要了软件包，想着在板子刷了其它程序后，可以刷回来，继续当抓包器用。最开始的时候，电脑为WIN10 64位系统，环境的搭建也是按照厂家提供的手册来，已成功抓包。后来想着刷个别的程序，然后刷回来，看还能不能当抓包器用，结果发现在wireshark可以识别到抓包器，为这个界面：

心想着，以前每次都进到这个界面，能识别到抓包器，抓包都没问题，这次肯定能行，就没有继续进行抓包测试，其实此时虽然能识别，却并不能抓包了，我却混然不知。由于工作电脑C盘太小，电脑运行越来越卡，所以决定重装系统，资料备份，全盘格式化，硬盘重新分区。此时悲剧开始了。重装系统为WIN10 64位纯净版，还是按照手册配置环境，可以识别，准备抓包，结果LOG一直报错RROR: packet creation error。问客服，得到的答复是我的环境没搭好，他们用的固件也是官网下的。于是不断重新搭建环境，Python从2.7到3.7，wireshark从3.2.2到3.4.0，在虚拟机中装其它WIN10 64位系统，家里笔记本WIN7系统，从官网下载固件2.0到3.0。各种尝试，全部失败，永远是错误RROR: packet creation error。后面没有办法，不再折腾环境，查看C:Program FilesWiresharkextcap下面的python源码，发现wireshark能发现板子串口，通信波特率也对，数据的起始码及停止码都对，但是数据包的第3个协议版本号不对，正常应该是1或2，实际却根本不是。难怪一直报错(具体原因待分析)。于是怀疑是板子固件的问题。再次网上查找原因，发现别人用nrf_sniffer_2.0.0-beta-3_12oct2018_1c2a221这个版本的固件可以成功，于是从CSDN上下载到压缩包，按照他人的流程，再次搭建环境，重新烧录固件，结果成功识别，抓包成功了。
