【ESP32-S2】【Espressif 最新 WiFi SOC ESP32-S2】

2019.07.31，乐鑫正式发布一款低功耗、单 WiFi（2.4GHz）微控制器，搭载 Xtensa@ 32bit LX7 单核处理器，工作频率高达 240MHz。

ESP32-S2 多达 43 个 GPIO，完美的改善了 ESP32/ESP8266 复杂应用中管脚不足的问题。

ESP32-S2 特性：

功能框图：

• Xtensa® 32 位 LX7 单核处理器，主频高达 240MHz
• 128 KB ROM
• 320 KB SRAM
• 16 KB RTC SRAM
• 支持 IEEE 802.11 b/g/n 协议
• 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽
• 43 × GPIO 口，可复用做如下功能：12bit SAR ADC（多达 20 个通道）、8bit DAC（2通道）、触摸传感器（多达14通道）、4xSPI、1xI2S、2xI2C、2xUART etc.

ESP32-S2 应用：

智能家居、工业自动化、零售及餐饮等。

ESP32-S2 管脚定义：

管脚描述可参考官网 ESP32-S2 datasheet.

设计时，有几点需要注意：

1） GPIO46 只能配置为输入功能；
2） 管脚 SPICS1, SPIHD, SPIWP, SPICS0, SPICLK, SPIQ, SPID 通常用于连接嵌入式 flash 和片外 RAM，不建议用于其他功能；
3）GPIO33、GPIO34、GPIO35、GPIO36、GPIO37 的电源域默认为 VDD3P3_CPU，也可由软件配置为 VDD_SPI；

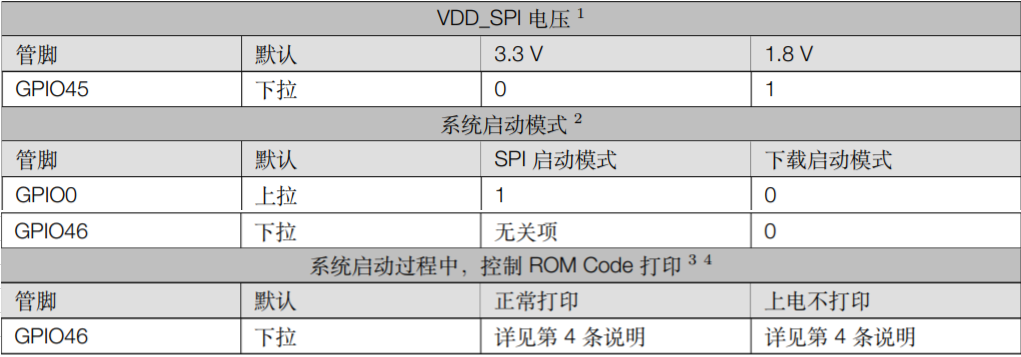

ESP32-S2 strapping pins 有三个：

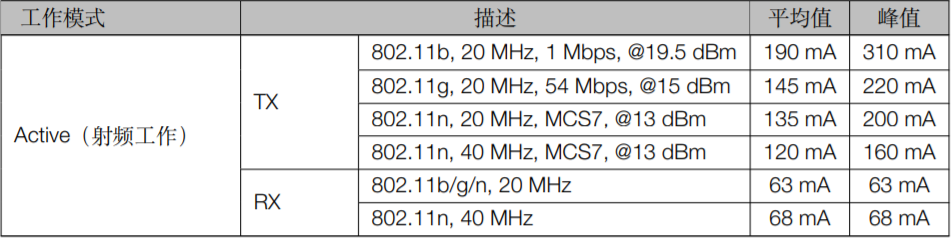

功耗（测试环境：3.3V供电，25℃环境温度）：

ESP32-S2 封装：

由于 GPIO 口的增多，ESP32-S2 的封装扩大至：QFN56_7x7mm .

ESP32-S2 软件：

ESP-IDF 已经支持 ESP32-S2 Beta 版本，尝鲜测试请参考：
ESP32-S2 Beta Preview Support.
