4G模块接入阿里云-实现数据上传和命令下发

54 阅读 0 评论 36 点赞

我是靠谱客的博主乐观冷风，最近开发中收集的这篇文章主要介绍4G模块接入阿里云-实现数据上传和命令下发，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

功能介绍：
使用4G模块EC600S和32单片机实现接入阿里云服务器，上传光照数据和下发命令控制LED灯（PC13），同时可以打电话、发短信。

前期准备：
1、首先你得有一个阿里云的账号，没有的话就注册一个
2、在物联网平台创建产品和设备
附上参考文章：AT指令接入阿里云

主要硬件准备：
1、STM32F103C8T6最小系统板
2、4G模块，我使用的是EC600S（适用于移动、联通、电信卡）
3、光照强度传感器BH1750

模块接线：
4G模块EC600S：
VCC–5V GND–GND TX–PA3 RX–PA2
光照强度传感器BH1750:
VCC–3.3V GND–GNG SCL–PB6 SDA–PB7 ADDR–不接

演示阶段：

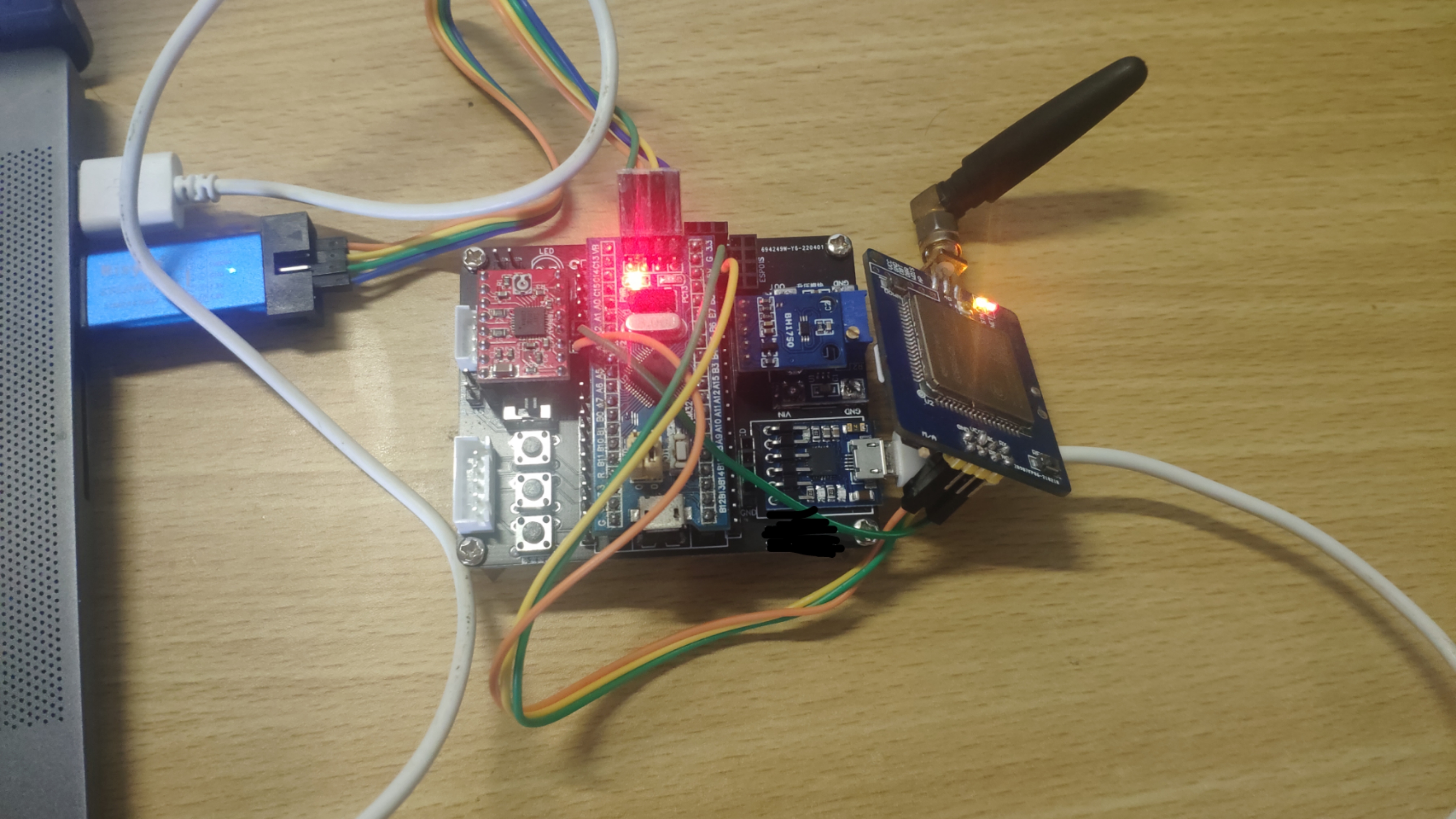

实物图
在这里插入图片描述
串口助手输出信息

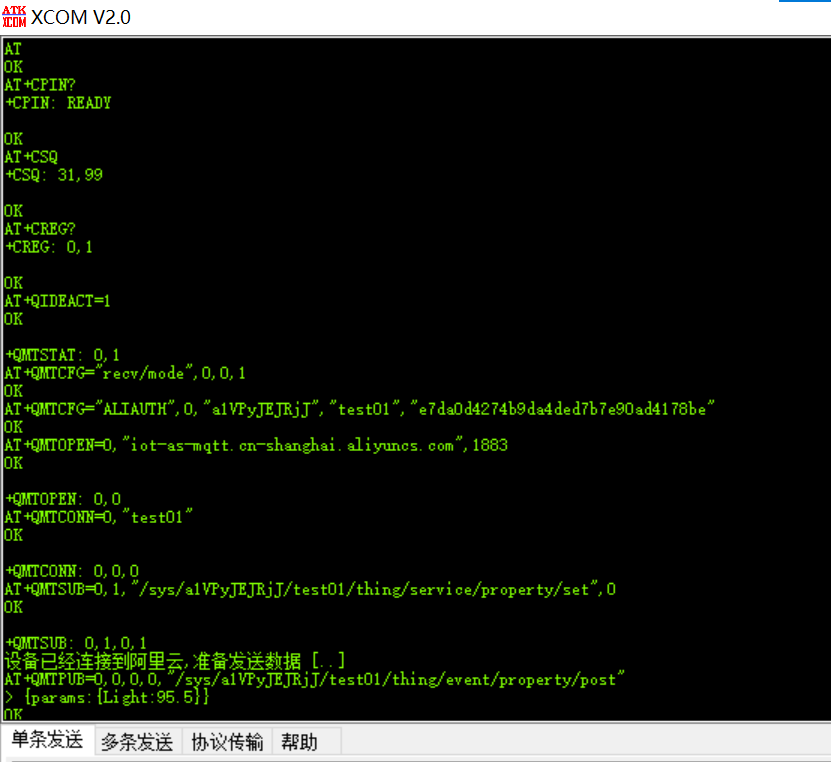

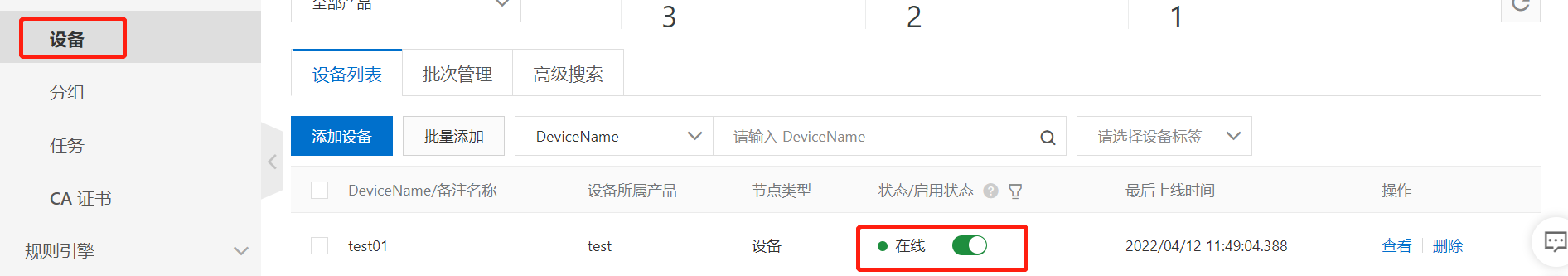

成功接入阿里云，设备显示在线

成功上传光照数据和LED灯状态

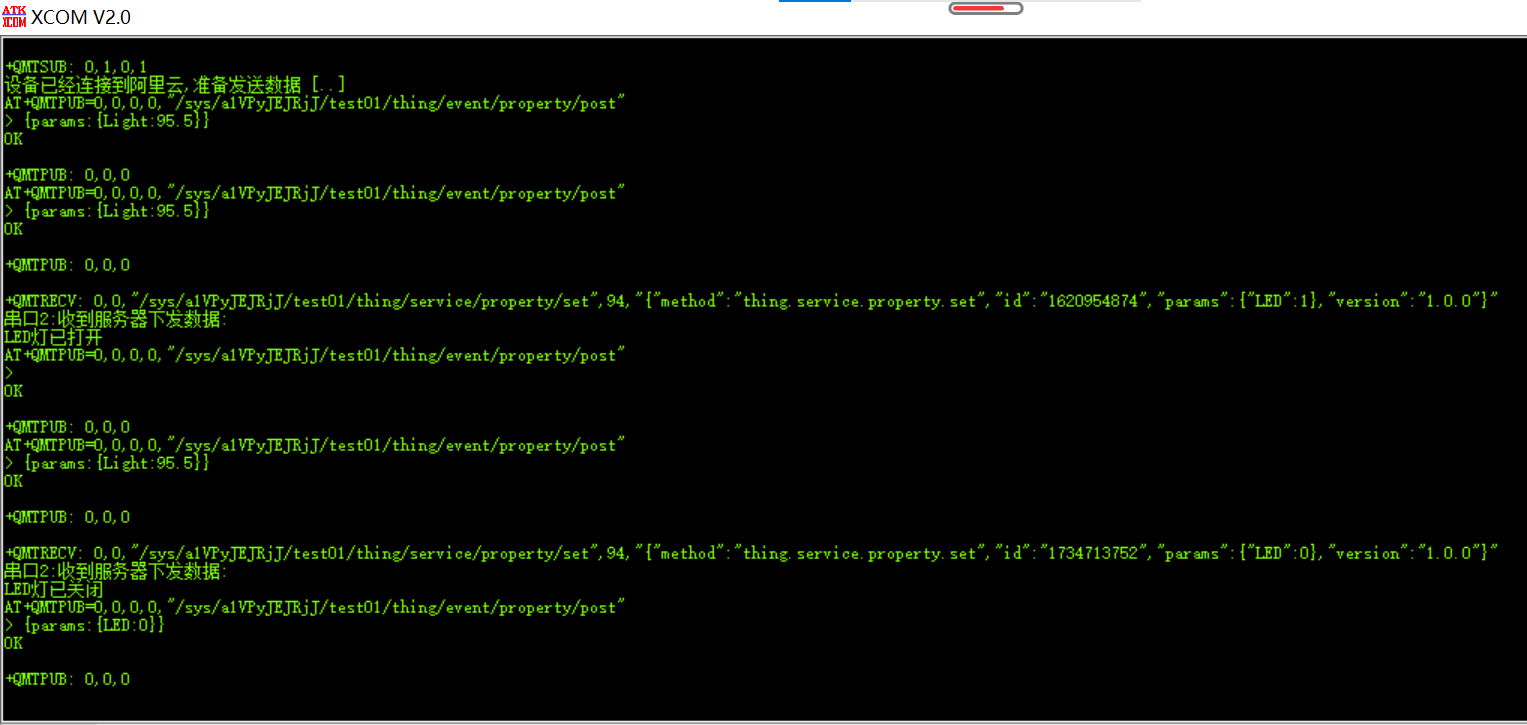

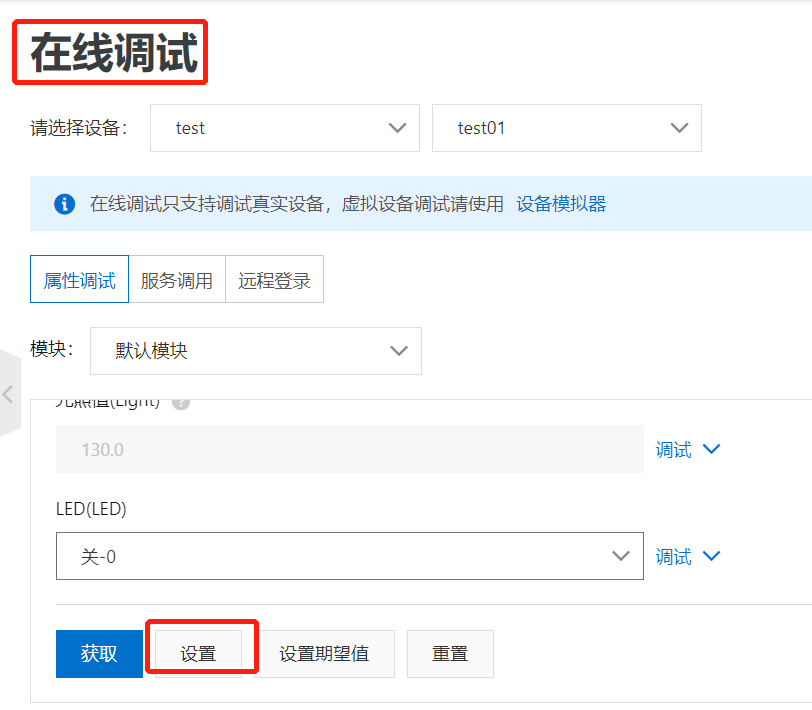

在线调试里可以下发控制命令

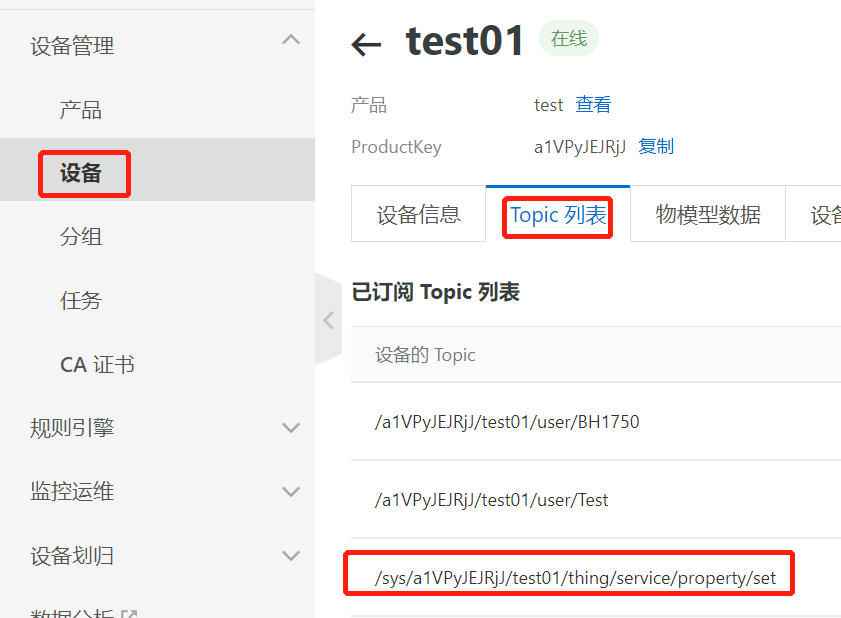

查看自己是否订阅成功

开发Web应用和移动应用，可以上物联网应用开发控制台应用开发链接

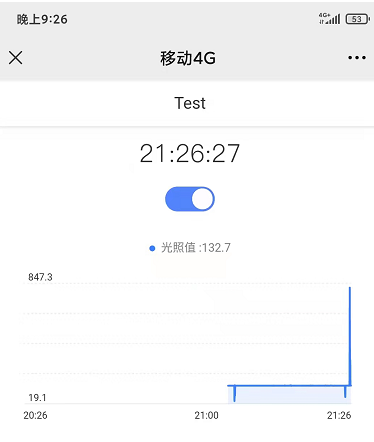

简单开发的手机应用
在这里插入图片描述
代码需要修改的地方

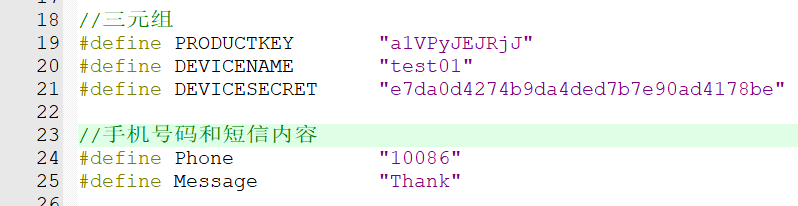

1、三元组和手机号码

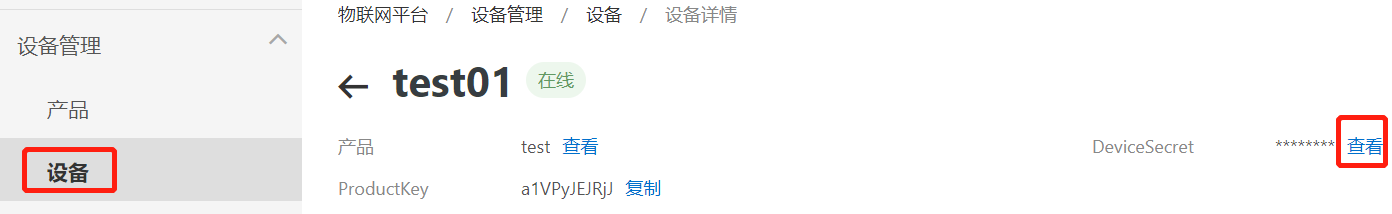

阿里云三元组获取方式：

2、数据流名（标识符）修改
将Light、LED修改为你的标识符

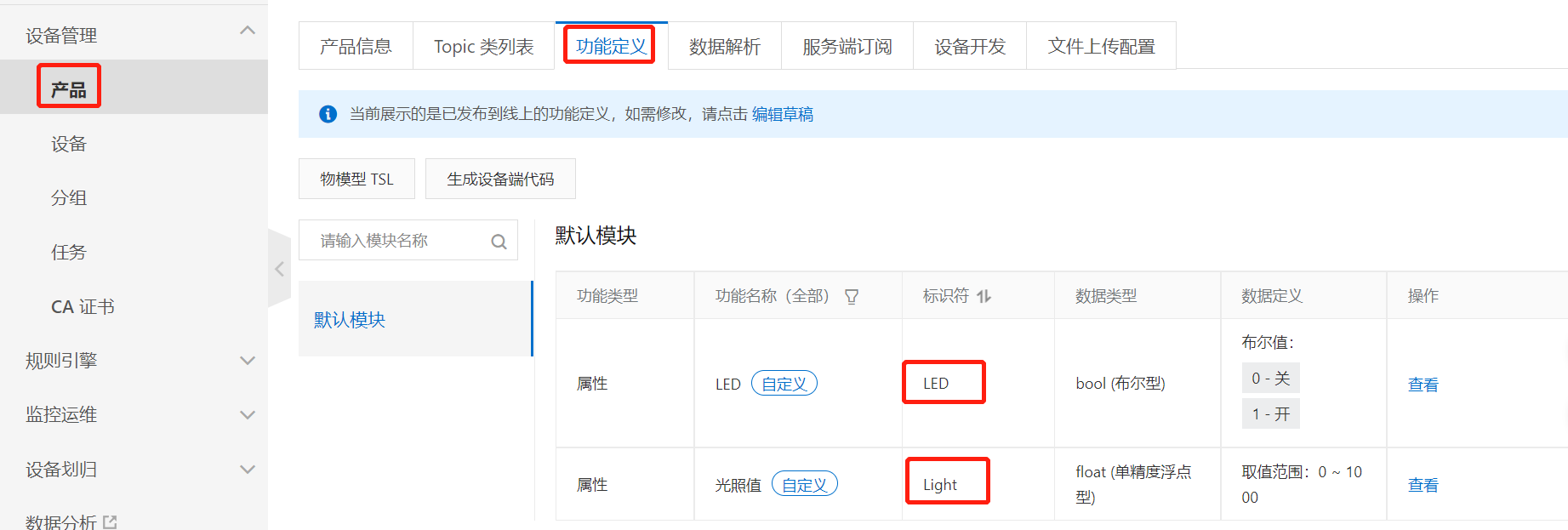

标识符查看方式：

部分代码实现：
数据上传部分代码

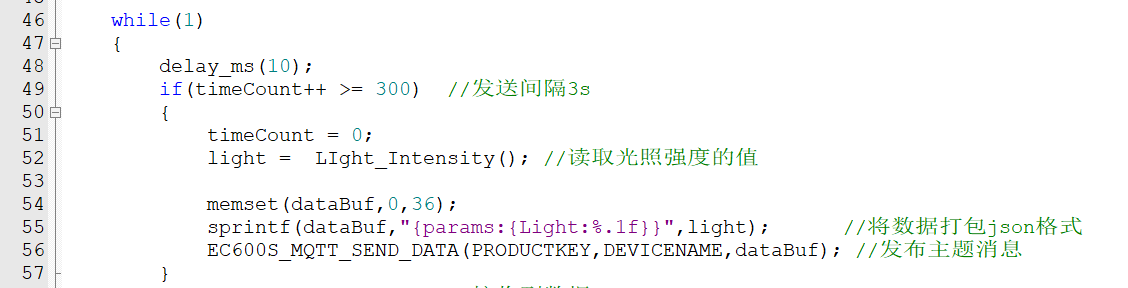

每隔3S上传一次光照数据
在这里插入图片描述
命令的下发部分代码

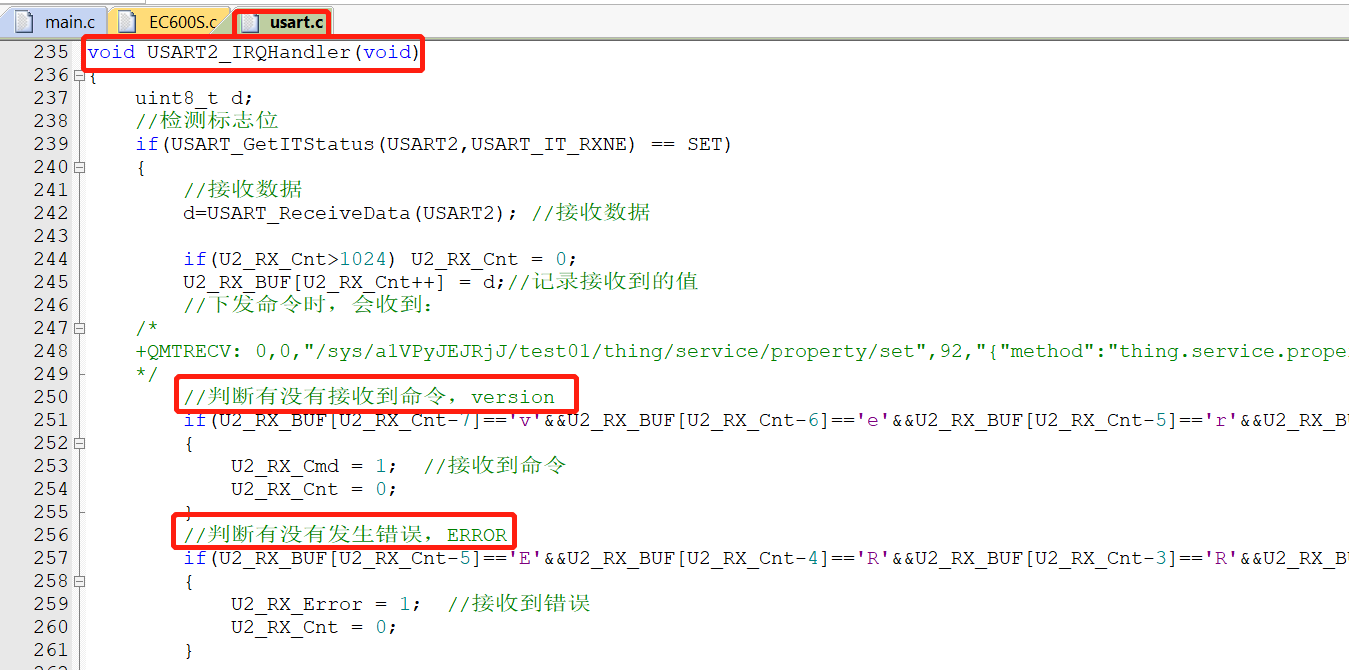

在串口2中断服务函数中，通过“version”字符串判断有没有接收到下发的命令，如果是下发，串口2就会接收到这样一长串的字符串：

+QMTRECV: 0,0,"/sys/a1VPyJEJRjJ/test01/thing/service/property/set",92,"{"method":"thing.service.property.set","id":"44777986","params":{"LED":1},"version":"1.0.0"}"

收到下发的命令后，将U2_RX_Cmd置1在main（）中指向命令和上传LED灯状态。
在这里插入图片描述
有时发布消息时会出错，出错时串口2会接收到字符串“EEOR”。发生错误时，我们可以试着重连阿里云。

发短信和打电话可以直接调用这两个函数即可

	EC600S_SendMsg(Phone,Message);  //发短信
	EC600S_CallPhone(Phone);        //打电话

main.c文件

/*
4G模块EC600S接入阿里云--实现数据上传和命令下发
模块接线：
4G模块EC600S：
VCC--5V  GND--GND  TX--PA3  RX--PA2
光照强度传感器BH1750:
VCC--3.3V  GND--GNG  SCL--PB6  SDA--PB7  ADDR--不接
*/
#include <stm32f10x.h>
#include <stdbool.h>
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "bh1750.h"
#include "EC600S.h"

//三元组
#define PRODUCTKEY 		 "a1VPyJEJRjJ"
#define DEVICENAME  	 "test01"
#define DEVICESECRET     "e7da0d4274b9da4ded7b7e90ad4178be"

//手机号码和短信内容
#define Phone            "10086"
#define Message          "Thank"

int main(void)
{
	float light;     //光照值
	char dataBuf[36]; //存储数据
	unsigned short timeCount = 300;	//发送间隔变量

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC优先级分组
	SysTick_Init(72);  //初始化延时函数
	LED_init(); //初始化LED PC13
	BH1750_Init();//初始化光照传感器
	USART1_Init(115200);	//初始化串口1--调试用
	USART2_Init(115200);	//初始化串口1--EC600S使用

	EC600S_Init();    //初始化EC600S模块
	EC600S_CONNECT_MQTT_SERVER(PRODUCTKEY,DEVICENAME,DEVICESECRET); //连接阿里云服务器

	// EC600S_SendMsg(Phone,Message);  //发短信
	// EC600S_CallPhone(Phone);        //打电话

	while(1)
	{
		delay_ms(10);
		if(timeCount++ >= 300)	//发送间隔3s
		{
			timeCount = 0;
			light =  LIght_Intensity();	//读取光照强度的值

			memset(dataBuf,0,36);
			sprintf(dataBuf,"{params:{Light:%.1f}}",light);      //将数据打包json格式
			EC600S_MQTT_SEND_DATA(PRODUCTKEY,DEVICENAME,dataBuf); //发布主题消息
		}
		if(U2_RX_Cmd==1)		//接收到数据
		{
			U2_RX_Cmd = 0;       //重新置为0
			printf("串口2:收到服务器下发数据:rn");
			if(strstr((const char*)U2_RX_BUF,(const char*)"{"LED":1}"))
			{
				LED0 = 0;  //低电平开灯
				printf("LED灯已打开rn");
			}
			else if(strstr((const char*)U2_RX_BUF,(const char*)"{"LED":0}"))
			{
				LED0 = 1;   //高电平关灯
				printf("LED灯已关闭rn");
			}
			memset(U2_RX_BUF, 0, sizeof(U2_RX_BUF));  //清空串口2缓冲区

			//上传LED灯的状态
			memset(dataBuf,0,36);
			sprintf(dataBuf,"{params:{LED:%d}}",!LED0_STA);     //将数据打包json格式
			EC600S_MQTT_SEND_DATA(PRODUCTKEY,DEVICENAME,dataBuf);//发布主题消息
		}

		//接收到错误，重连阿里云
		if(U2_RX_Error==1)
		{
			U2_RX_Error = 0;   //重新置为0
			printf("接收到错误，重连阿里云....rn");
			EC600S_CONNECT_MQTT_SERVER(PRODUCTKEY,DEVICENAME,DEVICESECRET);//连接阿里云服务器
		}
	}
}
