概述

https://www.bilibili.com/video/BV1eL411H7FT?zw

[小迪导读]：
本教程首先通过全链路虚拟环境讲述如何用DG-IoT开源工业物联网平台完成电力集抄项目,在掌握基础概念和业务流程之后，可以尝试接入虚拟电表或者真实电表。
点击了解虚拟电表教程

系统需要使用两个设备以及若干导线：

电表：采用的是华立的DDZY285型单相费控智能电能表
DTU：采用的是有人的口红CAT-1 DTU DR154

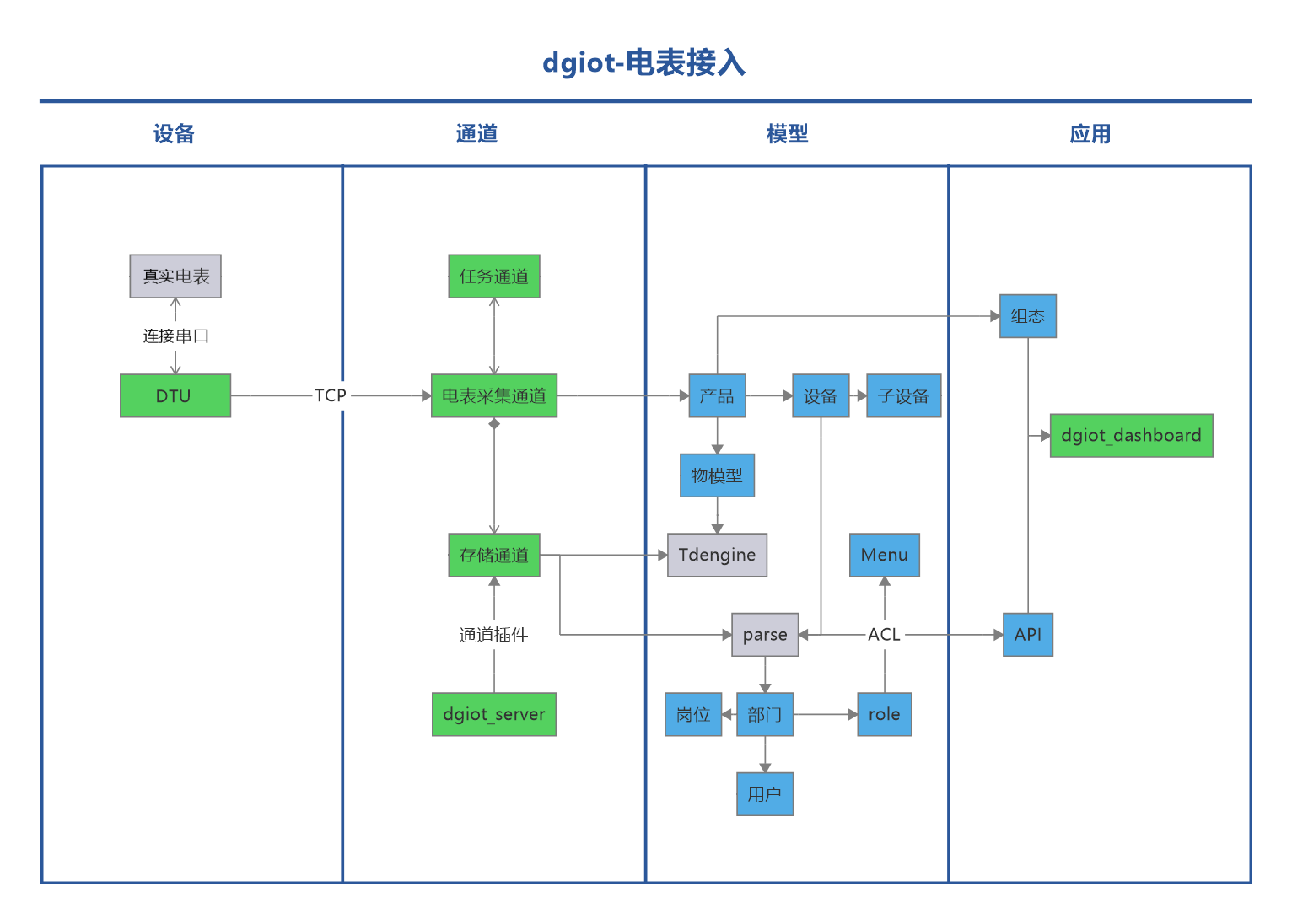

系统架构逻辑图如下，包括设备连接，通道通信，模型设置，应用显示部分

操作步骤：

1.设备接线

电表信息

品牌	华立
型号	DDZY285型
类型	单相费控智能电能表

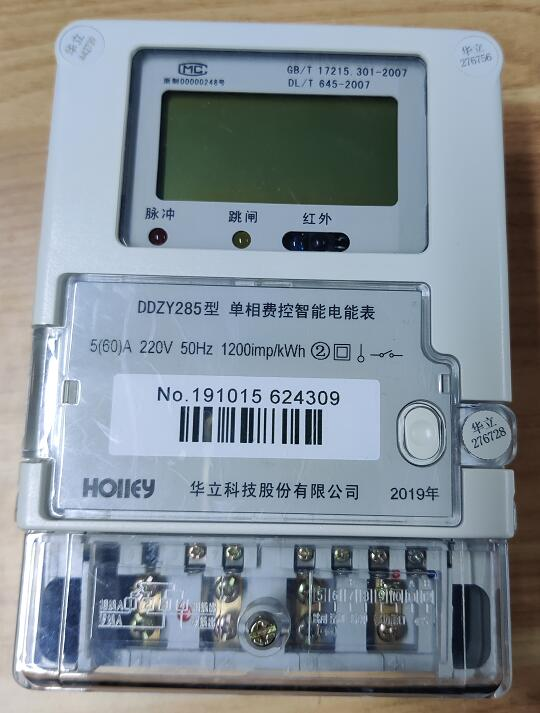

电表图片

DTU信息

品牌	有人
型号	DR154（RS485）
密码（Pwd）	usr_cn

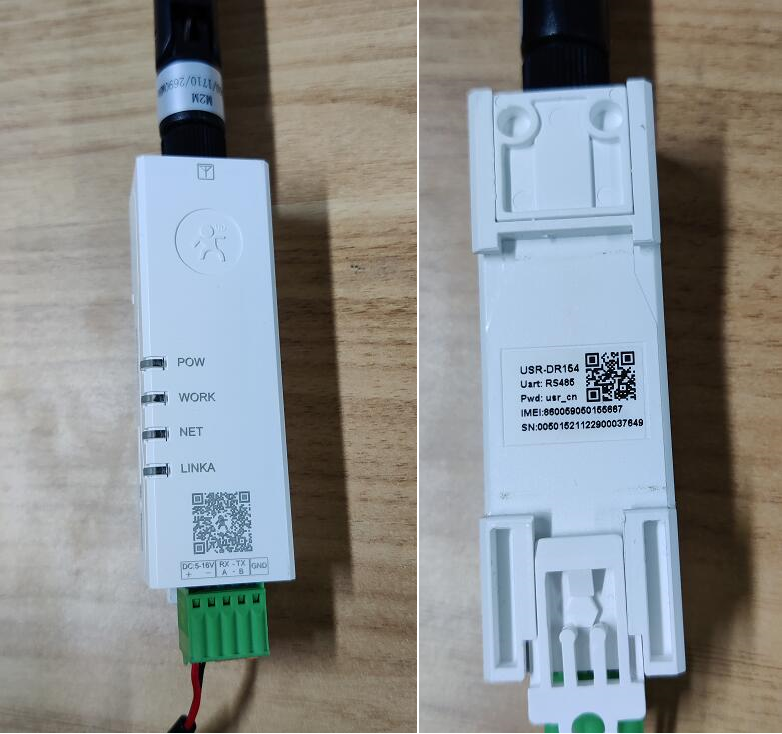

dtu图片

操作步骤

电表连接电源

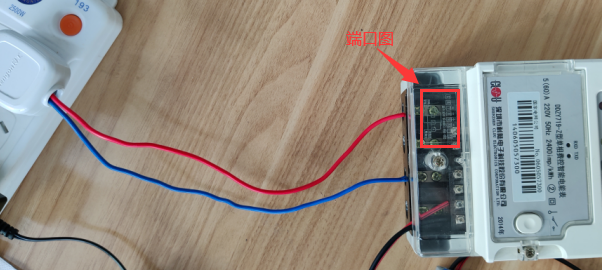

电表根据端口图端口1(相线入)连接电源火线(L),端口3(零线入)连接电源零线(N)

说明相线入、零线入用于给电表供电

DTU连接电源

根据DTU上的端口图,红色线(电源线)连接DC+,黑色线(地线)连接DC-

注意这里DC为直流电5-16V

连接DTU和电表

根据电表端口图,电表的11(A)端口连接DTU端口的RX(A),电表的12(B)端口连接DTU端口的TX(B)

说明 RX为接收,TX为发送

2.dtu配置

1.DTU正面二维码下方标识正负极连接电源，A,B端连接电表，到开手机微信扫码，扫描DTU二维码进入小程序，打开蓝牙连接与DTU背部IMEI相同编号的蓝牙，进入连接，密码为usr_cn。

2.打开参数设置，设置工作模式：地址设为部署的平台地址；端口号设为61888。

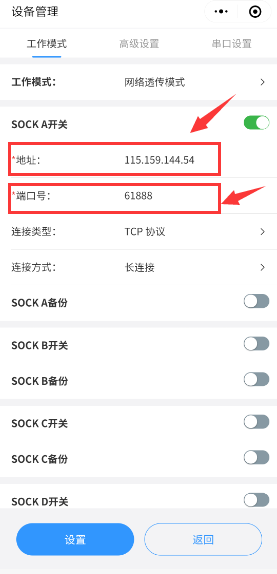

说明地址为服务器地址，端口号为服务器端口号，若无自己的物联网服务器，可选择地址:prod.iotn2n.com，端口号设为20456
警告设置dtu时，工作模式设置完后需保存再设置串口，不能一次性设置，一次性设置会导致设置不完全

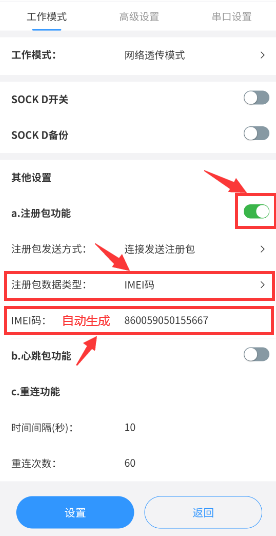

勾选注册包功能，注册包数据类型选择IMEI码，将会自动生成一个IMEI码。

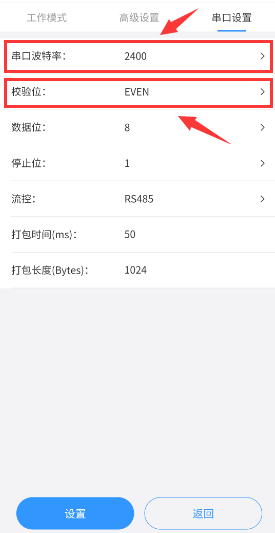

3.打开参数设置，设置串口设置：波特率设为2400，校验位选择EVEN。

说明电能表：华立科技股份有限公司的DDZY285型单相费控智能电能表；波特率可查询电能表技术协议书中RS485的缺省波特率或者测试得出，默认为2400

3.创建采集通道

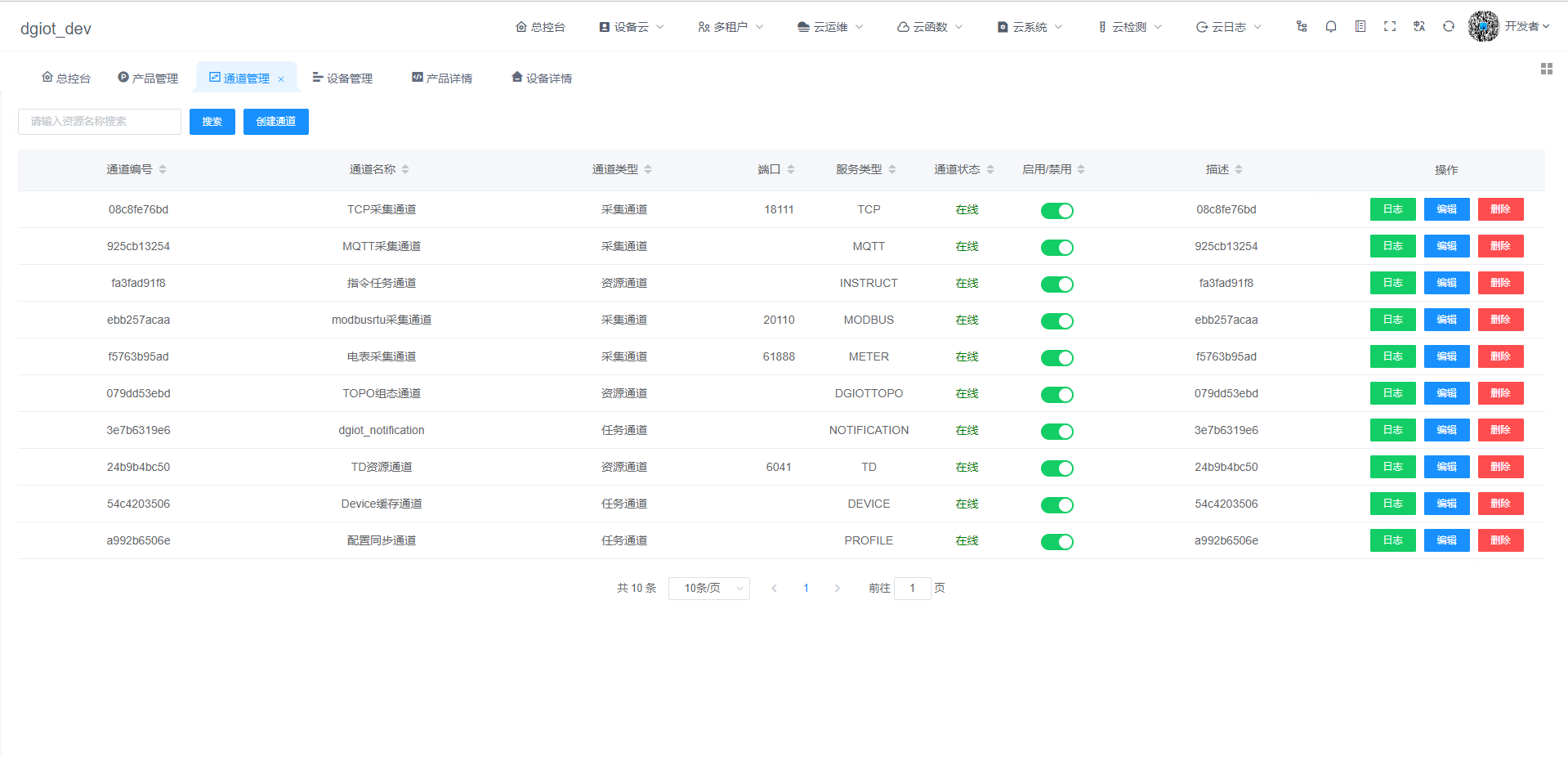

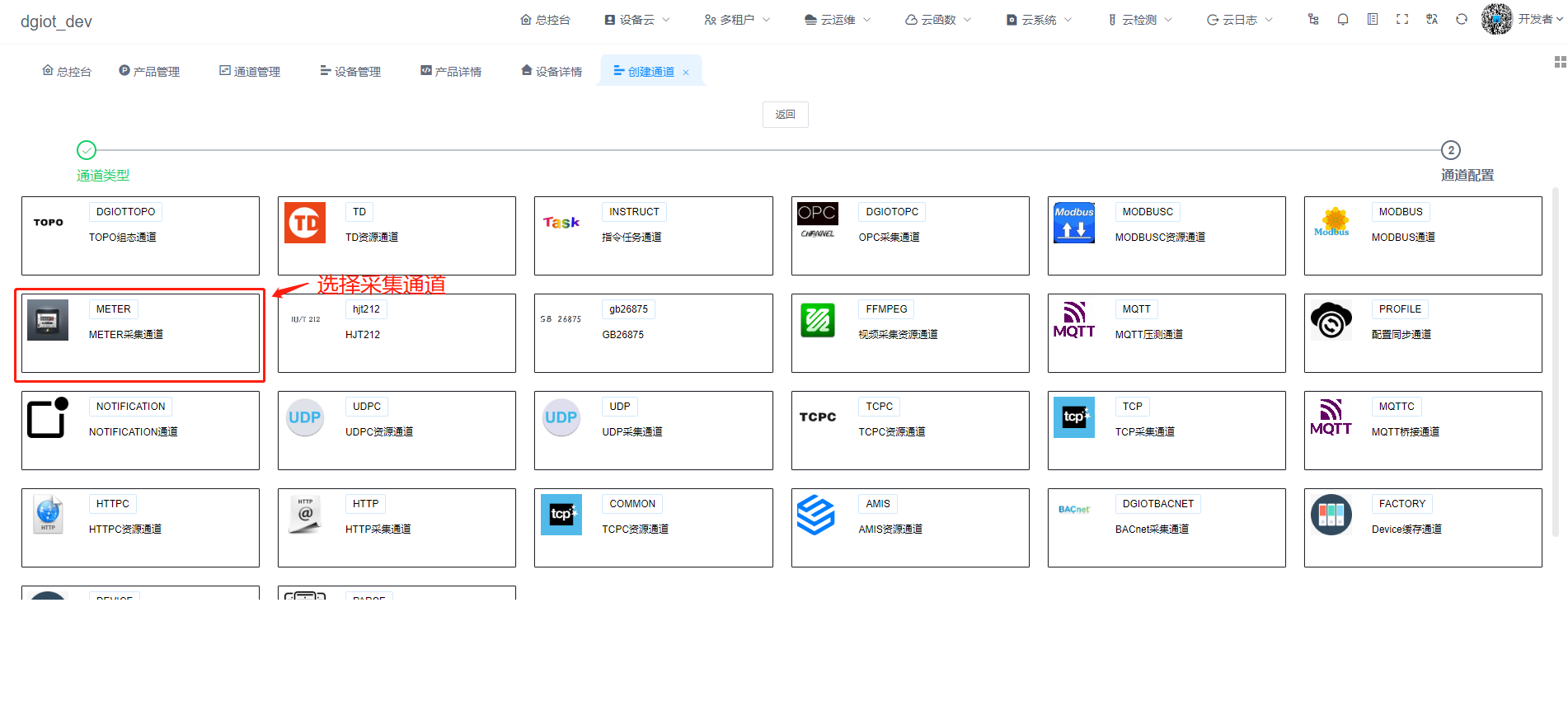

1.创建电表采集通道。位置在通道管理-创建通道

2.选择电表采集通道并配置

模式说明：
nosearch	不扫描，需要用户自行抄表
quick	只扫描一次，适合一个dtu挂一个电表场景
normal	扫描256次，适合一个dtu挂多个电表的场景

3.产品添加通道后需对通道进行重启

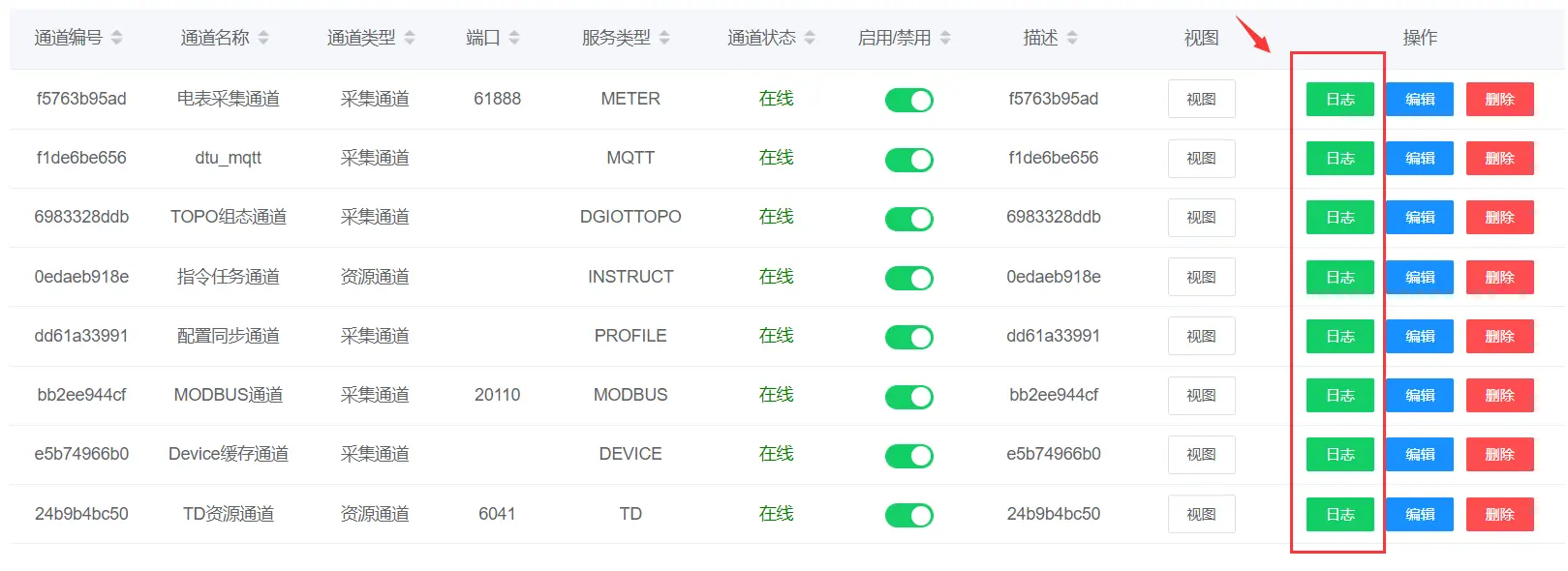

4.通道日志查看

4.创建产品

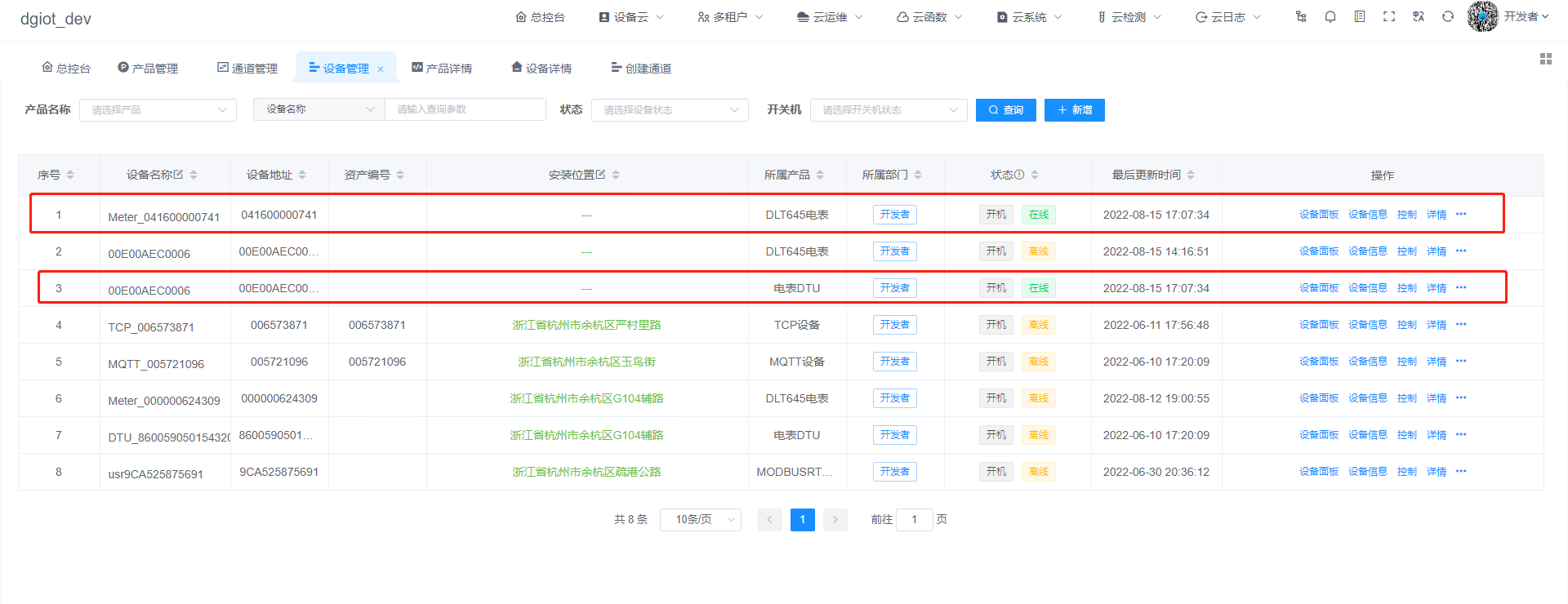

1.要连接DL645电表，需创建两种产品

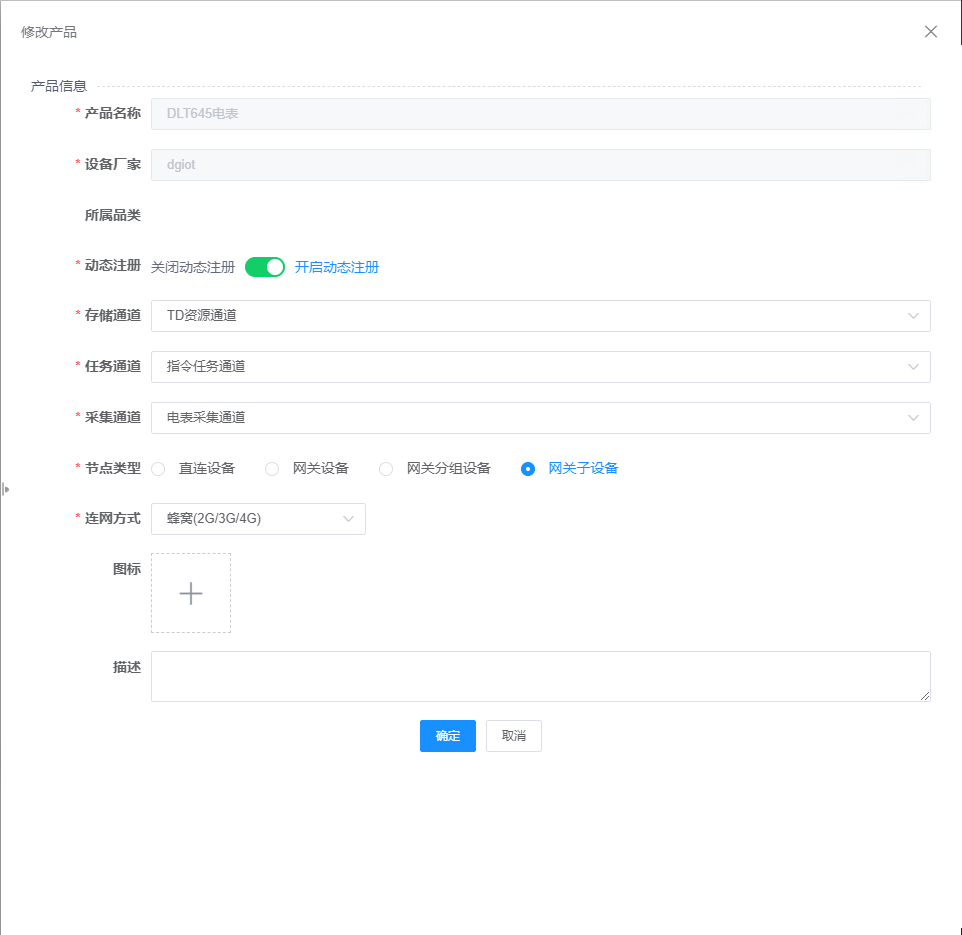

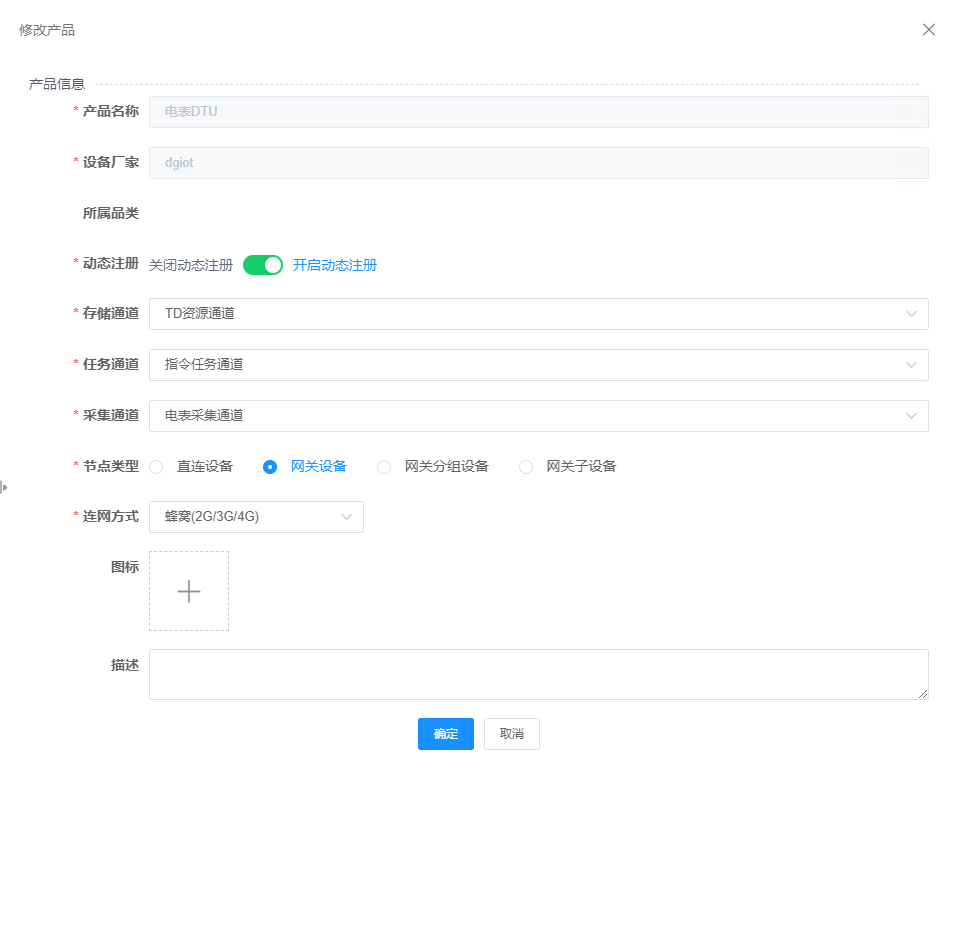

2.产品信息
电表

DTU

3.产品物模型配置
将以下物模型代码直接复制即可
电表

{
    "events": [],
    "properties": [
        {
            "accessMode": "r",
            "dataForm": {
                "address": "0X10",
                "afn": "",
                "byteType": "",
                "bytelen": "",
                "collection": "%s",
                "control": "%d",
                "countcollection": "%s",
                "countround": "all",
                "countstrategy": 20,
                "da": "",
                "data": "null",
                "dt": "",
                "iscount": "0",
                "offset": 0,
                "operatetype": "readCoils",
                "order": 0,
                "originaltype": "short16_AB",
                "protocol": "DLT645",
                "rate": 1,
                "round": "all",
                "slaveid": "0X10",
                "strategy": "2"
            },
            "dataSource": {
                "": [],
                "_dlinkindex": 1,
                "afn": "11",
                "di": "00010000",
                "length": 2,
                "type": "bytes"
            },
            "dataType": {
                "das": [],
                "specs": {
                    "max": 9999,
                    "min": 0,
                    "precision": 3,
                    "step": 0,
                    "unit": " KW·H"
                },
                "type": "float"
            },
            "devicetype": "电表",
            "identifier": "energy",
            "index": 0,
            "isaccumulate": false,
            "isshow": true,
            "isstorage": true,
            "moduleType": "properties",

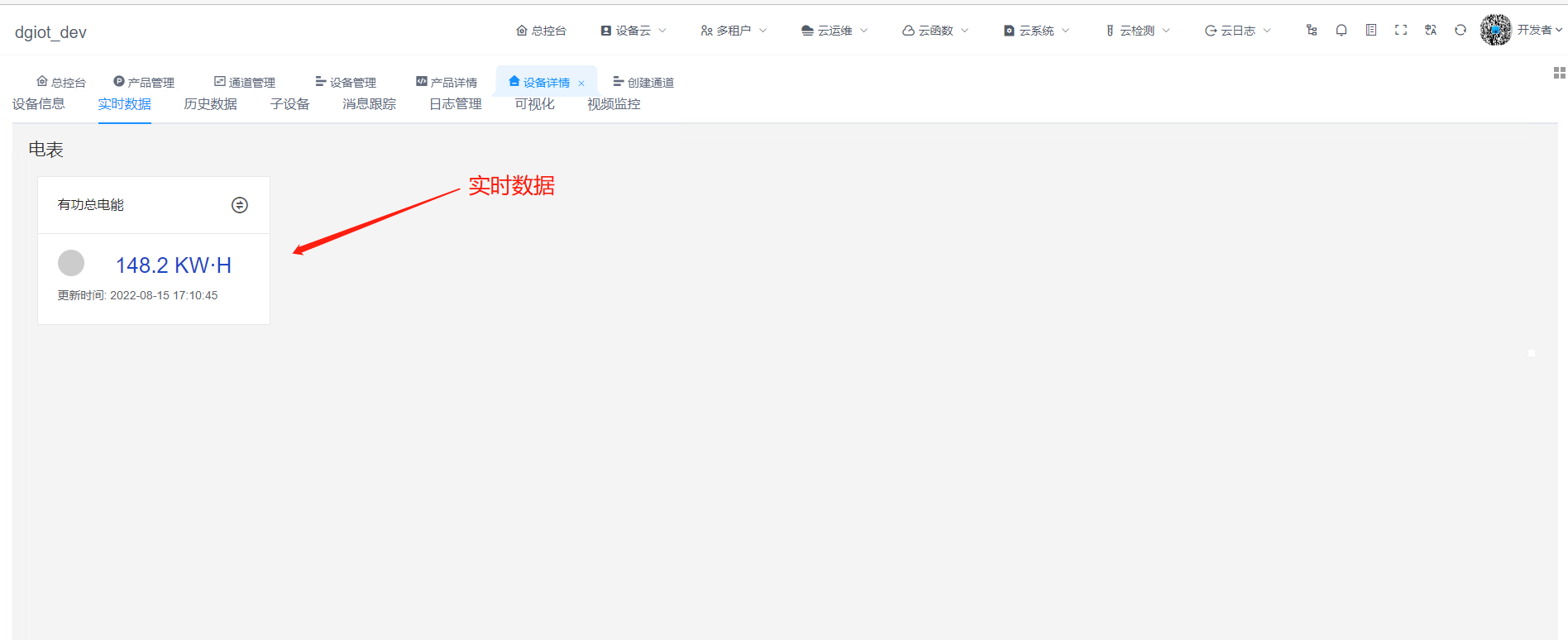

            "name": "有功总电能",
            "required": true,
            "updateAt": "1659080305029"
        }
    ],
    "services": [],
    "tags": []
}COPY

4.如何复制物模型

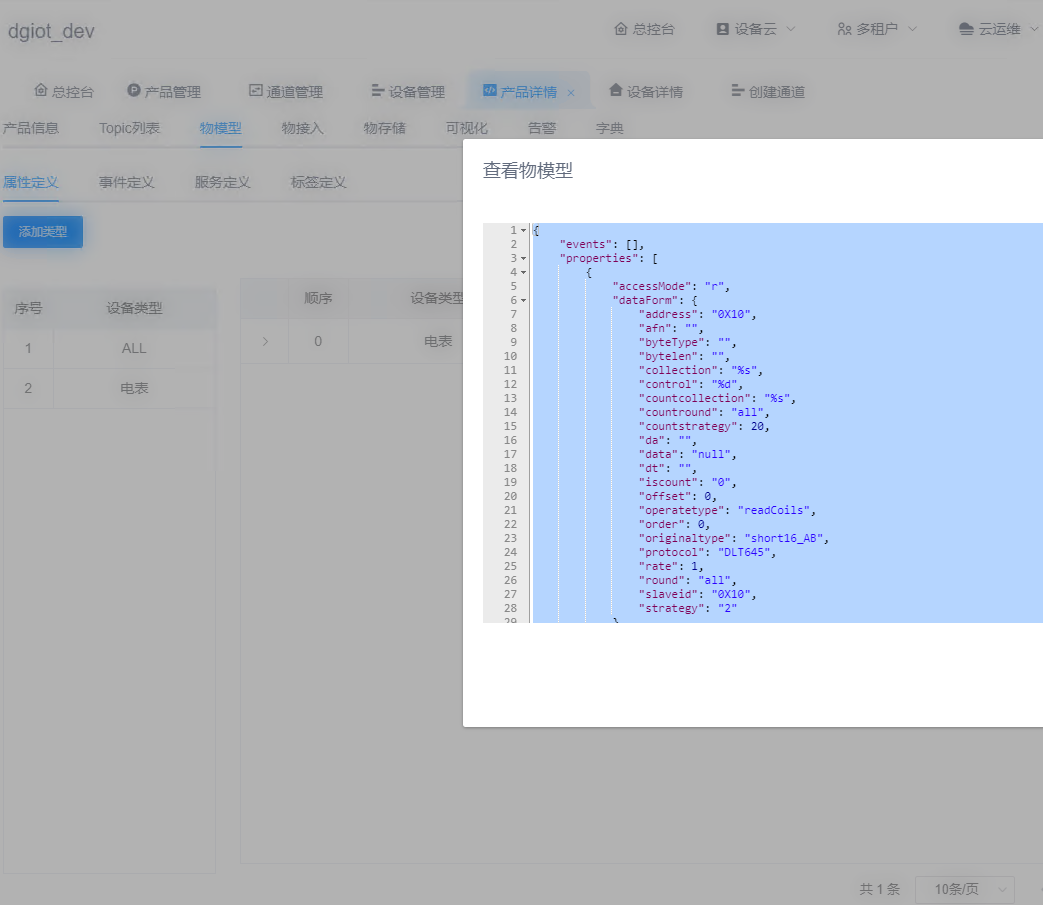

在产品管理-配置-物模型-查看物模型处
