系列文章目录

EC600N（一）–基本信息介绍
EC600N（二）–核心板初次点亮

前言

本次实验使用移远EC600N双排核心板，主要使用AT指令测试模块，测试模块的USB口和3.3V串口。

一、使用前说明

1.供电方式

EC600N模块需要用排针的VIN进行供电，供电如下图所示：

USB口供电可能达不到模块的开机要求(由于串联了二极管，有压降)，一般采用针脚对模块供电。这个设计有点鸡肋。

2. 模块开机状态

当模块开机时，D2和D1这两个LED会长亮几秒，之后D2会闪烁，D1常亮。这个两个LED的颜色不重要，位置重要。我拿到的模块D2是绿色，D1是红色。
这个模块需要的开机功率较大，如果使用分线器请使用外接电源的分线器，否则可能会导致模块无法正常开机。尤其在一个分线器上即使用EC600N核心板和别的单片机，EC600N核心板可能会无法正常开机。

二、AT指令测试

1.测试准备

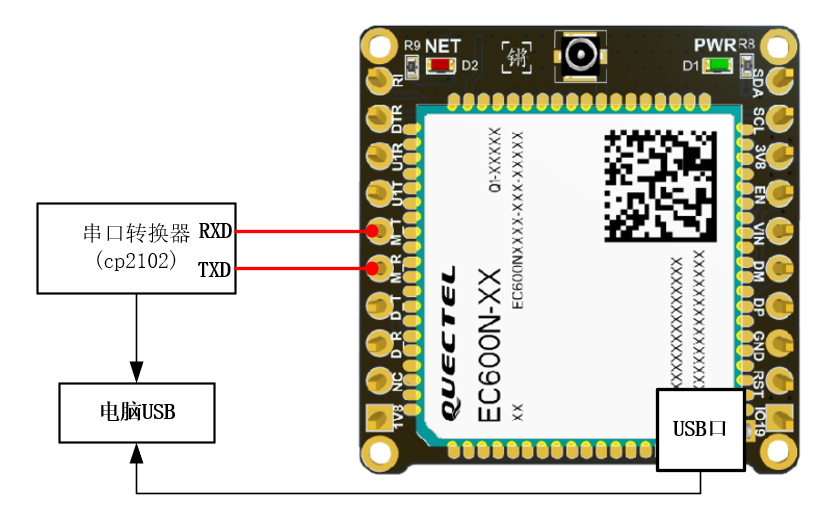

在EC600N核心板供电后（可用串口转换器的5V对模块进行供电），将其3.3V串口连到串口电平转换器，M_T（5脚）接RXD，M_R（6脚）接TXD。然后将串口电平转换器与模块的USB口接电脑的USB如下图：

要特别注意，先对模块供电，然后再接模块的USB，否则模块的USB会无法识别。

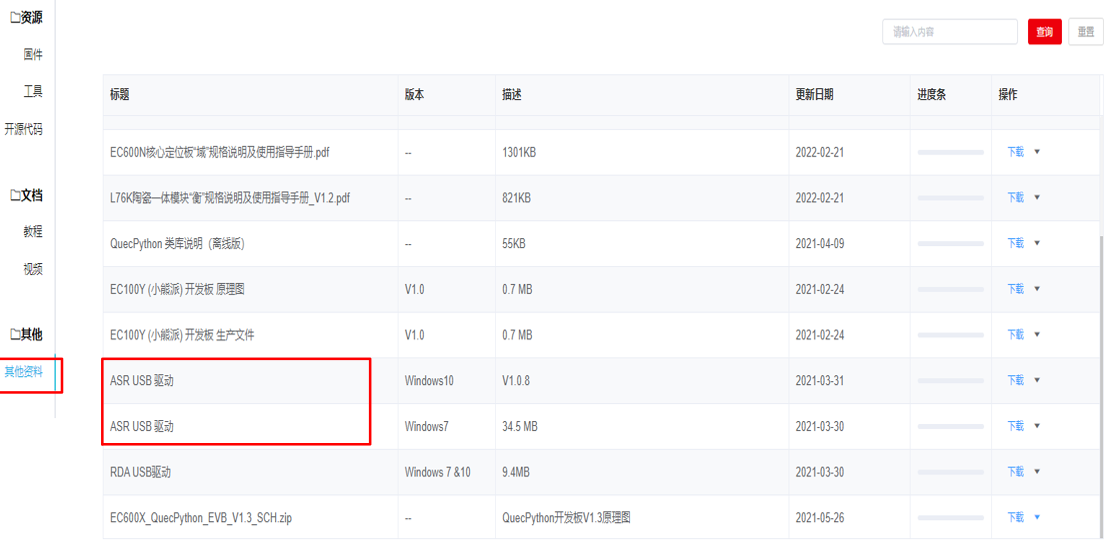

电脑识别EC600N核心板的USB口需要安装驱动，驱动下载地址（2022-3-27），下载并安装如下图驱动，在其他资料中下载对应系统的"ASR USB驱动"。

2.AT指令测试

安照上述流程将线接好后，在电脑的设备管理中，参看端口，如下图：

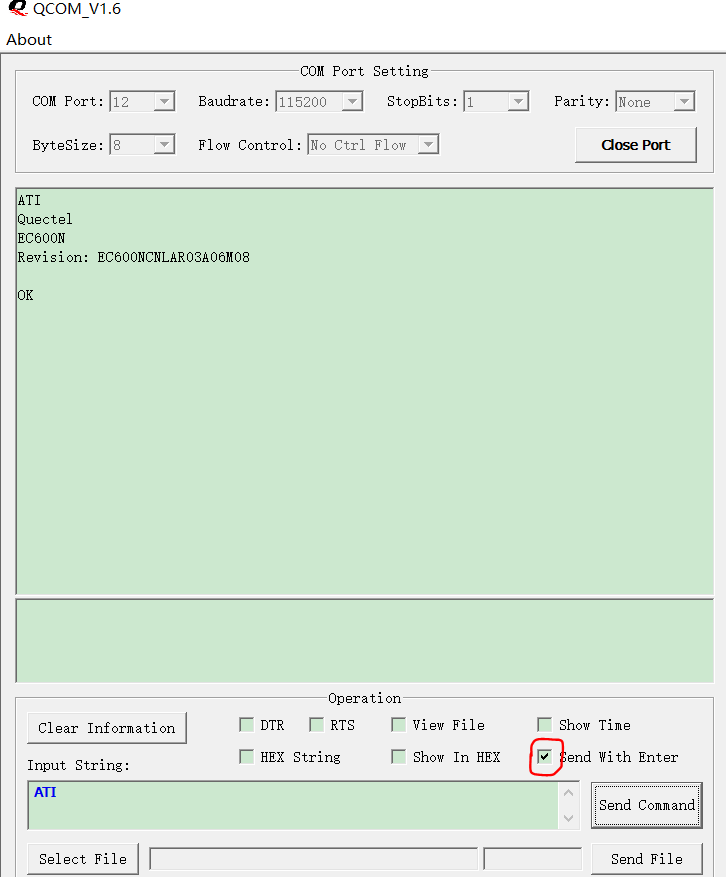

测试AT指令使用COM20,COM12。使用移远官方的串口调试助手“QCOM_V1.6“”，测试模块。使用"ATI"指令打印出模块基本信息。
COM20口也用一样的方式进行测试。注意勾选“send with enter”。

到此基本的测试完成。

三、使用MQTT连接阿里云测试

1.注册阿里云

参考链接，这个帖子有点旧了，与当前阿里云的界面有点不一样。
阿里云网址，注册账号，用支付宝账号就可以直接登录。登录后在搜索界面搜“物联网设备接入”，有如下界面：

点击控制台，如果没开通，点击开通，即可开通阿里云物联网设备接入。如果再次进入可以重复上面的步骤。

2.在阿里云中创建产品

在搜索界面搜“物联网设备接入”，点击进入上一节图片中的“控制台”，进入以下界面：

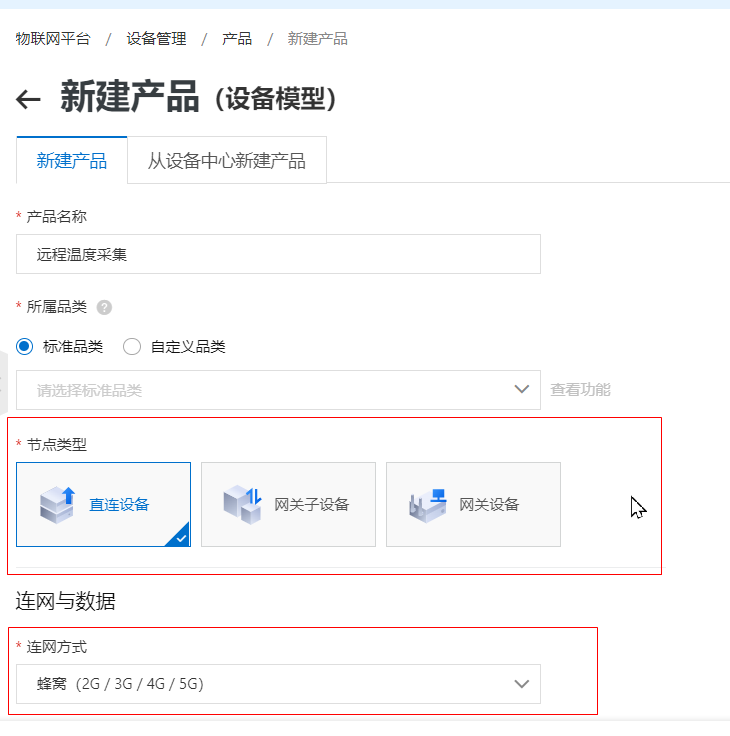

选择设备管理->产品，点击图中的“创建产品”，出现如下界面：

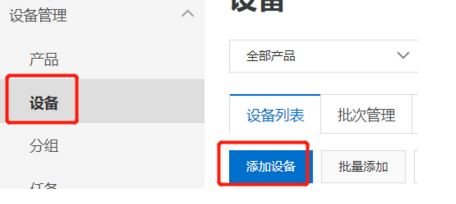

所属品类可以随便填一个，主要节点类型和连接方式的选择。创建产品后在设备里添加设备，如下图：

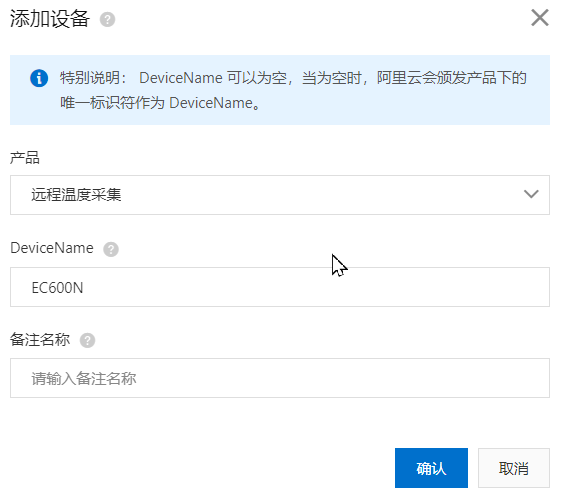

输入设备信息，如下图：

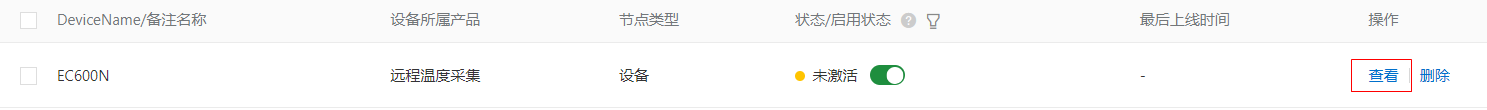

点击确认后，点击下图中的查看：

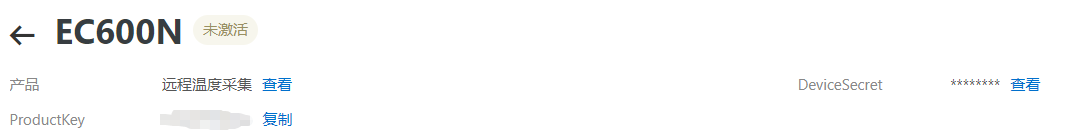

再点击下图中的查看：

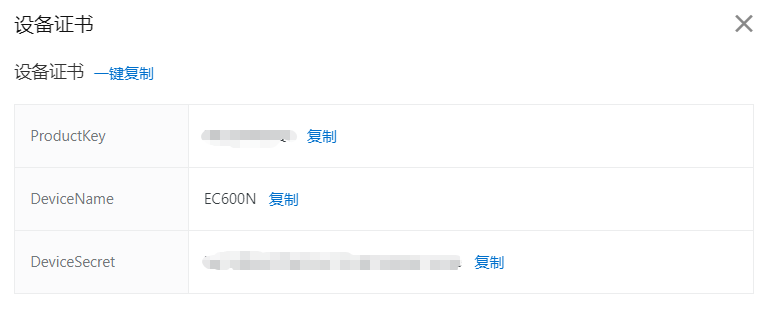

得到下图信息：

记住这些值，在接下来的实验中会用到。到此创建完成。

3.测试核心板4G网络

在进行该测试时需要插好核心板的天线，在核心板中插入SIM卡。
一些常见命令：

AT+CGATT?  //查询附着和分离GPRS业务，返回+CGATT：1附着状态,返回+CGATT：0分离状态
AT+CREG?   //查询网络注册信息，返回+CREG:0,1成功注册上网络，返回+CREG:0,2正在注册，返回+CREG:0,5处于漫游状态
AT+CSQ     //信号质量查询

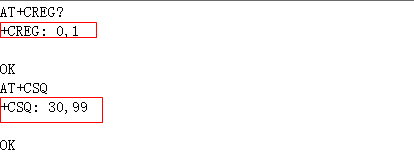

使用“AT+CREG?” 和“AT+CSQ ”测试网络是否正常，返回如下信息，返回+CREG:0,1说明成功注册上网。

4. 通过AT指令开启MQTT连接阿里云

参考文档“Quectel_EC200x&EC600x&EG912Y系列_MQTT_应用指导_V1.1”。
第一步，设置接收方式：

AT+QMTCFG="recv/mode",0,0,1

若成功会返回“ok”。
第二步，配置阿里云信息：

AT+QMTCFG="aliauth",0,"ProductKey","DeviceName","DeviceSecret"  //填入对应第二节的信息

若成功会返回“ok”。
第三步,打开MQTT服务

AT+QMTOPEN=0,"iot-as-mqtt.cn-shanghai.aliyuncs.com",1883

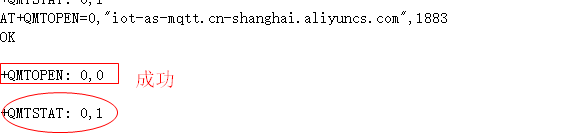

若成功会返回如下图：

“+QMTOPEN: 0,0”表示连接成功，连接成功后要尽快连接设备，否则会自动断开连接返回“+QMTSTAT: 0,1”。此时要重新输入上述指令。
如果出现“+QMTOPEN: 0,2”表示打开出错或已经存在打开的网络，可以通过“AT+QMTCLOSE=0”关闭网络后，重新使用AT+QMTOPEN=0,“47.93.196.203”,1883打开网络。
连接MQTT设备：

AT+QMTOPEN=0,"iot-as-mqtt.cn-shanghai.aliyuncs.com",1883
AT+QMTCONN=0,"DeviceName"

连接成功后返回：

OK
+QMTCONN: 0,0,0

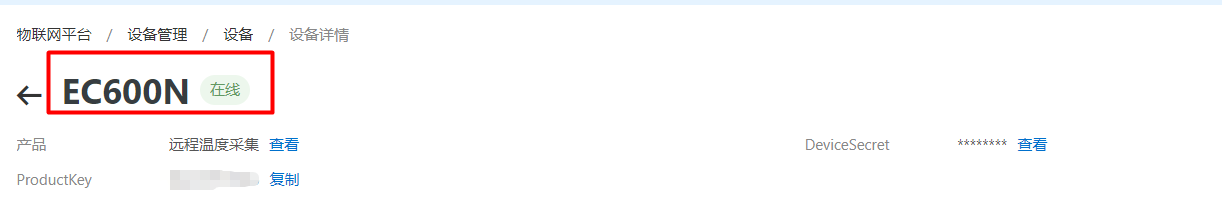

此时在阿里云网页端可以看到设备在线：

到此基本的连接完成。

4.通过MQTT向阿里云发消息

4.1订阅话题

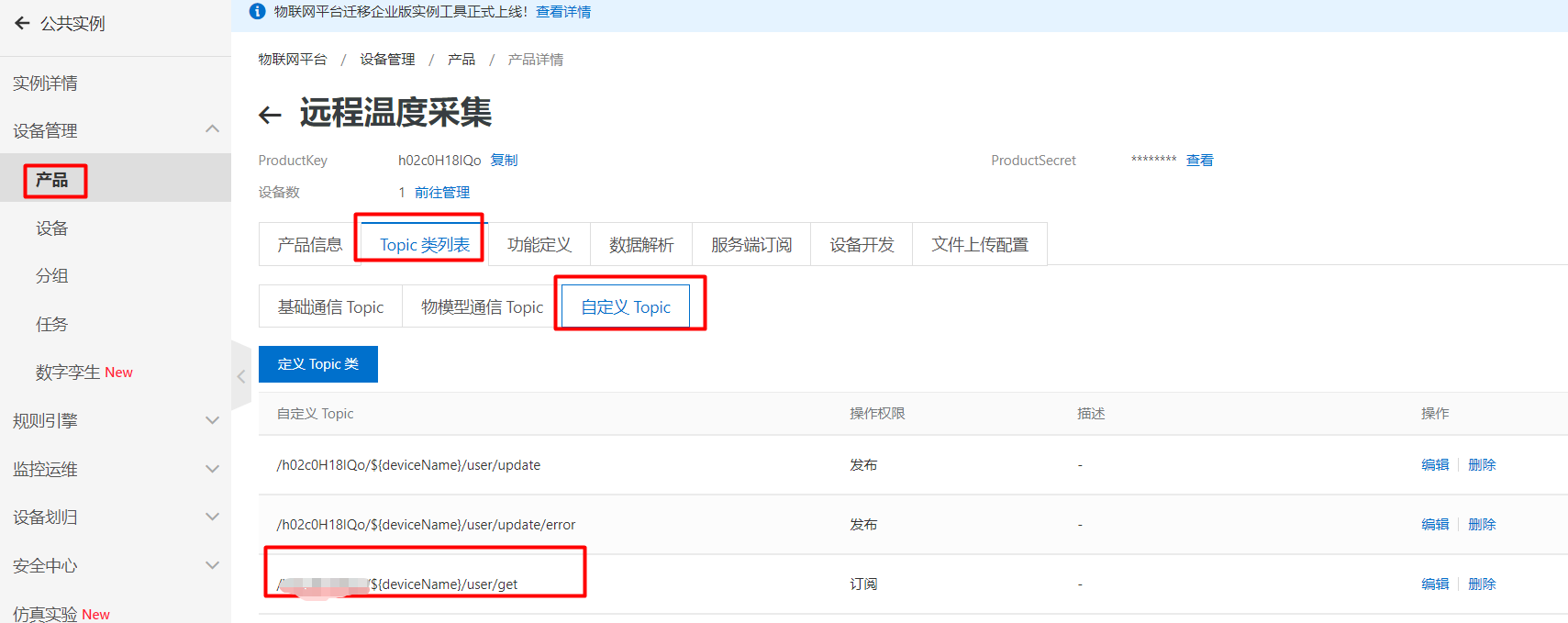

在第3节的基础上，即设备要在线。打开如下界面：

记录订阅的话题，输入以下指令

AT+QMTSUB=0,1,"/ProductKey/${deviceName}/user/get",0
//成功返回如下信息
OK
+QMTSUB: 0,1,0,1

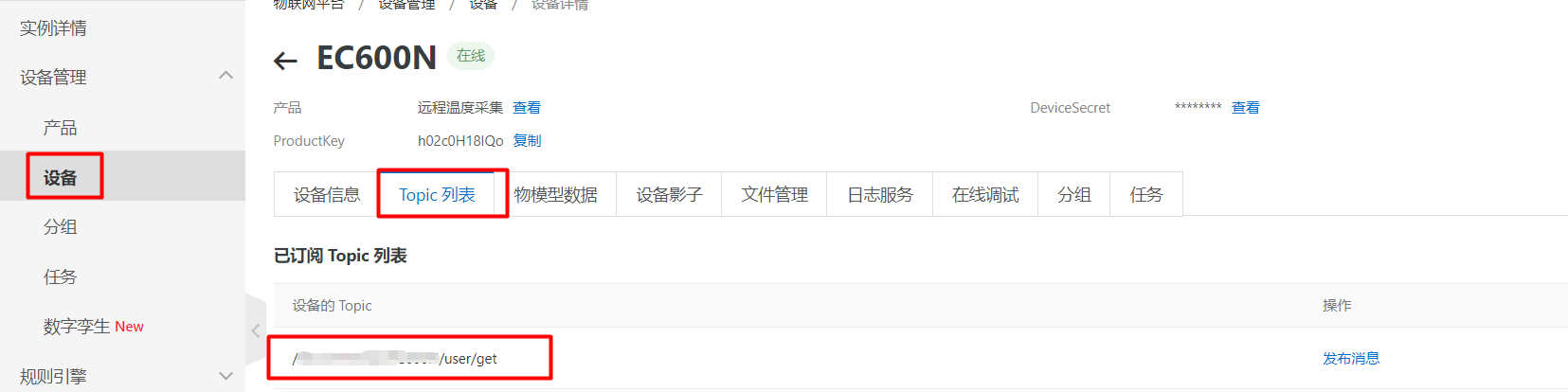

在设备界面中可以看到如下，这表示订阅消息成功

4.2使用订阅的话题发布消息

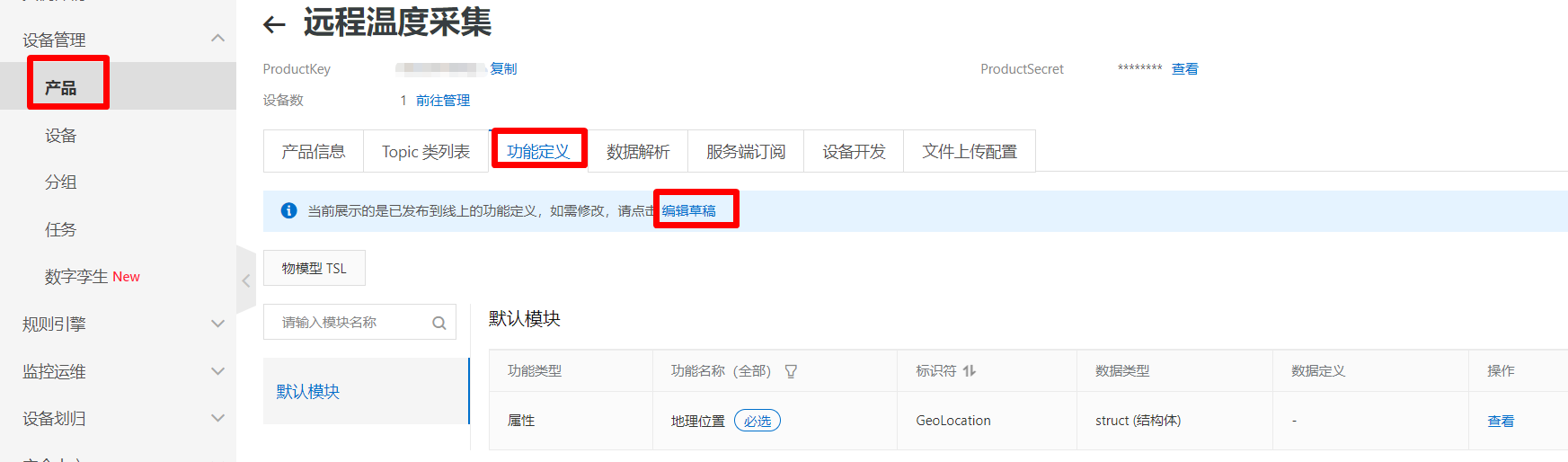

首先在阿里云上定义要传递的数据，操作如下图。选择产品–>功能定义–>编辑草稿。

点击编辑草稿，出现如下界面

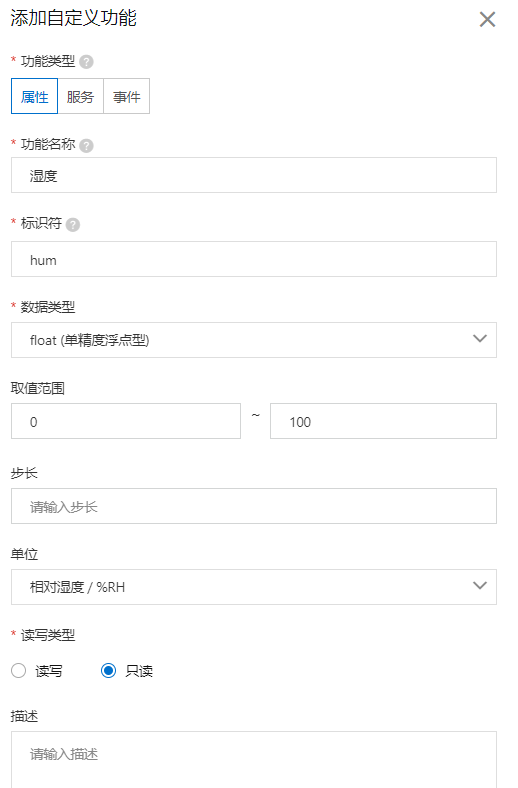

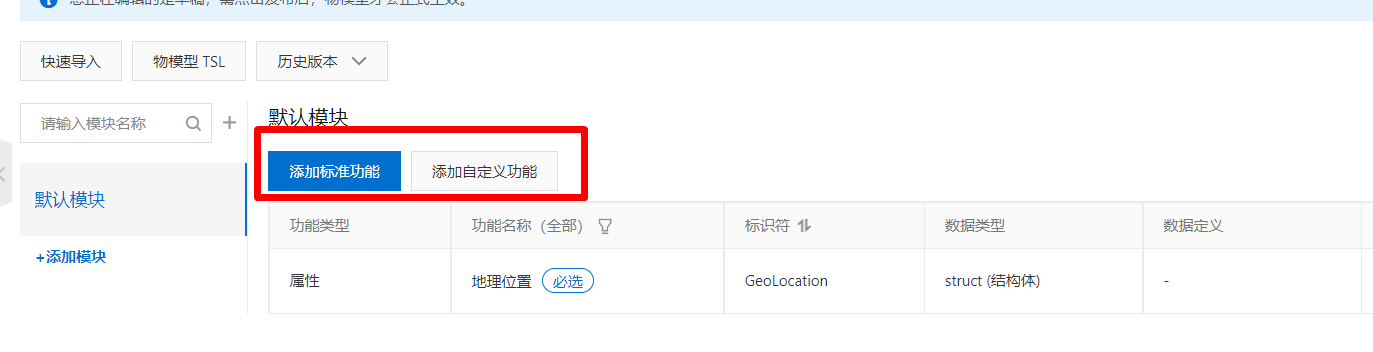

添加标准功能和添加自定义功能可以任选一个，我选择添加添加自定义功能，设置界面如下图

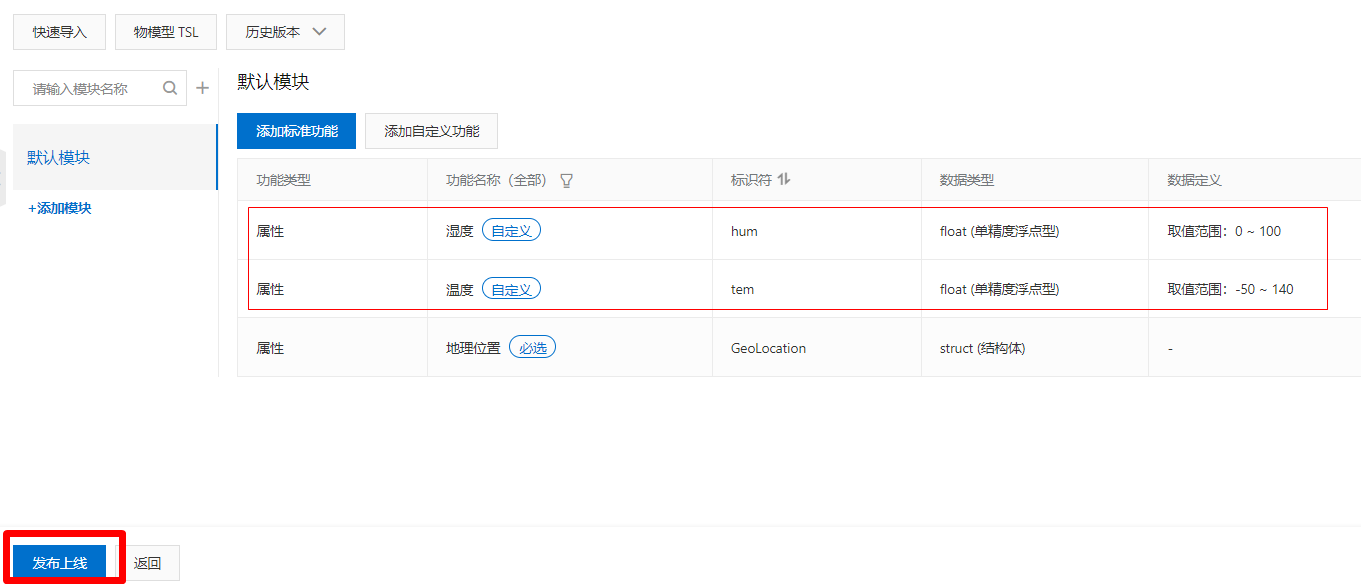

这里定义了两个数据，定义好后点击“发布上线”：

在产品中如下图找到话题。

输入指令：

AT+QMTPUBEX=0,0,0,0,"图中的话题",26  //26指26个字符
//出现
AT+QMTPUBEX=0,0,0,0,"/sys/******/*****/thing/event/property/post",39
>
//继续输入
{params:{tem:25.5,hum:78}}  //26个字符
//返回
OK

注意，发布是的字符数要和发布的消息一致。

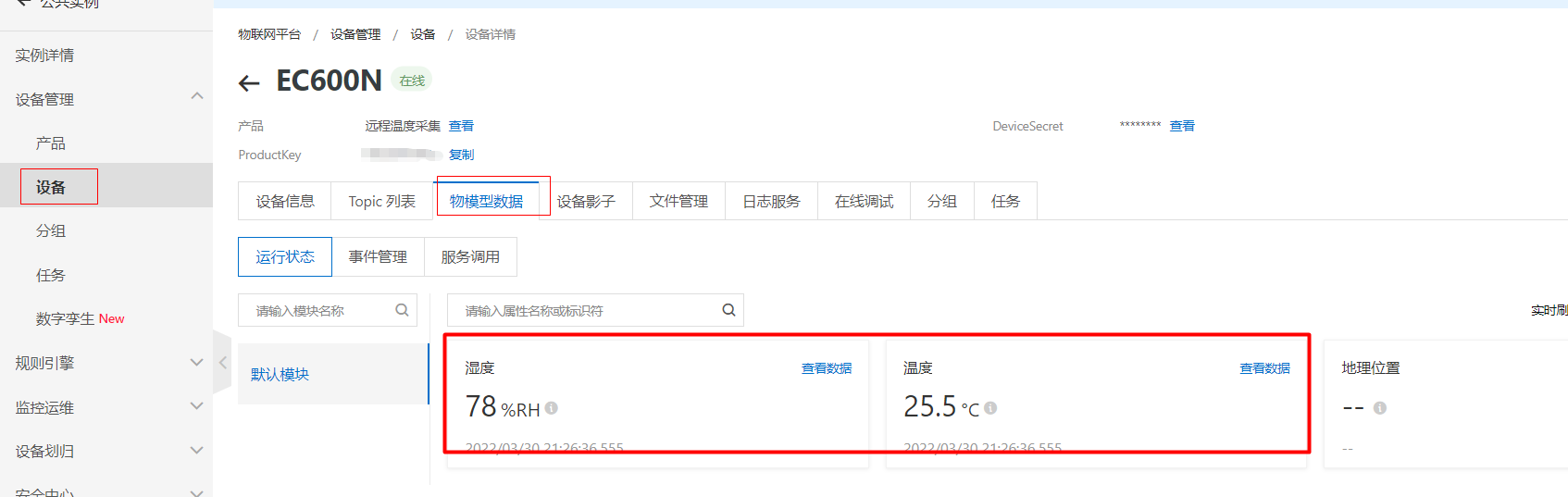

在阿里云中可以看到传回的数据如图：

到此传输实验完成。

AT+QMTDISC=0  //断开MQTT连接
