大白NB-IOT 移远BC26模块模组快速入门）
大白BC26开发板V1.2版本功能示意图
开发板集成：USB接口转双串口芯片、主串口和调试串口接口处有LED信号指示灯。用microUSB可以获取到BC26和基站通信的log数据。BC26所有1.8V的IO口都转换成了3.3V的电平,开发板留出了BC26的3个调试串口、所有GPIO口、I2C接口、SPI接口、休眠唤醒接口、BC26电源启动接口、BC26复位接口、3.3V和5V电压输出接口、GND接口。
查看详细原理图点击打开链接,下面分步骤详细介绍怎么使用我们的评估板进行自己的学习开发。
***************************************
需要大白BC26评估板的点击打开链接
***************************************
第一步：插入NB卡，上电

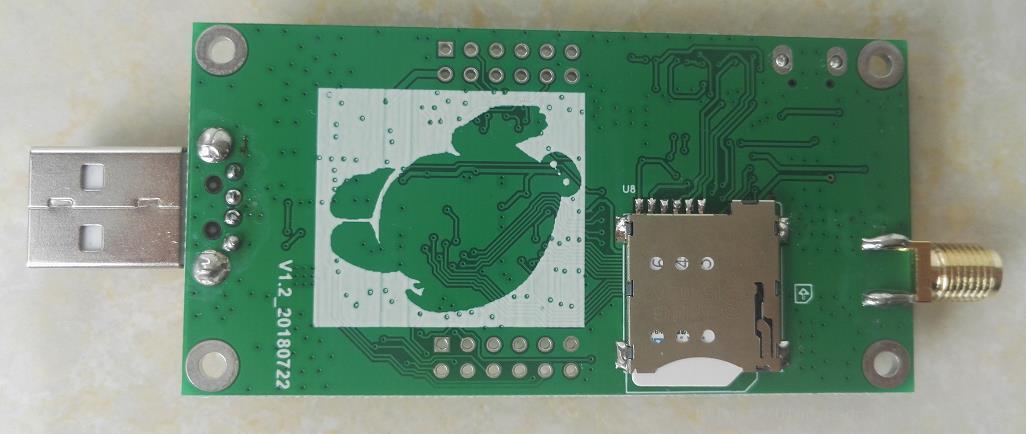

模块接上天线，插入NB卡（电话卡和普通的物联网卡不能用，必须是NB的物联网卡），如下图。

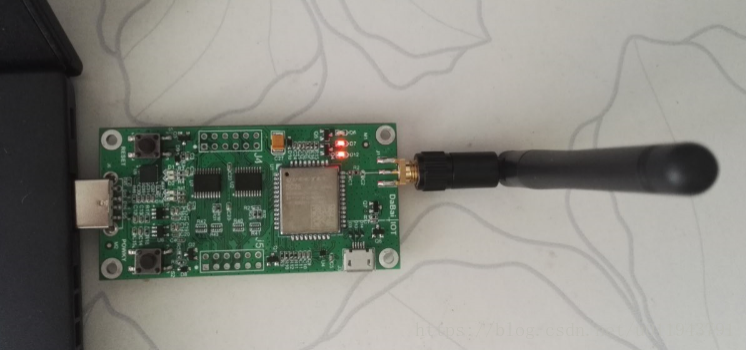

USB口插到电脑USB口，模块即可上电，刚插上电脑时，大白评估板会上电。由于BC26有开机键，所以先选好COM口。
第二步：查看COM口

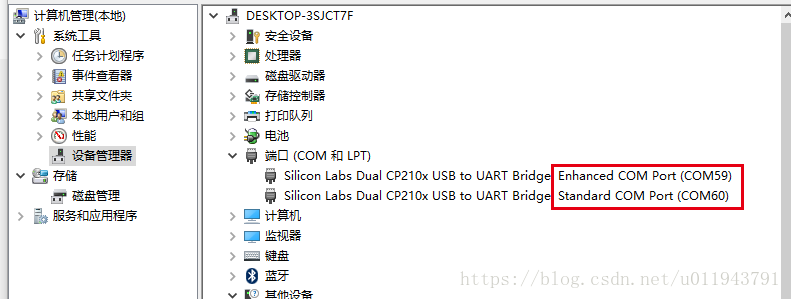

把BC26开发板插入电脑的USB接口，在电脑设备管理器中查看COM口（需要先安装USB转双串口芯片的驱动），如下图，Standard COM Port(COM60)是BC26的主串口，Enhanced COM Port(COM59)是BC26的debug串口。打开串口调试助手，选择Standard COM Port(COM60)作为AT指令输入的COM口。
第三步：设置串口助手

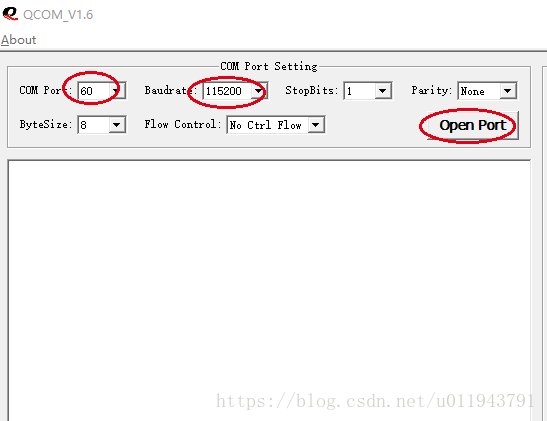

打开串口工具QCOM,软件下载点击打开链接。选择相应的COM口，我的是COM60，BC26模块出厂主串口波特率默认都是115200bps，所以这里波特率选115200，其他选项如下图默认。单击OpenPort。

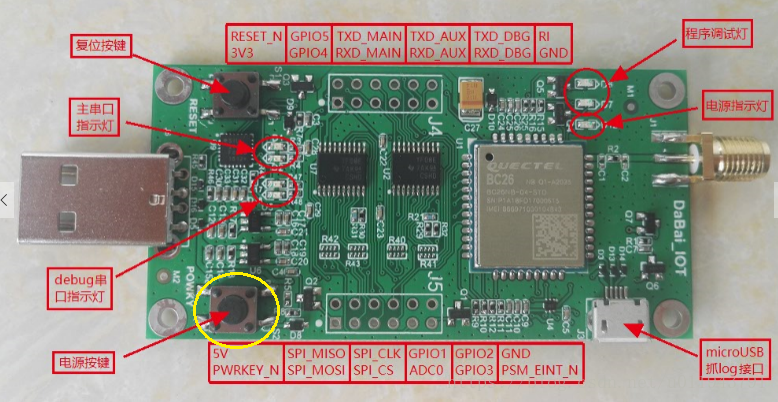

由于BC26存在开机键，所以需要先按一下BC26的电源按键S2,如下图黄色圈的按键。

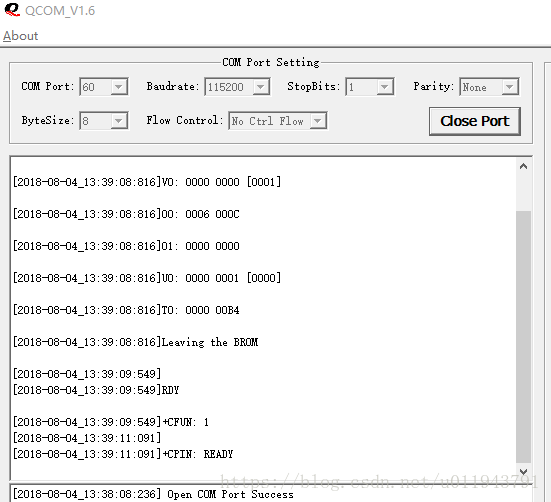

此时BC26模组会开机启动，发出一串开机数据，如下图，同时可以看到大白评估板的串口发送指示灯会闪烁几下。
BC26开机启动后就可以开始输入AT指令啦！
测试模块是否正常工作：

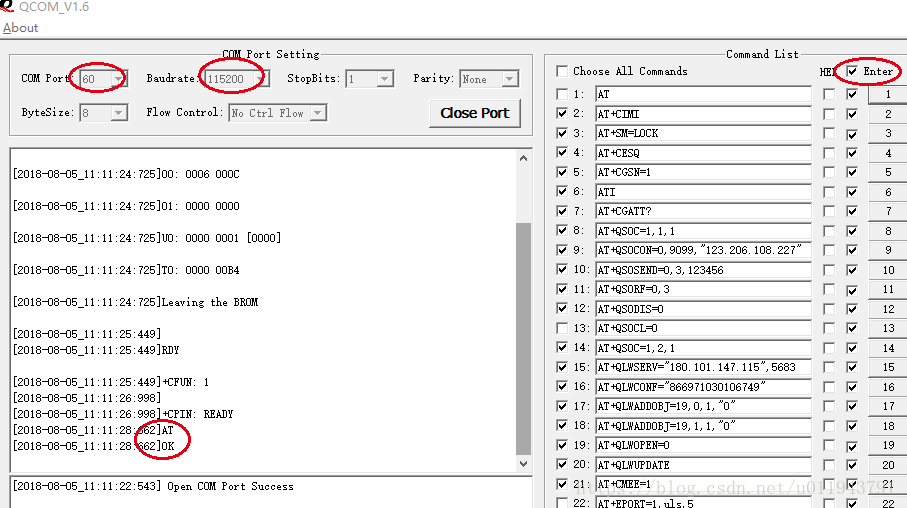

注意：所有AT指令后都是需要回车的，这样BC26才能识别出指令，所以如下图在Enter左边勾选回车选项。
注意：BC26模组7S钟内没有任何指令操作，默认会自动进入PSM低功耗模式，进入PSM模式时，发任何指令都是无效的。如果自动进入PSM后，请按下电源键，BC26模块就会退出PSM模式，如果还是没退出PSM模式，请重新插拔USB。如果不想让BC26自动进入PSM模式，请发送指令：AT+SM=LOCK，返回OK后，BC26就不会自动进入PSM模式啦！如果还想让它自动进入低功耗模式输入指令：AT+SM=UNLOCK即可。
如下图输入指令：AT，点击发送后（串口接收指示灯会闪烁），返回OK（串口发送指示灯会闪烁），说明评估板正常工作。
常用AT指令：
本文中所有命令绿色表示发送的指令，蓝色表示评估板收到指令后回复的数据。所有AT指令的详细说明可以参考Quectel_BC26_AT_Commands_Manual_V1.0_Preliminary_20180105这个文档，进行详细的了解,遇到指令相关问题请先参考这个官方权威的文档，这个官方英文文档还是很容易理解的而且说明的挺详细的。

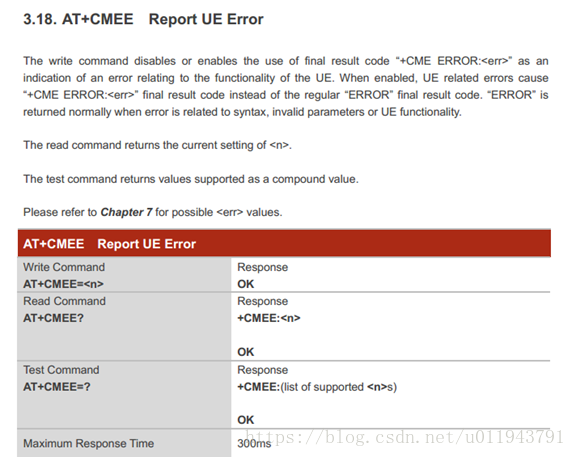

1、开启UE Error的报告
AT+CMEE=1 // Report UE Error
OK
这个命令是开启UE Error的报告，开启后，后面发送指令如果出错，BC26串口会主动返回错误代号。
具体错误代码需要参考AT指令手册的第七节Error Values,如下图所示：

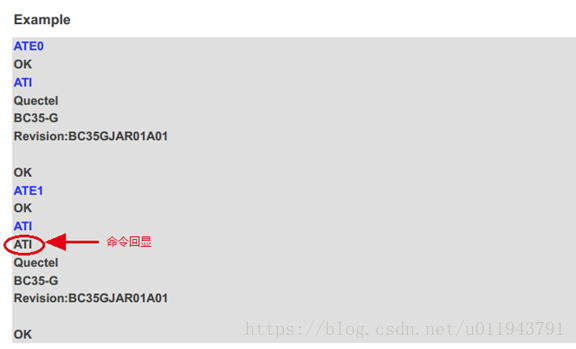

2、设置命令回显

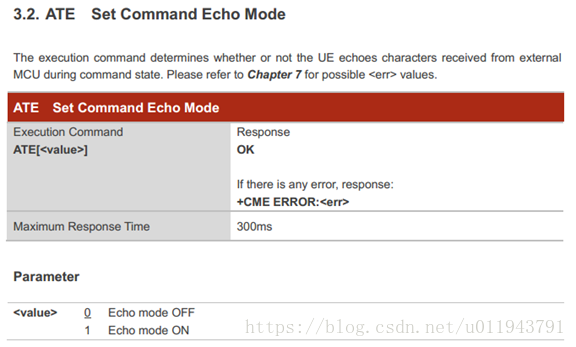

ATE1 //Set Command Echo Mode 设置命令回显，就是你发送的指令内容会在串口助手中显示出来
OK
3、查看软件版本号
ATI //查看软件版本号
Quectel_Ltd
Quectel_BC26
Revision: BC26NAR01A05_OCPU_BETA0423
4、查看IMEI号(International Mobile station Equipment Identity) 产品序列号
AT+CGSN=1
+CGSN: 866971030547330
OK
第四步：注网
按下电源按键开机后，等待大概十几或者几十秒钟，如下图BC26模块主串口会自动输出一个IP地址（这个IP地址不定），表示自动注册网络成功。
开机成功后输入以下流程，由于模块默认是自动注网模式，开机模块就会自动进行注网，以下流程只是查询模块状态。
1、查看模块是否正常工作：
AT
OK //返回OK，说明模块正常。
2、检查SIM卡是否读卡成功：
AT+CIMI //检查SIM卡是否读卡成功。
460001357924680
OK //返回OK说明SIM卡读取成功，如果出现ERROR请检查SIM是否插好
3、查看信号强度：

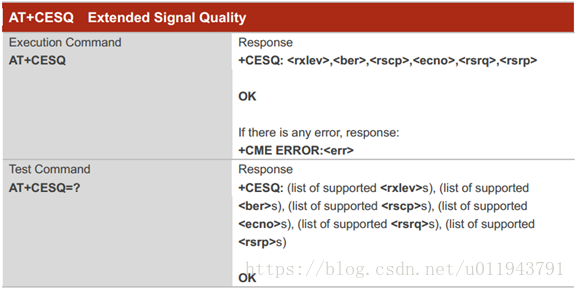

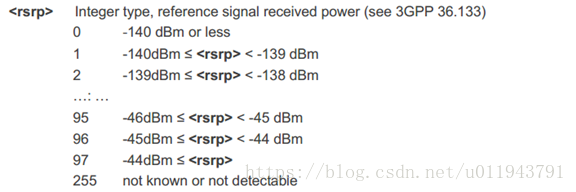

如下图是AT+CESQ指令的详细介绍。
AT+CESQ //查看信号强度，刚上电入网的时候一般获取信号会比较慢，可以不断的发送这个指令，实时刷新最新的信号状态，大概等30s左右或者更久一点（就像手机刚开机时获取网络信号一样）就能连上网络了。
+CESQ: 43,99,255,255,30,69 //第一个数为43说明接收信号强度还不错
OK
如果第一个参数返回0或者99，说明没有找到信号，这时需要查看是否入网成功。

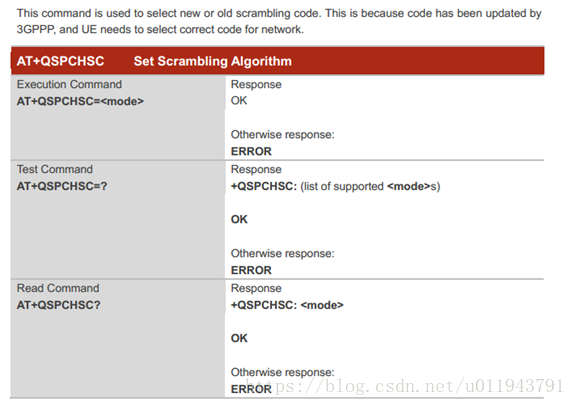

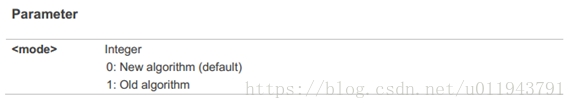

AT+QSPCHSC? //查看置乱算法返回值
+QSPCHSC: 1 //返回1可以入网，返回0的话是入不了网的，需要AT+QSPCHSC=1指令设置成1
如果过了一段时间后，第一个数据返回的还是0或者99，请先进行步骤4的操作，切换到其他频段试试。
4、查看频段：
4.1查看BC26支持的频段：
AT+QBAND=?
+QBAND: (1,2,3,5,8,12,13,17,18,19,20,26,28,66)
OK
4.2查看当前所在的频段：
AT+QBAND? //查看当前所在的频段。
+QBAND:5
OK
BC26模块为全频段，BAND5为电信频段，BAND8为移动联通频段。我的是电信卡，所以在BAND5频段
4.3切换频段：
AT+QBAND=5 //BC26为全频段，BAND5为电信频段，BAND8为移动联通频段。开发者需要根据自己的卡信息设置频段
OK
5、查看入网状态：
AT+CGATT?
+CGATT:1 //返回0为入网失败，返回1为入网成功。
OK
AT+CGATT?返回1就表示入网成功，可以进行下面的业务。
如果入网不成功即AT+CGATT?返回+CGATT:0，则需检查是否有信号。
第五步：发送和接收TCP数据

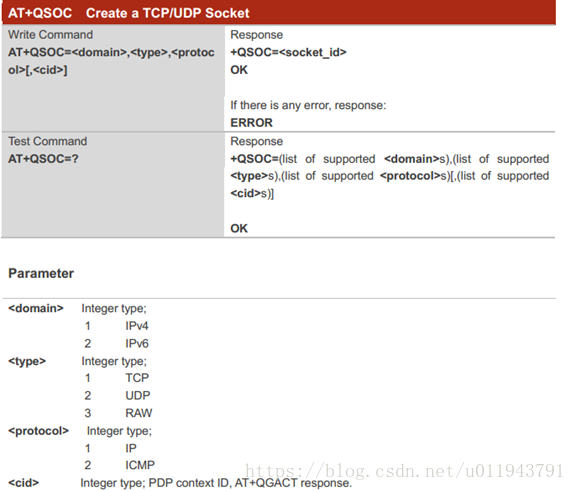

1、 Create a socket：
AT+QSOC=1,1,1 //Create a socket
+QSOC=0
OK
2、Connect to server

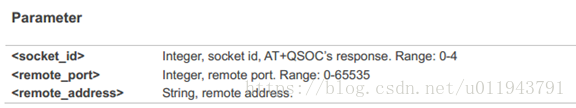

AT+QSOCON=0,9099,"123.206.108.227" //Connect to server，这个是大白自己搭建的服务器地址，用于测试网络通信
OK
3、Send the messages
数据用HEX形式表示：

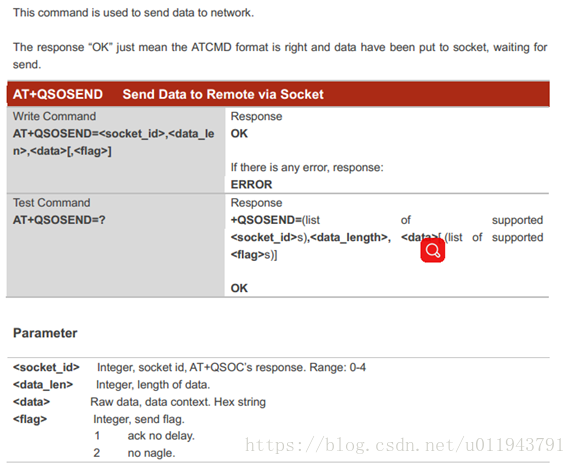

AT+QSOSEND=0,3,123456 //Send the messages: 0x12 0x34 0x56
OK
+QSONMI=0,3 //收到大白服务器的回复，数据长度为3
PS：如果想发送字符串，比如：“abc”,先将字符串转换成十六进制：0x61 0x62 0x63，再发送。
AT+QSOSEND=0,3,616263 //Send the messages: 0x61 0x62 0x63
OK
+QSONMI=0,3 //收到大白服务器的回复，数据长度为3
4、Read the Messages
AT+QSORF=0,3 //查看服务器回复的数据，如果没返回数据就多查几次
0,123.206.108.227,9099,3,123456,0
OK
5、DisconnectSocket
AT+QSODIS=0
OK
6、Close the socket
AT+QSOCL=0 //Closethe socket
OK
第六步：发送和接收UDP数据
1、Create a socket
AT+QSOC=1,2,1 //Create a socket
+QSOC=0
OK
2、Connect to server
AT+QSOCON=0,9099,"123.206.108.227" //Connect to server
OK
3、Send a message
AT+QSOSEND=0,3,123456 //Send the messages: 0x123456
OK
+QSONMI=0,3,3BX
4 、DisconnectSocket
AT+QSODIS=0
OK
5、Close the socket
AT+QSOCL=0 //Closethe socket
OK
