骑士智能科技M5310模块连接中移OneNet平台实现数据交互

一、实验目的
使用骑士智能科技M5310模块加USB转串口，连接到中移OneNet平台上，并实现温湿度数据交互

二、准备工作
硬件：骑士智能科技M5310模块 + 移动NB卡、USB转串口、天线
软件：C:AAANBIoT&LoraWAN骑士智能科技技术资料M5310开发板M5310中移ONENET固件B657SP5M5310-MONH1S04_4.0.0.05030836_release-B8.fwpkg

三、概述
M5310模块内置华为海思Hi2110 NBIoT芯片，模块支持移动B8频段，可以通过LWM2M协议连接中国移动OneNet平台，也可通过COAP协议连接华为OC平台。本文档介绍如何使用骑士智能科技M5310模块加USB转串口，连接到中移OneNet平台上，并实现温湿度数据交互。
中移OneNet平台是一个强大的IoT平台，用户的NB设备可在该平台进行注册，并且NB设备发出的数据会在该平台显示，平台也支持读取、写入数据到NB设备。

四、实验步骤
一、硬件连接
将USB转串口连接上骑士智能科技M5310模块，接线图如下，然后插入移动NB卡，注意卡的方向。
USB转串口 M5310模块
3V3 ----------------- VCC
GND ----------------- GND
TXD ----------------- RXD
RXD ----------------- TXD

二、申请OneNET账号
在此链接申请账号：https://open.iot.10086.cn/passport/reg?appid=1

三、烧写固件
1.安装UE Updater，这个软件用来给M5310模块烧写固件，也就是更新Hi2110代码。安装软件位置：C:AAANBIoT&LoraWAN骑士智能科技技术资料M5310开发板UEUpdaterUI-3.22.0.14.msi
2.将USB转串口接上电脑，打开UE软件，导入固件（这里我们烧写B657SP3固件），点Update，等待固件烧写结束。
3.烧写完成后，打开串口，选择串口号，波特率9600，发送AT+NRB+回车复位模块，再发送AT+CGMR+回车查询固件版本，如固件版本为B657SP3，说明固件已成功烧写。

四、中移OneNet平台端设置
1.https://open.iot.10086.cn/productv4 右上角“创建产品”，填写相关信息，根据自己实际开发的产品填写
2.点击“确定”，点击“立即添加设备”，或者后续再添加也可以，在填写设备信息时，IMEI和IMSI需要如实填写，IMEI是M5310模块序列号，在模块外层标签上可看到，IMSI是SIM卡的序列号，两个序列号都可以通过AT命令查询
3.设备添加完成后，可以看到目前的设备状态是离线的，稍后我们会让设备上线并实现数据交互。

五、终端入网
终端入网的详细步骤如下所示：
Step 1：终端上电，执行“AT+NRB”复位终端。如果返回OK，表示终端正常运行。
Step 2：执行“AT+NBAND?”查询模块频段。如果执行成功，返回+NBAND:8。说明是移动频段（8），其他频段：电信850M（5），说明返回值和模组频段不对，请手动设置频段，方法：AT+NBAND=频段，比如AT+NBAND=8，返回OK，说明设置为移动频段成功
Step 3：执行“AT+CGMR+回车”，查询固件版本，返回B657SP5，说明是固件是SP5版本。
Step 4：执行“AT+CGSN=1”查询设备IMEI号。。
Step 5：执行“AT+CFUN=1”开启功能开关。如果执行成功，返回OK。
Step 6：执行“AT+CIMI”查询SIM卡的IMSI号码
Step 7：执行“AT+CSQ”查询信号值，返回31，99.说明接收到31个信号，如果返回两个99，则表示没有信号，此时需要检查一下SIM卡是否有问题，射频是否有问题等
Step 8：执行“AT+CGATT=1”手动附着网络，如果执行成功，返回OK。
Step 9：执行“AT+CGATT？”查询是否附着网络，如果附着成功，返回1，返回0说明没有附着网络。
Step 10：执行“AT+CEREG=1”使能EPS注册网络上网，如果成功，返回ok
Step 11：执行“AT+CEREG？”查询注册网络是否成功，如果成功，返回1，1，第一个参数1表示是能注册网络成功，第二个参数1表示注册网络成功，返回0说明没有附着网络。
Step 12：执行“AT+NUESTATS”查询设备当前状态，返回：
Step 13：执行“AT+NSOCR=DGRAM，17，5386，1”，在UE上创建本地UDP端口号并关联到UDP协议，返回0，返回的0为Socket Number，范围为0-7

六、设备注册及指令订阅
Step 1：进行设备注册，这一步很重要，有两种方法：

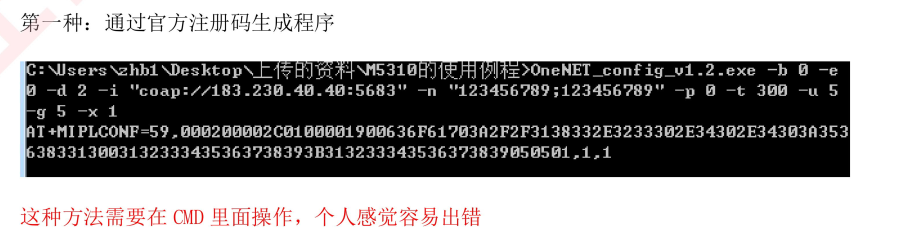

（1）

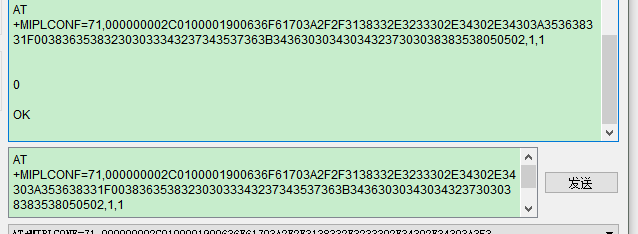

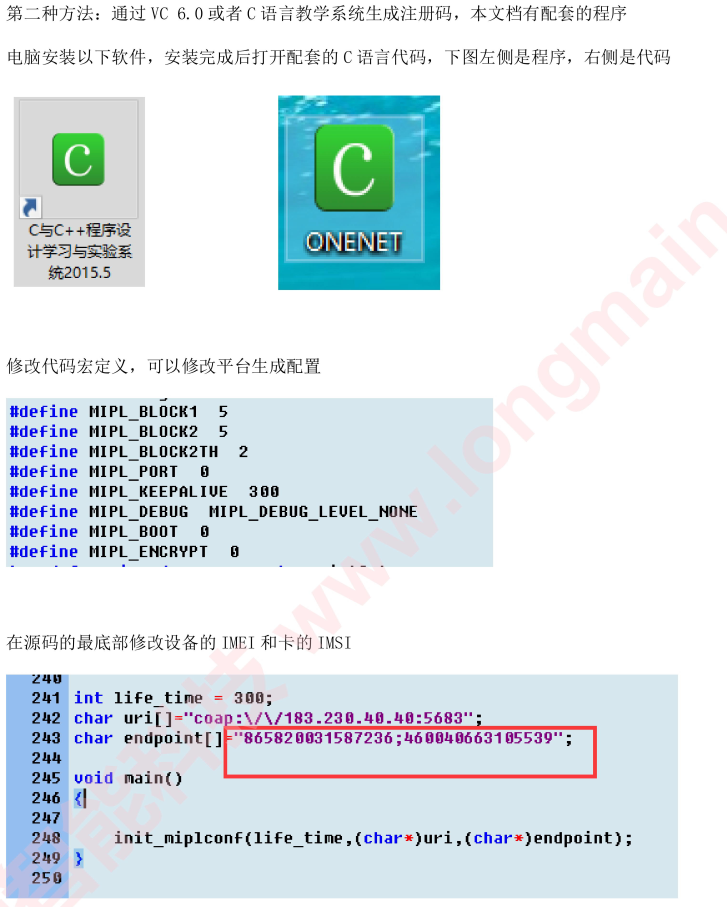

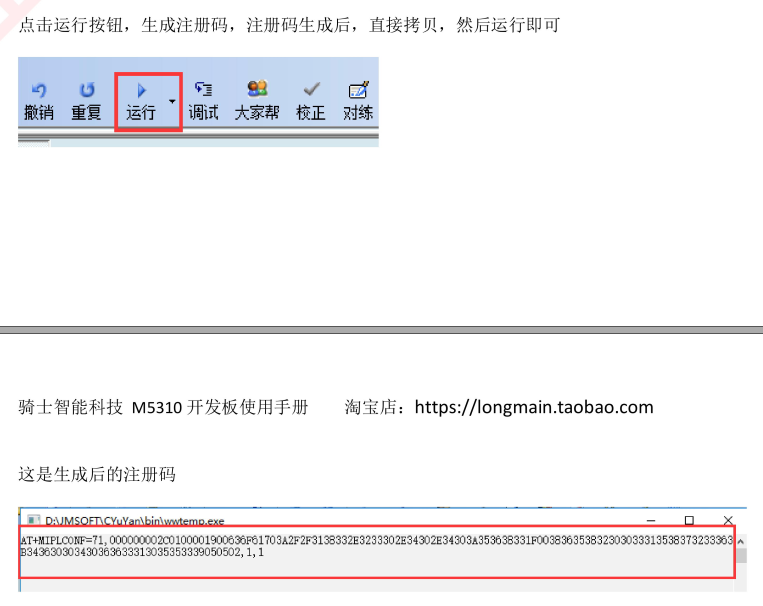

（2）



Step 2：订阅Object组，我们以温湿度为例，在我们的设备中，我们要创建两个Object，一个是温度，一个是湿度，在“C:AAANBIoT&LoraWAN骑士智能科技技术资料M5310开发板LWM2M下Object和Resource定义.pdf”可以看到Object的定义

在订阅Object时，注意固件版本：
如果是SP3的版本，那么使用AT+MIPLADDOBJ=0,3303,0（温度Object）和AT+MIPLADDOBJ=0,3304,0（湿度Object）
如果是SP5的版本，那么参考C:AAANBIoT&LoraWAN骑士智能科技技术资料M5310开发板M5310 AT Command B657SP5-v4.0N-B8-0426.pdf手册

Step 3：订阅Resource参数，我们以温湿度为例。订阅Resource参数使用MIPLNOTIFY指令，订阅后的Resource资源，在登陆成功后，将在OneNET平台的资源管理界面中呈现。
AT+MIPLNOTIFY=0,3303,0,5700,4,“29.2”,1温度
AT+MIPLNOTIFY=0,3303,0,5700,4,“29.2”,1湿度
至此，我i们完成了设备的注册以及温湿度指令的订阅，接下来我们要让设备登陆上ONENET平台

七、设备登陆OneNET平台及数据交互
1.登陆指令：AT+MIPLOPEN=0,300，这里的300表示登陆超时时间，如果超过该事件，模组还未收到平台的登陆响应，则模组登陆失败可以看到模组登陆成功
2.我们进入OneNET平台，刷新下页面，可以看到刚才注册的设备状态现在是”在线“了，表明模组已经成功接入OneNet平台

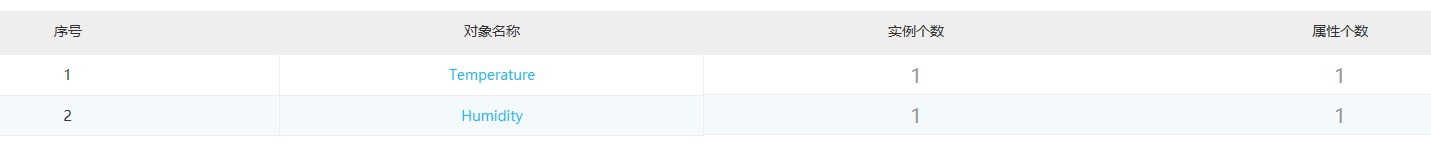

3.点击设备名称，可以看到我们刚才订阅的两个Object：温度和湿度：

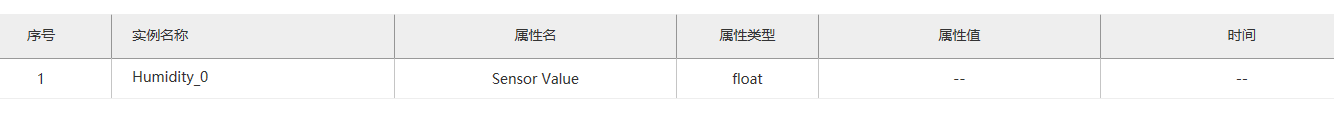

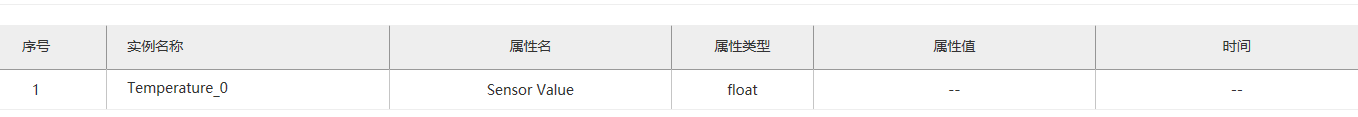

4.继续点击温度和湿度的Object，可以看到对应的Object下属性值是没有的，我们需要主动上报，这里才会显示：

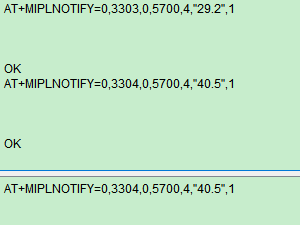

5.数据主动上报使用MIPLNOTIFY指令，如下：
AT+MIPLNOTIFY=0,3303,0,5700,4,“29.2”,1
AT+MIPLNOTIFY=0,3304,0,5700,4,“40.5”,1
再点开温湿度的Object，可以看到刚才上报的数据已经收到了：

至此，我们完成了NB设备接入中移OneNET平台并实现数据交互，更深入的研究待用户自己研究。可以看出，接入中移onenet平台比接入华为OC平台要简单许多，操作也更方便。

八、使用代码让设备登陆OneNET平台并实现数据交互

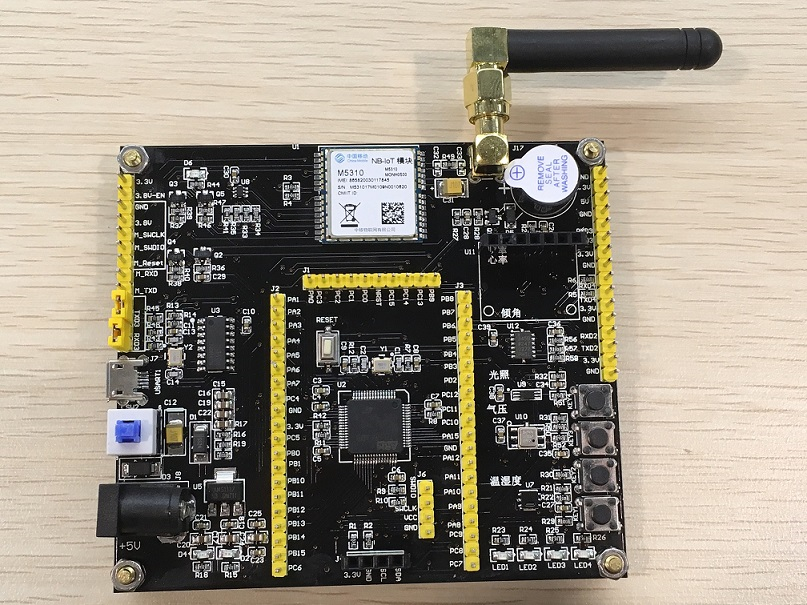

硬件：中移OneNET开发板，如下：

软件：C:AAANBIoT&LoraWANOneNET开发板OneNET Demo例程(适配M5310 SP3版本)开发板OneNET-Demo_v5（适配M5310sp3）OneNET_M5310_COAPProject，用Keil打开
将代码使用STLink烧写进ST芯片中，接上microusb线，打开串口助手，选择串口号，波特率115200，可以看到代码正常运行，全程不需要用户参与，代码中自动创建了温湿度，光照以及IO的Object，并定时自动上报，在OneNET平台上如果设备已经注册好，就可以看到相关的Object和资源。
代码请用户自行理解
