设备接入（LWM2M协议）

Register(注册/登录)

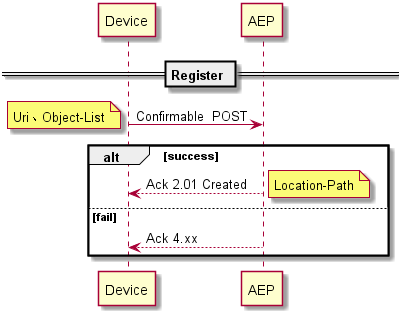

Register接口用于设备向平台进行注册，通过发送CoAP POST请求到平台进行身份认证，认证通过，则设备被激活；认证失败，平台会向设备返回失败码。交互流程如下图所示：

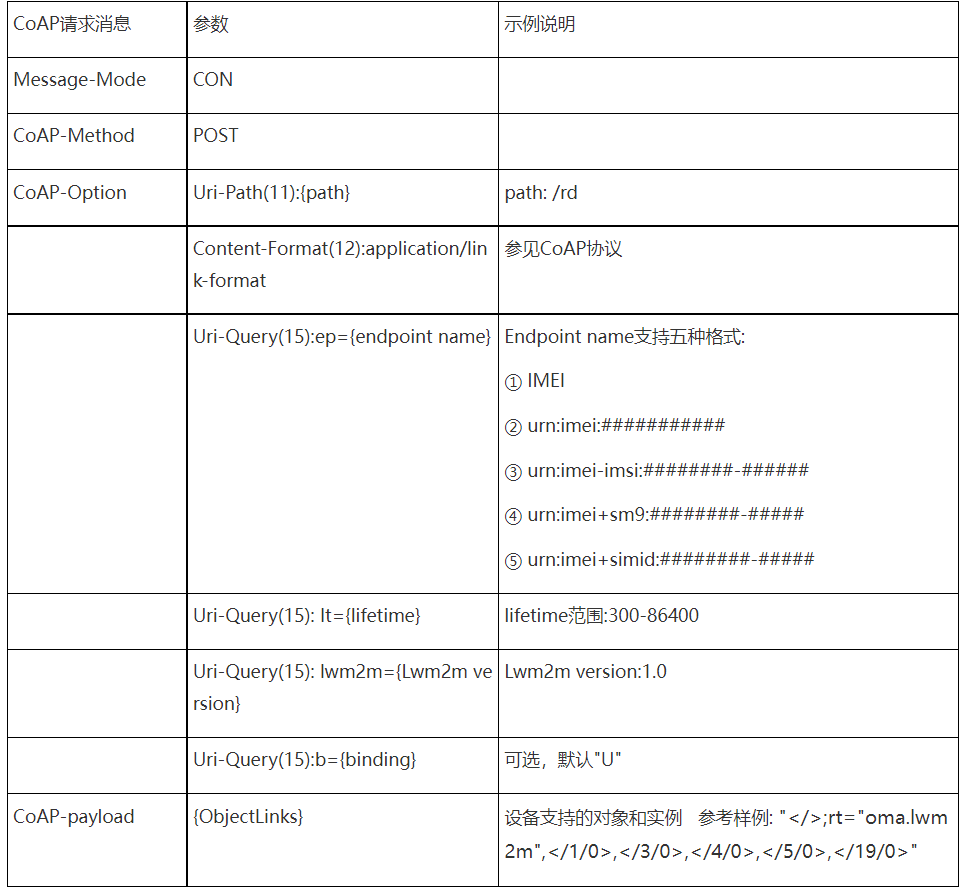

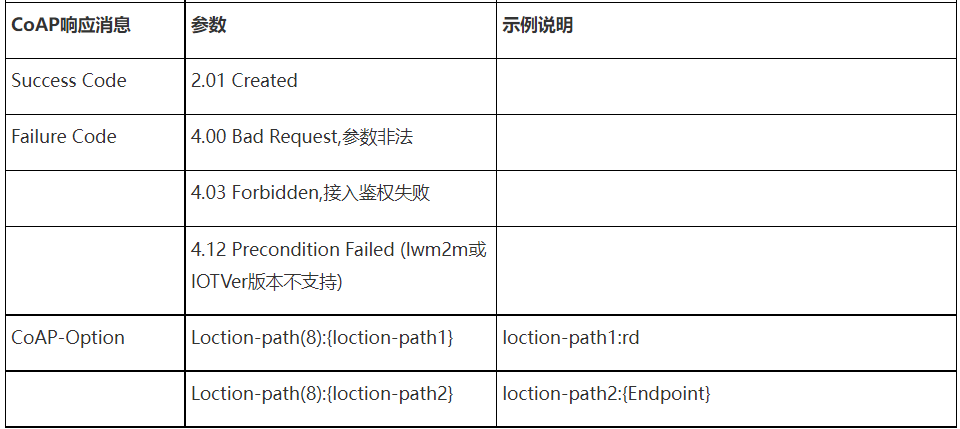

LWM2M业务数据通过CoAP协议进行封装，参数定义参见下表:

Update(更新)

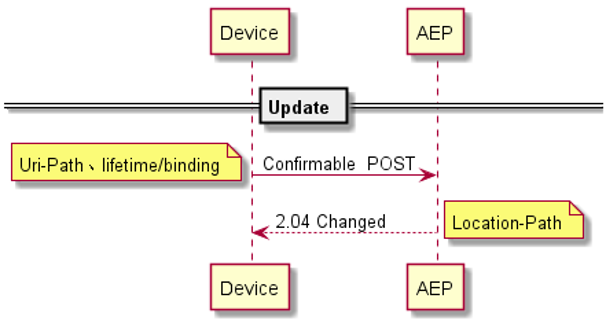

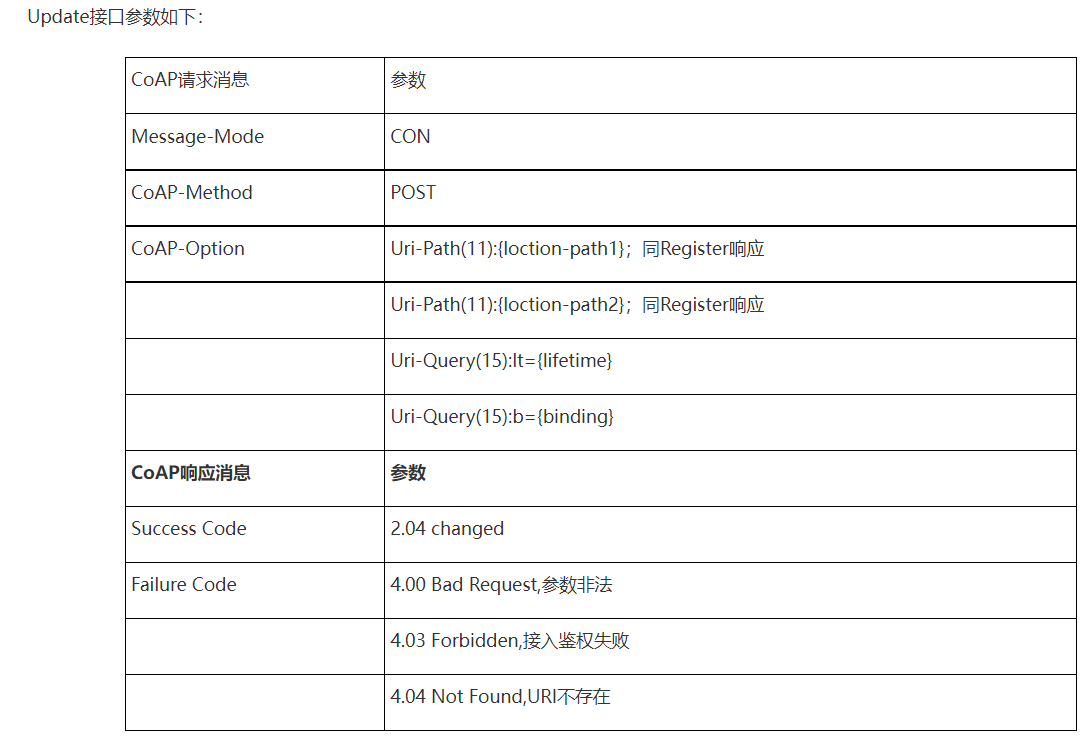

在lifetime超期之前，设备需要发起Update流程，否则平台会认为设备离线，再次连接需要重新发起Register，当设备参数（lifetime、binding mode、ObjectLinks等）发生变化，设备可以通过Update通知平台参数改变。Update流程如下：

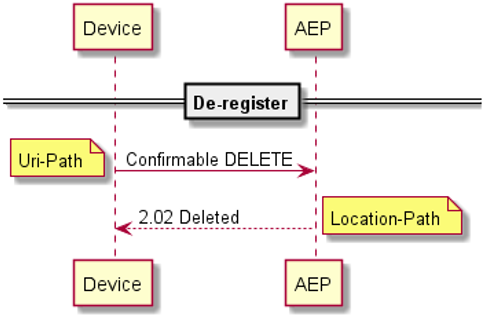

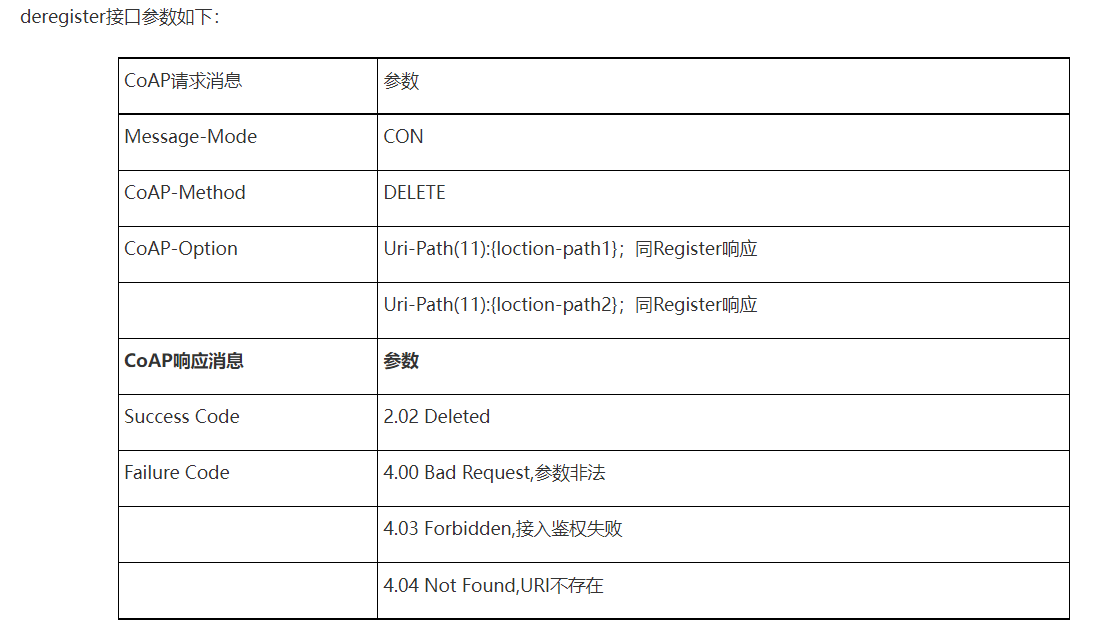

Deregister(去注册/登出)

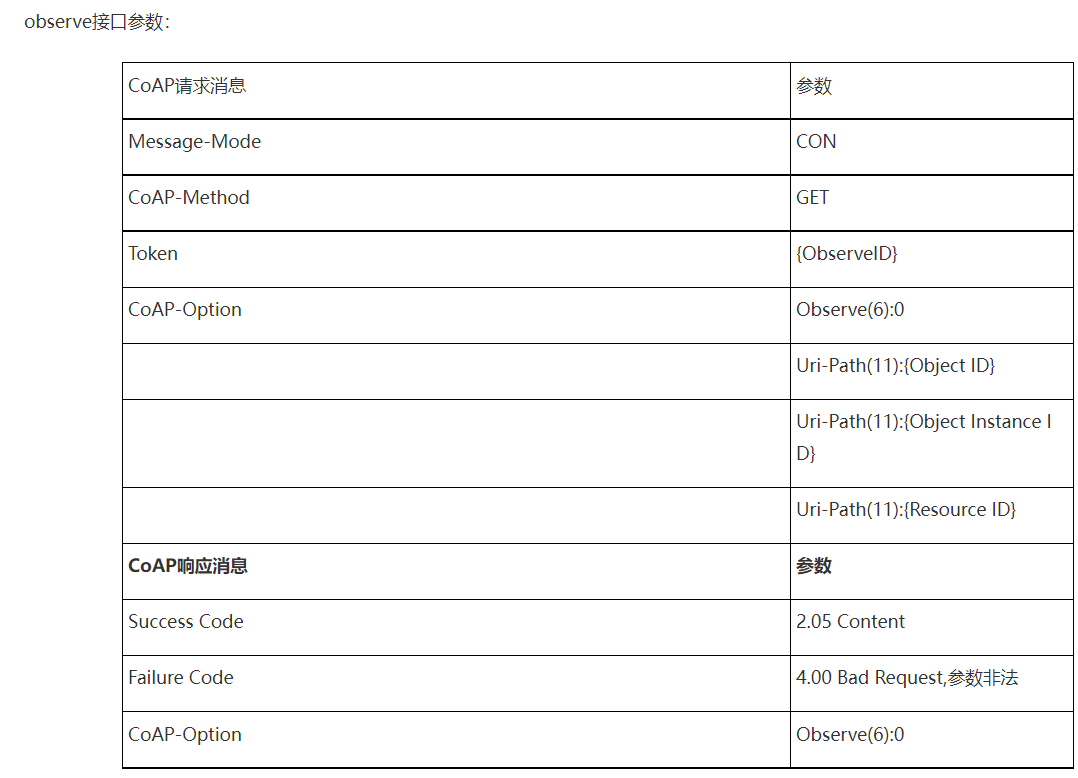

Observe(资源订阅)

订阅Object的交互流程：

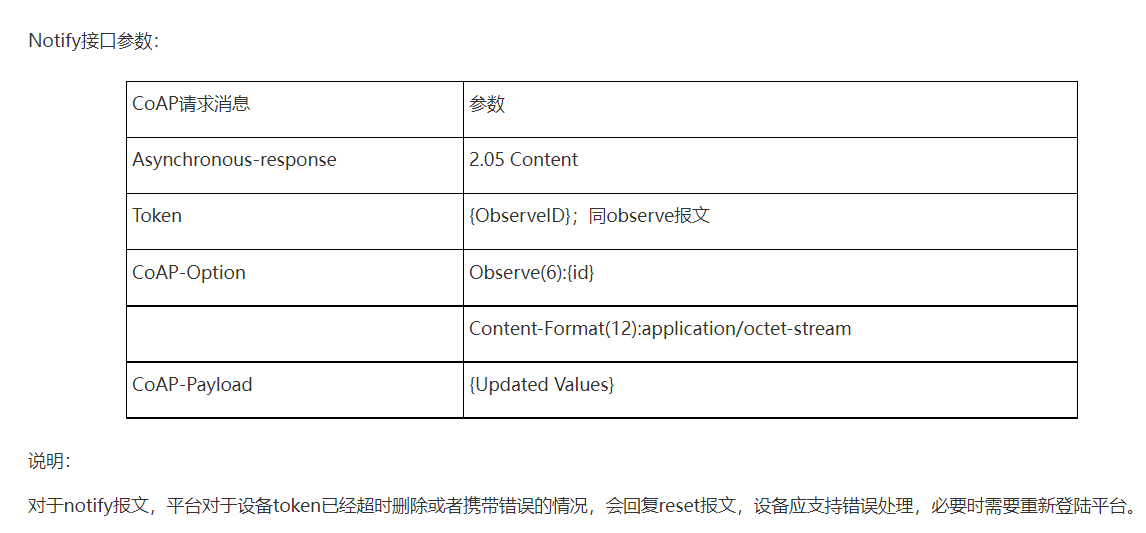

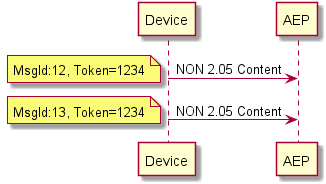

Notify(资源数据上报)


消息格式
Object 19 （LwM2M APPDATA）可以用于应用层业务数据的封装，实现包括业务数据上报、业务指令下发、设备事件上报等功能。

目前平台仅支持Data字段，其他字段暂时不支持，即：

• 消息上行通过/19/0/0传送

• 消息下行通过/19/1/0传送

对于Data字段，平台既支持数据透传也支持非透传(物模型)。对于非透传设备，数据格式支持紧凑二进制和Json两种格式。

l 非透传设备

非透传设备上报的业务数据，平台需要对业务数据按照物模型定义进行解析，因此数据格式必须遵守平台关于Object19的约定，目前Object19支持紧凑二进制和Json两种数据格式。
l 非透传设备

非透传设备上报的业务数据，平台需要对业务数据按照物模型定义进行解析，因此数据格式必须遵守平台关于Object19的约定，目前Object19支持紧凑二进制和Json两种数据格式。

（1）紧凑二进制格式

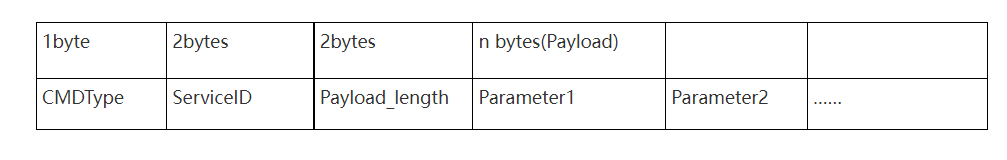

业务数据上报、事件上报、无线参数上报的Data字段编码格式：

•CMDType：必填字段，1Byte，数据上报-0x02；事件上报-0x07；无线参数上报-0x03；

•ServiceID：必填字段，2Bytes，填写平台分配的服务ID

•Payload_length：必填字段，2Bytes，根据payload长度填写

•Payload：类型为Binary，Parameter1、Parameter2等需要按照对应服务的属性列表的顺序填写，Parameter的类型要与属性类型一致。

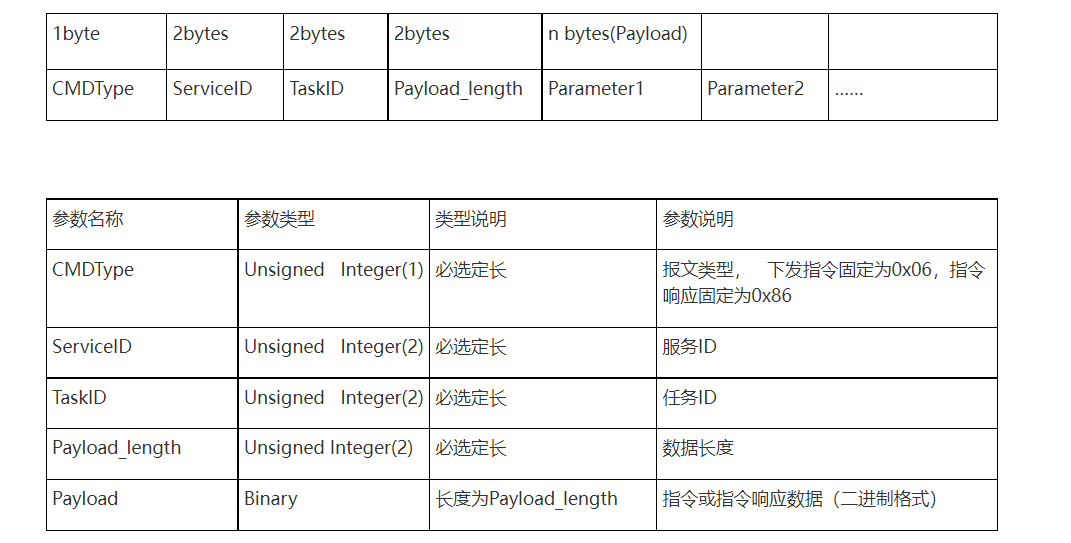

业务指令下发、指令下发响应的Data字段编码格式：

•CMDType：必填字段，1Byte，下行指令固定为0x06，指令响应固定为0x86

•ServiceID：必填字段，2Bytes，填写平台分配的服务ID

•TaskID：必填字段，2Bytes，由平台分配，用于关联下发指令和回复响应，指令和响应中的TaskID必须一致

•Payload_length：必填字段，2Bytes，Payload的长度

•Payload：类型为Binary，按照服务定义的属性（或参数）进行编码和解码

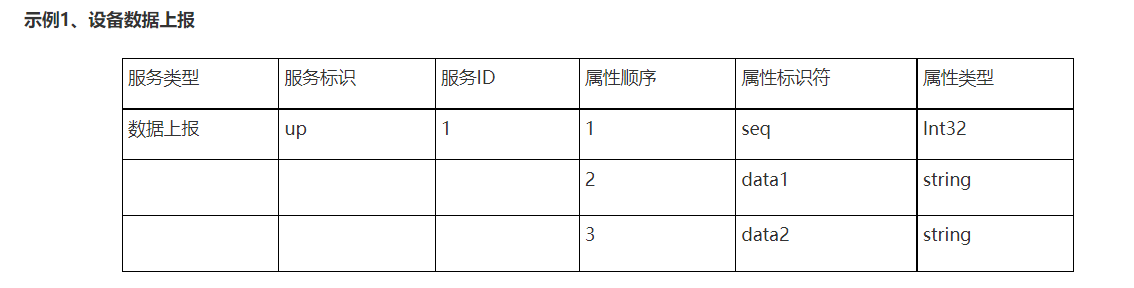

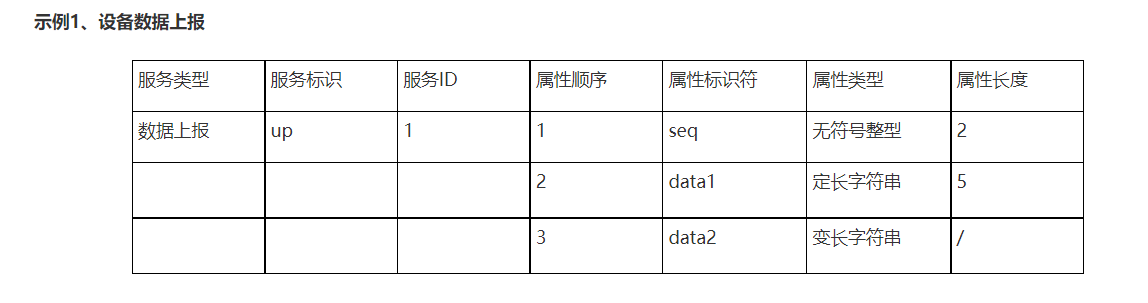

报服务ID：1

•属性1：2个字节的整型，值为100

•属性2：5个字节的定长字符串，值为"hello"

•属性3：变长字符串"world"。

首先需要将属性值转换为十六进制：

•属性1十进制整型100的十六进制为0x0064

•属性2定长字符串"hello"转换为十六进制为：0x68656C6C6F（参照ASCII码表转换）

•属性3字符串"world"转化为十六进制为：0x776F726C64，由于该属性为变长字段，还需要在属性前加上2个字节的无符号整型表示长度，即属性3变长字符串的最终编码为0x0005776F726C64。

编码过程为：

•CMDType：0x02

•ServiceID：0x0001

•Payload_length：0x000E

•Payload：0x006468656C6C6F0005776F726C64

因此19/0/0数据上报内容为：020001000E006468656C6C6F0005776F726C64

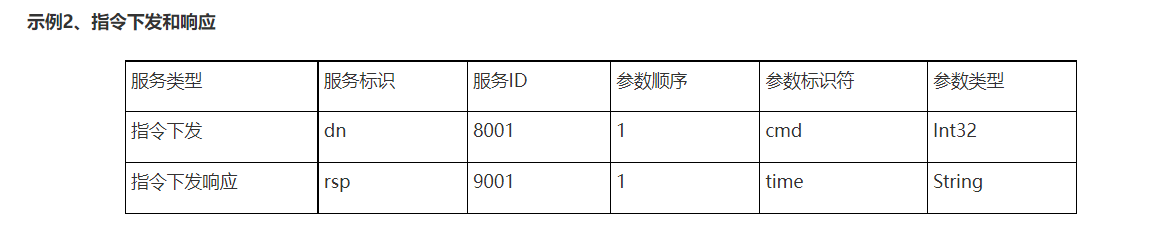

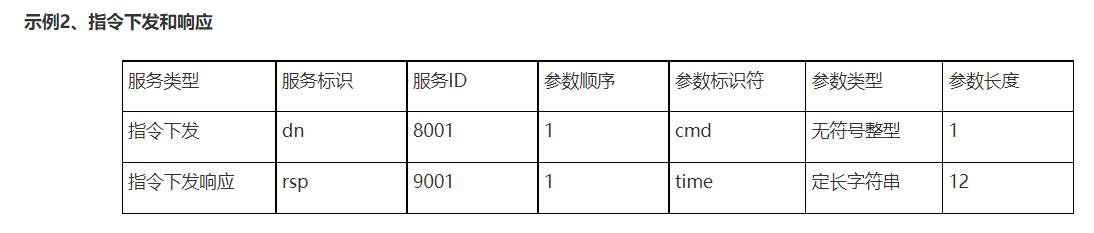

示例2、指令下发和响应

服务ID：8001

TaskID：1

参数1：1个字节无符号整型。参数值为1：1–获取当前时间，0–时钟同步。

编码过程为：

•CMDType：0x06

•ServiceID：0x1F41

•TaskID：0x0001

•Payload_length：0x0001

•Payload：0x01

因此19/1/0指令下发内容为：061F410001000101，解析出指令内容为“获取当前时间”，设备需要将系统时间通过响应发给平台。

指令响应的服务ID：9001

TaskID：1

参数1：12字节的定长字符串。值为当前时间点"202010261600"。

编码过程为：

•CMDType：0x86

•ServiceID：0x2329

•TaskID：0x0001

•Payload_length：0x000C

•Payload：0x323032303130323631363030

因此19/0/0指令响应内容为：8623290001000C323032303130323631363030
（2）JSON格式

业务数据上报、事件上报、无线参数上报的Data部分应满足以下格式：

{“serviceId”: XXXX, parameter1:value1, parameter2:value2}

"serviceId"的值为对应服务的服务ID，parameter1、parameter2对应服务中每个属性，用属性标识进行替换，value1、value2对应属性值，按照定义的属性类型填写。

业务指令下发、指令下发响应的Data部分应满足以下格式：

{“serviceId”:XXXX, “taskId”:XXXX, parameter:value}

"serviceId"的值为对应服务的服务ID, "taskId"由平台分配，用于关联下发指令和回复的响应。parameter和value按照服务定义的属性来填写。

示例1、设备数据上报

19/0/0上报数据内容为：

{“serviceId”: 1, “seq”:1, “data1”: “hello”, “data2”: “world”}

19/1/0指令下发内容为：

{“serviceId”:8001, “taskId”:1, “cmd”:1}

19/0/0指令下发响应内容为：

{“serviceId”:9001, “taskId”:1, “rsp”:“202010261600”}

l 透传设备

AEP对19/0/0、19/1/0的Data字段不进行解析，支持任意格式的业务数据的透传。
