最佳实践 · 有人 4G DTU 接入 ThingsCloud 物联网平台

DTU （Data Transfer Unit）是一种常见的的物联网通信终端产品，起到网关的作用，它一边通过串口或无线技术连接各种传感器、控制器、执行器等，另一边通过 WiFi 、Ethernet、2G/3G/4G/5G、NB-IoT 等方式连接互联网，接入云端服务。

DTU 是开箱即用的产品，和很多传感器产品配合使用，不需要硬件开发能力，像配置家庭宽带路由器一样简单。

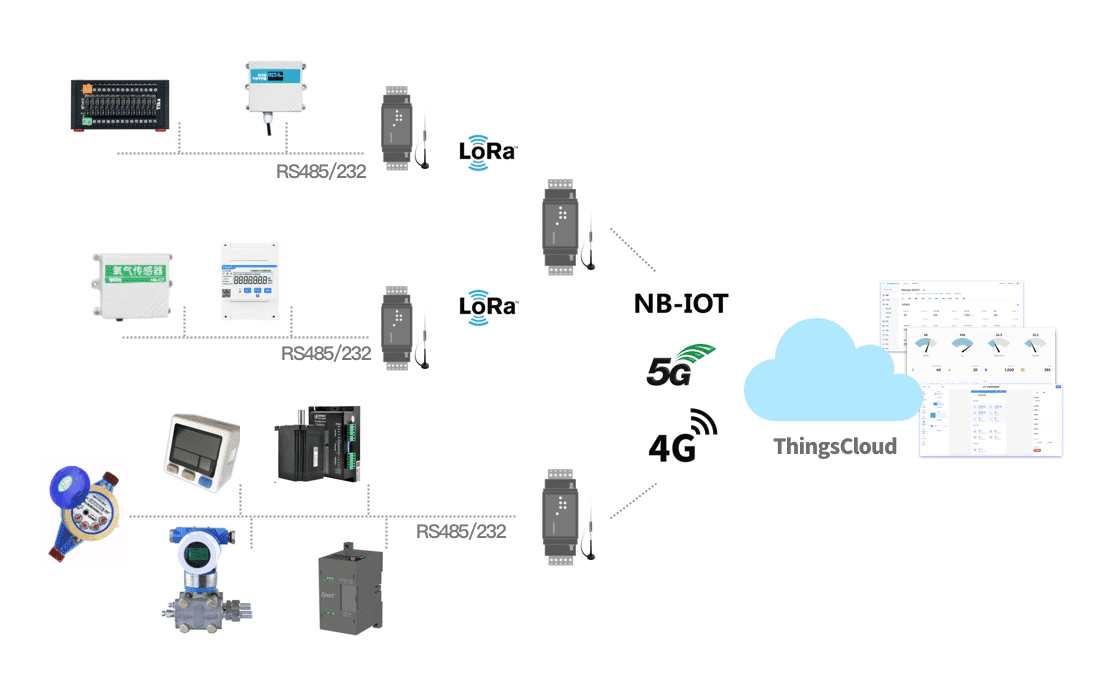

DTU 在需要采集传感器数据和远程控制的场景中广泛使用，ThingsCloud 物联网平台的用户有相当一部分在使用 DTU 接入设备，通常 DTU 使用较多的是通过 RS485/232/422 端口连接 Modbus 从机设备，例如：开关继电器、温湿度传感器、各类气体传感器、电能表、水表、PLC、电机控制器等，另外在要求覆盖面广、低功耗、无线传输的场景也普遍适用 LoRa DTU。接入 ThingsCloud 的 DTU 和子设备关系，通常如下图：

有人公司推出的 DTU 产品，覆盖通信种类比较全面，云端连网方式大多以 TCP 透传为主，目前对 MQTT 的支持较少。在我们较多的用户实践中，有人 DTU 的 TCP 透传方式接入 ThingsCloud ，表现出比较稳定的运行状态，。

我们以有人 4G Cat.1 DTU G771 为例，介绍接入 ThingsCloud 的方法。对于其它的有人 DTU 产品，ThingsCloud 都同样支持快速接入。

ThingsCloud 上的准备工作

在 ThingsCloud 上接入任何 TCP 透传的 DTU，准备工作基本相同，只需要以下几步：

• 创建设备类型和设备
• 为设备类型开启 TCP 通道
• 拿到设备的 TCP 主机名、端口、证书

具体的步骤请浏览：DTU TCP 透传方式接入云平台

DTU 设备端的配置

打开 DTU 的配置软件，连上串口，选择 TCP 透传方式，只需要填写以下几个部分：

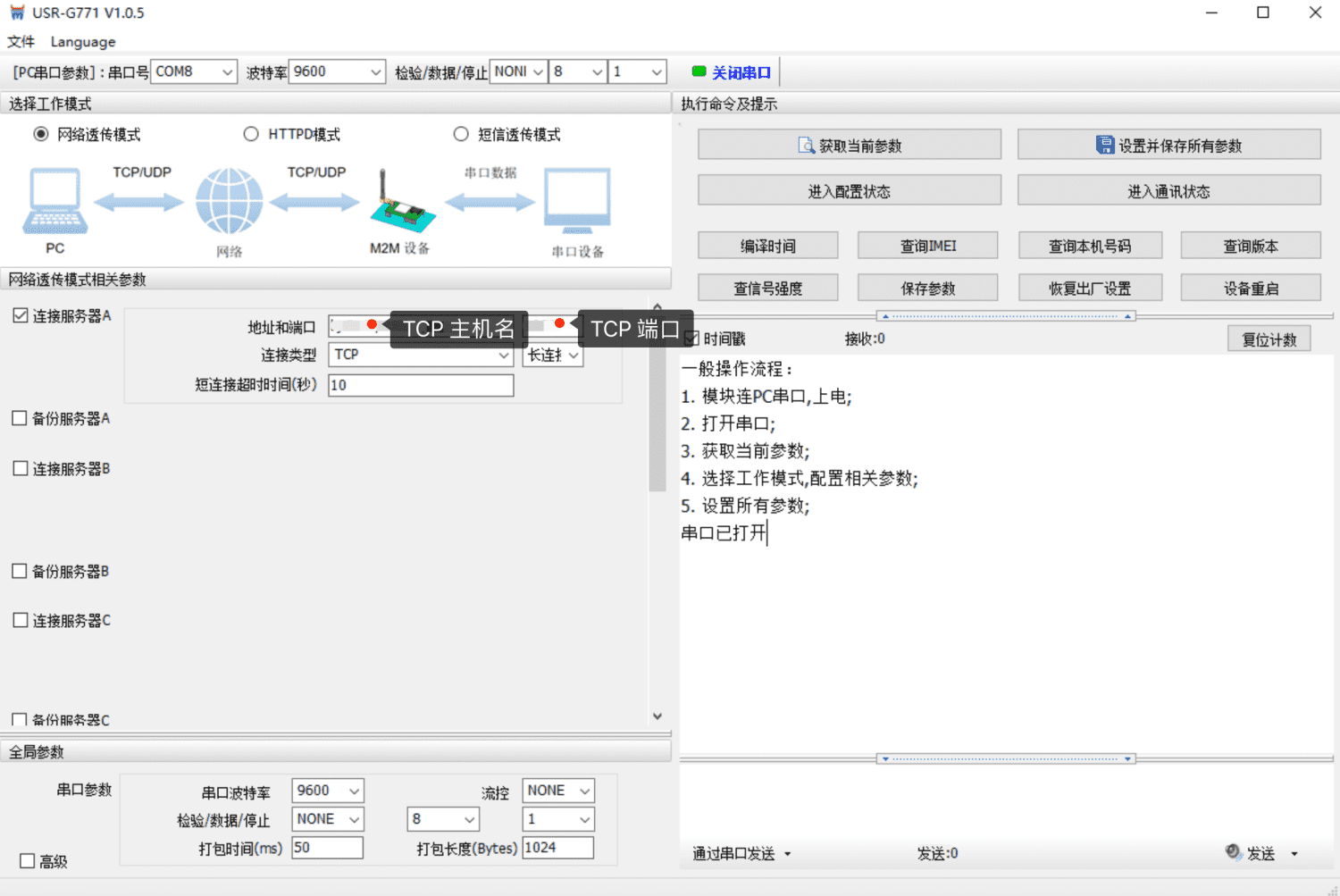

• TCP 主机名和端口，如下：

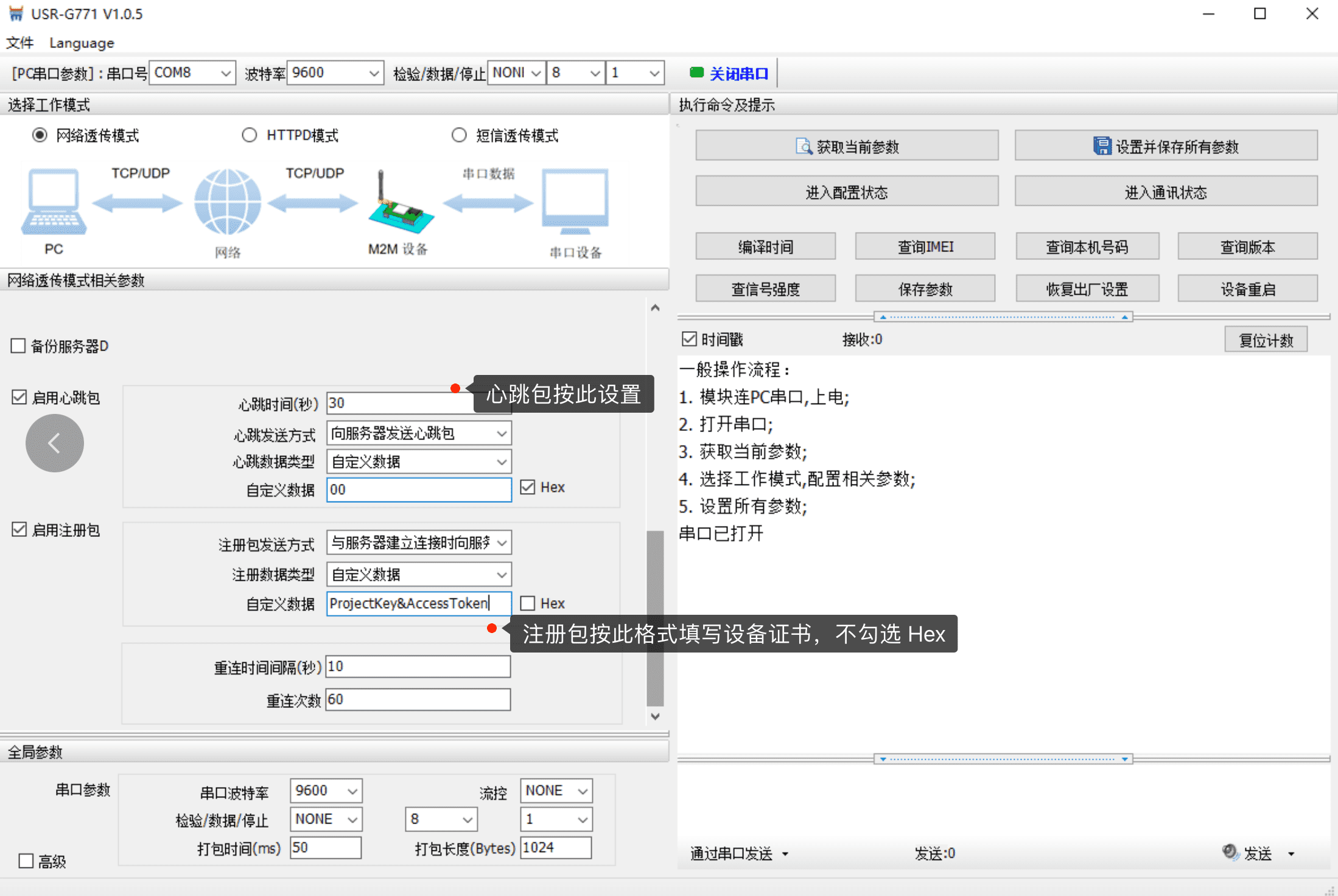

• TCP 注册包，在上文有介绍如何获取，填写如下图：

写入配置，切换到透传模式即可。另外DTU每次重启后都会自动进入透传模式，和 ThingsCloud 建立连接。

连接 RS485 Modbus 传感器

DTU 成功接入 ThingsCloud 后，我们可以在 DTU 的 RS485 端口上连接 Modbus 的传感器，实现基本的数据采集。

除此之外，还可以从 ThingsCloud 下发控制指令到 DTU 来远程操作执行器，例如控制继电器的开关。另外还包括 PLC 的上云，也可以通过 DTU 来完成。

这里我们用以下三个传感器为例，将它们的数据采集到 ThingsCloud。

• 温湿度传感器
• CO2传感器
• 光照亮度传感器

将这三个传感器都接入到 DTU 的 RS485 总线，三个传感器的 Modbus 从机地址分别为 01、02、03，并且确保波特率设置和 DTU 一致。

使用任务下发 Modbus 查询

通过为设备创建任务，可以下发 Modbus 查询指令给传感器，并且可以设置定时任务，按一定时间间隔来读取传感器数据。

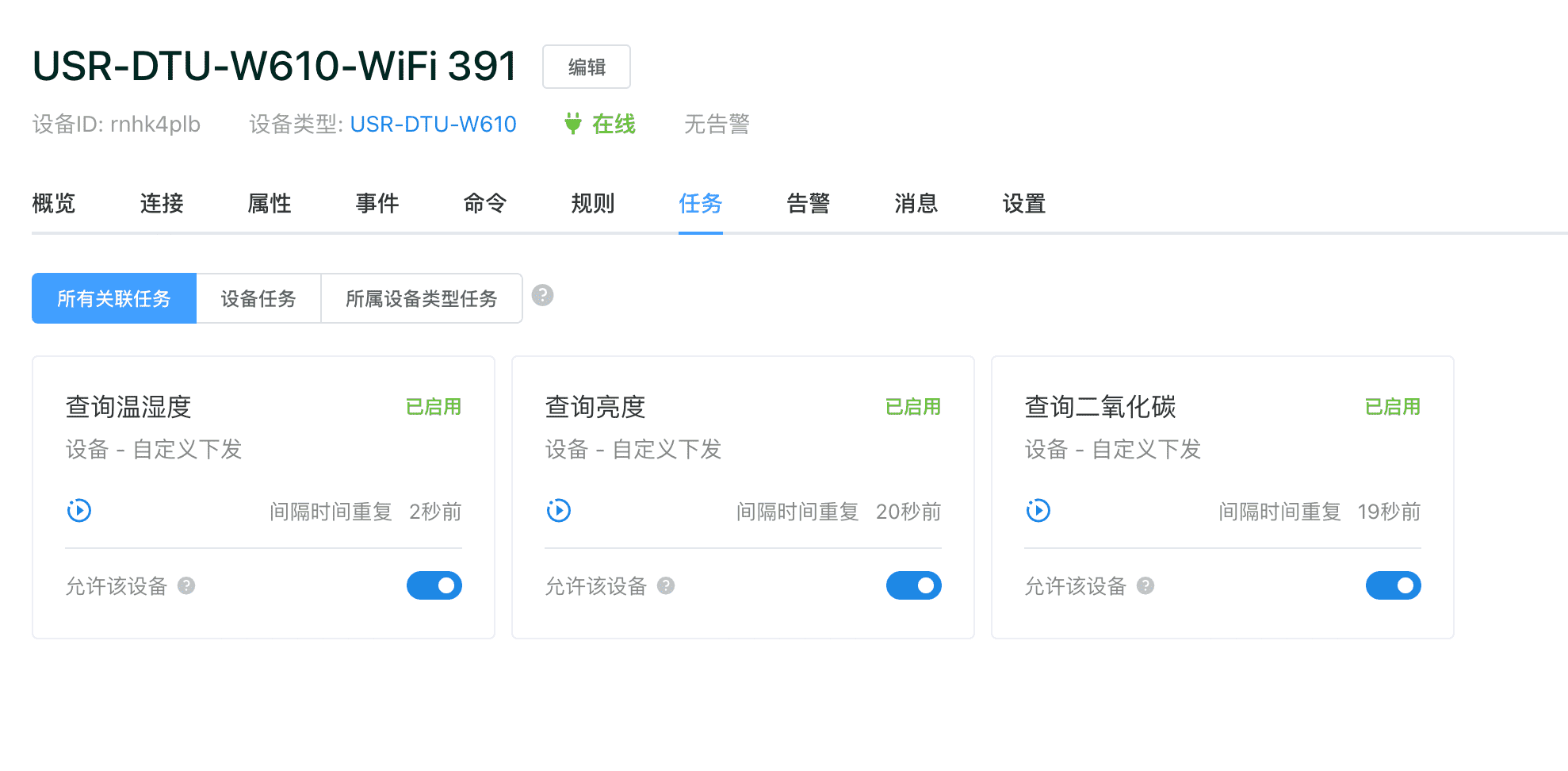

这里我们为三个传感器设置了三个任务，如下图：

关于任务的详细介绍，请浏览 自定义任务下发

使用规则解析 Modbus 报文

每次下发 Modbus 指令后，传感器会立即返回 Modbus 消息，通过 DTU 透传自动上报到 ThingsCloud，这时候我们通过规则引擎的 Modbus 解析操作，就可以将这些消息转换为我们需要的设备属性。

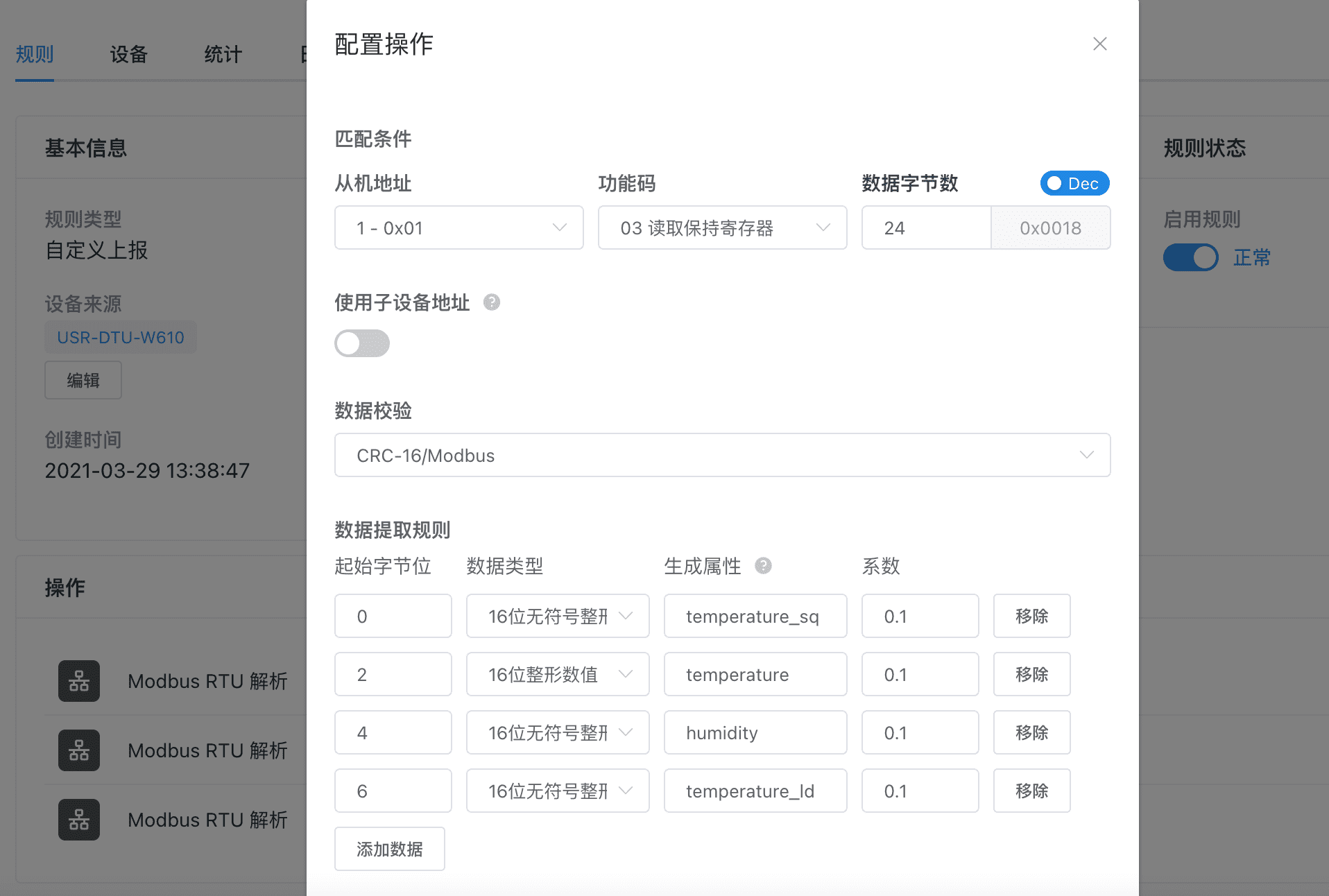

我们在一个规则中使用了 3 个 Modbus 解析操作，分别解析来自三个从机的 Modbus 上报数据。如下图：

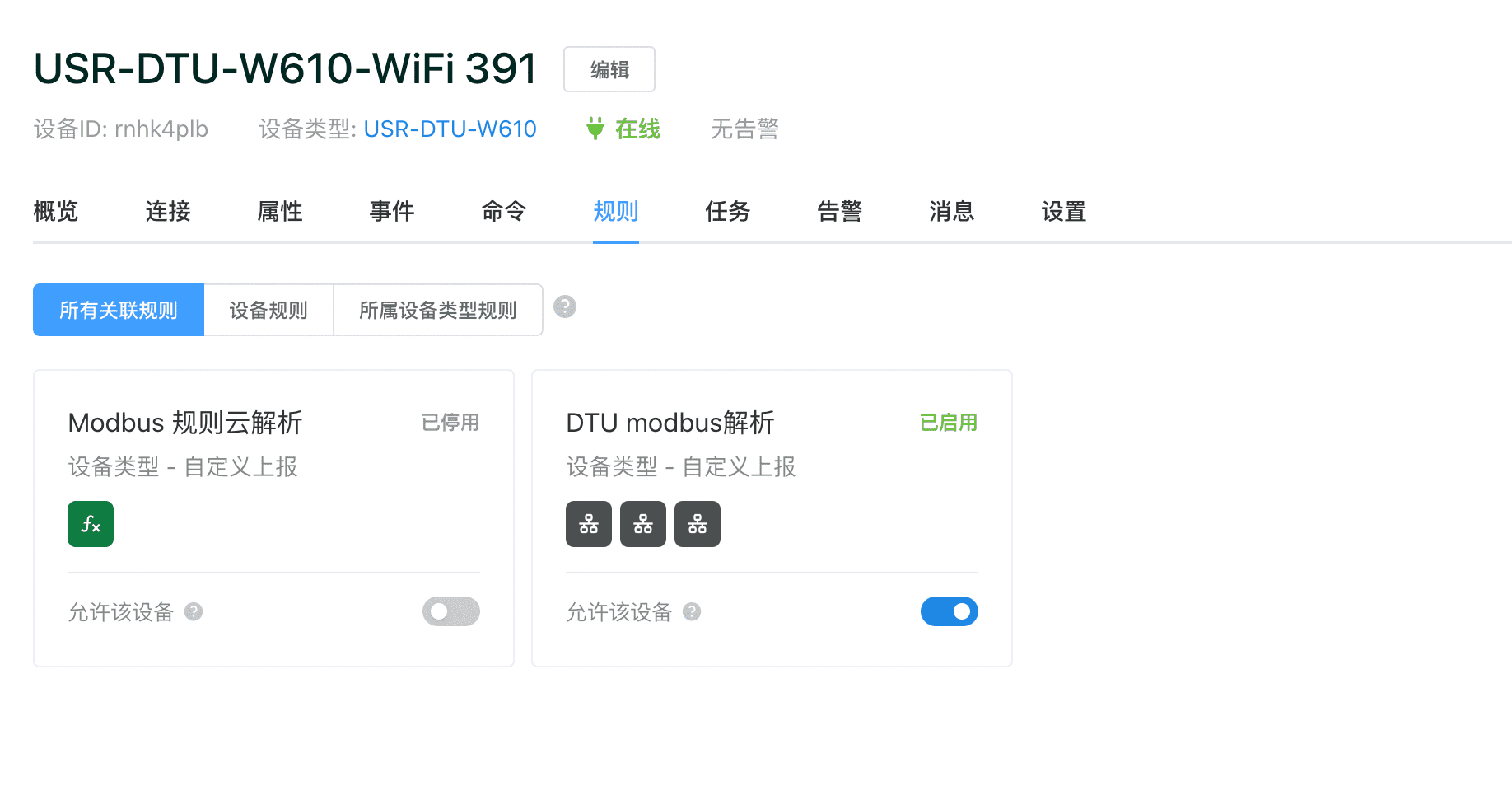

这里左边的规则已关闭，它是另一种解析方式，通过云函数来编写解析规则，适用于熟悉 Javascript 的高级用户。我们用右侧的可视化解析配置即可。如下图：

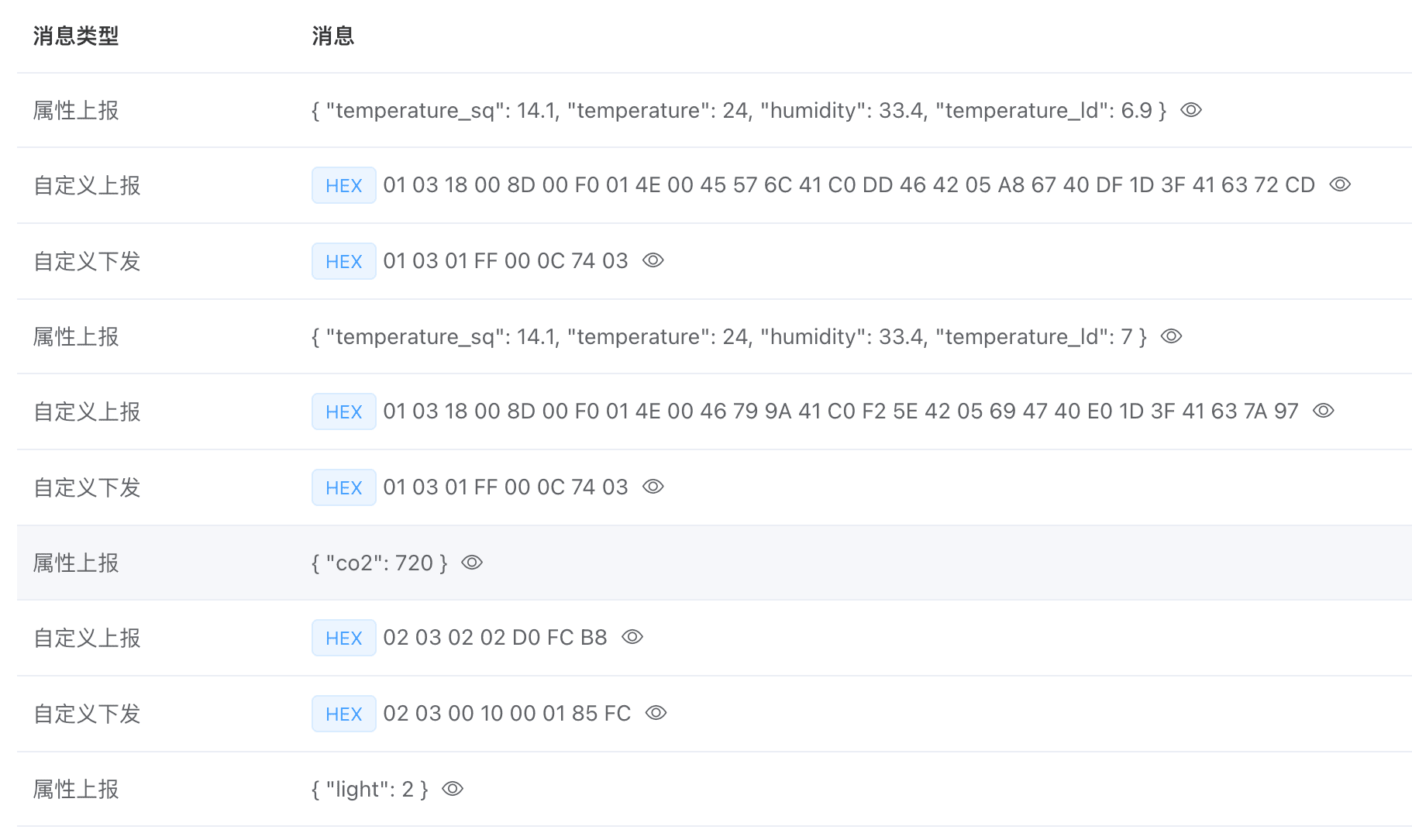

经过规则的解析，在设备消息列表中可以看到，Modbus 消息被转换为设备属性，如下：

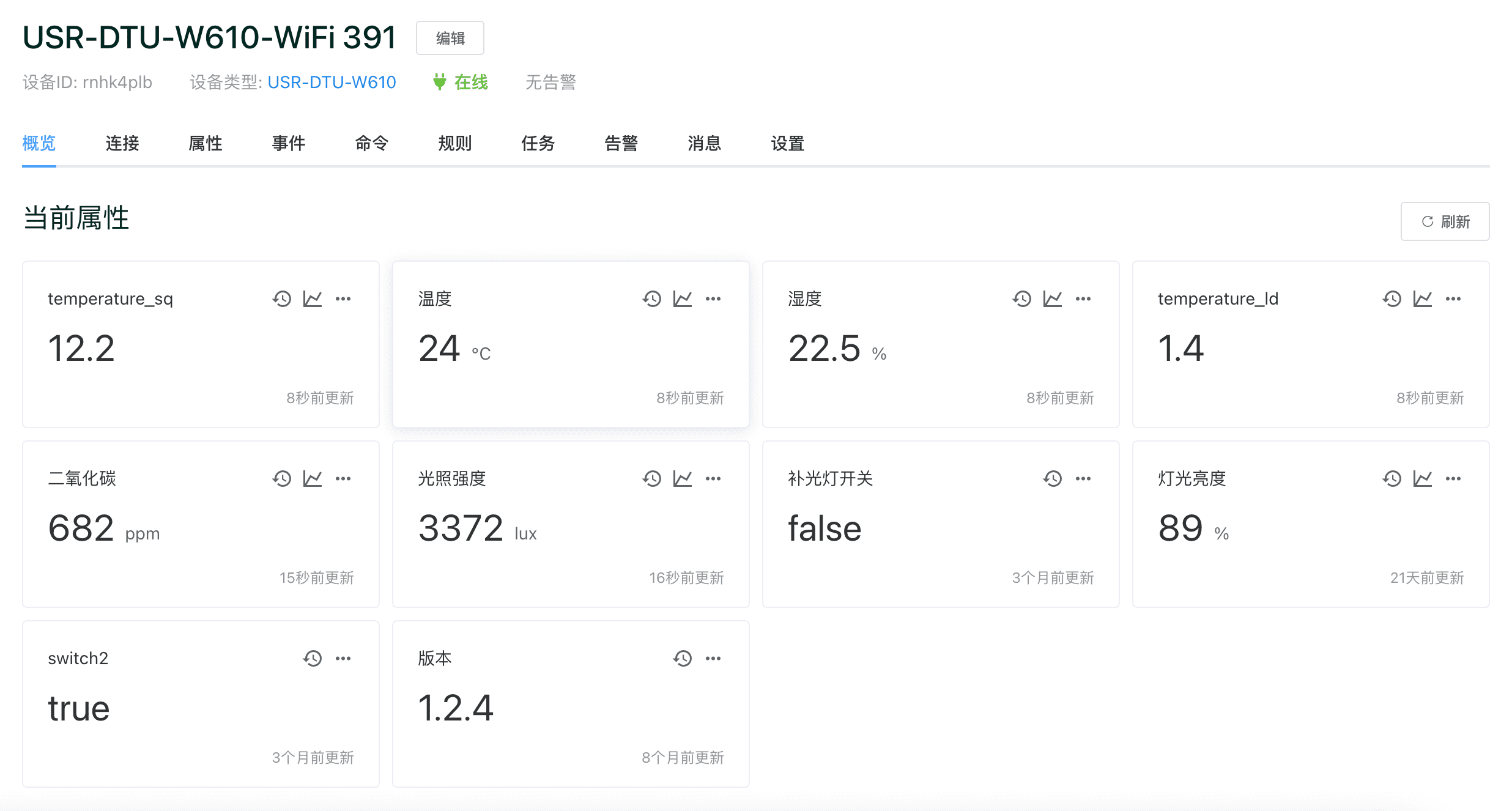

在设备详情页的概览中，可以看到属性会随着新的数据实时更新。在这里可以方便的查看历史数据和时序图表。如下图：

自定义看板

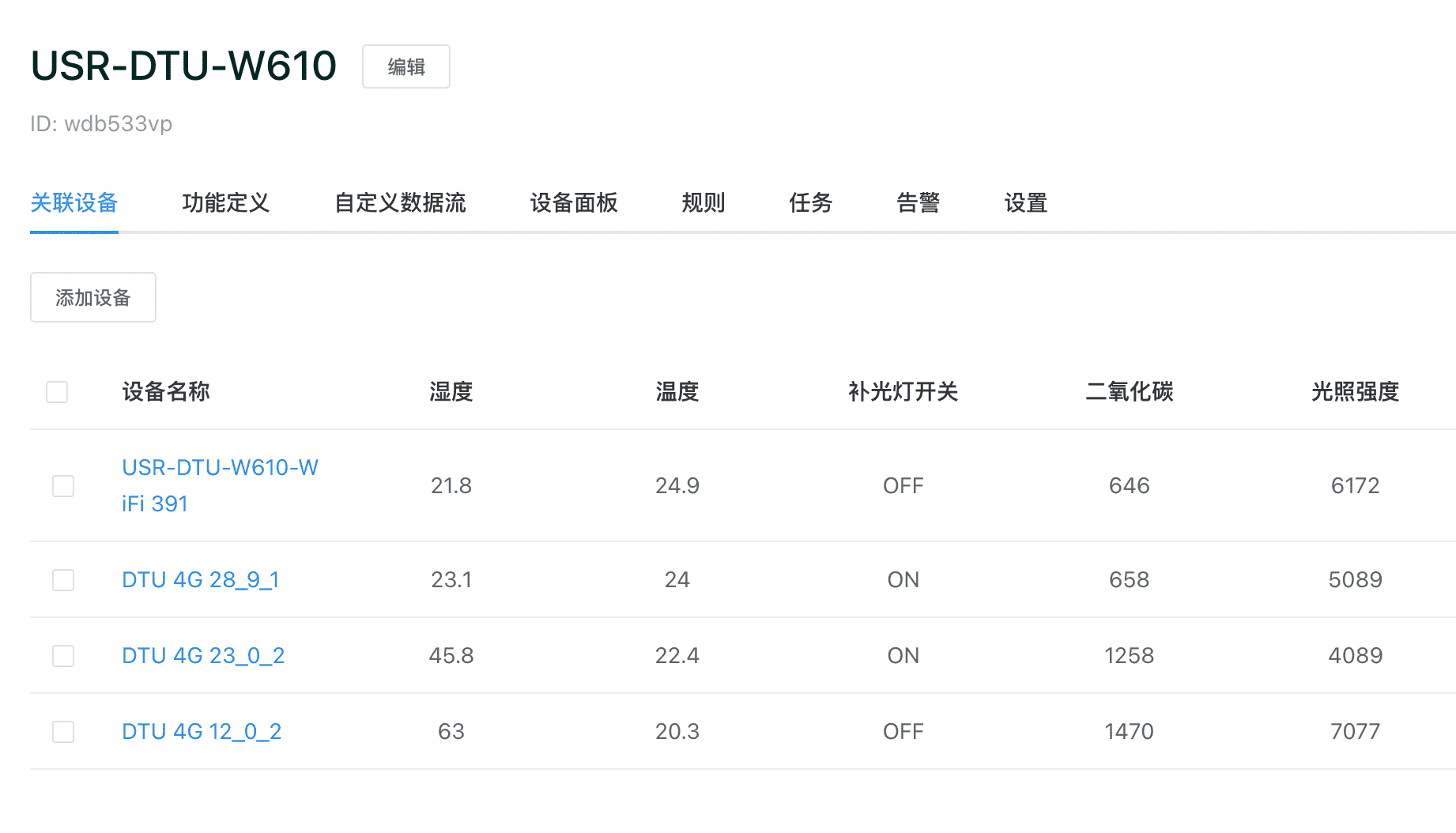

在客户案例中，接入了 4 组这样的 DTU，每组 DTU 携带 3 个传感器，可以快速查看对比当前数值，如下图：

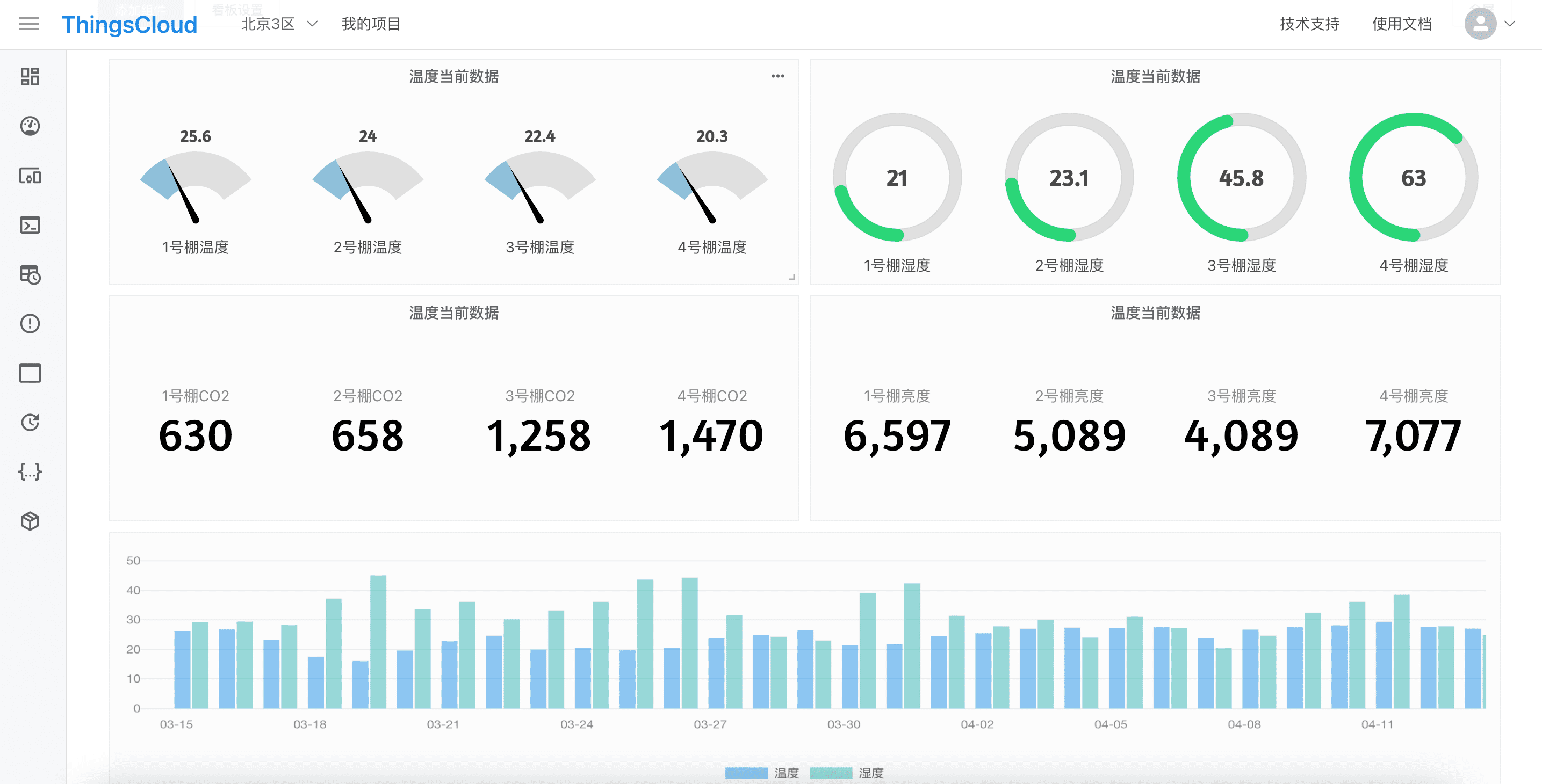

为了快速掌握这些传感器的实时数据，我们生成自定义看板，在看板中放置我们需要的各种数据组件。如下图：

如果有更多组的 DTU 接入，可以在看板中放置更多的可视化组件，或者建立多个自定义看板。

看板支持全屏，以及共享链接，可以在一些支持浏览器的电视上打开看板，作为监控大屏。

关于自定义看板的详细介绍，请浏览 自定义看板

生成用户 App

在 ThingsCloud 控制台上可以管理所有设备，除此之外，我们还可以给项目中的人员提供移动端的设备管理 App，通过 ThingsCloud 的零代码通用 App 设计工具，几分钟就可以生成支持多端运行的 App，包括 iOS、Android、微信小程序、Webh5 等。

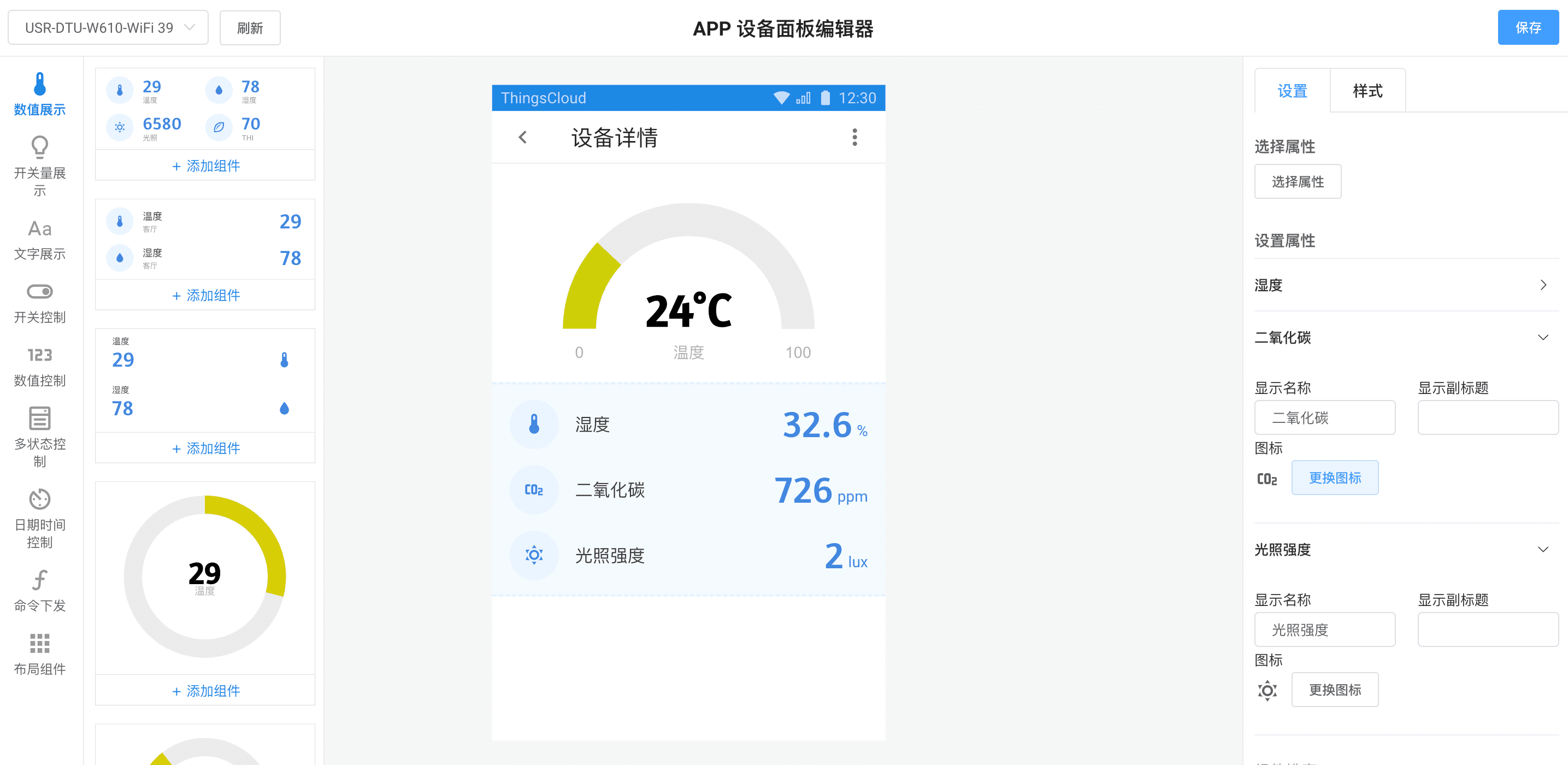

App 设计中主要对设备面板进行自定义设计，使用现成的组件像搭积木一样，放好位置并绑定数据即可。如下图：

关于用户通用 App 和用户账号管理的详细介绍，请浏览 通用用户应用 App。

这一篇我们介绍了有人 4G DTU 通过 TCP 透传方式接入 ThingsCloud 的详细步骤，将多个传感器数据采集到云平台，并生成自定义看板和 App。这些步骤也适用于其它厂商的支持 TCP 透传的 DTU 产品。后边我们会介绍支持 MQTT 接入的 DTU 的最佳实践案例。

如果您的物联网项目不是使用 DTU，而是自主开发单面机或嵌入式硬件产品，接入 ThingsCloud 也完全适用，详情请浏览 设备接入。
