雷达接收机在增益控制方面可采用的技术

可以达到怎样的技术及运用

工作原理描述

1. 灵敏度时间控制 STC

• 描述

  灵敏度时间控制（STC, Sensitivity Time Control）

  也称为近程增益控制，它是某些探测雷达使用的一种随作用距离R减小（R↓）而降低接收机灵敏度（Simin↑）的技术。

• 达到技术

  • 使接收机不受近距离的杂波干扰而过载饱和。

  • 在远距离时使接收机保持原来的增益和灵敏度，以保证正常发现和检测小目标回波信号。

• 工作原理

  每当发射机发射信号之后，接收机产生一个与干扰功率随时间变化规律相匹配的控制电压，控制接收机的增益按比规律变化。

2. 自动增益控制 AGC

• 描述

  自动增益控制（AGC，Automatic Gain Control）是使放大电路的增益自动地随信号强度而调整的自动控制方法。

• 可以达到技术

  可以对放大器增加进行自动调节，在实例中可实现自动测角。

• 工作原理

  使接收机的增益随时间（或对应的距离）而增加。



  • 可以分为增益受控放大电路和控制电压形成电路。

    • 增益受控放大电路

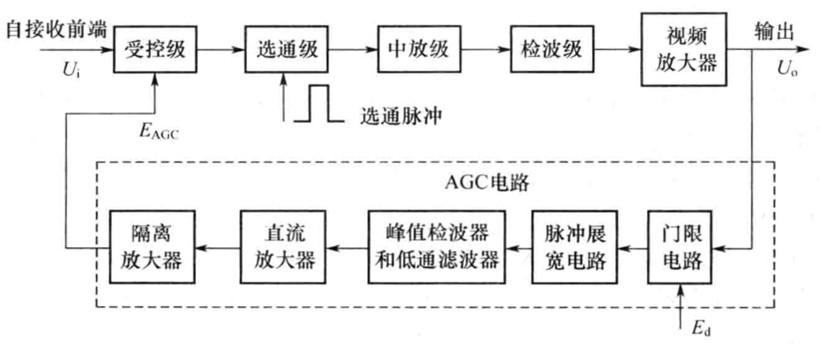

      ​ 为了使随输入信号电平变化而引起的输出信号电平变化少，对放大器的增益进行自动调节。Ui大 Uo也大 ，让G减小使得uo减小；Uo太小，让G增大 ,使得uo增大

      ​ 其位于正向放大通路中，增益随控制电压U0而改变。

    • 控制电压形成电路

      ​ 基本部件是AGC整流器和低通平滑滤波器，包含门限电路和直流放大器等部件

3. 瞬时自动增益控制 IAGC

• 描述

  瞬时自动增益控制(Instantaneous Automatic Gain Control)。控制电压能瞬时地随着干扰电压变化，使干扰受到衰减，而维持目标信号的增益尽量不变。

• 达到技术

  防止由于等幅波干扰，宽脉冲干扰和低频调幅波干扰等引起的中频放大器过载。

• 工作原理

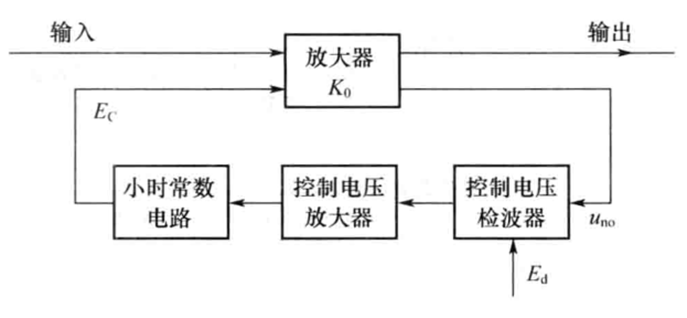

  工作原理与自动增益AGC相似，都是通过反馈将输出电压检波后去控制中级放大器自动调整放大增益。

4. 噪声自动增益控制

• 达到技术

  用噪声作为基准信号稳定接收机的增益

• 工作原理
  噪声AGC电路由求模电路、 求取平均值电路、 比较电路、 校正电路、 数字标准、 选择器和控制电路等组成。


  在控制电路的控制信号作用下， 求模电路对AID变换器送来的纯噪声区的噪声进行选通和采样， 然后进行求模、 求和以及取平均运算。 求出噪声的均值， 送至比较电路与数字参考标准进行比较， 再经过校正电路和选择器转换成AGC控制码去控制接收机中的AGC数控衰减器。 图中的控制代码选择器根据雷达的工作状态（如搜索、跟踪、 变重复频率等）选出预先写进AGC码存储器对应的AGC控制码， 去控制AGC数控衰减器， 以补偿由千工作状态变化引起的增益变化。
