概述

一、硬件设备

所需设备：

1、STM32F103C8T6；

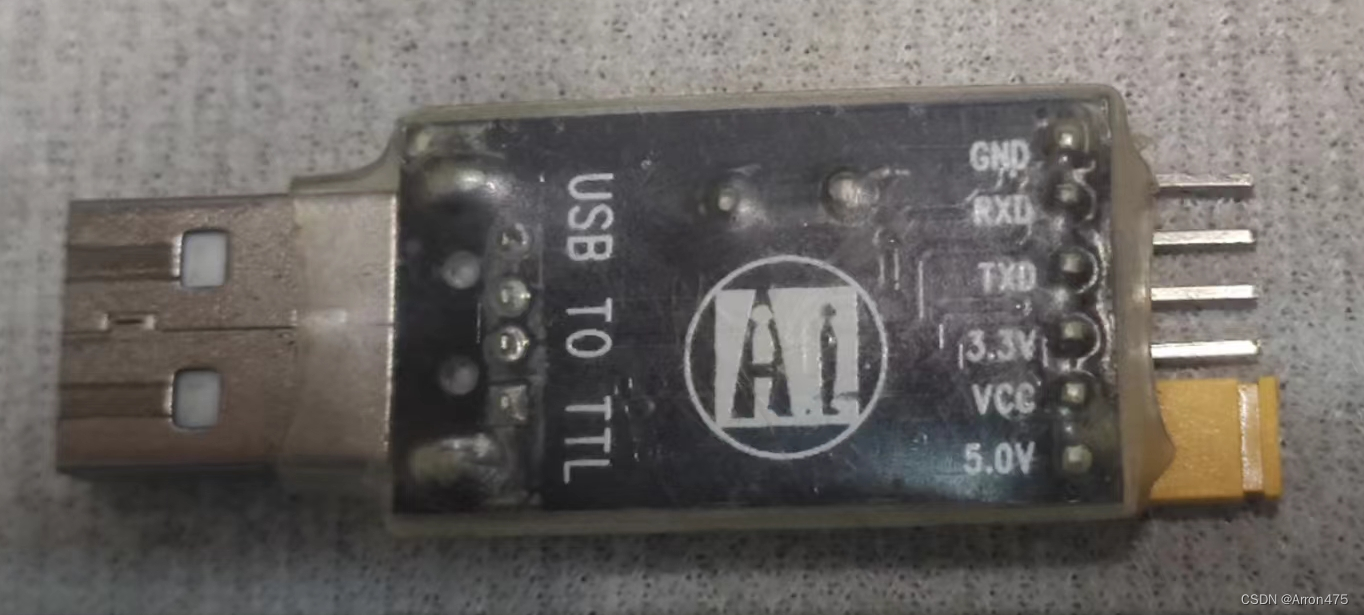

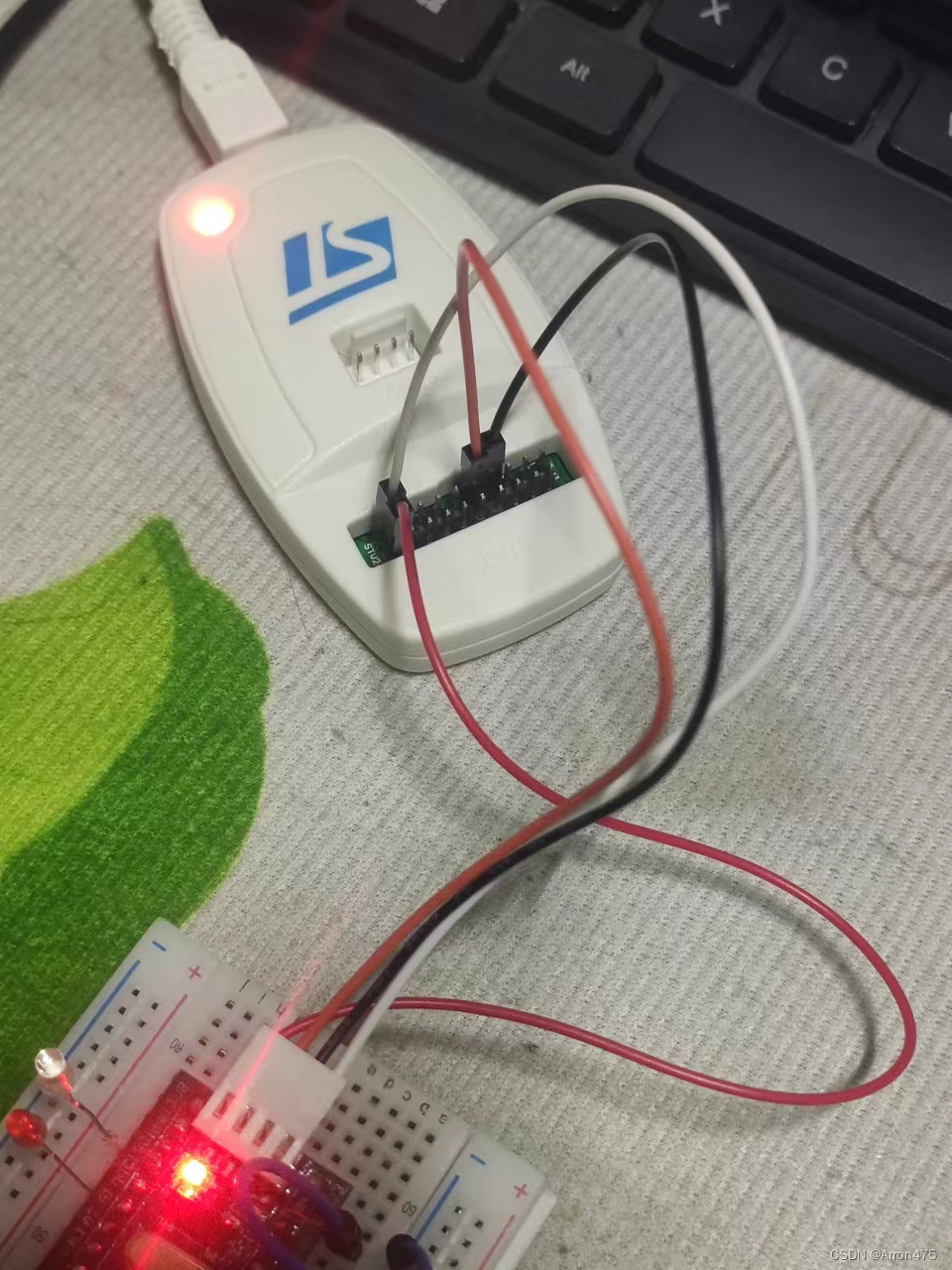

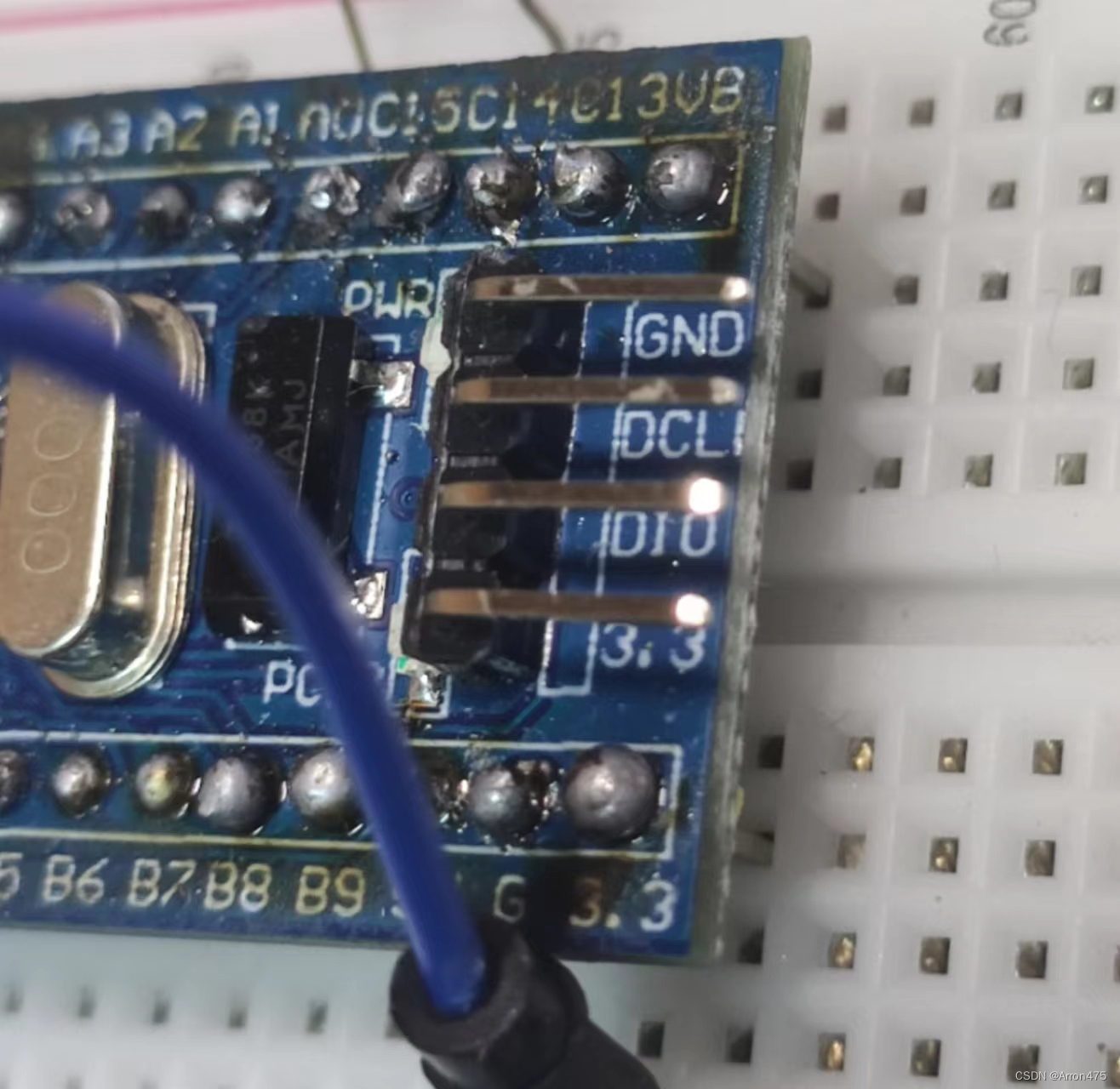

2、USB 转 TLL 或 ST-LINK V2 01-0；

3、杜邦线若干；

4、面包板1个；

5、USB安卓数据线（使用USB 转 TLL需要用到）；

二、工程建立

1、首先需要建立一个STM32F103C8T6的keil工程。

可以根据以下链接结合实际情况建立。

(74条消息) STM32新建keil工程具体步骤（详细）_爱学习的小王呀的博客-CSDN博客

三、环境配置&编写代码

1、环境配置和代码可以参考以下两个链接：

（1）：(74条消息) 用STM32F103C8T6制作流水灯_甜心猛男的博客-CSDN博客_c8t6烧程序时需要改变跳线帽位置吗

（2）：(74条消息) STM32F103寄存器方式点亮LED流水灯_Melody crush的博客-CSDN博客_stm32f103寄存器led点灯

这里简单给出几张个人认为需要注意的点：

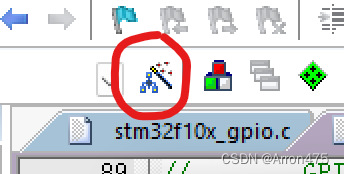

先点击

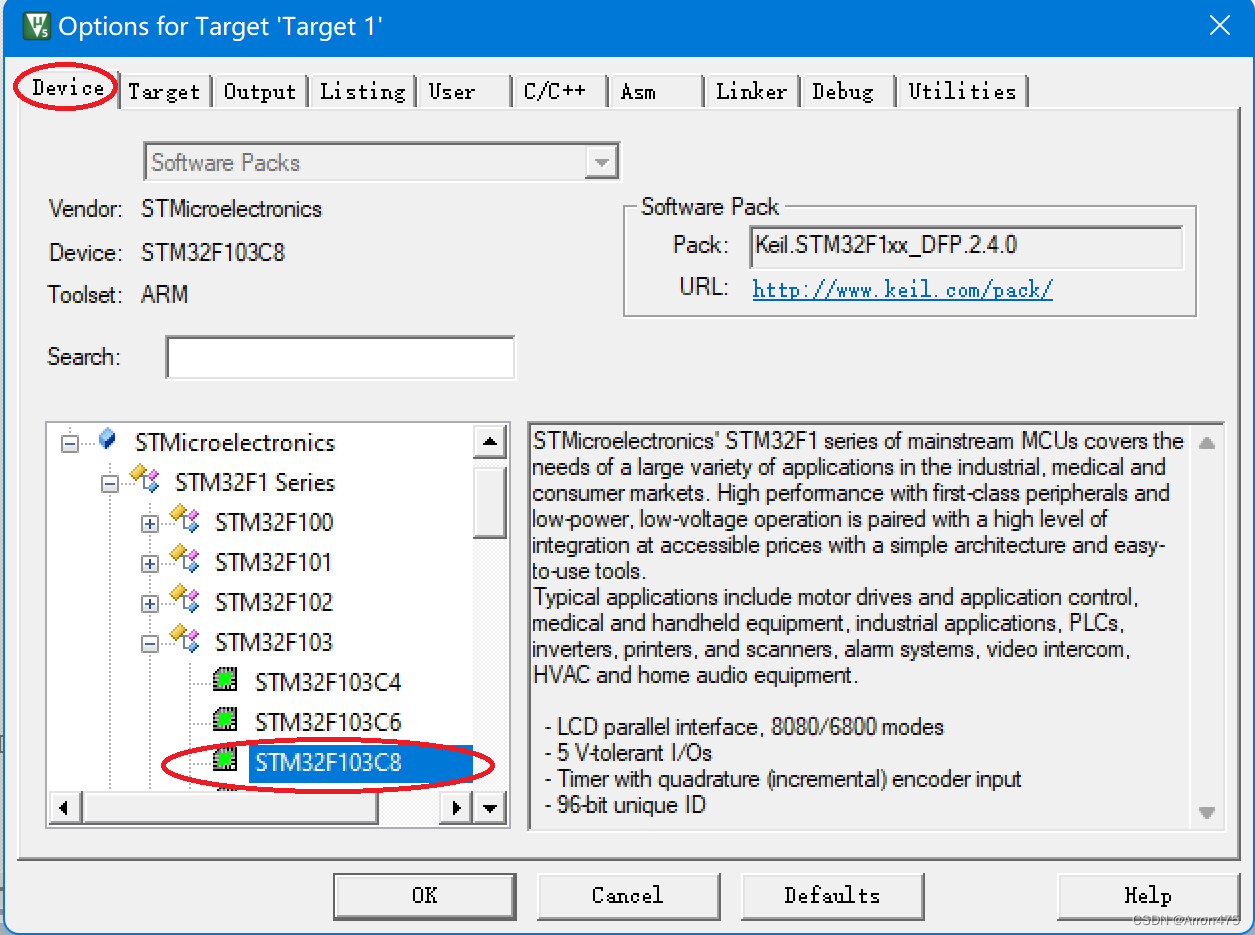

点击Device

配置红框内容，并点击Debug（如果使用USB 转 TTL则不用勾选蓝色框；如果使用ST-link做的则要勾选）

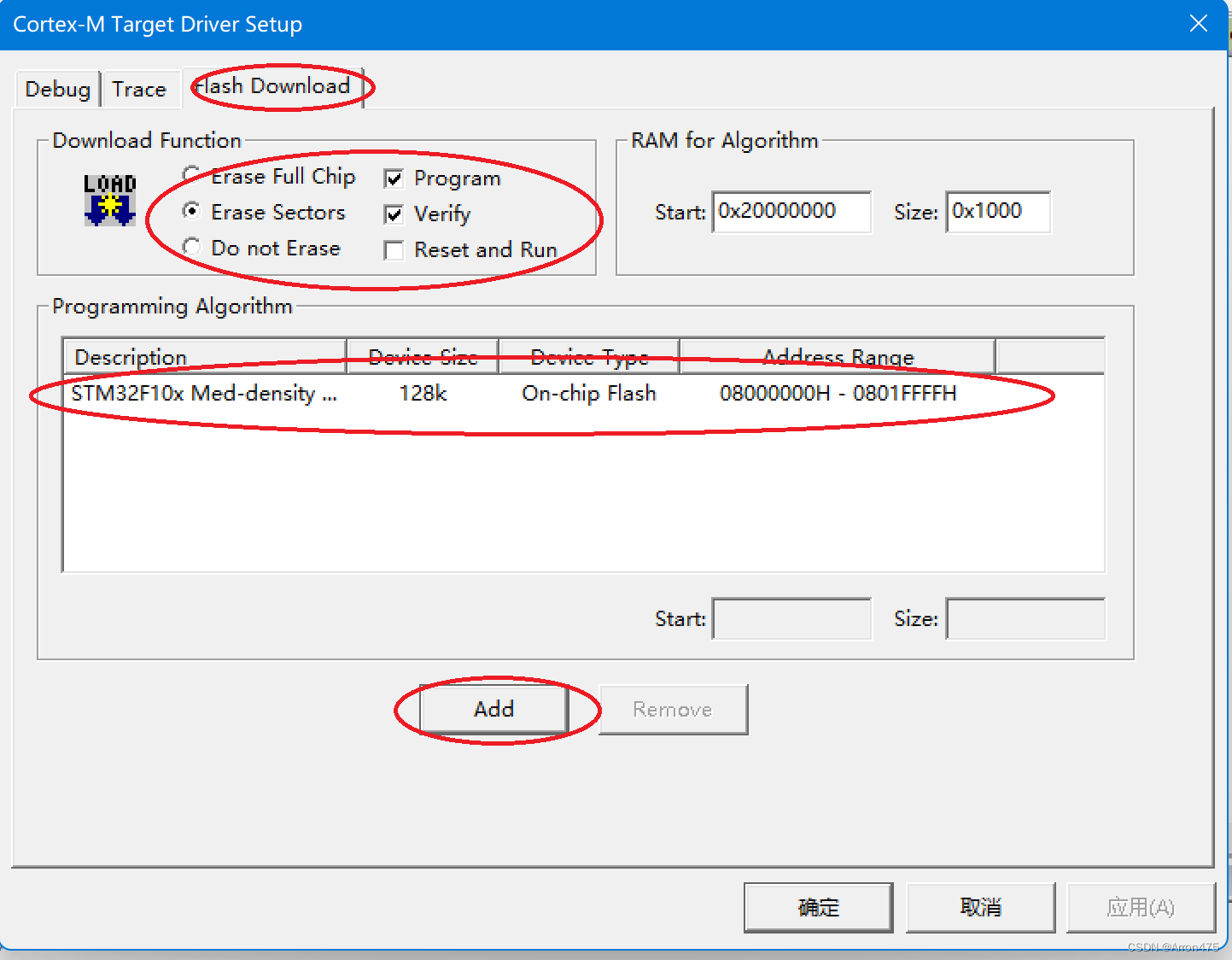

点击上图蓝色框里的Setting，选择Flash Download，进行以下配置。（如果不选Reset and Run则每次烧录到板上后都需要按一下板上的Reset按键才会看到现象。选不选看个人，影响不大）

2、编写main函数

//头文件
#include "stm32f10x.h"
#include "GPIOLIKE51.h"

//函数声明
void LED_Init(void);
void RCC_Configuration(void);

//=============================================================================
//文件名称：Delay
//功能概要：延时
//参数说明：nCount：延时长短
//函数返回：无
//=============================================================================

void Delay(uint32_t nCount)
{
  for(; nCount != 0; nCount--);
}


//=============================================================================
//文件名称：main
//功能概要：主函数
//参数说明：无
//函数返回：int
//=============================================================================
int main(void)
{


	RCC_Configuration();				//开启GPIO时钟

	LED_Init();                         //初始LED引脚的GPIO口
    while (1)
		{
			PAout(1)=0;					//1为灭
			Delay(0xfffff);             //延时
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			PAout(1)=1;

			PBout(12)=0;					//0为亮
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			PBout(12)=1;

			PCout(15)=0;
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			Delay(0xfffff);
			PCout(15)=1;

    }
}


//=============================================================================
//文件名称：RCC_Configuration
//功能概要：开启GPIO时钟
//参数说明：无
//函数返回：无
//=============================================================================

void RCC_Configuration(void)
{
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);		//开启GPIOA时钟并使能
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB时钟并使能
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);		//开启GPIOC时钟并使能
}



//=============================================================================
//文件名称：LED_Init
//功能概要：LED引脚的GPIO初始化
//参数说明：无
//函数返回：无
//=============================================================================

void LED_Init(void)
{
		GPIO_InitTypeDef GPIO_InitStruct;												//声明GPIO初始化结构体,声明要在最前面

		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA时钟并使能


		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;					//定义GPIO初始化结构体的GPIO引脚
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;			//定义GPIO初始化结构体的GPIO输出模式
		GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;		    //定义GPIO初始化结构体的GPIO速率

		GPIO_Init(GPIOA,  &GPIO_InitStruct);					//初始化GPIO




		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12;			    	//定义GPIO初始化结构体的GPIO引脚
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;			//定义GPIO初始化结构体的GPIO输出模式，推挽输出模式
		GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;		    //定义GPIO初始化结构体的GPIO速率

		GPIO_Init(GPIOB,  &GPIO_InitStruct);					//初始化GPIO





		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;					//定义GPIO初始化结构体的GPIO引脚
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;			//定义GPIO初始化结构体的GPIO输出模式，推挽输出模式
		GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;			//定义GPIO初始化结构体的GPIO速率

		GPIO_Init(GPIOC,  &GPIO_InitStruct);					//初始化GPIO


}

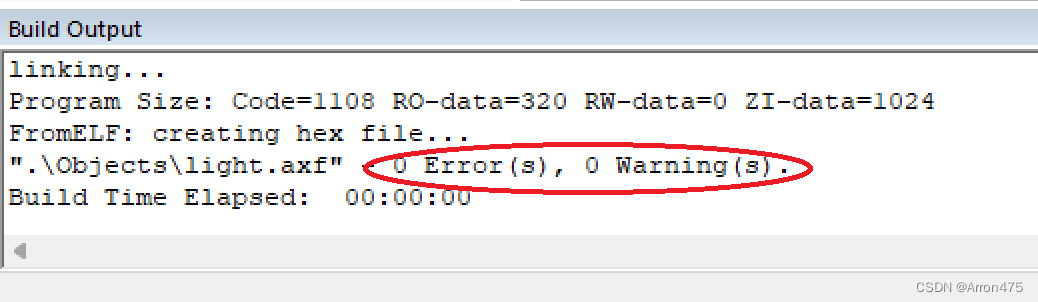

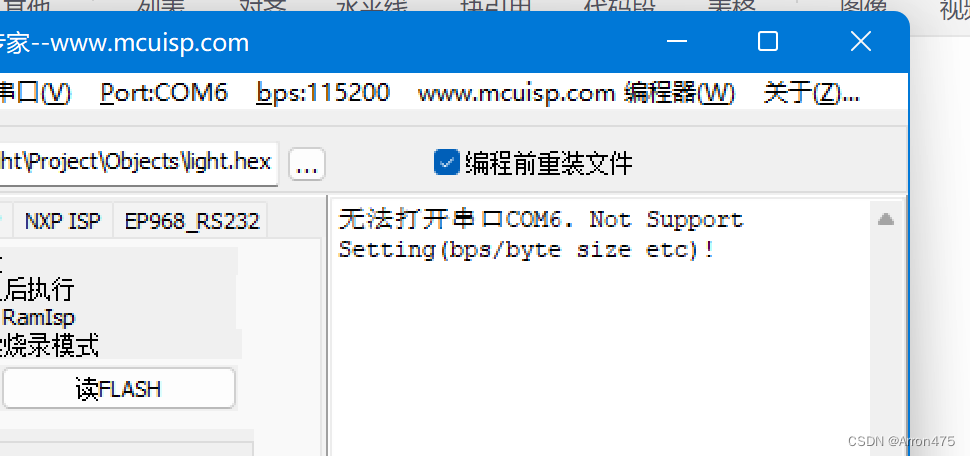

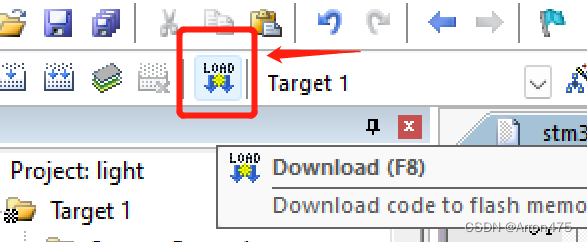

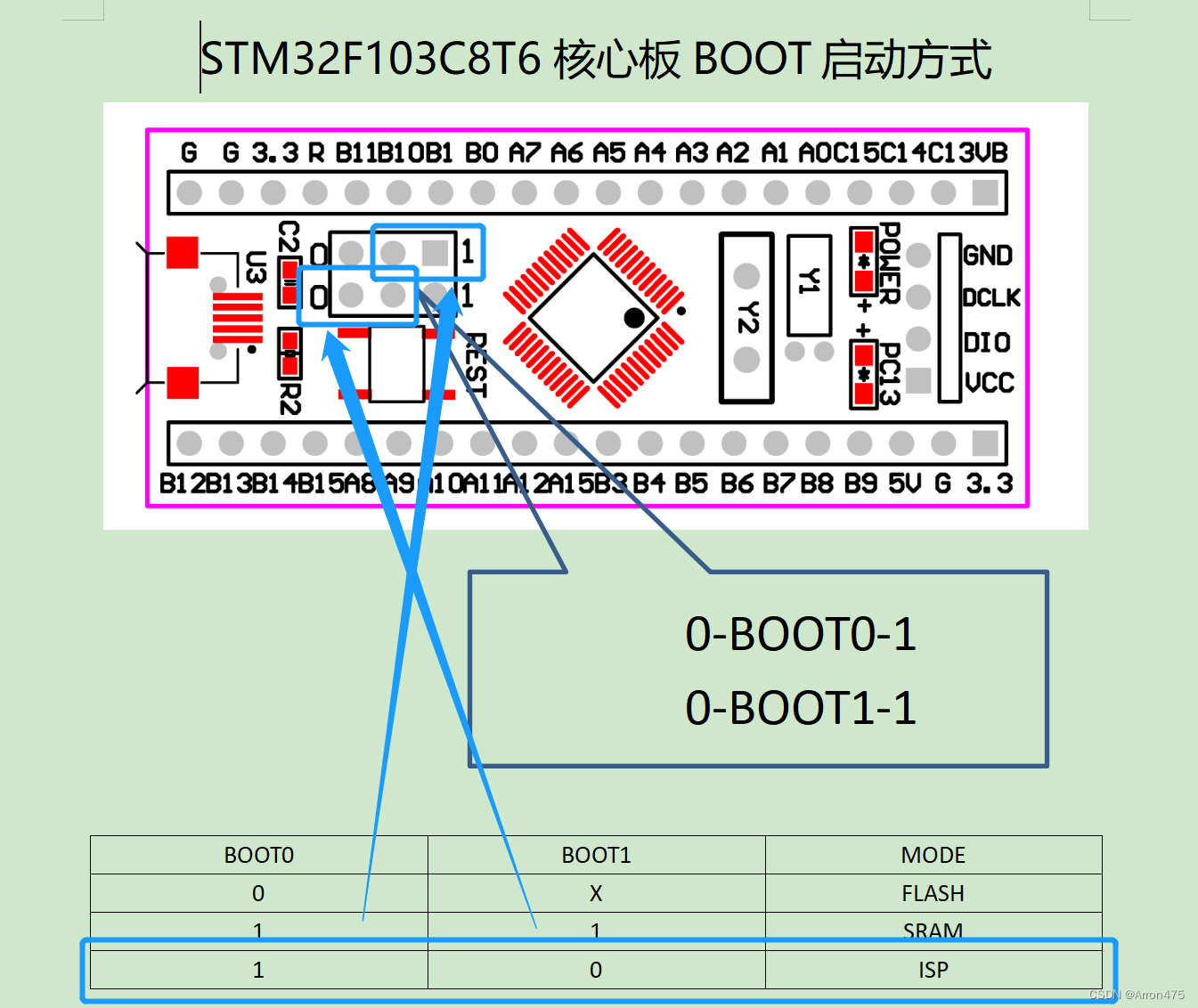

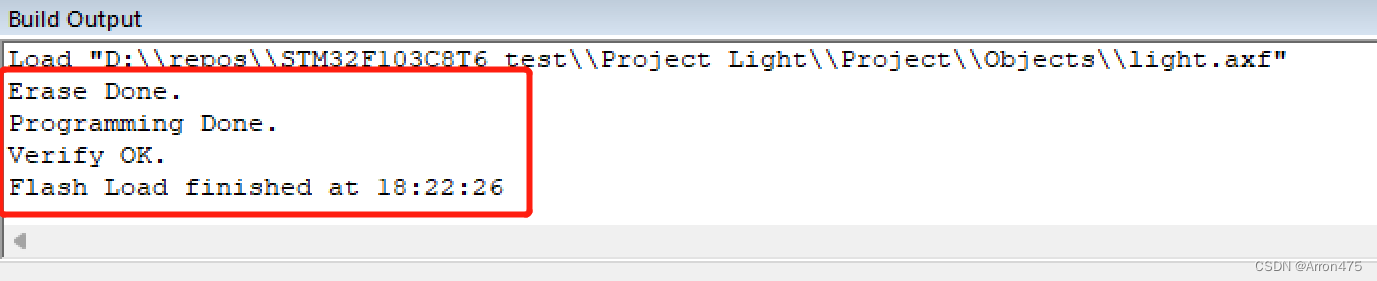

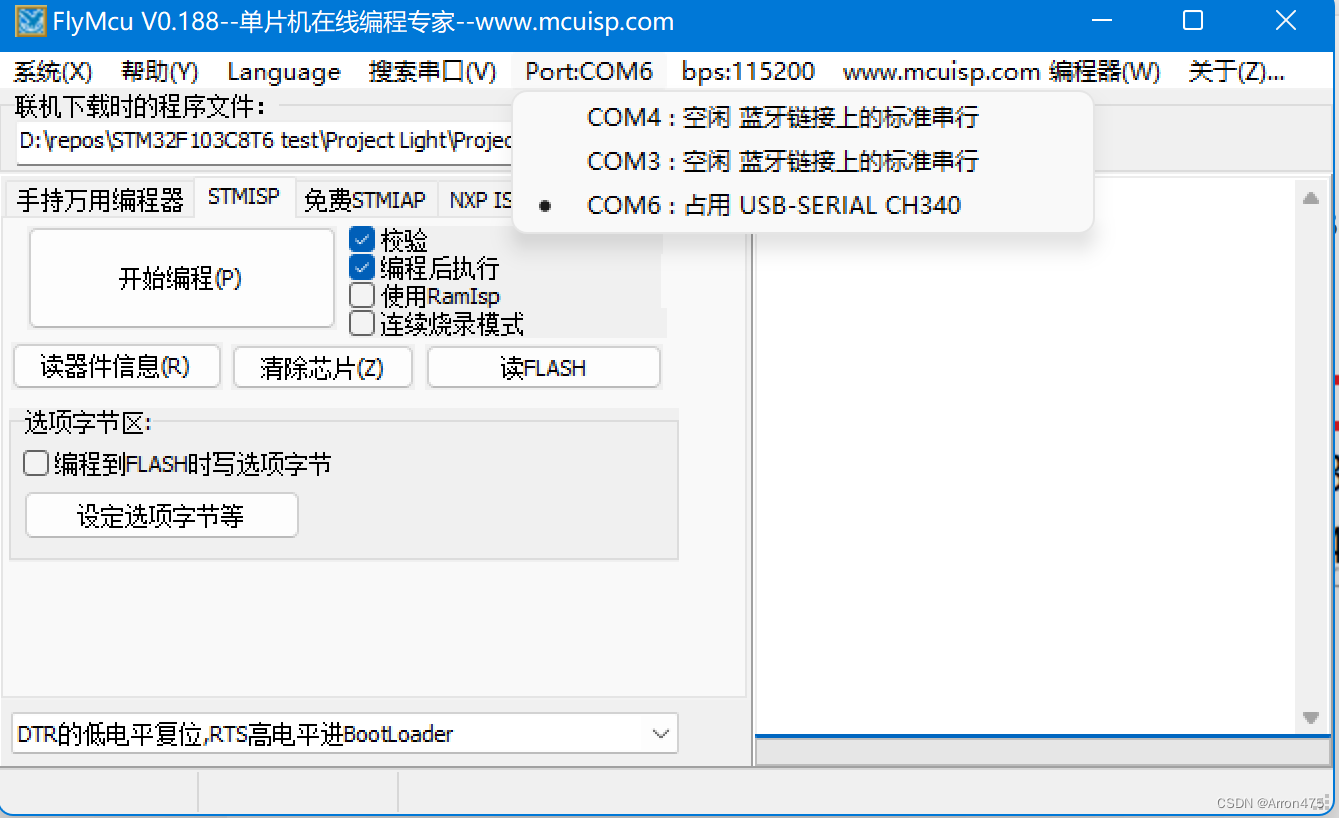

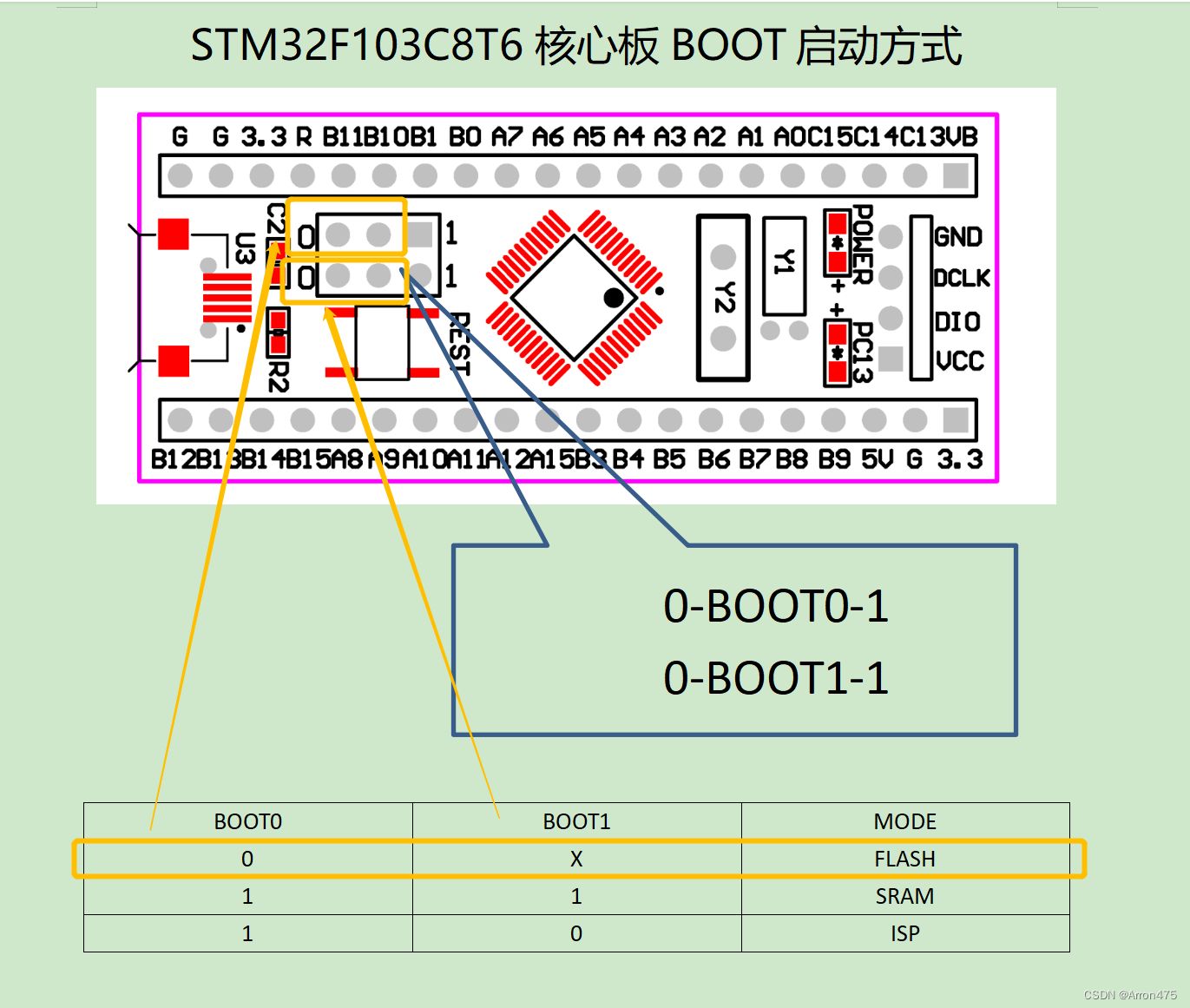

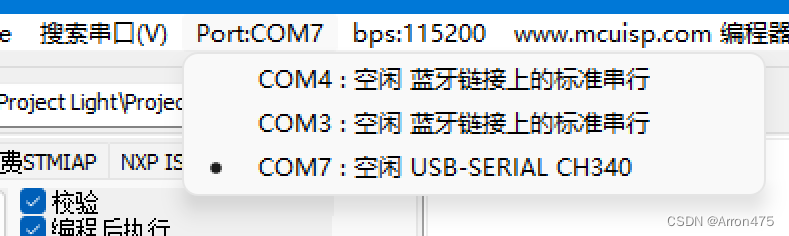

点击下面两个任意一个编译
