概述

几个注意点：

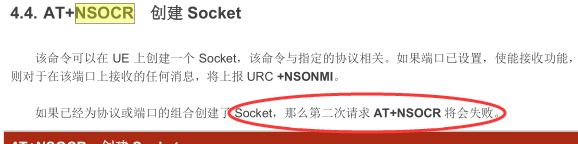

初始化的时候发送 "AT+NSOCR=STREAM,6,56000,1rn","OK" 经常会失败，原因是：下图，第一次成功了但是没检测到，以后就可能一直返回+CME ERROR: 4

目前碰到待解决的问题：

1、给onenet发数据，平台可以收到，但是收onenet的时候总是总是"IPD" not found，打印bc28接收时发现，明明一整帧是

+NSONMI:1,47（收到消息+NSONMI:<socket>,<length>）

1,183.230.40.39,6002,4,20020000,47 （读取消息AT+NSORF=<socket>,<req_length> ：返回<socket>,<ip_addr>,<port>,<length>,<data>,<remaining_length>）

却总是收到类似下面的不完整帧，但是感觉就算收到上面那样一帧也不太对，后面没有onenet下发的topic和消息体

+NSONMI:1,47
9,6002,4,20020000,0

解决思路：直接监听bc28的发送引脚，不用mcu打印，先定位是mcu串口收不全还是在bc28和onenet上出的问题？从下图入手

从上图入手后，再用抓包工具看是mcu串口读取慢了，还是onenet发的快了？

全局搜 NSORF ，发现任何情况都收100个了，应该够啊

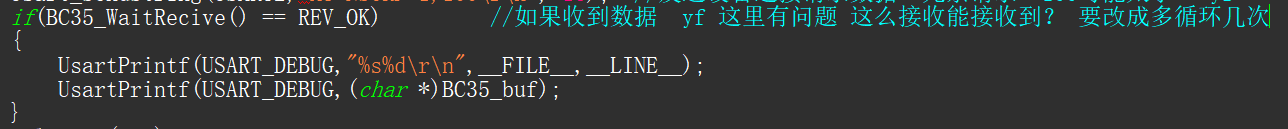

下面这个接收函数有问题，联系上下文，BC35_cnt刚被清零，BC35_WaitRecive怎么出现REV_OK情况？

函数具体内容是：

_Bool BC35_WaitRecive(void)
{

    if(BC35_cnt == 0){ 							//如果接收计数为0 则说明没有处于接收数据中，所以直接跳出，结束函数
//      UsartPrintf(USART_DEBUG,"%s%drn",__FILE__,__LINE__);
			return REV_WAIT;
		}
    if(BC35_cnt == BC35_cntPre)                                             //如果上一次的值和这次相同，则说明接收完毕
    {
        BC35_cnt = 0;							//清0接收计数

        return REV_OK;							//返回接收完成标志
    }

    BC35_cntPre = BC35_cnt;                                                 //置为相同

    return REV_WAIT;							//返回接收未完成标志

}

或者把bc35恢复出厂设置试试？

2 、发现就算下发不完整帧，mcu也不是一直能接收到，多测几次后，发现只有上传一次onenet数据，才能下发一次

解决思路：看onenet平台提供的资料和mqtt协议，是不是协议就是这么规定？或者是因为下图，下发的那帧没有读取完全，导致收不到URC

onenet提供手册新版

3、JLINK仿真程序的时候，总是有的断点进不去，程序显示还在运行，其实已经死了

解决思路：不用例程，把例程移植到自己常用的环境下，比如cube+keil5+stlink试一下？例程在这里，仅供参考（mcu是rbt6，+bc35-g，+移动物联网通信，+onenet，+mqtt）

其它资料：bc35中文手册

相关参考：mqtt系列博客，感觉详细另一系列移远官网 BC28接入onenet bc28指令发送流程虚拟软件模拟MQTT和onenet收发

4、参考上面的链接直接用at串口发数据到onenet，接收没问题，就是一发送就返回+QMTSTAT: 0,1，连接断开了，数据也没上去，看别人说好像是要发完立刻再发连接也好像是个bug

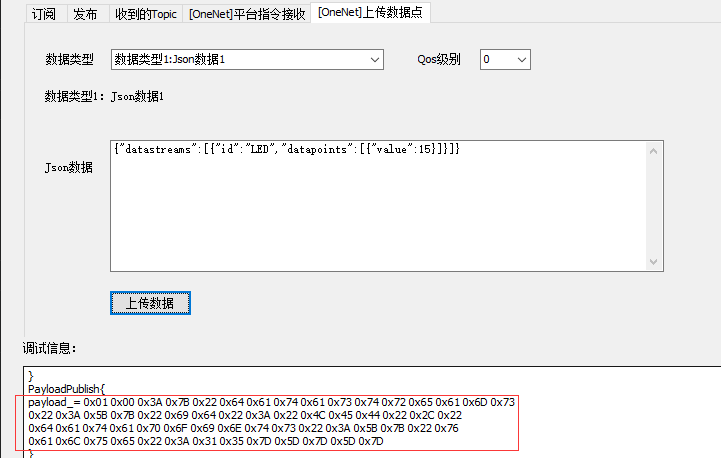

断开原因找到了，是因为格式不对，发送AT+QMTPUB=0,0,0,0,"$dp"之后不能直接就发json格式串，而是应该在格式串前加一些东西，比如固定和可变帧头（如果平台数据流接收必须要符合给定的格式，给的那个软件可以都显示）

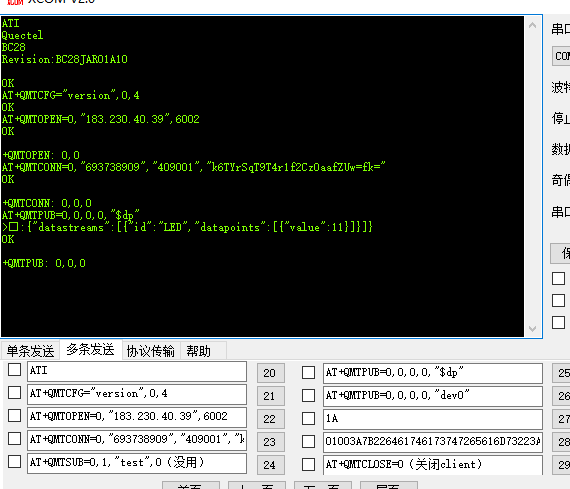

大概发送流程：

ATI
Quectel
BC28
Revision:BC28JAR01A10

OK
AT+QMTCFG="version",0,4
OK
AT+QMTOPEN=0,"183.230.40.39",6002
OK

+QMTOPEN: 0,0
AT+QMTCONN=0,"693738909","409001","k6TYrSqT9T4r1f2Cz0aafZUw=fk="
OK

+QMTCONN: 0,0,0
AT+QMTPUB=0,0,0,0,"$dp"
>:{"datastreams":[{"id":"LED","datapoints":[{"value":11}]}]}
OK

+QMTPUB: 0,0,0

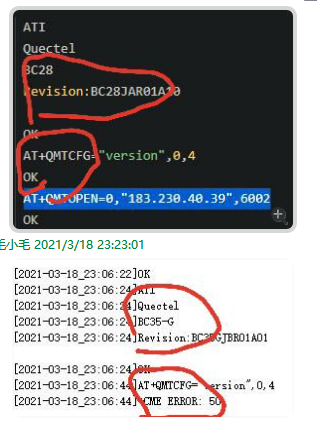

5、发现不同模块和不太固件对同一指令反应不同，遇到了用BC26配置MQTT可以，用BC35G配置不可以

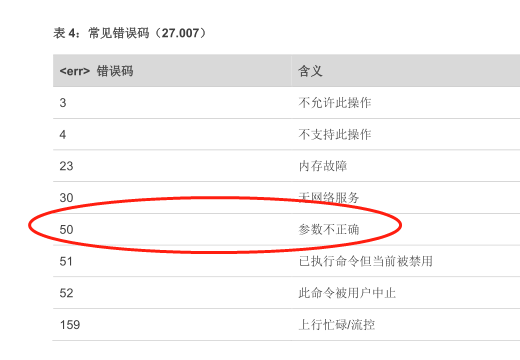

上图BC35-G出现的错误码50是指参数不正确

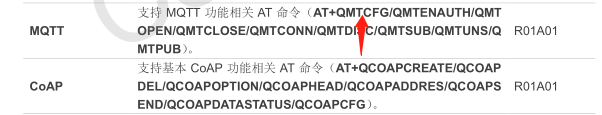

通过在技术交流群翻阅，发现BC35GJCR01A01.fwpkg这个固件支持mqtt配置，如下图，而我现在用的是BC35GJBR01A01.fwpkg，固件或者工具找不到可以私信我

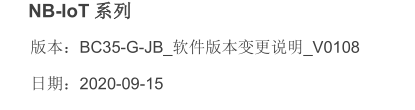

担心BC35GJC的固件不能在硬件BC35GJB上运行，又找了一个

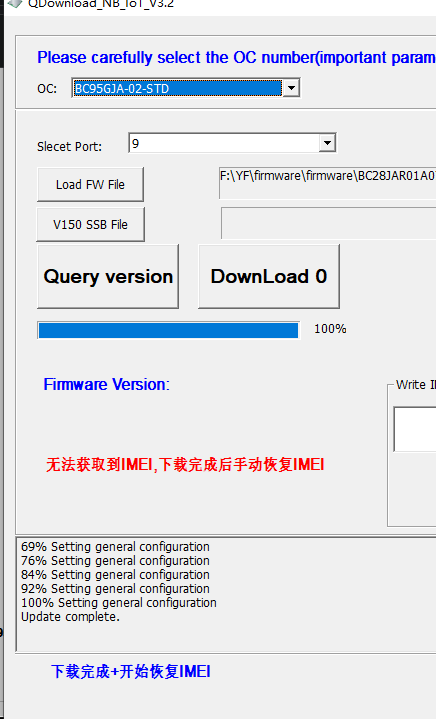

所以要升级一下，升级参考

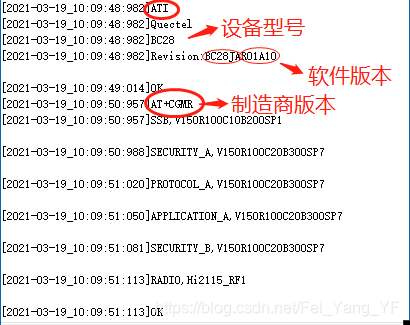

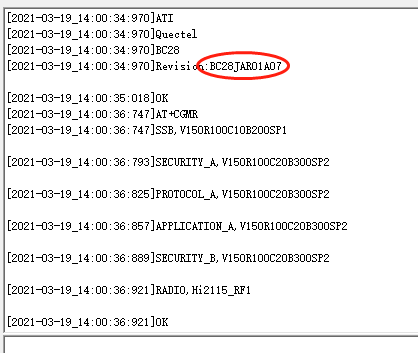

大概流程先看一下设备型号和版本（以BC28做升级举例）

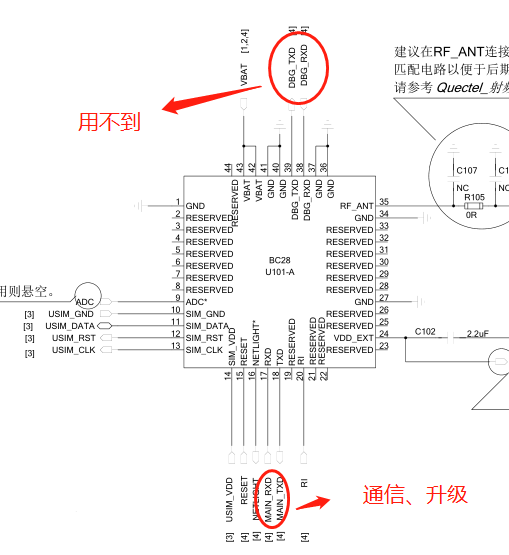

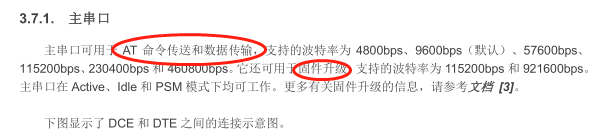

再看一下硬件接口 BC28是升级和通信都用主串口 BC35-G也是一样

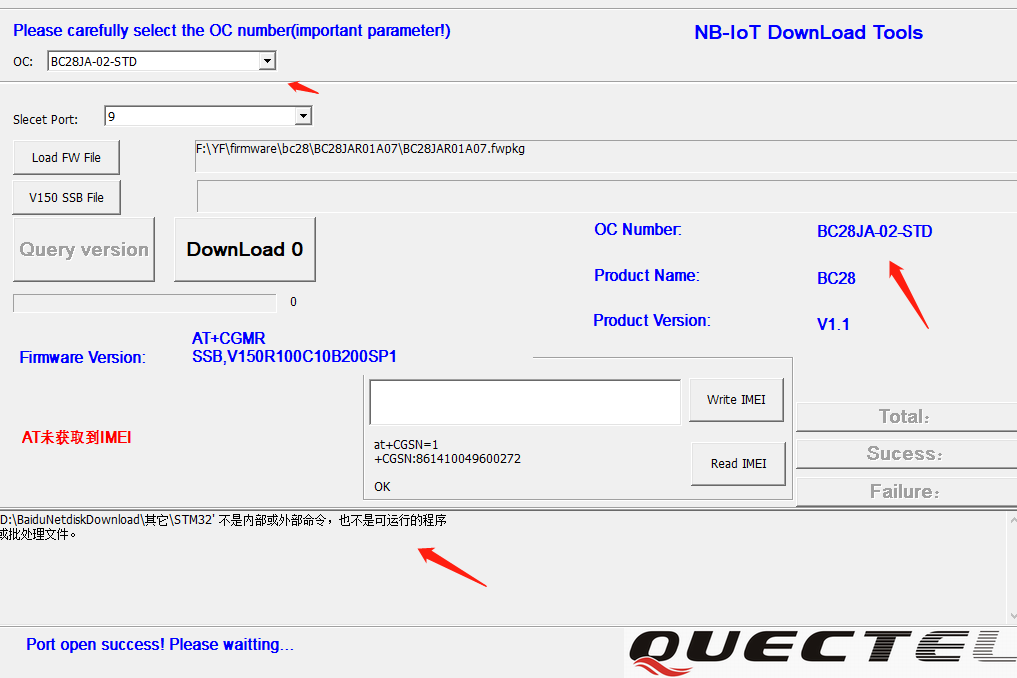

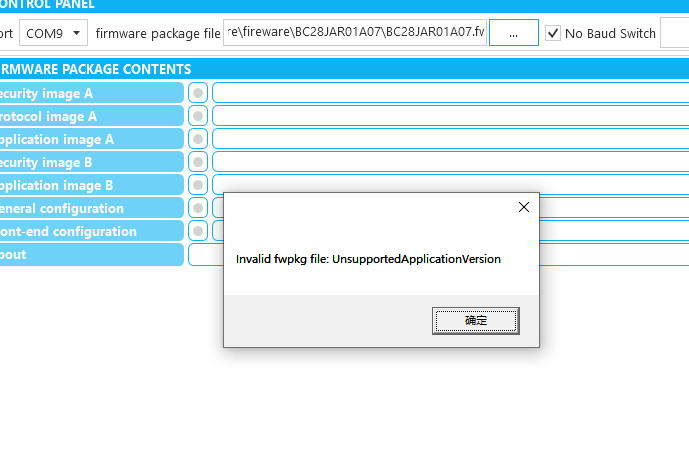

升级出现了问题

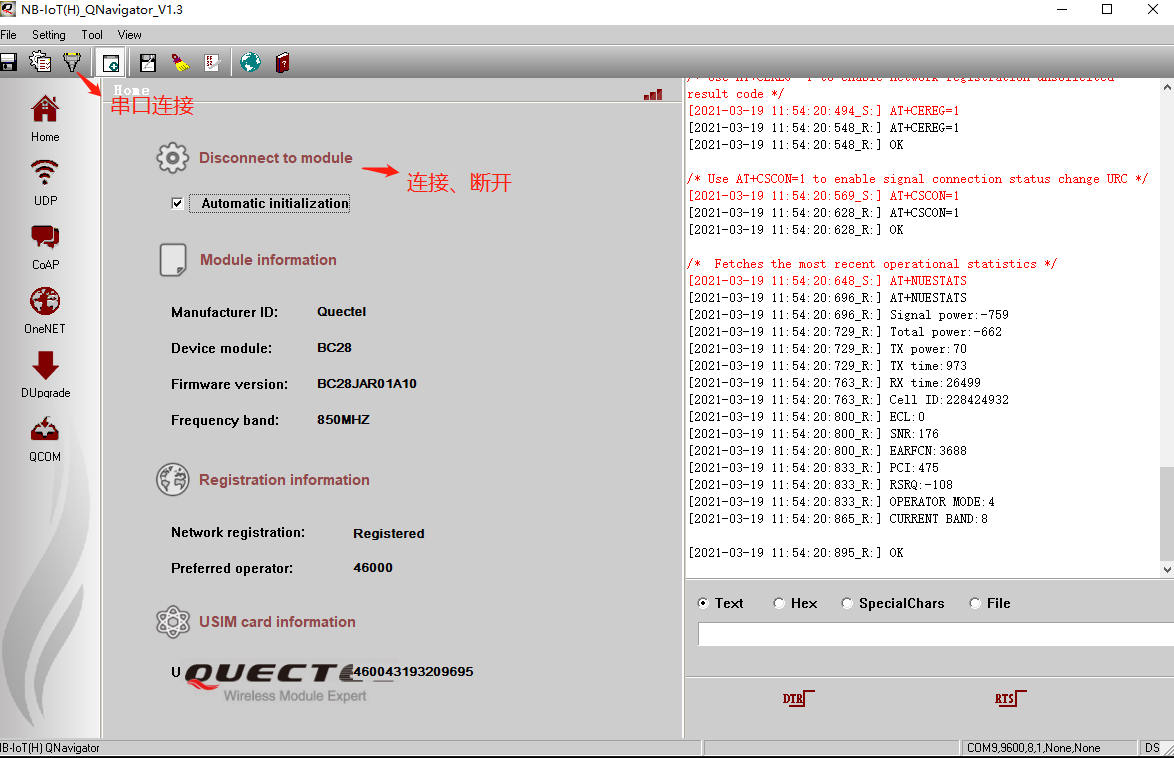

换了个工具还是不行

上面原因是升级的软件放到中文路径下了

.NET Framework 下载地址 https://dotnet.microsoft.com/download/dotnet-framework/net472

有时候出粗Sorry - something went wrong - No reponse from UE after sending SendData
还有一些奇怪问题，解决方法参考其实是因为主程序是自己写的，升级的时候里面串口还在同时发，对升级产生干扰

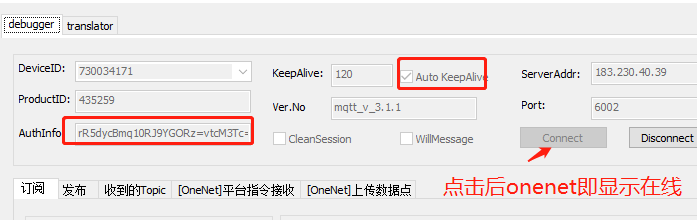

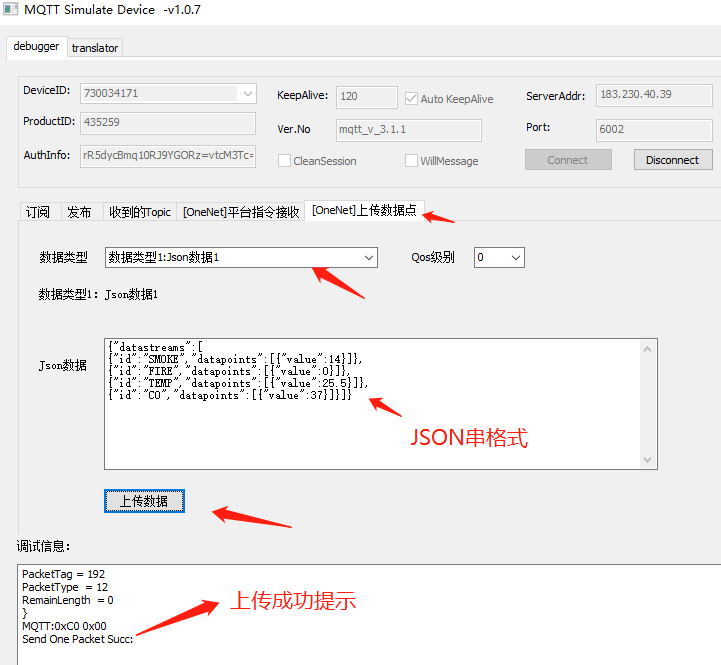

MQTT simulate-device使用过程：

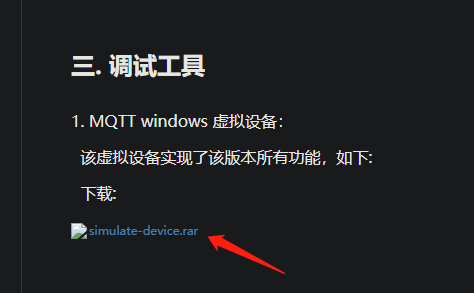

下载链接 https://open.iot.10086.cn/doc/art194.html#43

填入信息：第三行是 rR5dycBmq10RJ9YGORz=vtcM3Tc=

输入：{"datastreams":[{"id":"SMOKE","datapoints":[{"value":12}]}]} 是一个参数

{"datastreams":[
{"id":"SMOKE","datapoints":[{"value":14}]},
{"id":"FIRE","datapoints":[{"value":0}]},
{"id":"TEMP","datapoints":[{"value":25.5}]},
{"id":"CO","datapoints":[{"value":37}]}]} 是多参数
