1.算法描述

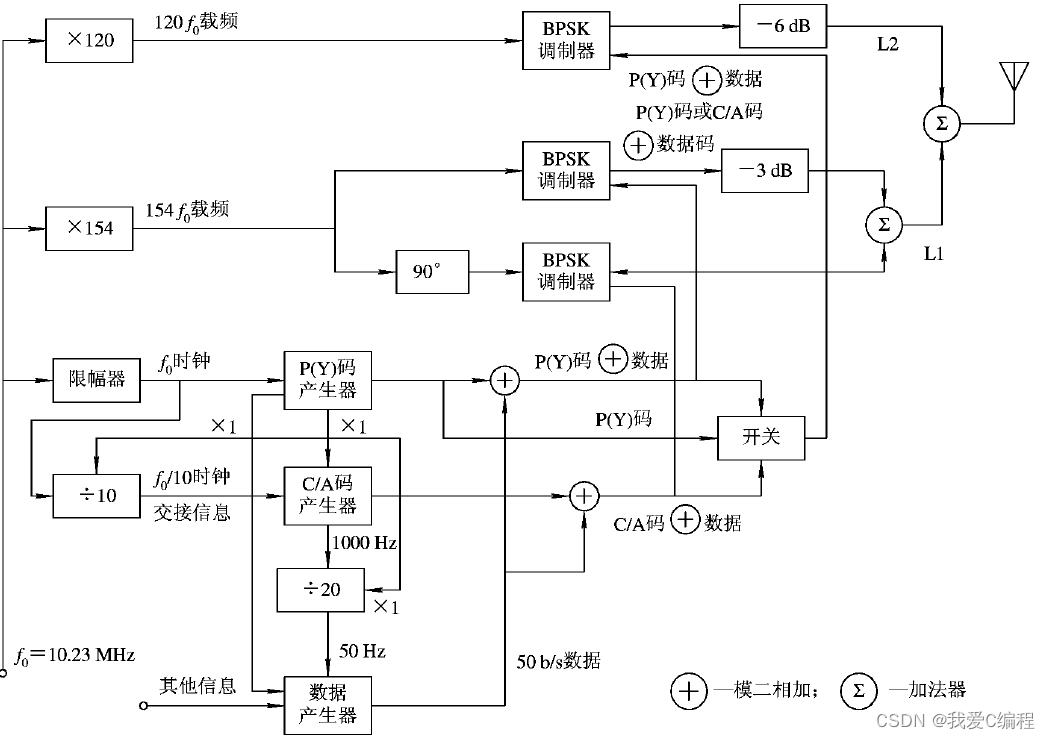

       最早的GPS包含L1和L2两个频段,其中L1上调制CA码,P码以及导航电文,L2上调制P码和导航电文。在实际接收到的GPS信号中,我们除了能够接受到CA码和P码外,还能检测到L1和L2两种载波信号。GPS双频发送器的基本构架如下所示:

        使用CA码和P码两种码来区分双频道中的两种不同的频道。但是P码周期非常长,美国用P码周期是140多天,而简化后的民用版本也要7天多,我们无法在仿真或者实际测试的时候花那么多时间去验证P码的捕获,所以这里,我们将P码部分做了下简化,使用伪随机序列周期为2048bit,来代替P码部分。

       一般情况下,导航电文的频率为50hz,CA码的频率为1M,P码的频率为10M。这里,为了测试的需要,我们需要降低频率来进行测试。整个发送端,按如下的结构设计:

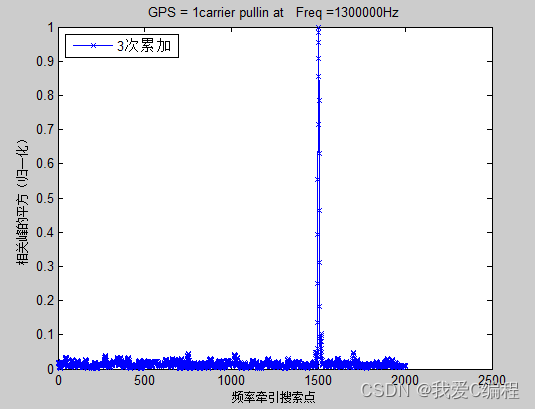

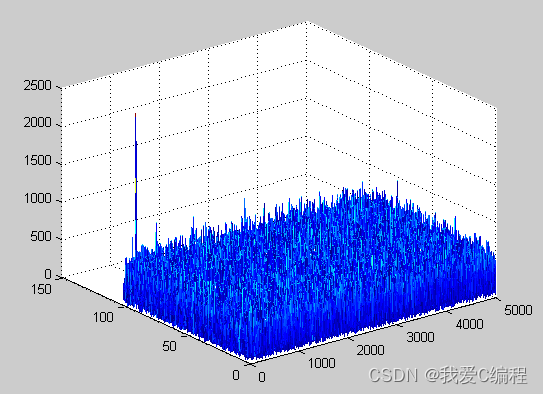

       通过捕获模块获得初始的频偏值,然后进行载波同步。与此同时,通过码同步,完成相位的捕获。最后进入跟踪阶段。

       先介绍一下捕获的基本原理:

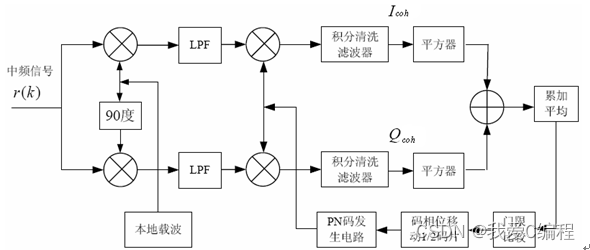

       本地码生成器以C/A码标称频率产生C/A码与接收到的采样信号相关累加,一个积分周期(通常1个码周期)后,相关峰与检测门限比较,如果相关峰大于门限,则认为捕获成功,得到对应的码相位估计;如果相关峰小于门限,码发生器自动将本地码码相位向前或向后跳动1/2或1/4个码片,然后继续相关累加检测,最多在 或 个伪码周期后找到与本地伪码同步的输入伪码的相位状态( 即为一个码周期内码片的数目),以实现伪码的捕获。下面对步进相关法进行简单介绍,其原理图见图1。

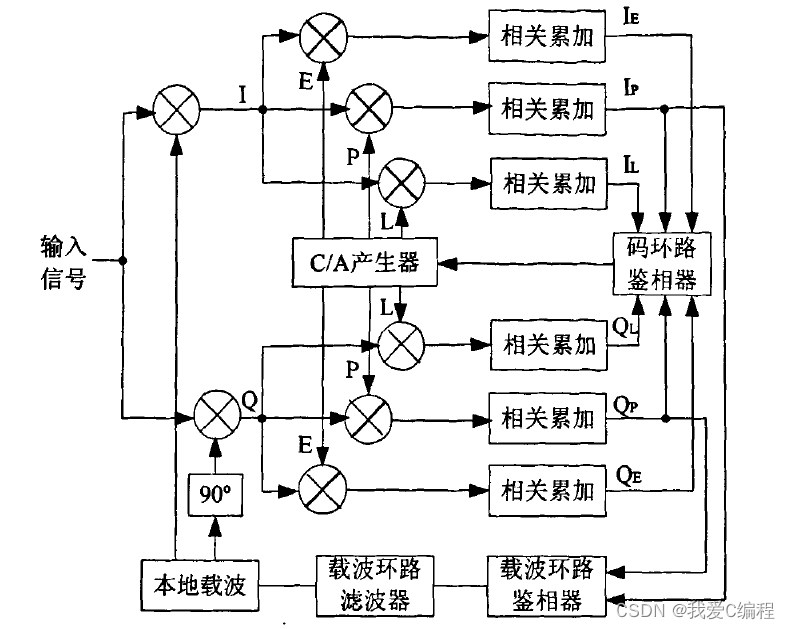

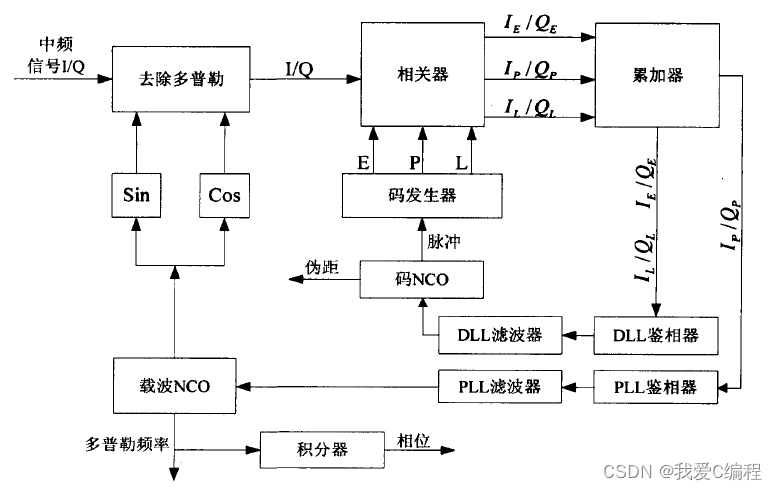

跟踪部分:

其内部详细结构如下所示:

2.仿真效果预览

算法仿真:MATLAB 2010b

FPGA设计:ISE12.2

FPGA仿真:Modelsim6.5SE

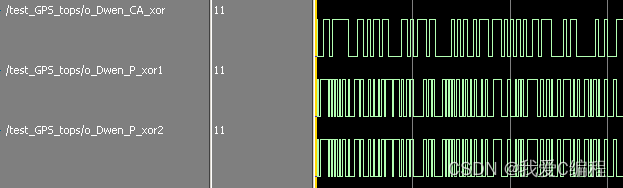

导航电文和CA码及P码异或之后的信号。

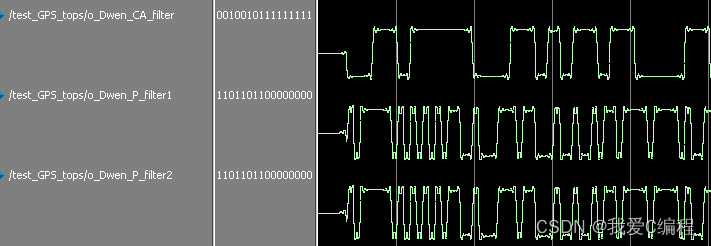

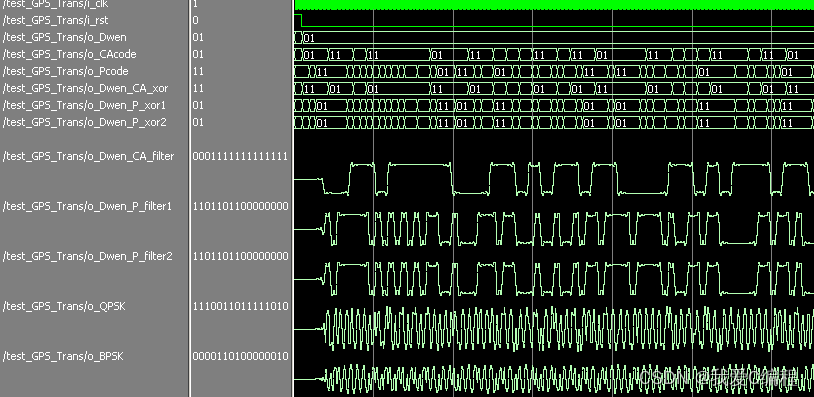

导航电文和CA码及P码异或之后的信号,通过成型滤波器之后的效果。

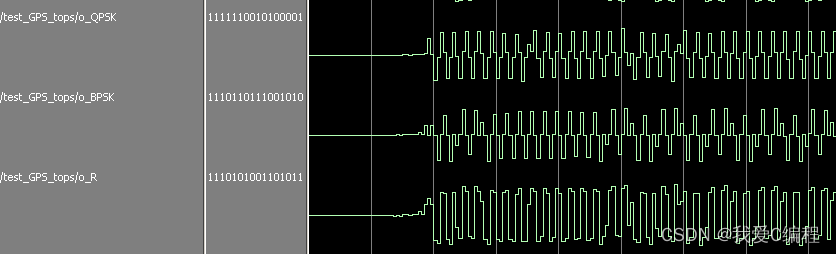

这个最后发送出去的QPSK,BPSK以及相加之后的射频信号。

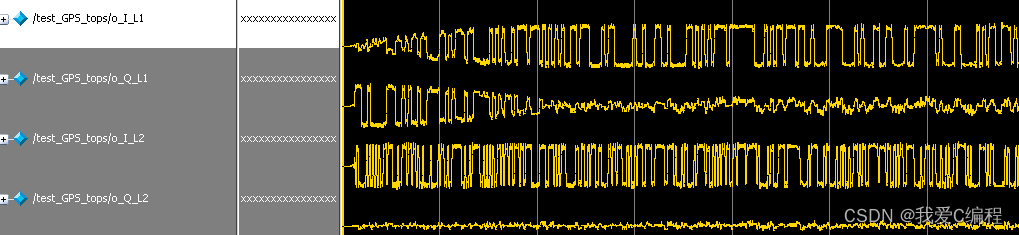

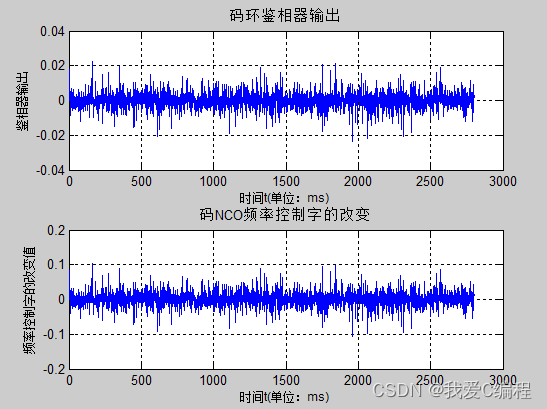

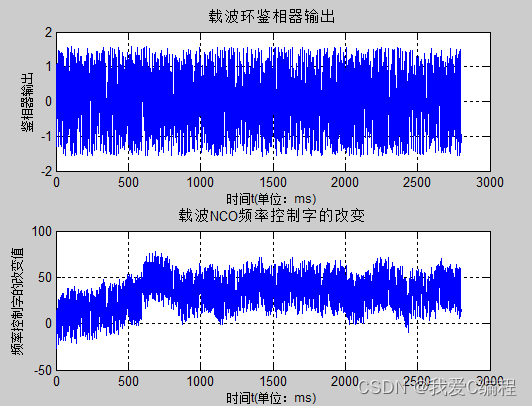

最后捕获跟踪之后的信号,放大看如下所示:

一开始的逐渐变大的过程就是锁定过程

3.MATLAB核心程序

`timescale 1ns / 1ps
module GPS_Rec(
               i_clk,
					i_rst,
					i_QPSK,
					i_BPSK,
					//Capture
					o_Ca_index,
					o_CA,
               o_abs_addCA,
					o_P_index,
					o_P,
					o_abs_addP,
					o_fre_est_Ca,
					o_fre_est_P,
					//Tracking
					o_I_L1,
					o_Q_L1,
					o_I_L2,
					o_Q_L2,
					o_Dwen_rec_L1,
					o_Dwen_rec_L2
	           );

input              i_clk;
input              i_rst;
input signed[15:0] i_QPSK;
input signed[15:0] i_BPSK;
//Capture
output       [9:0] o_Ca_index;
output signed[1:0] o_CA;
output signed[21:0]o_abs_addCA;
output       [10:0]o_P_index;
output signed[1:0] o_P;
output signed[23:0]o_abs_addP;
output signed[23:0]o_fre_est_Ca;
output signed[23:0]o_fre_est_P;

//Tracking
output signed[15:0]o_I_L1;
output signed[15:0]o_Q_L1;
output signed[15:0]o_I_L2;
output signed[15:0]o_Q_L2;
output signed[1:0] o_Dwen_rec_L1;
output signed[1:0] o_Dwen_rec_L2;

wire clk_ca;
wire clk_ca_2code;
wire clk_p;
wire clk_p_2code;

//2 time ca clock
CLOCK_DCM2 CLOCK_DCM2_u(
								.i_clk          (i_clk),
								.i_rst          (i_rst),
							   .o_clk_dwen     (),
							   .o_clk_ca       (clk_ca),
							   .o_clk_ca_2code (clk_ca_2code),
							   .o_clk_p        (clk_p),
								.o_clk_p_2code  (clk_p_2code)
							  );


//CAPTURE
//CAPTURE
//frequency capture
wire signed[9:0] o_Ca_index;
wire signed[1:0] o_CA;
wire signed[21:0]o_abs_addCA;

frequency_capture_channel1 frequency_capture_channel1_u(
    .i_clk          (i_clk),
    .i_clk_ca       (clk_ca),
    .i_clk_ca2times (clk_ca_2code),
    .i_rst          (i_rst),
	 .i_QPSK         (i_QPSK),
	 .o_fre_est      (o_fre_est_Ca),
    .o_I_filter     (),
    .o_Q_filter     (),
    .o_Ca_index     (o_Ca_index),
    .o_CA           (o_CA),
    .o_abs_addIQ    (o_abs_addCA)
    );


wire signed[10:0] o_p_index;
wire signed[1:0]  o_p;
wire signed[23:0] o_abs_addP;
frequency_capture_channel2 frequency_capture_channel2_u (
    .i_clk          (i_clk),
    .i_clk_p        (clk_p),
    .i_clk_p2times  (clk_p_2code),
    .i_rst          (i_rst),
    .i_BPSK         (i_BPSK),
	 .o_fre_est      (o_fre_est_P),
    .o_I_filter     (),
    .o_Q_filter     (),
    .o_p_index      (o_P_index),
    .o_p            (o_P),
    .o_abs_addIQ    (o_abs_addP)
    );



//TRACKING
//TRACKING


wire signed[15:0]o_I_filter1;
wire signed[15:0]o_Q_filter1;
wire signed[15:0]o_I_filter2;
wire signed[15:0]o_Q_filter2;

Frequency_track_tops Frequency_track_tops_u(
    .i_clk       (i_clk),
    .i_rst       (i_rst),
    .i_QPSK      (i_QPSK),
    .i_BPSK      (i_BPSK),
    .i_FRE_index1(o_fre_est_Ca),
	 .i_FRE_index2(o_fre_est_P),
    .o_I_filter1 (o_I_L1),
    .o_Q_filter1 (o_Q_L1),
    .o_I_filter2 (o_I_L2),
    .o_Q_filter2 (o_Q_L2)
    );

//CA capture
wire signed[1:0]Dwen_rec_L1;
CA_early_late_track_tops CA_early_late_track_tops_u(
    .i_clk      (clk_ca_2code),
    .i_clk_ca   (clk_ca),
    .i_rst      (i_rst),
    .i_CA_index (o_Ca_index+1),
    .i_Idin     (o_I_L1),
    .i_Qdin     (o_Q_L1),
    .o_dout     (o_Dwen_rec_L1)
    );

//P capture
wire signed[1:0]Dwen_rec_L2;
P_early_late_track_tops P_early_late_track_tops_u (
    .i_clk     (clk_p_2code),
    .i_clk_p   (clk_p),
    .i_rst     (i_rst),
    .i_P_index (o_P_index+1),
    .i_Idin    (o_I_L2),
    .i_Qdin    (o_Q_L2),
    .o_dout    (o_Dwen_rec_L2)
    );
endmodule
01_118m
