概述
第一次写博客,肯定写不好,但是希望记录一下自己学习的过程,多多担待。
学习无线通信,要做BPSK的星座图仿真实验,网上搜了一下,没人发资料,我就记录一下自己的过程。过两天还做16QAM的仿真,有时间再写那个的,如果我会做那个的话。
由于需要插入一些表达式,如果不会的同学,可以参考这里的链接,Markdowm公式指导手册,里面也有简明教程的链接,点过去,可以学习的。
切入正题,标题MATLAB中BPSK的星座图仿真。
一.星座图
BPSK是怎么扯到了星座图的,来,看公式
e
2
p
s
k
(
t
)
=
{
A
c
o
s
w
c
t
,
发送码元“1”
−
A
c
o
s
w
c
t
,
发送码元“0”
e_{2psk}(t) = begin{cases} Acosw_ct, & text{发送码元“1”} \ -Acosw_ct , & text{发送码元“0”} end{cases}
e2psk(t)={Acoswct,−Acoswct,发送码元“1”发送码元“0”
我们知道
s
i
n
w
c
t
和
c
o
s
w
c
sinw_ct和cosw_c
sinwct和coswc是正交的,可以作为信号空间的两个基,就像X轴和Y轴,可以表示任意的二维信号,这个从傅里叶级数可以看出。
现在在以
s
i
n
(
w
c
t
)
和
c
o
s
(
w
c
t
)
sin(w_ct)和cos(w_ct)
sin(wct)和cos(wct)为基的信号空间中,码元1的坐标为(A,0),码元0的坐标为(-A,0)那么还有噪声呢,它的坐标呢,如果你看过通信原理的书,就会知道经过带通滤波器的噪声信号为
ξ
(
t
)
=
ξ
c
(
t
)
c
o
s
w
c
t
−
ξ
c
(
t
)
s
i
n
w
c
t
xi(t) = xi_c(t)cosw_ct-xi_c(t)sinw_ct
ξ(t)=ξc(t)coswct−ξc(t)sinwct
所以噪声的坐标为
ξ
c
(
t
)
xi_c(t)
ξc(t),它的均值为零,方差为
σ
sigma
σ,这个的产生要用函数randn( )产生。
星座图为我们理解调制解调信号提供了新的角度,仅从坐标图就可看出信号的能量,两个信号的距离,非常好用的。
现在给matlab的代码,
%运行时间略微有些长,
clc,clear
%比特流的长度,不要太大,容易死机
Maxbit = 1000000;
Eb = 1;
for i=1:15 % 信噪比从1到15dB
for cnt=1:10 %对于每个信噪比,进行10次实验,最后求平均
b = rand(1,Maxbit); %随机数据
b_bin = round(b); % 0 1 比特流
b2 = sign(b_bin - 0.5); %调制后的 -1 和+1 比特流
SNR = 10 ^( 0.1 * i); %信噪比
N0 = Eb/SNR;
Sigma = sqrt(N0/2);
% 高斯噪声信号,注意用的函数是randn,而不是rand
Noise = Sigma*randn(1,Maxbit);
% snt 调制信号与噪声叠加后的信号
Snt = b2 + Noise;
% 解调过程,抽样判决,<0,判为-1,>0,判为+1
res(Snt<0) = -1;
res(Snt>=0) = 1;
% Snt .* b2,解调正确,相乘结果为+1,若发生误码,结果为-1
St = res .* b2;
% err为误码的个数
err(cnt) = length(find(St<0));
end
% Pb计算信噪比为 i dB 时的误比特率
Pb(i) = (mean(err)/Maxbit)*100;
end
%打印误码率,注意这个函数
semilogy(Pb);
xlabel('信噪比(dB)');
ylabel('误码率Pe')

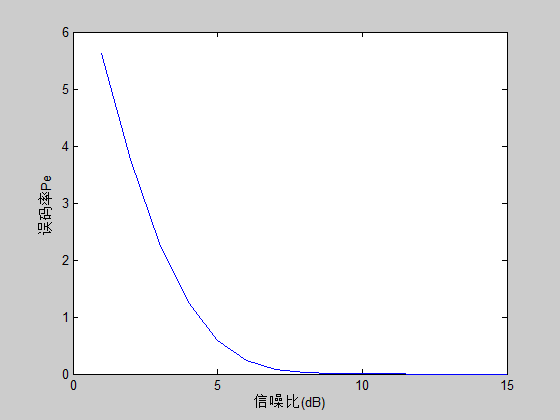

我想说啥呢,就是最后打印误码率的函数,我开始用的是plot( ),就是下图

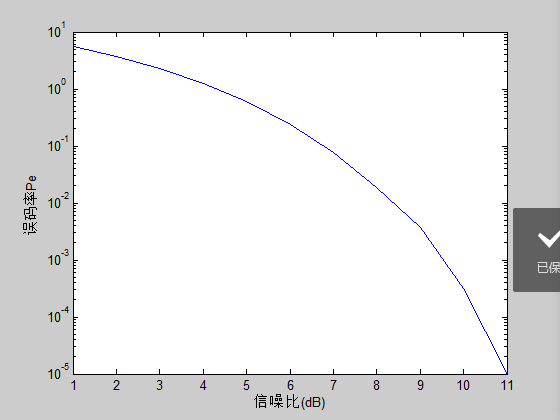

跟书上不一样,后来我发现他们跟书上一样的,用的是semilogy( ) 函数,然后图就是这个了。
semilogy()的纵轴坐标是
1
0
i
10^i
10i,看到了吧,就是这样的。
到这里,说完了。
第一次写,用了老长时间呢,顺便学了Markdown的用法,还有呢,matlab也是老长时间没用过了,老多函数都忘了,还有啊,BPSK的星座图也不大会,一切都是昨天下午临时干的,最耗时就是找出semilogy( )这个函数,花了4个小时呢,真实的,浪费时间啊。
