科技论文中图片的处理方法

一、科技论文中图片的处理方法

（http://www.quman.org/article/article0128.html）

科技论文中图片的质量非常重要，图片质量的好坏一定程度上决定了论文能否被录用。处理一张图片如果没有使用正确的方法，即使花费大量的时间也无法得到理想的效果。为此，本文简要介绍一些科技论文中图片的处理方法，为大家写出更完美的论文提供帮助。

1. 常用的图片处理软件

科技论文写作中常用的图片处理软件有SnagIt、Photoshop、画图、Visio等。

SnagIt是非常好用的一种抓图软件，它可以抓取活动的窗口，还可以抓取任意大小的图片(这时以数字×数字的形式实时显示图片像素数)等等，并可以将图片保存成tif、bmp、jpg等格式。

Photoshop是图片处理界的老大，功能强大，但科技论文一般只用到它的部分功能，如调节图片大小、亮度、对比度、锐度、柔和度，或者擦除图元、颜色反相、以任意角度旋转图像等。

画图软件能干的活，Photoshop都能搞定，一些简单的任务，如调节图片尺寸、擦除图元等，用它就可以了，再开Photoshop就有点牛刀杀鸡的感觉了。

Visio是微软的Office软件之一，与Word联合使用，效果很好，比用Word直接处理图片强多了。

2. 科技期刊对论文图片的要求

会议文章对图片质量的要求比较低，一般投了后基本都没有修改的机会，而期刊文章对图片质量的要求相当高，可能来回改几次才能满足要求。如果论文投稿前就达到了较高的质量，相信修改时会轻松很多。比较牛的科技期刊对论文的基本要求是：

（1）表达清晰。图片中各元素都清楚无误，不能出现多个字母堆在一起难以分辨的情况。

（2）分辨率要高。这里所说的分辨率不是我们拍照时所说的总像素数，而是指每平方英寸面积内的像素数，它的单位是dpi(dot per inch)。科技杂志的要求是600dpi，这也是打印机的最高分辨率。关于如何做到600dpi的分辨率，会在后面Visio的使用技巧中讲到。

（3）所有图中的字号、箭头大小要保持一致，粗线、细线分明，各种线型粗细一致。关于这点也会在后面讲到。

（4）横纵坐标的物理量要标清楚，一些关键的临界值，需要标明其数值。

（5）尽量用白底的图片，一定不能用黑底的图。黑底的图费墨，这是出版社很忌讳的事情，所以在抓图前将软件的背景设置为白色是很有必要的，如果只能得到黑底的图片，可以用Photoshop反相处理。

3. 科技论文中常用的图片格式

科技论文中常用的图片格式有bmp、tif、wmf、emf、jpg等。

bmp是位图，保存方法原始，体积大，质量高；tif兼容性好，而且提供预览图，缺点是体积大，但它是论文和书刊等出版物支持最广的图形文件格式，打印出来清晰度特别好，实际上写论文只用这一种格式的图片就够了；wmf和emf是一种矢量图形格式，Word中内部存储的图片或绘制的图形对象属于这种格式，无论放大还是缩小，图形的清晰度不变，而且所需的存储空间非常小，只是缺乏合适的软件来对它进行处理；jpg是一种常用的有损压缩方案，用来压缩存储批量图片，相信大家也非常熟悉，论文中使用这种格式的图片也是可以的，但首选还是tif格式，因为tif比jpg的质量高很多。

4. 图片中字号的设置问题

论文中一般有多张图片，每张图片中都可能注有文字，由于每张图片的缩小比率是不同的，要想使所有图片中的文字大小一致，也得想点办法。

一般情况下，我们用SnagIt在科学软件(如AutoCAD、Origin和Matlab)中抓到的tif图片，都得对其中的文字擦除后，再用Visio重新写上字号合适的文字。如何保证各图中的文字大小一致呢？下面介绍一种简单有效的方法。

假设各图中的文字说明都要用小五号字，小五实际是9磅字，而将图片插入Word后缩为原来的30%，那就用9÷30%=30。就是说，当用Visio在图片上添加文字说明时，得用30磅字，在Word中缩为30%后就得到了9磅字，即小五号字。其他字号和缩小率也相同的道理，只要代入“所需字号÷缩小率”的公式就可以了。

当然箭头的大小、箭头引线的粗细，都要设置成统一的标准，这样才可能得到高质量的论文。

5. 一些技巧

处理图片时会有一些技巧，下面将介绍几条技巧。

（1） 图片的缩小率

文章中图片缩得越小，dpi会越高，打印出来后当然会越清晰，一般来说缩小到30%以下是比较理想的。

（2） Visio拼图

当我们想获得一张大图片时，有可能一屏截不下，可以考虑分两屏或三屏截，然后分别插入Visio中再拼起来就行了，仔细一点的话，得到的图没有一点拼接的痕迹。

用Visio处理过的图，如果尚未定稿的话(还有可能再修改)，可以直接在Visio中将其框选，再粘贴到Word中。如果是定稿的图，可以将其保存成tif格式，再插入Word中，具体方法如下：

在Visio中用鼠标框选要保存为一张图片的所有元素，选择“文件”|“另存为”命令，弹出图1所示的“另存为”对话框，在“保存类型”中选择“tif”格式，再单击“保存”按钮。

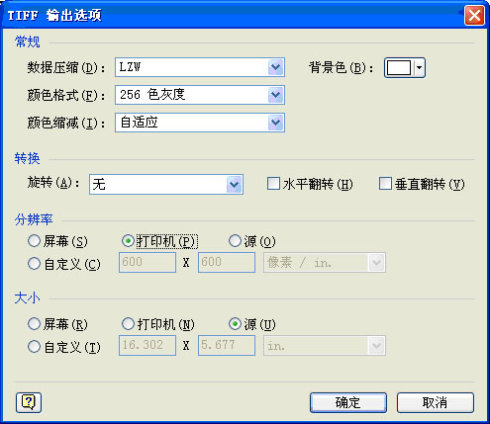

这时弹出图2所示的“TIFF输出选项”对话框，一般选择数据压缩为“LZW”(所占存储空间要小一些)；如果是黑白图片，颜色格式选为“256色灰度”，如果是彩色图片，颜色格式选为“256色”，分辨率选项选择“打印机”(600dpi)；大小选项选择“源”。完成设置的“TIFF输出选项”对话框如图3所示。

单击“确定”按钮，图片输出为tif格式。根据电脑配置不同，可能需要几秒到几十秒时间。得到的将是一张分辨率非常高的图片。

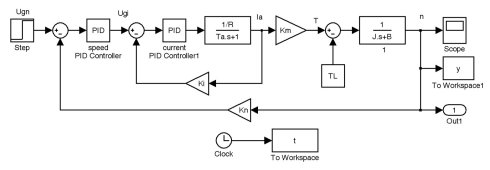

再把保存后的tif图插入Word(图4所示)，双击图6可以发现它不能编辑了，而双击图2仍然可以在Visio中进行编辑。这就是两者的区别，但两者打印出来都是非常清晰的，只是出版社一般需要tif图。

（3） AutoCAD和Origin图形输出功能

实际上几乎所有的图片都可以用SnagIt抓成tif图片再进行处理，如果我们想得到一张占存储空间很小的图，同时不需要对其中的文字或图元进行修改，只需要插入Word后进行剪裁，这样的话可以考虑保存成wmf或emf格式的图片。比如在AutoCAD中，选择“文件”|“输出”命令，将图形其保存为wmf格式；在Origin中，选择“File”|“Export ASCII”命令，将图形保存为wmf或emf格式。再将得到的图片插入Word中，通过比较可以发现，这样得到的图片质量还是要比用SnagIt抓的tif图清晰度高，尤其是保存AutoCAD中较大的装配图，它怎么放大都不会失真，只是如上文所说，一直没找到合适的软件来处理这两种格式的图片，很遗憾。

注：Origin是一个非常强大的专门处理科学数据的软件，可以根据一组数据绘制二维曲线或三维曲面，还可以对二维曲线进行非线性拟合。当然Matlab也能干这些，但一般认为Origin绘制的曲线更漂亮。

（4） Matlab图形

Matlab是科学计算常用的软件，可以生成各种的曲线和曲面，可以对生成的图进一步修改，尤其是标注、坐标轴、颜色、线条、字体，图片的大小、位置等等。但是直接通过matlab生成的各种格式的图片并不清楚，一般无法满足科技期刊的要求，为此，需要采用一些变通的作法。

首先把Matlab生成的的图形，按照自己的需要调整大小后（少留空白的部分最好让图片占满绘图区），然后选择菜单edit-copy figure把图片粘贴到Visio里面。这时的图片是矢量图不管你怎样拖拽，图片都很清晰。在Visio里面你也可以做适当的调整，例如加图例、把多张图放在一起等。此外，Visio里面有个剪切的工具比较好用。把图片按照需要排版后，选中所有图元，单击右键选择形状-组合，这时图片就作为一个整体了。

下面要做的就是把图片生成需要格式的图片，最常见的就是tiff格式和eps格式的文件，以及颜色模式RGB或CYMK等。从Visio生成需要的图片主要有两种方法：

第一种：把Visio里面的图copy到Word里面，然后再从Word里面copy到Powerpoint里面，图片还是矢量图，切记不能从Visio里面直接copy到Powerpoint里面，这样的话图片就不是矢量图了，后面做出的图的清晰图也会大打折扣。把Powerpoint另存为.pdf格式的文件，然后利用Photoshop打开pdf文件，在导入pdf的时候选择页面，并在页面选项里选择合适的分辨率和模式，利用剪裁工具把图片区选中然后回车，合并图层，同时也可以在Photoshop里面也可以编辑图片，设置模式、图片大小等。图片处理好以后，剩下的就是保存了，单击文件-存储为...，可以选择格式，如果是tiff格式的话，会弹出tiff选项，一般选图像压缩：LZW（L）、像素顺序：隔行、字节顺序：IBM PC，点击确定就可以把图片保存成需要的的格式了，图片看着没有之前在Visio里面的清楚了，可以把图片插到word里面打印出来，还是相当清楚的。

第二种：选中Visio里面的图另存为.png格式的文件，在png选项里面别忘了选择透明度颜色，可以设置分辨率和大小。在Photoshop里面打开png文件时会弹出一个对话框，可以选择保持原图，然后在图像里面选择颜色模式，编辑图片等，然后合并图层（背景设置成白色），然后就可以像第一种方法一样保存图片了。

（5） 视频图像的获得

如果想从暴风影音播放的视频中截图，SnagIt就不灵了，经常一抓一个白图或黑图，什么都没有，可能是由于容易抓到两祯之间的东西。

解决办法是让暴风影音暂停在要抓的图像，选择“文件”|“保存图像”命令，将其保存为bmp格式的图，这时还不能插入Word中，如果插入还是白图或黑图，随便用一个软件将其打开，再用SnagIt抓成tif图，就可以进行正常处理了。

6. 一个实例

下面以一张典型图片为例，介绍一下科技论文中图片的处理过程。步骤如下：

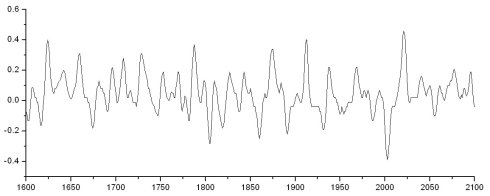

(1) 用Origin软件生成所需要的曲线图，然后把要抓的图尽量放到最大，再用SnagIt软件将所需的图片保存成tif格式，如图5所示。

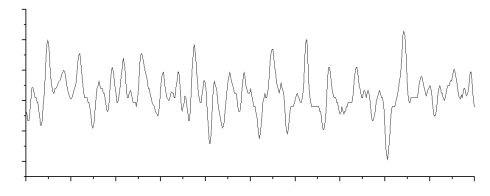

(2) 用画图或Photoshop软件擦除图5中坐标上的数字，结果如图6所示。

(3) 将图6插入Visio软件。由于打算在Word中将图片缩小为原尺寸的30%，所以要在Visio中将图中的文字字号设置为30磅，这样才能在Word的图中得到小五号字。另外还需要添加重要的临界尺寸线及其标称值等，完成后直接粘贴到Word中，结果如图7所示。虽然显得不是很清楚，但打印出来效果还是不错的。如果是写博士或硕士论文，图7已经满足要求了，而如果要发表杂志文章，可能还需要进行下一步。

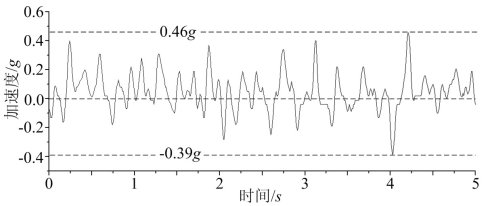

(4) 利用前面讲过的方法，在Visio中将图片保存为tif格式，再将其插入Word，如图8所示。看上去与图7无多大区别，但是已经不能编辑了，而双击图7可以进入Visio进行图片编辑。

二、常用软件绘制高质量 （DPI） 图片 （Matlab,VISIO,POWERPOINT,MsWORD,MsEXCEL）for printed paper

（http://kalmanfans.is-programmer.com/posts/32308.html）

摘要：

本文主要介绍常见绘图工具（Matlab,VISIO,POWERPOINT,MsWORD,MsEXCEL）获取高质量图片的方法。同时，笔者根据以往经验，对不同图片格式对图片打印效果进行简要的说明。

范围：

本文所指的高质量图片，指的是300-600 dpi的图片。Picture with Higher Resolution 不在考虑之列。

DPI:

Dot Per Inch,  它是印刷上的记量单位，意思是每个英寸上，所能印刷的网点数。但随着数字输入，输出设备快速发展，大多数的人也将数字影像的解析度用DPI表示，但较为严谨的人可能注意到，印刷时计算的网点（Dot）和电脑显示器的显示像素（Pixel）并非相同，所以较专业的人士，会用PPI(Pixel Per Inch)表示数字影像的解析度，以区分二者。

一般情况下，DPI越高，当然图片越是精细。但在显示板（常见A4、A2纸）有限时，高于300DPI的图片，肉眼对不同dpi图片的打印效果已经很难区分了。

但是在设计中，电脑为了减省计算量，默认的dpi指数是72或者96.没有特殊设置的情况，所保存的图片或者截图，其dpi不可能超过默认值，均达不到书面打印要求。本文在下面将一一对上面几种出图工具进行介绍。

Word和Excel中的图

　　Word中用文本框或者图形构建的图，以及Excel中自动生成的曲线图，要直接复制，点住图形的外框直接复制，不能截图，然后打开 PhotoShop，新建一个A4大小的，dpi为1000，背景为白色或者透明的图，将刚才复制的图形粘贴到上面，按Ctrl和加号将图形放大到 100%左右，选择合适的大小剪切，然后新建一个默认的图片，粘贴，保存为tiff格式的就行了。PS1：之所以用A4大小（越21cm*28cm）的， 是为了确保画板够大，能够容纳下图形。PS2：如果需要小一点的图片，保存的时候，将保存layer前的对钩去掉，确定，采用LZW压缩，确定，即可，这 样保存的图片大约为200k。

Matlab中的Figure

　　Matlab生成的图片，不要直接保存为tiff或者其他格式，而是在Figure图形界面，用菜单File – Export Setup，在Rendering选项下，设置合适的颜色格式（RGB，Grayscale，Black & White等等），设置DPI数值为1000（不要用默认的auto，也不要选300，600，这个可能也小了，直接输入1000），然后点击右边的 Export，保存为tiff格式就行了

Origin的曲线图

      如果原图是用“Origin”做的曲线图，
按照要求“1200 dpi (dots per inch) for black and white line art (simple bar graphs, charts, etc.)”的要求修改过程如下：
（1）将所做的图用程序“Origin” （如OriginPro 7.5）打开;
（2）点击菜单”File”      “Export Page..”      在“保存类型”中选“Tag Image File(*.tif)”，同时在 “Show Image Options”前打勾 ，  确定“保存”；
(3)在TIFF Options窗口中，“DIP” 设为1200；“Color Depth” 选Monochrome;“Compression” 选LZW，最后点击“OK”即可。
（4）将所得的TIF格式图片用Photoshop打开，在菜单“图像” ， “图像大小”中确认 “分辨率”为1200象素/英寸，将“宽度”设定为6000像素左右；点击“好”。
（5）“文件” ，  “存储为” ，  “格式”选为“TIFF” ，  ”保存“；在”图像压缩“中选”LZW“; 点击”好“；就可获得满足杂志要求的图片了！
如果图片是JPG等照片，如电镜照片等，
300 dpi for halftones (black and white photographs)
600 dpi for combination halftones (photographs that also contain line art such as labeling or thin lines)
按照上面的任一个要求，处理如下：
（1）图片用Photoshop打开，在菜单“图像”中的 “图像模式” 中选择“灰度”（用于黑白图片）或者“CMYK”（用于彩色图片）
（2）在“图像”中的“图像大小”设定“分辨率”为600（或300）象素/英寸，将“宽度”设定为3000像素左右；点击“好”。
（3）“文件”      “存储为”    “格式”选为“TIFF”      ”保存“；在”图像压缩“中选”LZW“; 点击”好“；就可获得满足杂志要求的图片了！

VISIO中的流程图

　　在VISIO中完成绘图之后，在‘另保存为’选项中，选择图片格式（Tiff,jpg,emf）或者其他格式，在弹出的对话框中，设置如下：

1、“颜色格式”：彩色图片可以选择“24位色”，一般的黑白图片可以选择“16位灰度”。

2、“分辨率”：选“自定义”，800X800，默认的单位就是“像素/英寸”。

3、“大小”，也可以自定义或者选“源”。

然后点击确定就可以了。

第二个部分：对不同图片格式对图片打印效果进行简要的说明。

常见的图片格式、tiff,jpeg,emf,gif,eps, bmp,

笔者根据以往经验，对于Matlab产生的图片，emf, eps质量很不错的

MS： tiff/jpeg都不错。

更多学习资料：

关于Matlab中 simulink图片设置：

http://bbs.cup.edu.cn/cupbbs/accessory/93/cb00d031-6df1-417b-a9e0-71c1aabff823.pdf
