simulink仿真学习常用模块及具体案例实现（第一天）

**

simulink简介

Simulink是美国Mathworks公司推出的MATLAB中的一种可视化仿真工具。Simulink是一个模块图环境，用于多域仿真以及基于模型的设计。它支持系统设计、仿真、自动代码生成以及嵌入式系统的连续测试和验证。
[1] .Simulink提供图形编辑器、可自定义的模块库以及求解器，能够进行动态系统建模和仿真。
[2] .Simulink与MATLAB相集成，能够在Simulink 中将MATLAB算法融入模型，还能将仿真结果导出至 MATLAB 做进一步分析。Simulink应用领域包括汽车、航空、工业自动化、大型建模、复杂逻辑、物理逻辑，信号处理等方面。

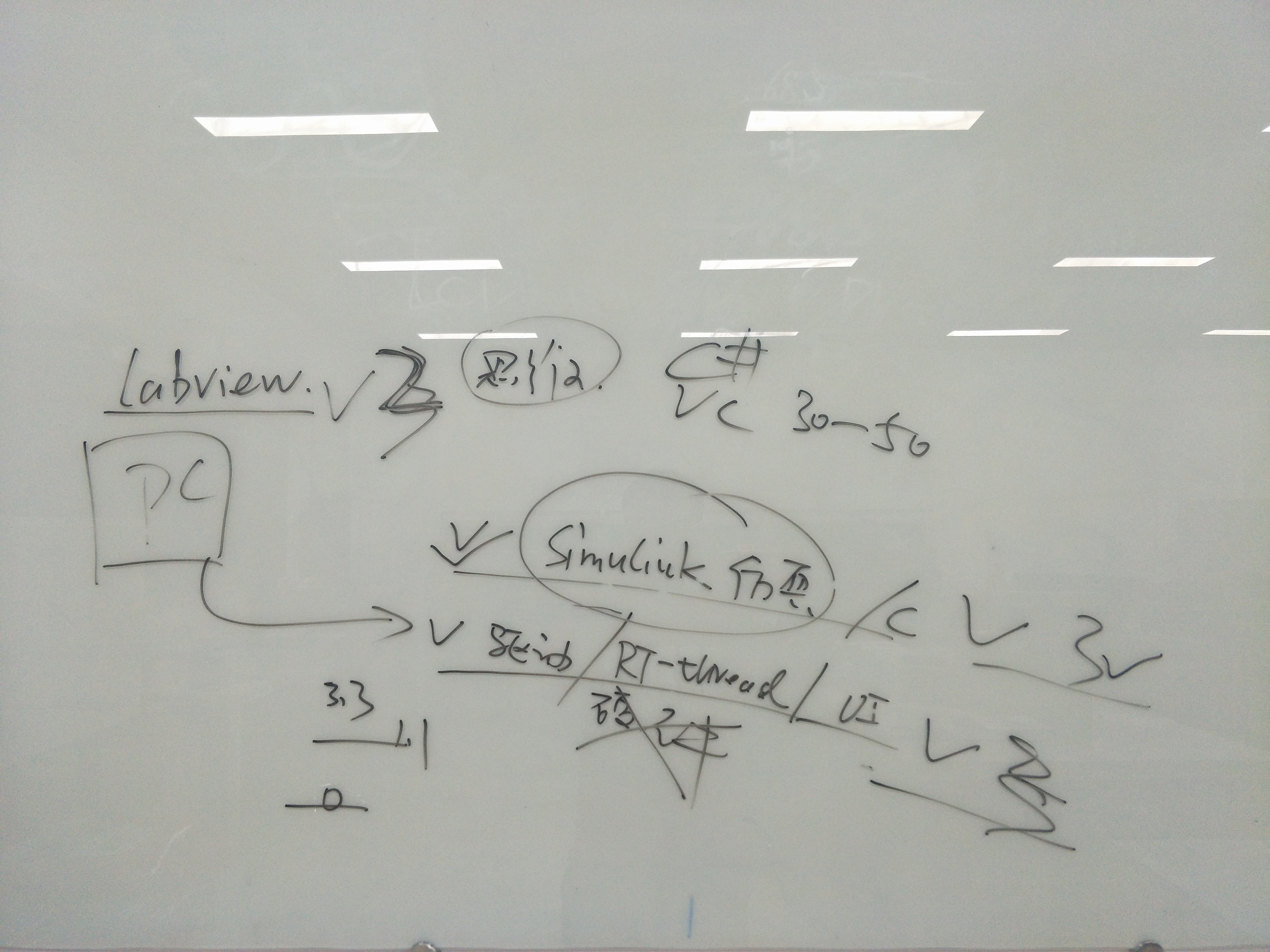

据悉当前很多公司，如车企等，采用分工式开发模式，simulink部分用来建立逻辑上的模型，嵌入式部分作为驱动开发，labview部分用来整机部件测试，labview具有更好的实时性测试。

1.建模与仿真流程（二阶LC电路模型仿真分析）

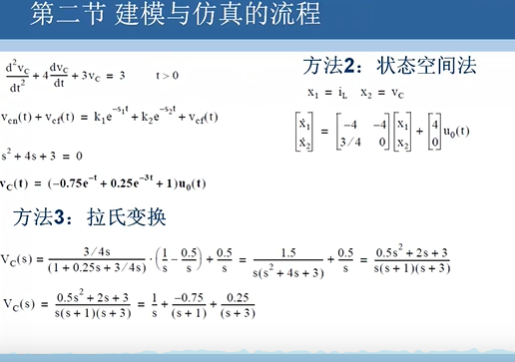

首先，根据上图的分析，利用信号与系统中的梅森公式，可以画出信号流图，相应的对应于simulink中的模块。
其次，熟悉simulink中的各个模块功能，按照模型搭建各个模块，并调整好参数。
最后编译运行，观察示波器输出结果；

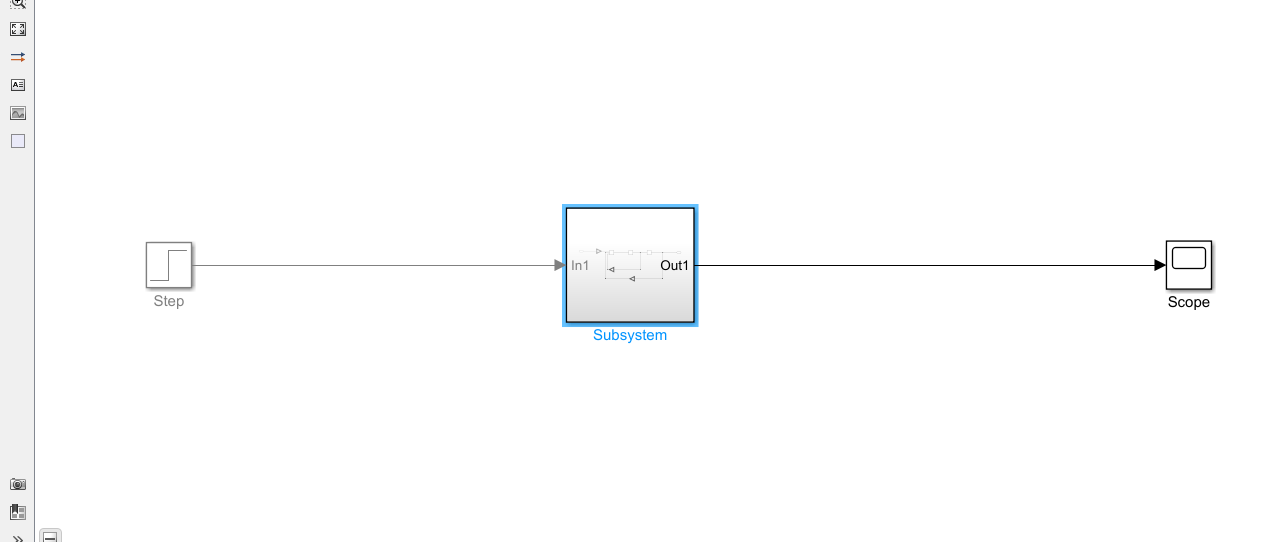

模型搭建如下图：

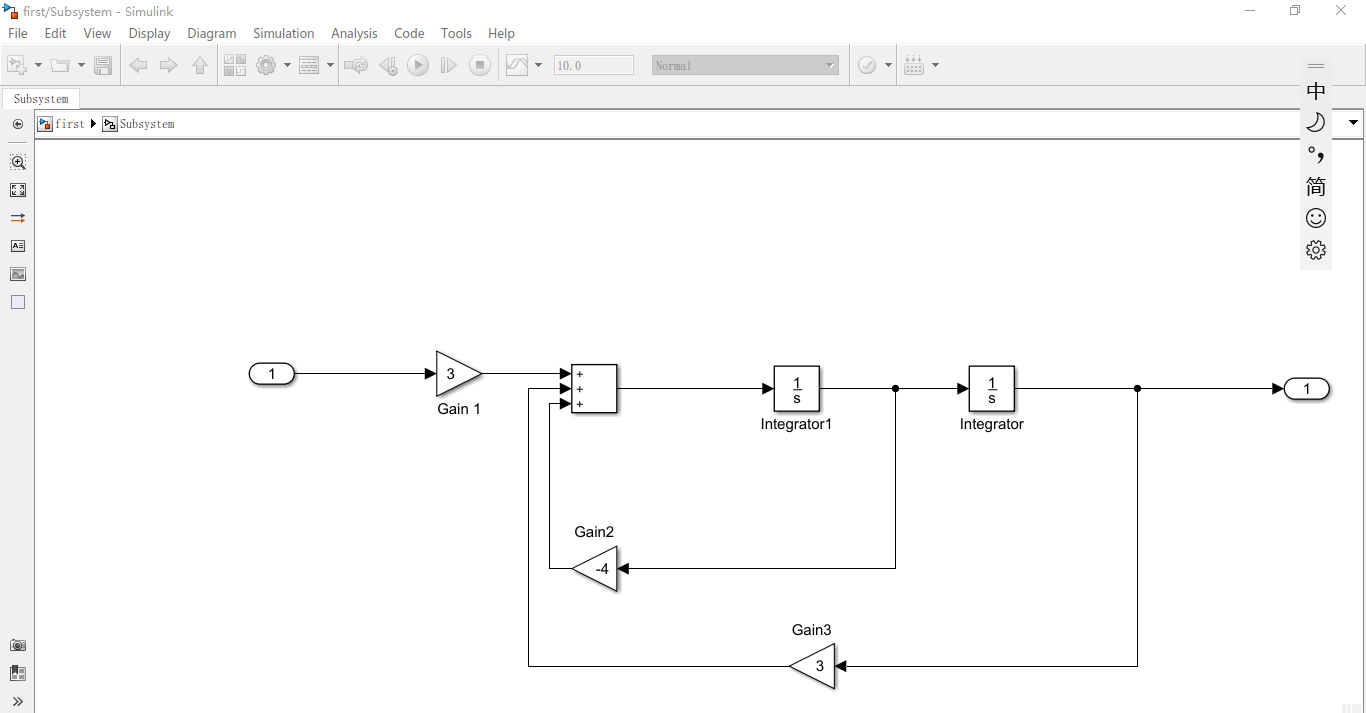

上图中间部分为子系统，我在此进行了封装，下图为子系统内部机构模型：

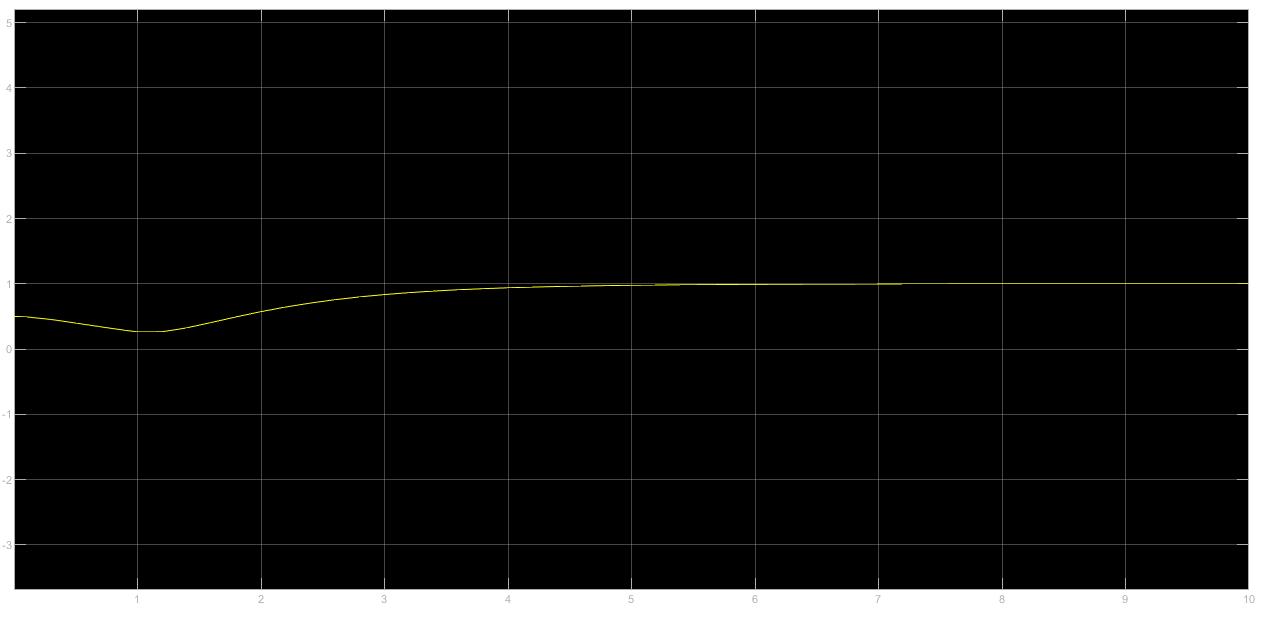

因为在初始条件部分，有Vc（0-）=0.5v,iL(0-)=0,因此需要在integrator处双击，设置Initial condition 为0.5，运行得到示波器呈现图像，如下图：

因为分析电路得知，该电路为振荡电路，而与示波器图像呈现一致，经过手动描画图像，轮廓与simulink仿真一致，所以该模型仿真正确。

2.利用switch电路模块实现半波整流

利用开关模块实现一种简单的条件判断。首先，输入为正弦电流，半波整流的意义为当正弦电流大于0时，保持原样输出，而小于0的部分为0。

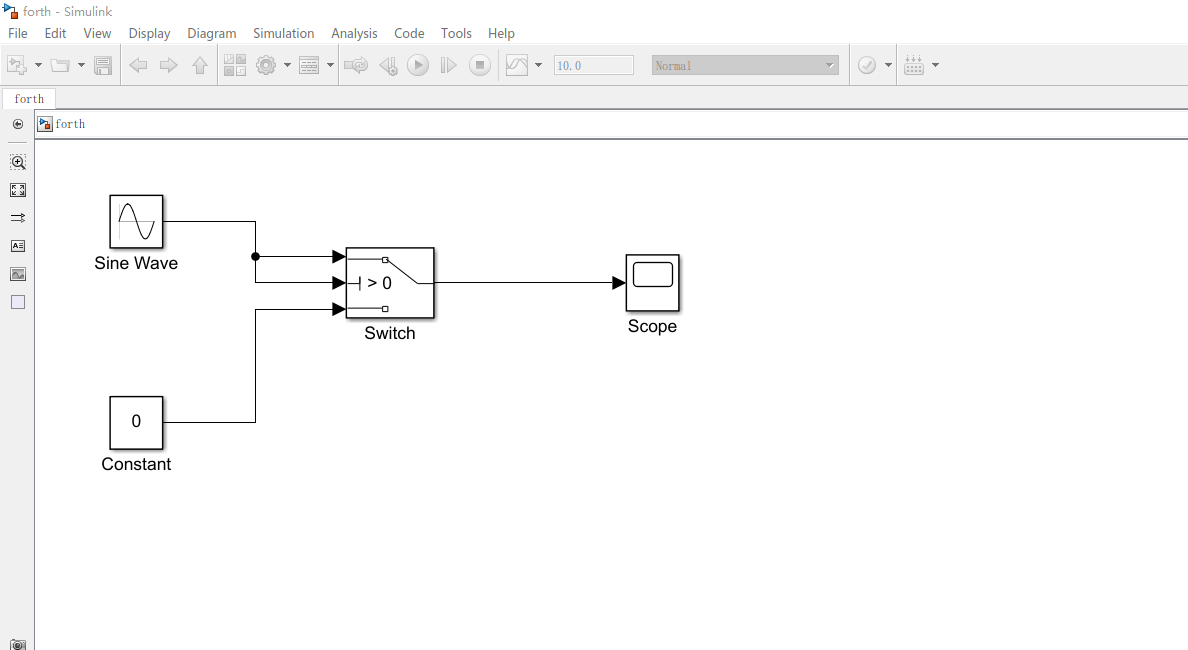

以下为建立的模型，采用的模块有：正弦信号模块、scope示波器模块、constant常值模块、开关模块。

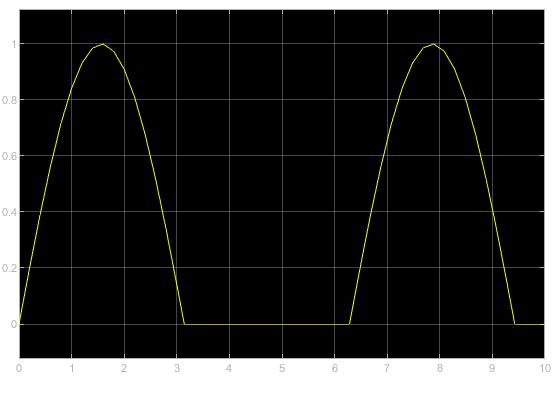

运行示波器，得到下图：

符合预期，大于0的部分保持原样，小于0的部分为0，实现了半波整流。

3.在simulink平台，利用switch电路模块实现输入正弦信号、输出为方波

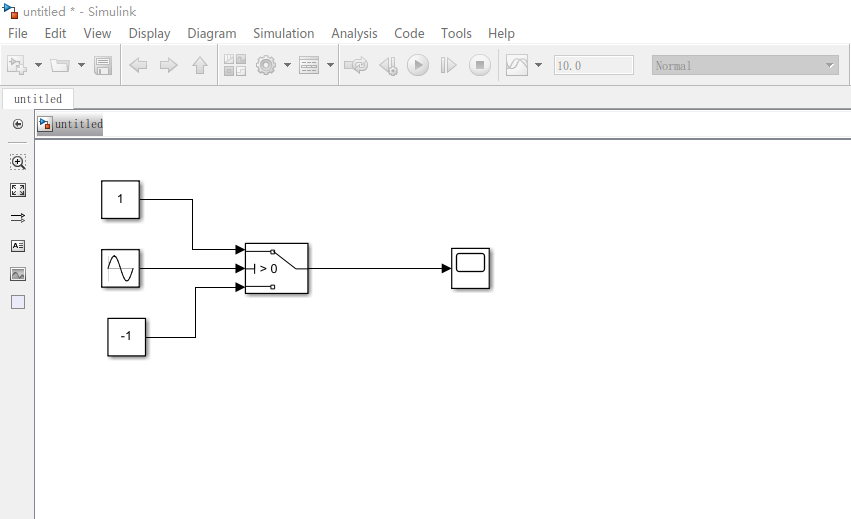

思路：输入为正弦信号，利用switch模块判断功能，若信号大于0，输出为常值1，若信号小于0，则输出为常值-1，以下为simulink搭建模型：

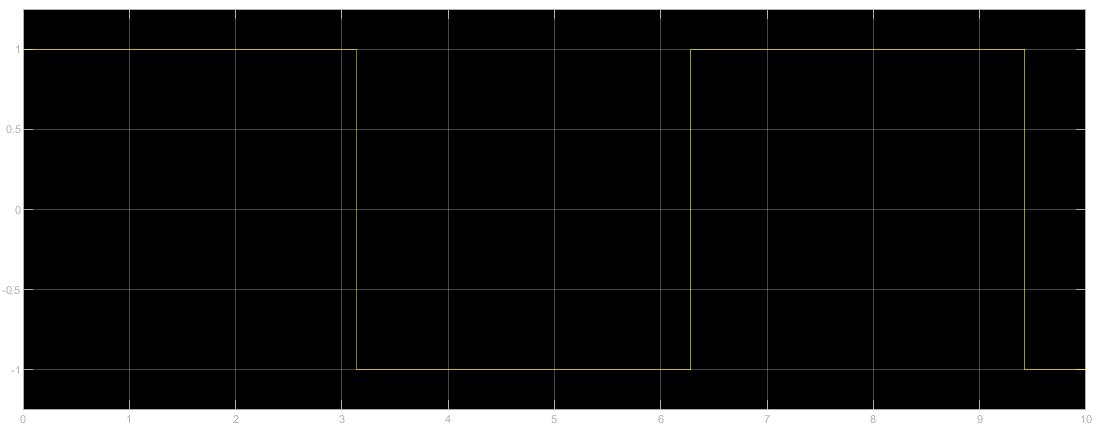

运行示波器，输出结果如下图：
