偏置电路在放大器设计中扮演着很重要的角色，不合理的设计会导致振荡，或者增加功耗等等。本文对使用电感偏置的振荡现象进行分析。
使用大电感做栅极偏置
如图1所示，使用大电感做栅极偏置，原理上讲是没有任何问题的，对于射频信号而言是开路，对于直流信号而言是偏置，然而在实际操作中却会有调试放大器最不开心的问题–振荡。图2展示了振荡的现象。

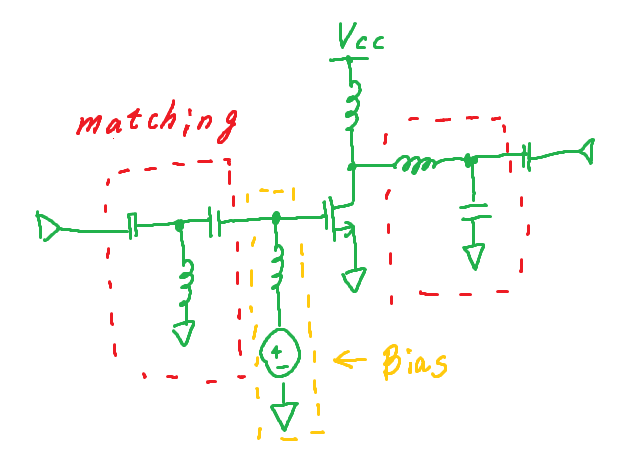

图1：电感做直流偏置

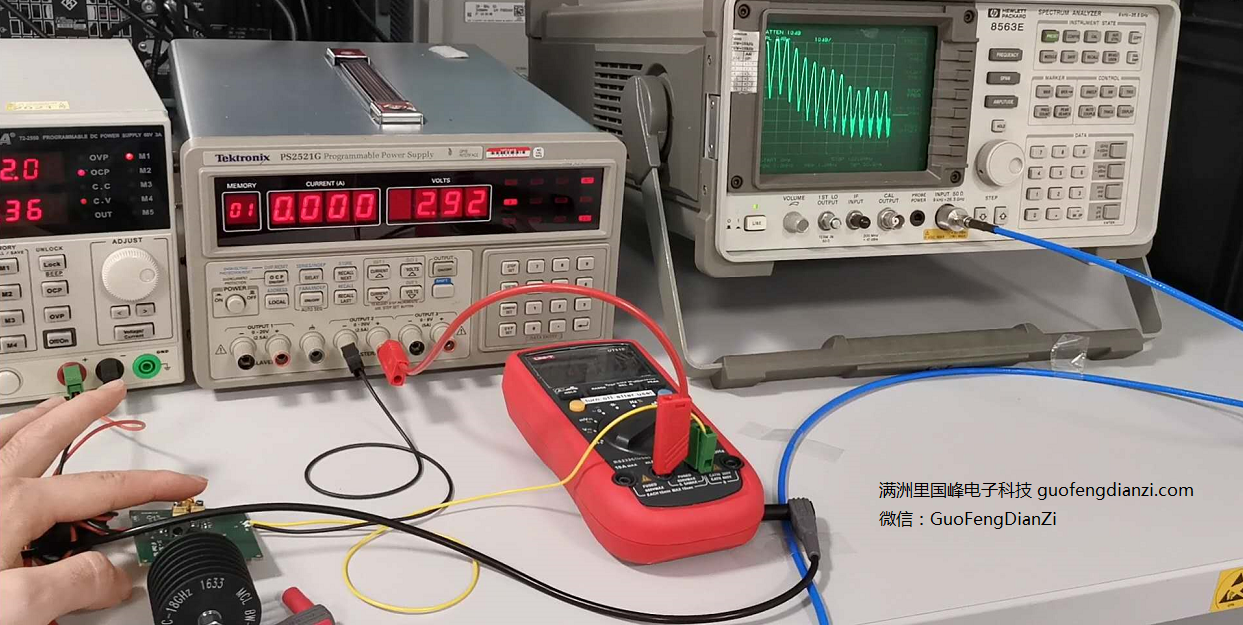

图2：振荡的功放
振荡产生的可能性有很多，最常见的是接地不良，而这里不是，经排查，该电路没有接地不良的现象，而是直流偏置电感的问题，射频电路的器件有SRF（自谐振）的问题，详情参见博文《射频电感、射频电阻的选择》https://blog.csdn.net/mzldxf/article/details/104404454
改用560nH的电感后，效果好些，但是如果去掉散热底片，就会重新振荡起来。
改用大电阻

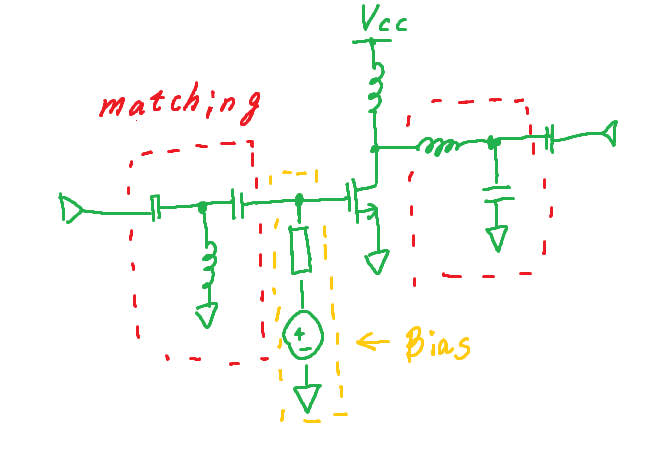

由于场效应管的栅极几乎没有电流流过，因此可以使用大电阻做直流偏置，由于电阻的自谐振问题远远低于电感，使得电路很容易避开自谐振，从而使得电路更加的稳定，完整的电路如图3所示：

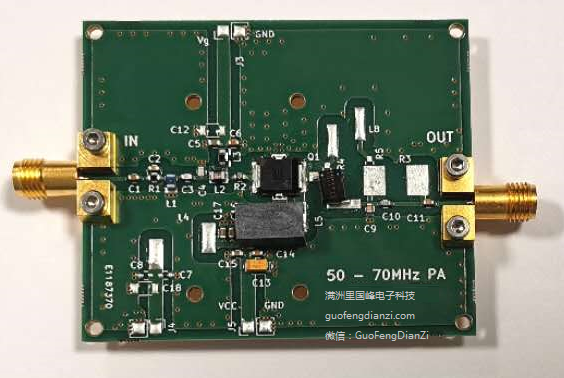

图3：使用大电阻做偏置的功放[1]
实测振荡消失，即使不加散热片，也不发生振荡。
作者：潇洒的电磁波（专业：射频芯片设计、雷达系统、嵌入式。欢迎大家项目合作交流。）
微信：GuoFengDianZi
