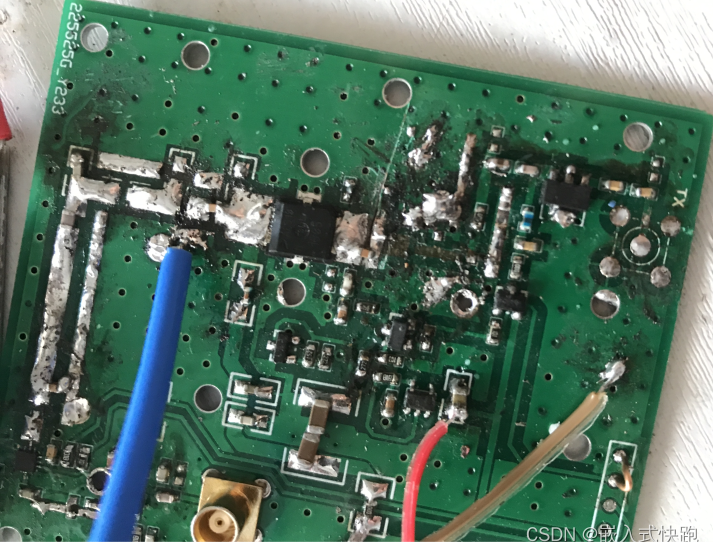

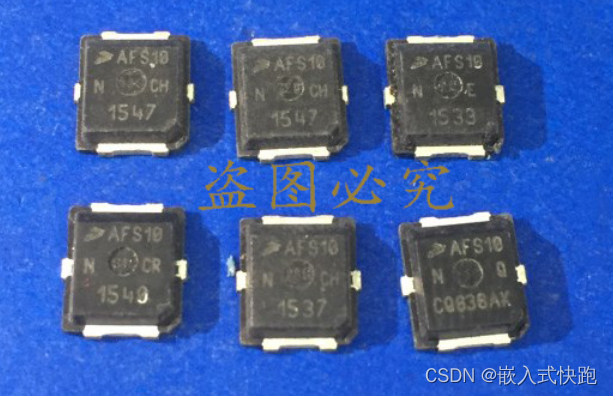

这是我在淘宝找到类似的图片
二、芯片属性

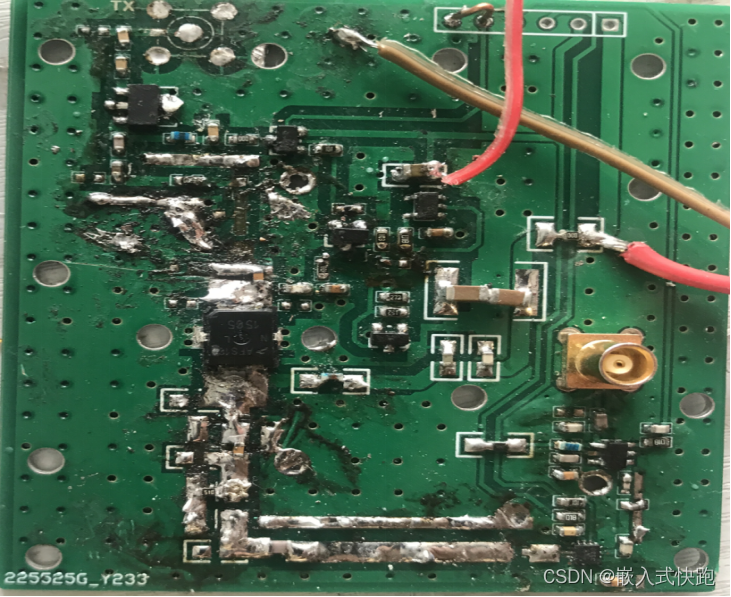

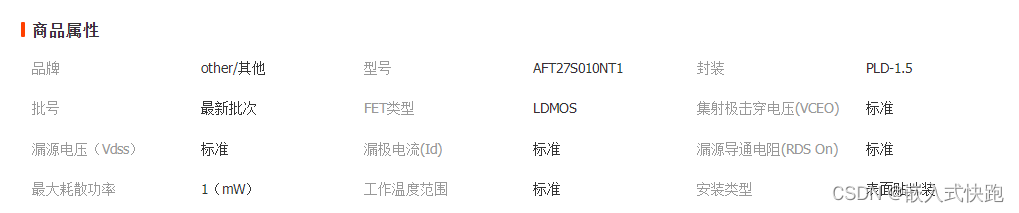

型号 AFS10 射频晶体管
728-3600MHZ 射频功率放大器
通过smith圆了解AFS10功放管的阻抗特性
测量目的
在不同电流通过下 观察功放管在不同频率的阻抗

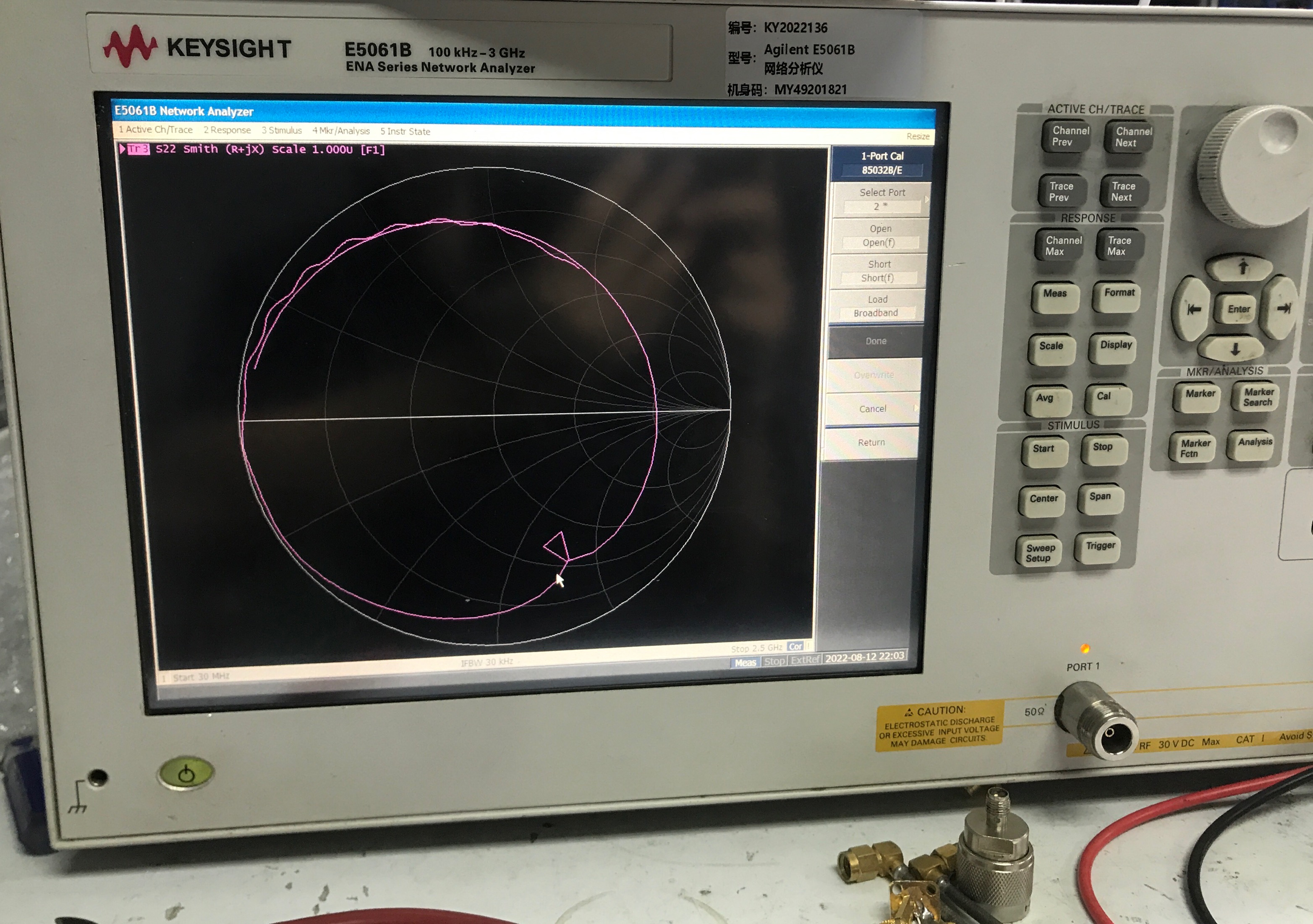

测量仪器设备
网络分析仪一台
变压器 24V供电
测试过程

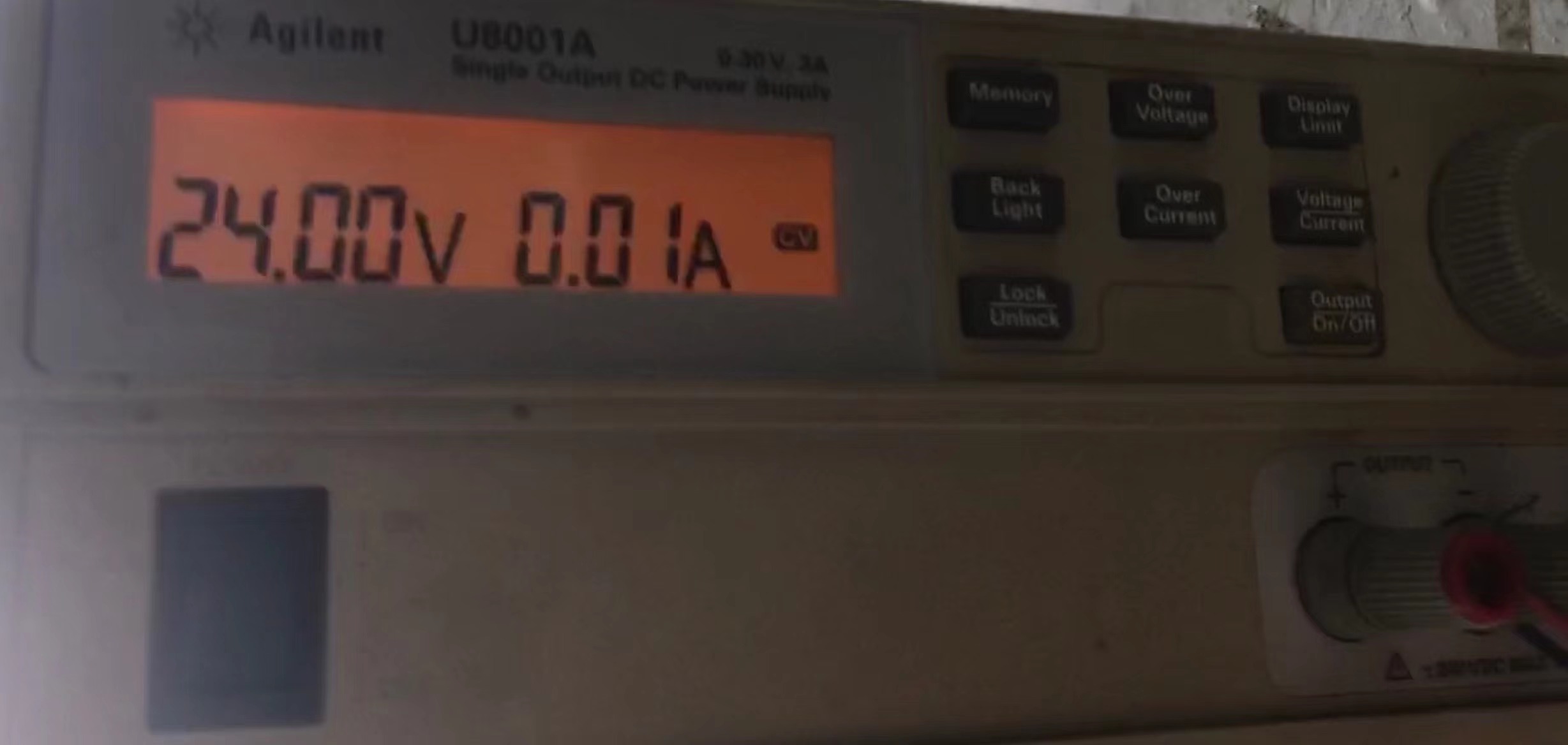

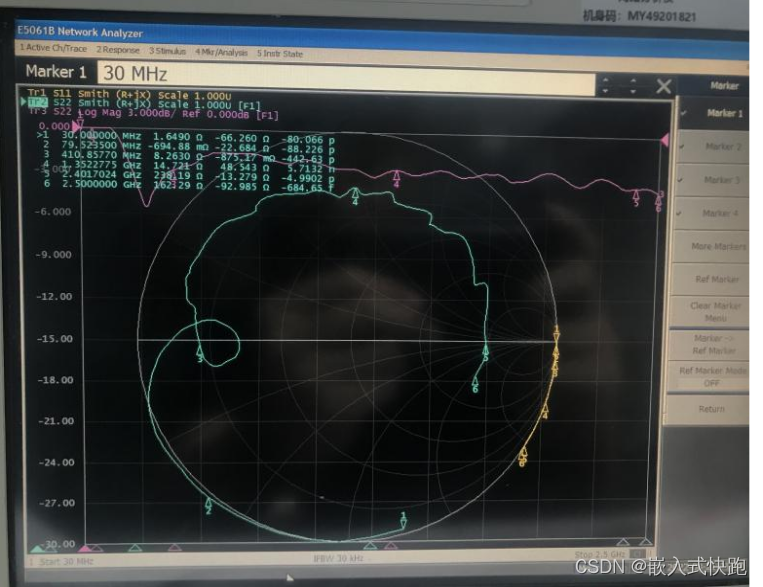

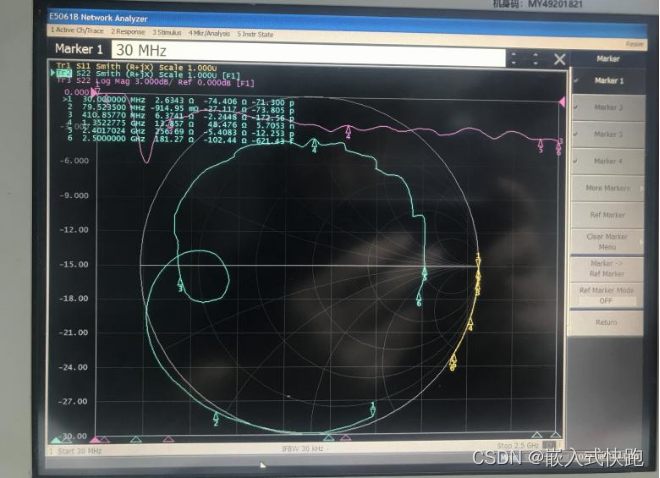

S11测试图

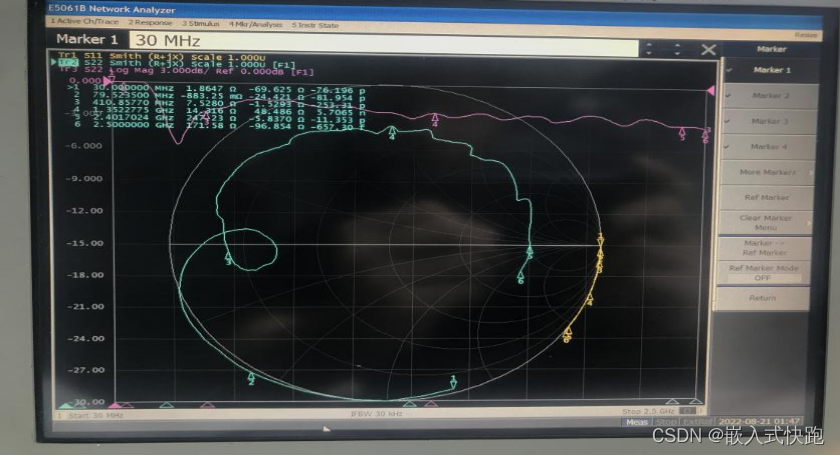

电源稳定 24V，改变偏置电阻在不同电流下的Smith圆

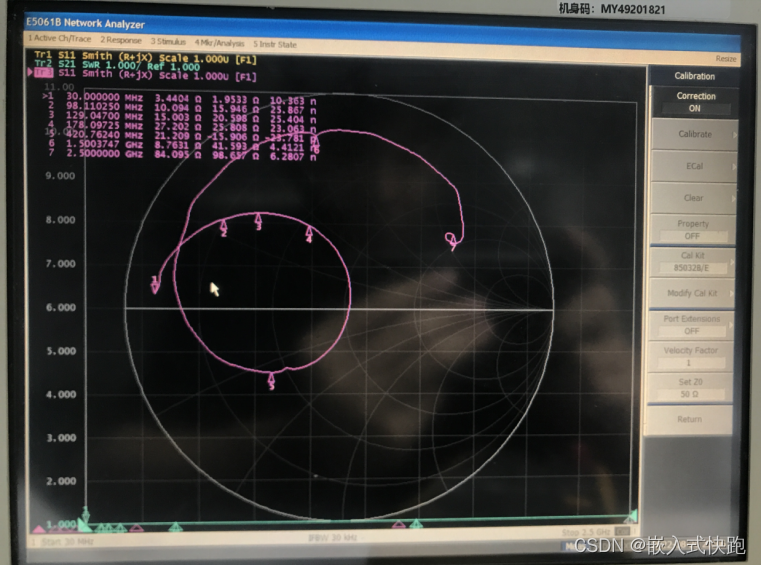

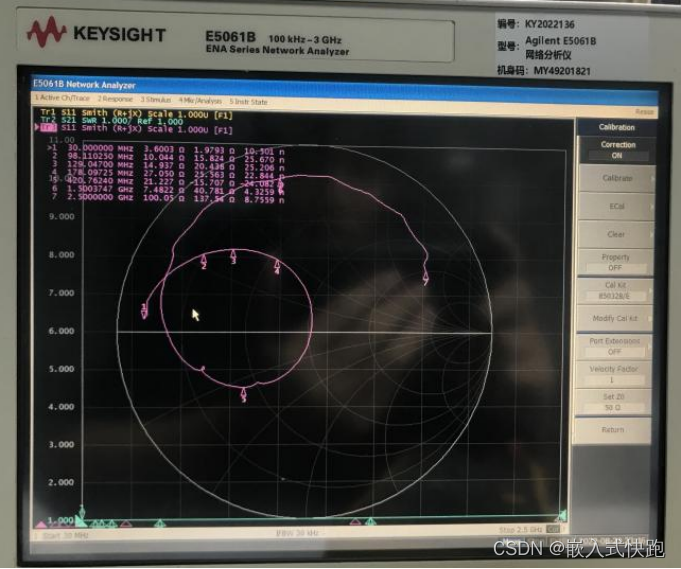

24V 0.10A

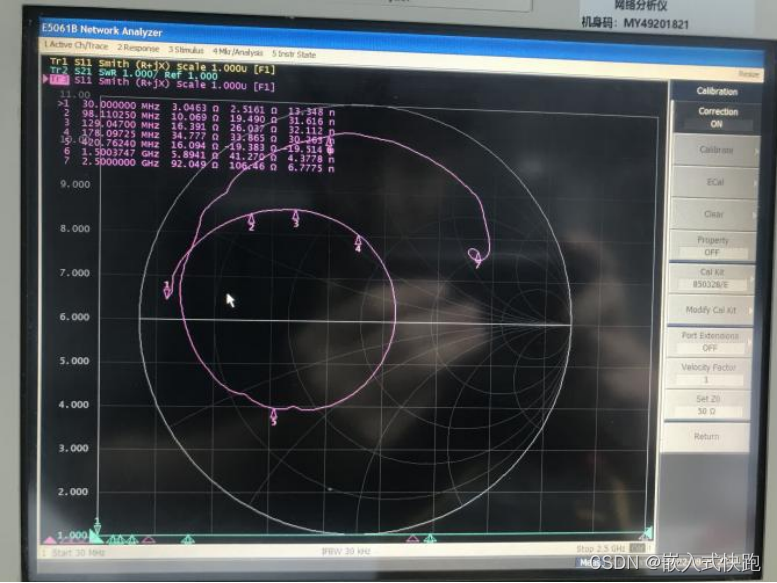

24V 0.15A

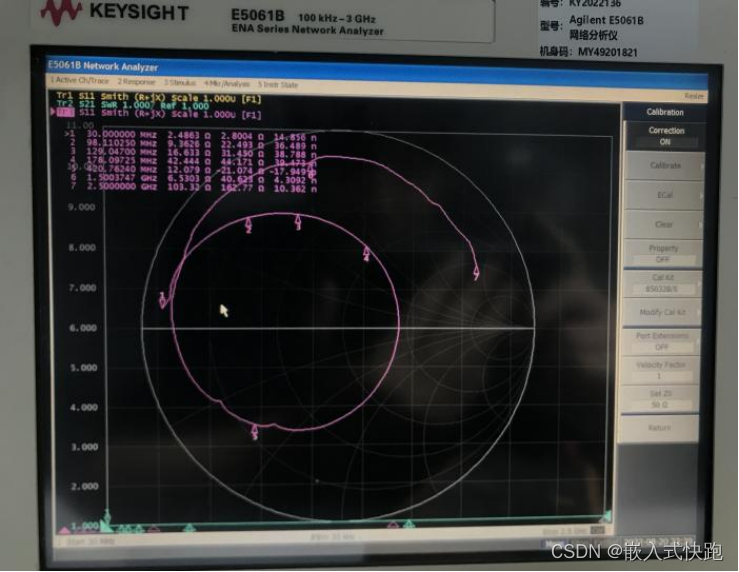

24V 0.20A

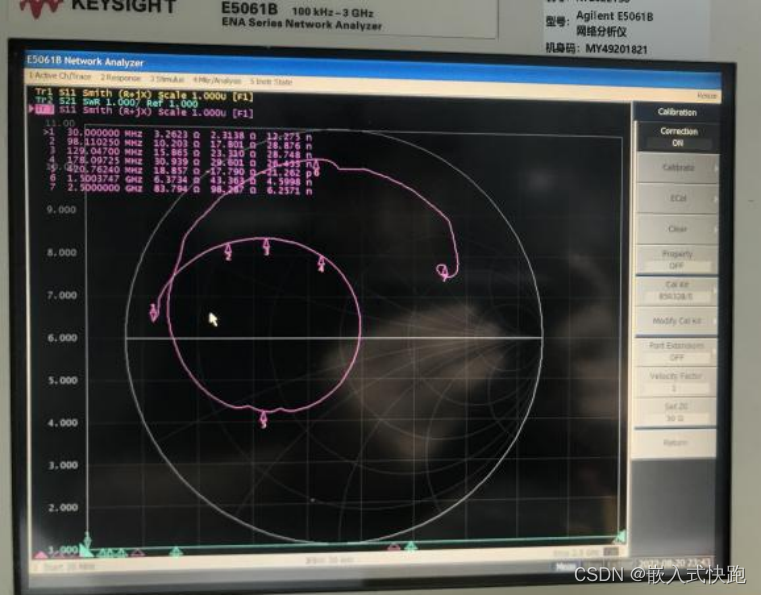

24V 0.25A
24V 0.30A
24V 0.35A
24V 0.40A

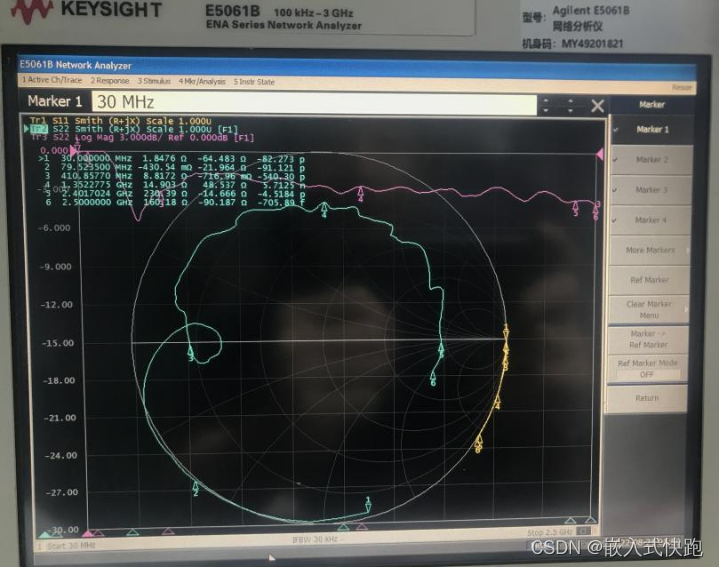

S22测试图
电源稳定 24V，改变偏置电阻在不同电流下的Smith圆

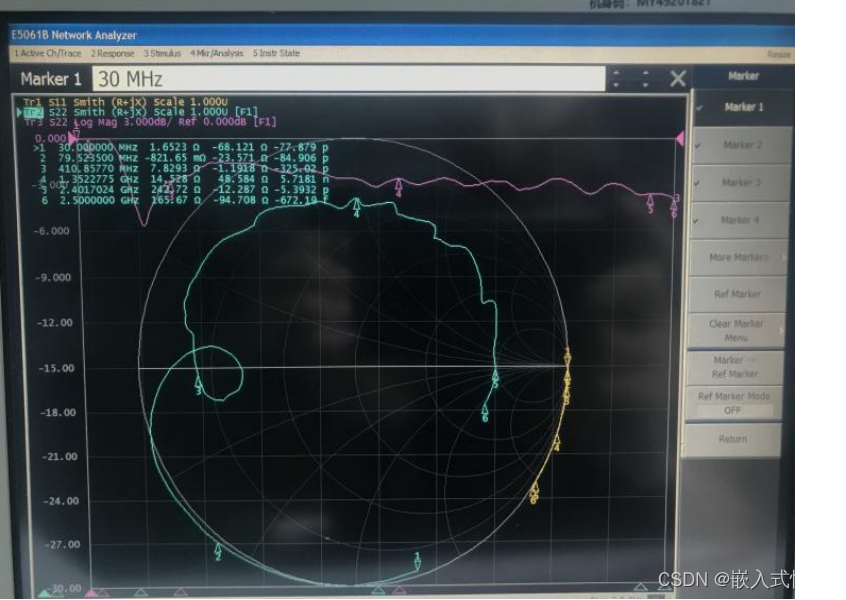

24V 0.10A

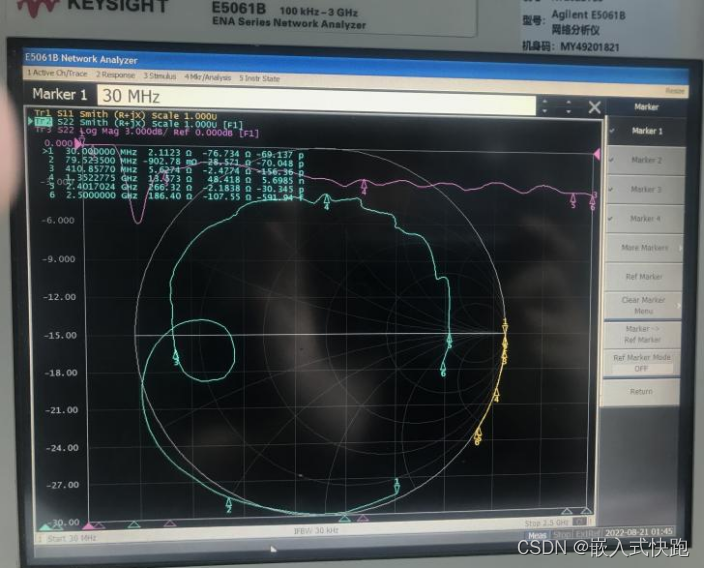

24V 0.15A
24V 0.20A
24V 0.25A
24V 0.30A
24V 0.35A
24V 0.40A
最后
