概述

https://blog.csdn.net/dearsq/article/details/52354593（参考：CSDN博客）
https://www.2cto.com/kf/201708/670726.html（参考：CSDN博客）
https://www.cnblogs.com/lialong1st/p/9952077.html（参考：CSDN博客）
// lcd-xxx-mipi.dtsi 中的屏参

disp_timings: display-timings {
        native-mode = <&timing0>;
        compatible = "rockchip,display-timings";
        timing0: timing0 {
            screen-type = <SCREEN_MIPI>;        //单mipi SCREEN_MIPI 双mipi SCREEN_DUAL_MIPI
            lvds-format = <LVDS_8BIT_2>;        //不用配置
            out-face    = <OUT_P888>;       //屏的接线格式
            //配置颜色，可为OUT_P888（24位）、OUT_P666（18位）或者OUT_P565（16位）
            clock-frequency = <120000000>;      //dclk频率，看规格书，或者 H×V×fps
            hactive = <540>;            //水平有效像素
            vactive = <960>;            //垂直有效像素
            hback-porch = <80>;         //水平同步信号
            hfront-porch = <81>;          //水平同步信号
            vback-porch = <21>;
            vfront-porch = <21>;
            hsync-len = <10>;           //水平同步信号
            vsync-len = <3>;
            hsync-active = <0>;         //hync 极性控制 置 1 反转极性
            vsync-active = <0>;
            de-active = <0>;            //DEN 极性控制
            pixelclk-active = <0>;          //dclk 极性控制
            swap-rb = <0>;              //设 1 反转颜色
            swap-rg = <0>;
            swap-gb = <0>;

clock-frequency:

即DCLK(dotc clock), PCLK(pixel clock).
clock-frequency = (h_active + hfp + hbp + h_sync) * (v_active + vfp + vbp + v_sync) * fps
厂商给的参考值是58.2MHz, 那么fps就是:
fps = 58200000 / (480 + 160 + 160 +24) * (1280 + 12 + 10 + 2) = 54Hz

这里需要说明的一点是，Android 的最高刷新频率为 60fps，所以我们最好保证
LCDC 的刷新频率也为 60fps，根据文档第一部分介绍的 LCDC 的刷新频率计算公式可以知道，LCDC 的刷新频率和 DCLK 成正比，和水平方向与垂直方向参数之和的乘积成反比。根据屏幕的 datasheet 我们可以看出，对于一款屏幕 H_VD/V_VD 对应屏幕的分辨率，值是固定的不能修改，BP、FP、PW 的值都有一个最大值和最小值的取值范围，所以当我们的 DCLK 分配不到想要的频率的时候，可以适当的调整 BP、FP、PW是的 LCDC的刷新率尽可能的接近 60FPS。

LCD之mipi DSI接口驱动调试流程
https://blog.csdn.net/liwei16611/article/details/68146912

一、屏的基本参数说明
水平分辨率：hactive 垂直分辨率：vactive
水平前尖：hfront-porch(HFP) 垂直前尖：vfront-porch(VFP)
水平后尖：hback-porch(HBP) 垂直后尖：vback-porch(VBP)
水平消隐信号：hsync-len(HS) 垂直消隐信号：vsync-len(VS)
1.lane-rate= clk(时钟频率) * RGB(3) * BIT(6或8) / lane_num ，lane_num表示差分时钟通道数，具体数值要根据实际情况修改。注：以上公式的值计算出来后，rk3288里面需要*1.25,因为配置会比实际输出会低一点
2…clock-frequency=(水平分辨率+HS+HBP+HFP)(垂直分辨率+VS+VBP=VFP)*fps(帧频率)；
3.dsi,format表示RGB三原色用多少位表示，如六位：dsi.format=<MIPI_DSI_FMT_RGB666>;八位：dsi.format=<MIPI_DSI_FMT_RGB888>，lane-rate计算公式中的RGB与BIT值根据format参数得出；
二、通过时序图分析水平和垂直各个参数：

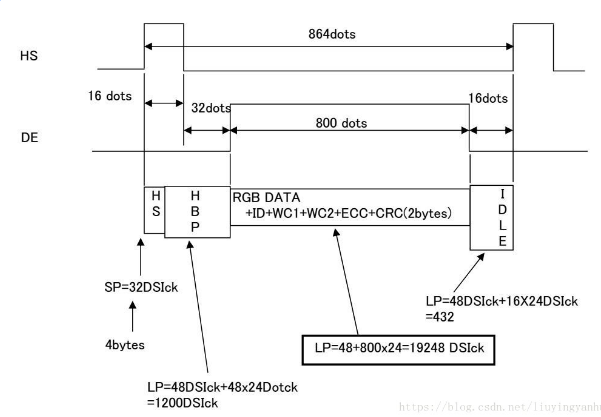

下图是行同步信号：HS 里面的864=16+32+800+16，我们可以看到在DE 为高电平时,HS 为低电平的时候就是有效的数据，即屏的水平像素为800。在HS 为高电平时,DE 是低电平,意思就是这个时候不需要显示数据,需要去消隐，就是hsync。在往后的32 个像素，就是屏真正的信号出来前的无效信号长度，因为如果我们直接出来，很可能会丢数据和出现杂波,多这32 个像素是为了防止这种情况,就是上面提到的HBP 参数,最后的16 像素,也是同理。所以一个完整的行信号是=hsync+hbp+hactive+hfp。

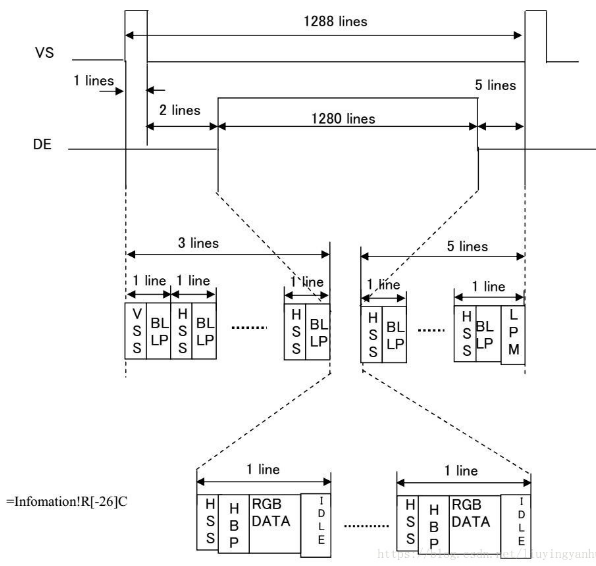

下图是场同步信号，其他的和行同步信号是一致，只不过这个里面在DE 为高电平时里面就是1280 个行同步信号。可能有点绕口，但是我们一定要理解，以这个800x1280 的屏为例,就是说屏幕上有800x1280 的dot，如果一个点一个点的在屏幕上显示，当水平显示800 个dot 后，就会有一个行同步信号，也就是800x1，然后转到第二行继续显示800 个然后出一个行同步信号，就是800x2，以此类推一直到800x1280，这个时候就会出一个场信号，告诉屏我一帧的画面已经画完了，现在要开始下一帧了。

在这里插入图片描述

三、基本步骤
1.先查看屏的规格说明书，确认屏的类型以及屏的具体型号，这很重要，确定之后，才能确定需要修改那个dts文件；

2.把全部代码编译一遍，使用AndroidTools工具将所有img文件下载到板子上，看能否发现ADB设备，能发现ADB设备表示代码可以跑起来；

4.修改dts文件，在autobuild.sh文件中修改编译规则，根据修改的dts文件编译相应的镜像文件

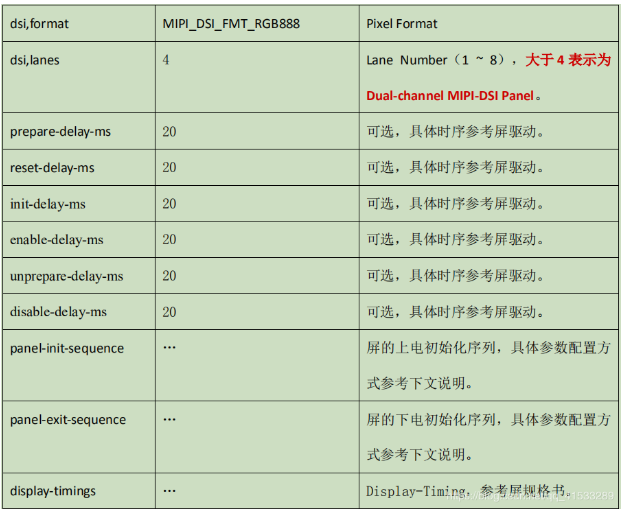

屏参先按规格说明书给出的标准参数填，如下图所示：

如果标准参数的点不亮，再尝试最大和最小，如果都点不亮，则需要慢慢修改参数调试；

CLK如果不准确可以按照20MHZ增大或减小的逻辑调，如原来是150MHZ，可减小或增大20MHXZ，相应的，lane-rate值也要根据公式做出相应的改变，注意，如果一直都点不亮，可查看屏幕排线有没有接好，或者可能是硬件部分有问题。
在这里插入图片描述

初始化代码解析（MIPI必须有初始化代码才能点亮，这个有原厂提供）：

panel-init-sequence = [
     39 00 06 f0 55 aa 52 08 00
     ..................................................
     05 96 01 29
   ];

说明：前 3 个字节（16 进制），分别代表 Data Type，Delay，Payload Length。
从第四个字节开始的数据代表长度为 Length 的实际有效 Payload。

第一条命令的解析如下：39 00 06 f0 55 aa 52 08 00
Data Type：0x39 (DCS Long Write)
Delay：0x00 (0 ms)
Payload Length：0x06 (4 Bytes)
Payload：f0 55 aa 52 08 00
最后一条命令的解析如下：
05 96 01 29
Data Type：0x05 (DCS Short Write, no parameters)
Delay：0x96 (150 ms)
Payload Length：0x01 (1 Bytes)
Payload：0x29

命令的前面三个字节分别表示命令类型、延时和命令净荷长度。从第四个字节开始表示命令的有效 payload。这个字节数需要与第三个字节一致。
命令的类型有三种 : 0x05/0x15/0x39.
其中0x05命令类型是带1个参数,如:
05 96 01 11

0x15命令类型是带2个参数,如:
15 00 02 36 0A

0x39命令类型是带多个参数,即大于两个参数,如:
39 00 0A D4 00 37 52 17 01 04 70 45 05

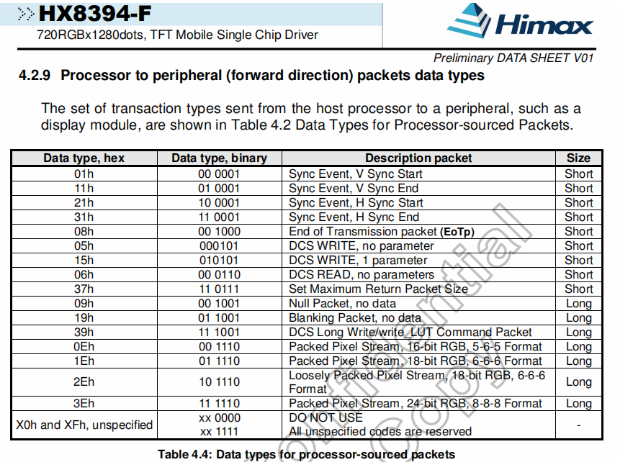

其中,这些命令就需要根据屏的数据手册去寻找,比如我的屏的数据手册中的命令如图:
在这里插入图片描述
与我这几个命令相符
15 00 02 36 0A
39 00 03 B3 0A 7F
15 00 02 B4 00
39 00 06 B5 4C 14 14 00 20

这些参数配置完了之后编译烧录屏就能显示了.
遇到问题:
1.背光不能亮
检查硬件电路,或者enable脚是否配置正确.
2.可以显示,但是屏幕花屏
调节rockchip,lane-rate以及timings参数.
3.水平左边有黑边
调节前肩后肩就可以
4.字体，图片有抖屏的现象
解决办法有两种办法
1>屏蔽rockchip,lane-rate
&dsi0 {
status = “okay”;
//rockchip,lane-rate = <450>;
pinctrl-names = “default”;
pinctrl-0 = <&bl_en>, <&userled_en>;

因为rk doc文档有说：
Optional properties

clocks, clock-names:
phandle to the SNPS-PHY config clock, name should be “phy_cfg”.
phandle to the SNPS-PHY PLL reference clock, name should be “ref”.
phandle to the Non-SNPS PHY high speed clock, name should be “hs_clk”.
phandle to the h2p bridge clock, name should be “h2p”.
phys: phandle to Non-SNPS PHY node
phy-names: the string “mipi_dphy” when is found in a node, along with “phys”
attribute, provides phandle to MIPI PHY node
rockchip,dual-channel: for dual-channel panel, if not, don’t configure
rockchip,lane-rate: manually configure lane-rate, not necessary.
文档路径：
kernelDocumentationdevicetreebindingsdisplayrockchipdw_mipi_dsi_rockchip.txt
2>根据公式计算大概值：
lane_rate = clock-frequency* RGB(3) * BIT(6或8) / 4；
一般来说在3288里面需要*1.25,因为配置会比实际输出会低一点

RK3326kernelDocumentationdevicetreebindingsdisplayrockchip路径下有帮助文档,介绍dts
