组态/ /下载过程详细演示

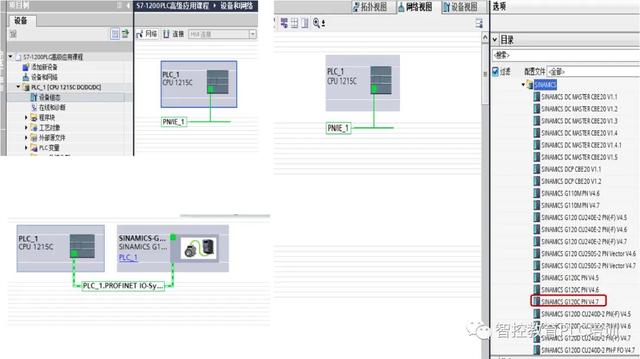

首先：添加 S7- - 1215C DC/DC/DC 与 G120C

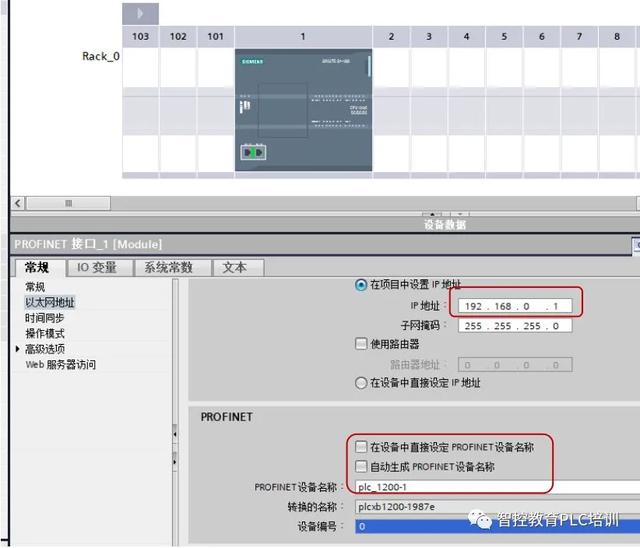

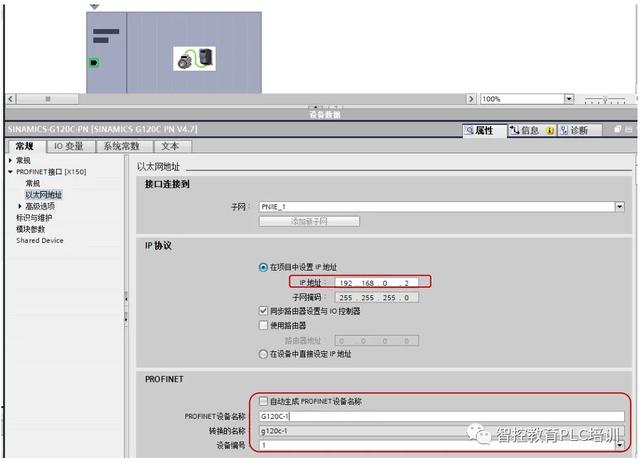

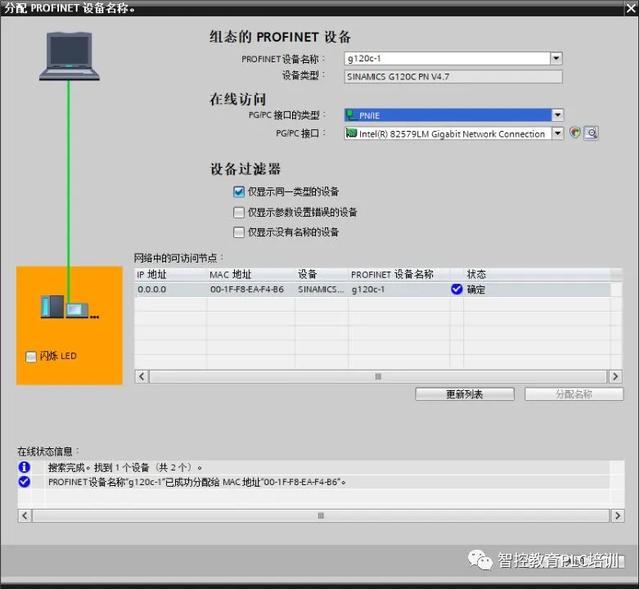

2、组态S7-1200/G120C 的Device Name 和分配IP 地址

3、组态 G120 C C的报文

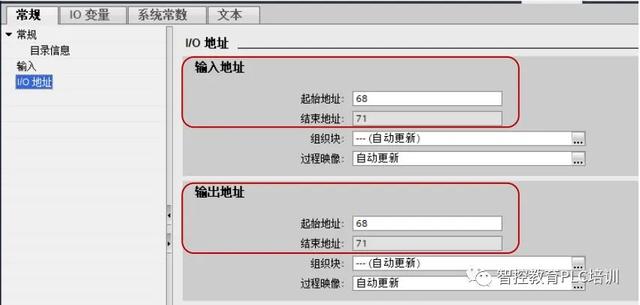

G120C的输入地址 PIW68、PIW70，输出地址PQW68、PQW70 ；

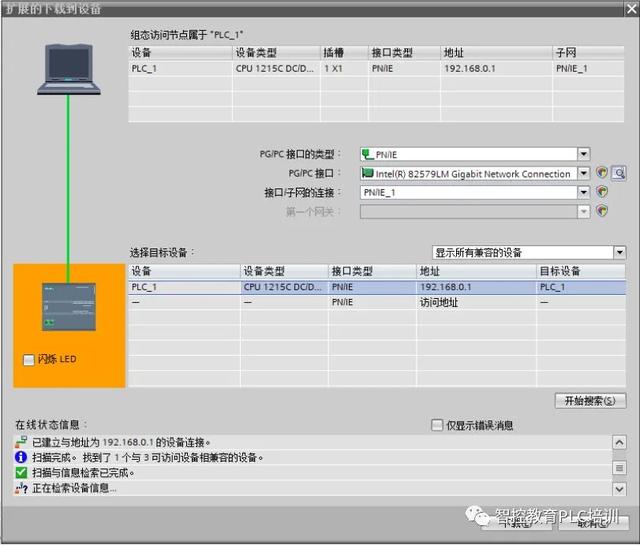

4、下载硬件配置

5、设置G120C的参数

首先电机出厂恢复设置：在BOP面板中设置P970=1进行驱动器参数复位功能 或 或 在软件Startdrive中点击参数复位(见上图)。

快速设置电机参数(就不用调试向导了)：

快速调试(P10=1):可以在BOP面板中进行，也可以在软件中进行：当电机参数设置好后，最后把P3900=1就完成快速调试了。

在完成快速调试后等一会，P3900的值自动恢复为0，P10的值自动恢复为就绪=0，如果不为0还是=1则把变频器重启一下。

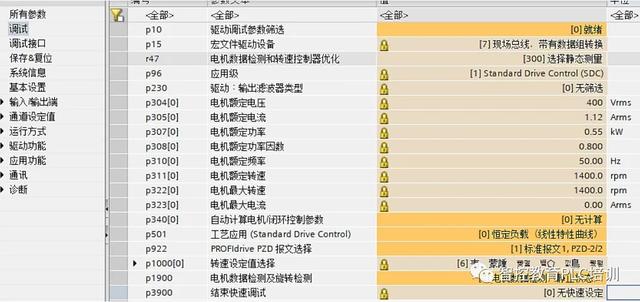

完成快速调试参数显示(见下图)

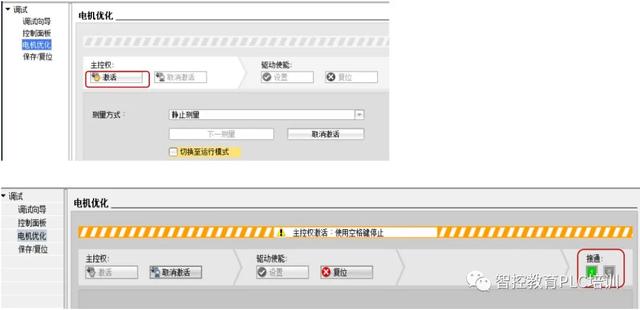

完成电机优化，可以多次进行电机优化操作(见下图)，控制面板可以进行电机的正反转启停，正反转点动控制，速度给定等应用。

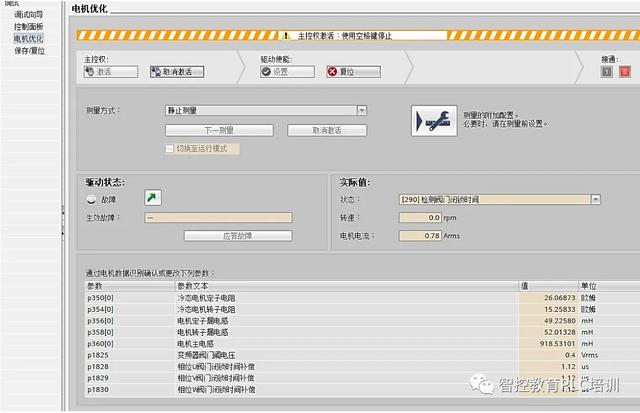

优化后的电机相关参数。

通讯参数设置：P15=7(现场总线模式)， P922=1标准报文1

设置P15=7，选择“现场总线控制”；P922=1，选择“标准报文1，PZD2/2”；

备注：带锁的参数只有在参数设置过程才可以设置(如：P10=1时)

PLC ->变频器

PQW68 PZD1 - 控制字1(STW1) 16 进制(16Bit)

QW70 PZD2 - 主设定值(NSOLL_A) 有符号整数(16Bit)

变频器 -> PLC

PIW68 PZD1 - 状态字1(ZSW1) 16 进制(16Bit)

PIW70 PZD2 - 实际转速(NIST_A) 有符号整数(16Bit)

控制字：

16#047E=停止；

16#047F=正转启动， 16#0C7F=反转启动；

给定值(主设定值)：

主设定值：速度设定值要经过标准化，变频器接收十进制有符号整数16384(4000H 十六进制)对应于100%的速度，接收的最

大速度为32767(200%)。参数P2000 中设置100%对应的参考转速。

状态字说明：

停止时正常=16#EB31; 正转时正常=16#EF37; 反转是正常=16#AF37,具体含义查看前面的状态字 1 (ZSW1)表
