概述

1.电路设计

    • 1.1总体方案框图
    • 1.2 核心器件选型
    • 1.3外围器件

1.1总体方案框图

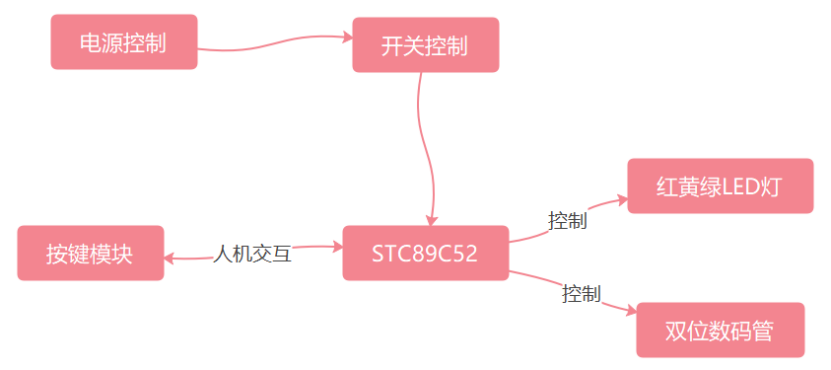

图1.1为本项目硬件电路总体方案框图。仪器主要的工作流程如下:通过USB接入5V电压给单片机供电,单片机可控制LED灯与双位数码管,通过按键模块可实现人机交互,进而控制LED灯与双位数码管。


在这里插入图片描述
图1.1 总体方案框图

1.2 核心器件选型

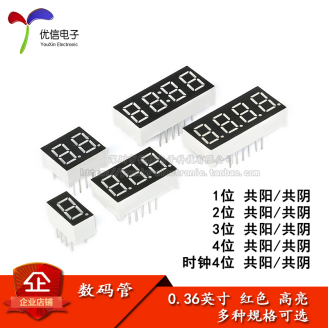

图1.2为双位数码管实物图,这个模块用来显示倒计时,需注意器件的选型——3261AS,为0.36英寸共阴数码管。高亮度,低功耗,寿命长,工作可靠,兼容IC,5、10脚为其位选脚。


在这里插入图片描述
图1.2 双位数码管

图1.3为LED灯实物图,这个模块用来作为信号灯。规格为3mm,LED灯的工作电流为20mA、工作电压为1.8-2.2V、功率0.06W。


在这里插入图片描述
图1.3 LED灯

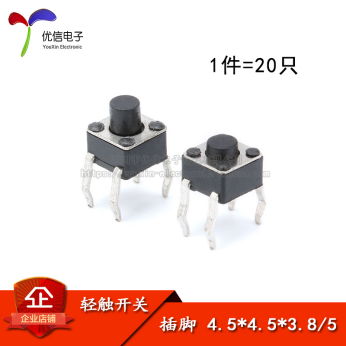

图1.4为按键开关实物图,这个模块用来作为人机交互。其使用温度范围为-25~85℃,额定负荷为DC12V、0.1A,接触电阻<=0.03Ω。


在这里插入图片描述
图1.4 按键开关

1.3外围器件

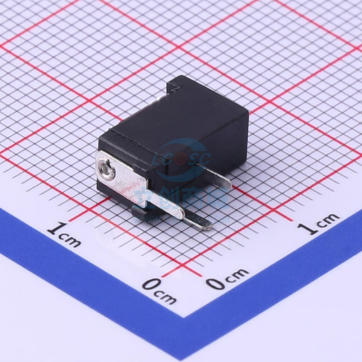

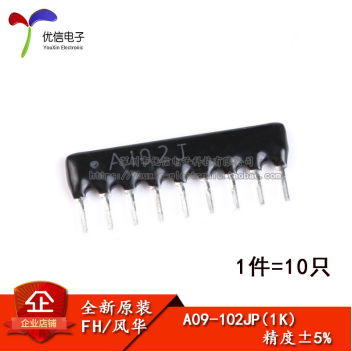

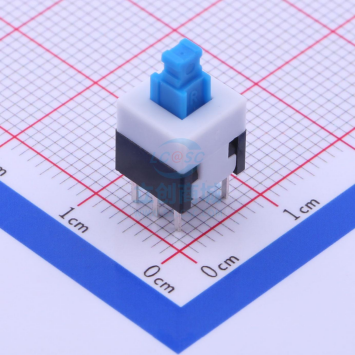

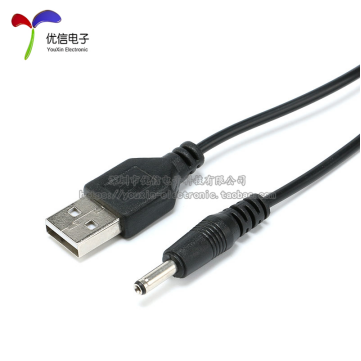

DC电源插口及其USB电源线、自锁开关,排阻等.
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
