基于单片机控制的开关电源设计

文末下载完整资料

1 概述
1.1 课题来源及意义
  电源技术是一种应用功率半导体器件，综合电力变换技术、现代电子技术、自动控制技术的多学科的边缘交叉技术。随着科学技术的发展，电源技术又与现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关。目前电源技术已逐步发展成为一门多学科互相渗透的综合性技术学科。他对现代通讯、电子仪器、计算机、工业自动化、电力工程、国防及某些高新技术提供高质量、高效率、高可靠性的电源起着关键作用。
  当代许多高新技术均与市电的电压、电流、频率、相位、和波形等基本参数的变换和控制相关，电源技术能够实现对这些参数的精确控制和高效率的处理，特别是能够实现大功率电能的频率变换，从而为多项高新技术的发展提供有力的支持。因此，电源技术不但本身是一项高新技术，而且还是其他多项高新技术的发展基础。电源技术及其产业的进一步发展必将为大幅度节约电能、降低材料消耗以及提高生产效率提供重要的手段，并为现代生产和现代生活带来深远的影响。

更多单片机毕业设计项目，请点击查看

1.2 课题基本要求
（1）设计、制作开关电源；
（2）使用单片机构成嵌入式控制系统，通过键盘预置输入电压，可显示预置电压和输出电压；
（3）掌握开关电源的设计方法；
（4）掌握单片机软件编程方法；
（5）掌握PID控制原理；

1.3 课题相关背景
  我国的三极管直流变换器及开关电源的研制工作开始于60年代初期，到了60年代中期进入了实用阶段，紧跟着70年代初开始研制无工频变压器开关电源。1974年研制成功了工作频率为10千赫兹、输出电压为5v的无工频开关电源。近30年来，许多研究所、工厂及高校已研制出多种型号的开关电源，并广泛的应用于电子计算机、通信、家电等许多方面，取得了很好的效果。工作频率为100千赫兹-200千赫兹的高频开关电源于80年代初期开始研制，90年代初试制成功，目前已经是非常成熟的电子产品。按调制方式划分可以分为：
（1）脉宽调制型：振荡频率保持不变，通过改变脉冲的宽度来改变和调节输出电压的大小。通过采样电路、耦合电路构成闭合回路，来稳定输出电压。缩写为PWM(Pulse Width Modulation)。
（2）频率调制型：占空比保持不变或关断时间不变，改变振荡器的频率来稳定并调节输出电压幅度。缩写为PFM（Pulse Frequency modulation）。
（3）混合调制型：通过调节导通时间的振荡频率来完成稳定并输出电压幅度。
通常采用的是脉宽调制型和混合调制型两种调制方式。在脉宽调制中因为频率不变，所以无论是对电路中的磁性元件及晶体管的测试和设计都很方便，而且对射频干扰的抑制也变得比较容易。混合调制则因其线路简单，也得到了广泛的应用。相对而言，频率调制较少采用。本文中采用的是脉宽调制型。

2 开关电源方案设计
2.1 开关电源工作原理
  开关电源是指调整管工作在开关方式，即导通和截止状态的稳压电源，缩写为SPS（Switching Power Supply）。开关电源的核心部分是一个直流变换器。利用直流变换器可以把一种直流电压变成极性、数值不同的多种直流电压。
  图2.1所示电路的工作过程为：假设基准电压为5v，由于电网波动导致输入电压减小，那么输出电压也将会减少，此时，所采样的电压将减小，假设为4.9v，误差为0.1v，经过比较放大后，脉冲调制电路根据这个误差，提高占空比使输出电压增大，同理，当由于电网波动导致输出电压增大时，脉冲调制电路降低占空比使输出电压减小，以此来控制输出电压的稳定。

  按电源电路中功率管的工作方式划分，电源可以分为开关电源与线性电源两大类。线性电源是发展较早的一种电源，其功率管工作在线性放大区。开关电源是在线性电源的基础之上发展起来的，并在很大程度上克服了线性电源的缺陷，但其自身也有一定的不足。

2.2 开关电源与线性电源的比较
2.2.1线性电源的缺点
（1）功耗大，效率低，效率一般只有35%-45%；（2）体积大、重量大，不能小型化；（3）必须有较大容量的滤波电容。
造成这些缺点的原因是：（1）线性电源中功率晶体管V在整个工作过程中，一直工作在晶体管特征曲线的线性放大区。功率晶体管本身的功耗与输出电流成正比。这样功率晶体管的功耗就会随电源的输出功率的增加而增大。为了保证功率晶体管能正常工作，除选用功率大的管子外，还必须给管子加上较大的散热片。（2）线性电源使用了50赫兹的工频变压器，他的效率只有80%-90%。这样不但增加了电源的体积和重量，而且也大大降低了电源的效率，就必须增大滤波电容的容量。
2.2.2开关电源的优点
（1）功耗小，效率高。图2.1中，开关管V在脉冲信号的控制下，交替工作在导通-截止和截止-导通的开关状态，转换速度快，频率一般在50到200千赫兹。这就使得功率开关管的损耗较小，电源的效率可以大幅度提高，其效率可以达到80%以上。
（2）体积小，重量轻。由于没有采用大型的工频变压器，并且在开关管上的耗散功率大幅度降低后，又省去较大的散热片，因此开关电源的体积和重量都可以得到减小。
（3）稳压范围宽。开关电源的输出电压是由控制信号的占空比或者激励信号的频率来调节的，输入电压的变化可以通过变频或者调宽来进行补偿。在工频电网电压有较大变化或负载有较大变化时，它仍能保证有较稳定的输出电压，所以稳压范围宽、稳压效果好。
（4）滤波的效率大为提高，使滤波电容的容量和体积大为减小。例如，若开关电源的工作频率为25千赫兹，是线性稳压电源频率500倍（25000/50赫兹），这使滤波电容的容量可以相应的缩小500倍，这使滤波电路中元件的体积和重量得以减少，同时也节省了成本。

2.3 方案论证
  单片机控制的开关电源，从对输出电压控制的角度分析，可以有几种可行的方案。
2.3.1方案1
  方案1：单片机通过数模转换输出一个电压，用作电源的基准电压，电源可以通过键盘预置输出电压，单片机不加入反馈控制，电源仍要使用专门的PWM控制芯片，工作过程为：当通过键盘预置电压时，单片机通过D/A芯片输出一个电压作为控制芯片的基准电压，这个基准电压可以使得控制芯片按照预置电压值，来输出控制脉冲，以输出期望输出电压。
2.3.2方案2
  方案2：在方案1的基础上，单片机扩展模数转换器，不断的检测电源的输出电压，根据电源输出电压与设定值的差值，调整后，通过D/A芯片输出一个基准电压，控制专门的PWM控制芯片，间接的控制电源工作。
2.3.3 方案3
  方案3：单片机扩展A/D转换器，不断检测输出端的电压，并根据电源输出电压与键盘预置电压的差值，输出一个PWM脉冲，直接控制电源的工作。
2.3.4方案分析
  方案1分析：单片机没有加入反馈控制，只是输出一个基准电压，这样单片机的作用非常的小，而且仍要使用专门的控制芯片，价格比较贵，电源成本增加，削弱了单片机的作用，不宜采用。
  方案2分析：单片机加入了反馈控制，作用得以利用，但是需要扩展A/D和D/A芯片，而且还是需要专门的PWM控制芯片，成本比方案1更高，更不宜采用。
方案3分析：这个方案，单片机不仅加入了反馈控制系统，而且作为控制核心，单片机得以充分利用，而且省去了D/A芯片，成本大大降低，是真正的单片机控制。
  综上所述，本设计选择第三种控制方案，单片机使用89C51，A/D芯片采用ADC0832，采用4位数码管显示采样值，键盘预置电压，设计任务要求输出可调，所以设定值需要从键盘输入，实现输入不同的电压，输出便可以输出不同的电压。

2.3.5总体结构设计

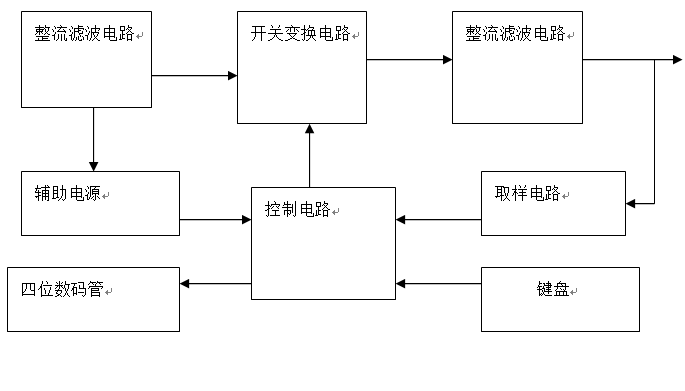

  系统工作原理图如图2.2所示：市电经过整流滤波后，一路电压经过7805稳压得到一个+5v电压，该电压作为单片机的工作电源，另外一路电压直接作为开关变换电路的输入电压。单片机根据键盘输入值和取样值之间的差值，修改脉冲占空比，并输出控制功率开关管，以便得到期望的输出电压值，并根据模/数转换器所采样的电压和键盘输入比较，根据差值调用PID算法再次修改脉宽使输出电压稳定。开关变换器采用磁铁心电感作为储能元件，在功率开关管导通时，电感储能，在开关管截止时，电感释放能量给负载。单片机定时采样输出端的电压，通过ADC0832送进单片机进行处理，单片机根据处理结果输出更新的控制信号，经过光电耦合器滤除干扰后输出控制信号控制功率开关管工作状态。在本系统中，用户可以根据需要从键盘输入期望的电压，单片机会根据键盘输入与采样电压的差值，更新脉宽，使电源输出相应电压，更新脉宽后，单片机会马上调用PID控制算法，对输出电压进行稳定控制。
  闭环时，电源自动进行脉宽调制，当系统读取到键盘预置的电压变化时，先将键盘输入值和从输出端的取样值相比较，假设当前键盘输入为10v，从输出端取样的值为6v，差值为4v，则系统会根据这个差值，更新脉宽使得输出端电压上升为10v；同样，当键盘输入为6v，输出端取样值为10v，差值为-4v，系统会根据算法，将占空比减小以使输出电压变小，这就是系统脉宽调制过程。
同时，电源可以自动稳压，假定在某一正常状态下，输出为V0，反馈电压问Vf（Vf=V0），用户设定电压为Vs，当V0=Vs时，偏差为0，单片机不进行脉宽更新，当电网波动导致输出增加时，即V0>Vs时,单片机采样的电压也增加，单片机根据偏差修改占空比使导通时间变小，从而使电压下降，同样当电网波动使输出电压下降时，即V0<Vs时，单片机修改脉宽使导通时间变长，从而使输出电压上升，如此循环来进行稳压。

2.6 开关变换器结构分析与选择
  开关电源的核心是高频开关变换电路和脉冲控制电路。高频变换电路把直流输入变换成高频脉冲输出。输出电压平均值 ,控制电路根据反馈电压控制高频开关管的导通时间（ ）与截止时间（ ），达到控制输出电压目的。隔离电路采用高频变换器件和高频隔离变压器。
开关电源的四中组态为：
（1）Buck变换器；
（2）Boost变换器；
（3）Buck-Boost变换器；
（4）CUK变换器。
2.6.1降压变换电路分析
  这种开关型电源是直流供电，经过开关电路得到单方向方波，再经过滤波后又得到与输入电压不同的稳定的直流。它们的输出电压总是比输入电压低。
当开关管饱和导通时，电能储存在电感中，同时也流向负载。当开关元件被控制截止时，由于电感上的电流不能跳变，储存于电感中的能量继续供给负载，此时，续流二极管正向导通，构成闭合回路。电容起到平滑输出的作用。电路中开关管和负载电阻是串联的，所以也称它为串联开关电源。
