l298n模块详解

l298n芯片简介

在嵌入式领域中l298n属于最常用的电机驱动模块，该模块稳定，耐用，操作简单备受广大电子爱好者的喜爱，今天小编结合自己开发的经验来给初学者门聊聊如何使用这款模块及芯片的用法

l298n模块详解

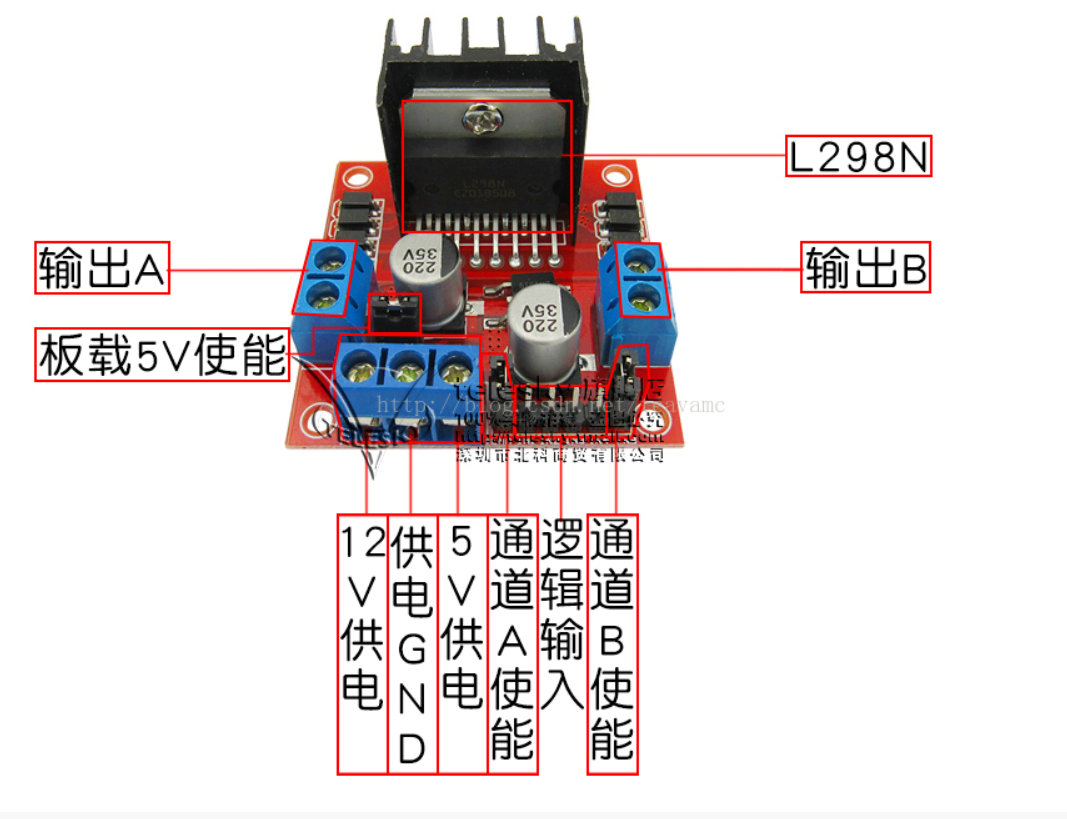

如图所示，模块左右两侧的2P的端子是接入电机的，左右两端分别可以接入一个直流电机。由于直流电机不分正负所以怎样接都是可以的。中间3P的端子分别接12V,GND,5V。黑色排针部分左右两端的跳帽插上代表使能，l298n有两个通道，所以有两个使能跳帽。中间的四个排针是逻辑输入，左边两个为一组，右边两个为另一组，真值表如下图所示

下图附带了l298n模块的原理图，想自己diy画一板pcb的小伙伴可以参考一下

l298n芯片简介

类型 ： 全桥

输入类型 ： 非反相

输出数 ：4

电流-输出/通道 ：2A

电流-峰值输出 ：3A

电源电压 ：4.5 V ~ 46 V

工作温度 ：-25°C ~ 130°C

安装类型 ： 通孔

封装/外壳 ：Multiwatt-15（垂直，弯曲和错列引线）

供应商设备封装 ：15-Multiwatt

包装 ：管件

器件型号 L298N

制造商 STMicroelectronics

芯片内部原理图（不搞芯片开发的小伙伴看个乐呵就行了）：

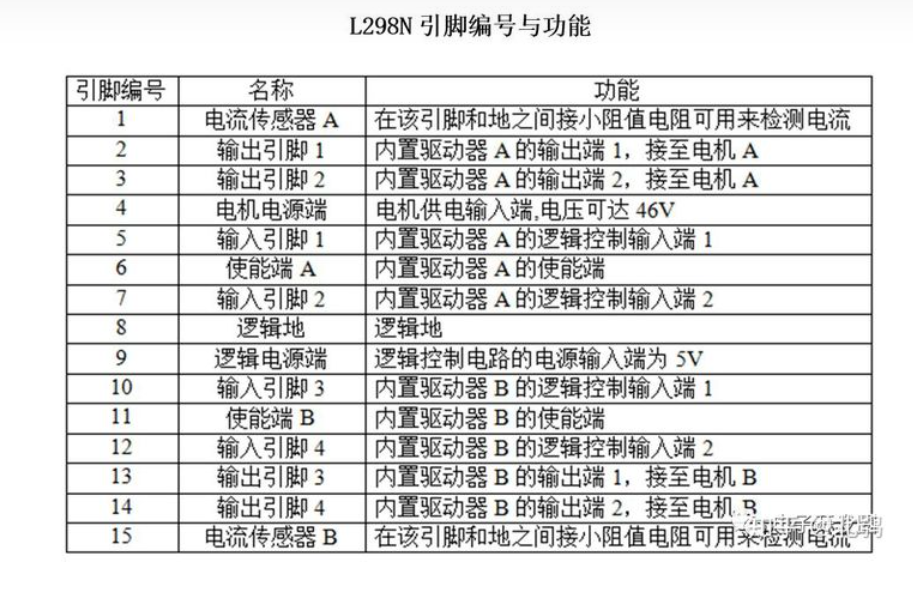

 引脚编号及功能

 注意：我们使用的时候大部分都用不上1脚和15脚，不用的话接地即可。

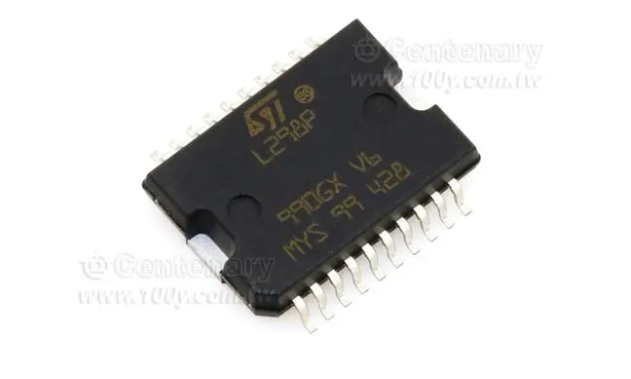

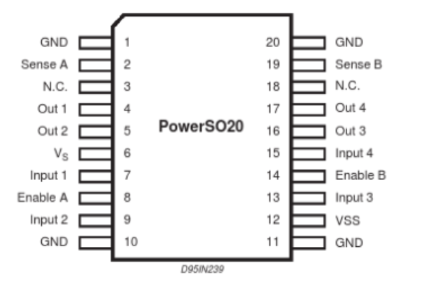

自己画pcb做板的时候如果嫌l298n的高度太突兀，影响元件的布局及美观可以考虑298的另一个封装l298p，用法都是一样的，只不过是贴片封装的。（本人由于电路板要装入盒内，298n就显得格外突兀就选择了这款封装）

期待欢迎广大硬件工程师朋友的合作与交流
