ZigBee2 外部中断
- 外部中断配置
- 组配置
- 组内配置
- PICTL寄存器
- 中断函数
- 例(附带解析)

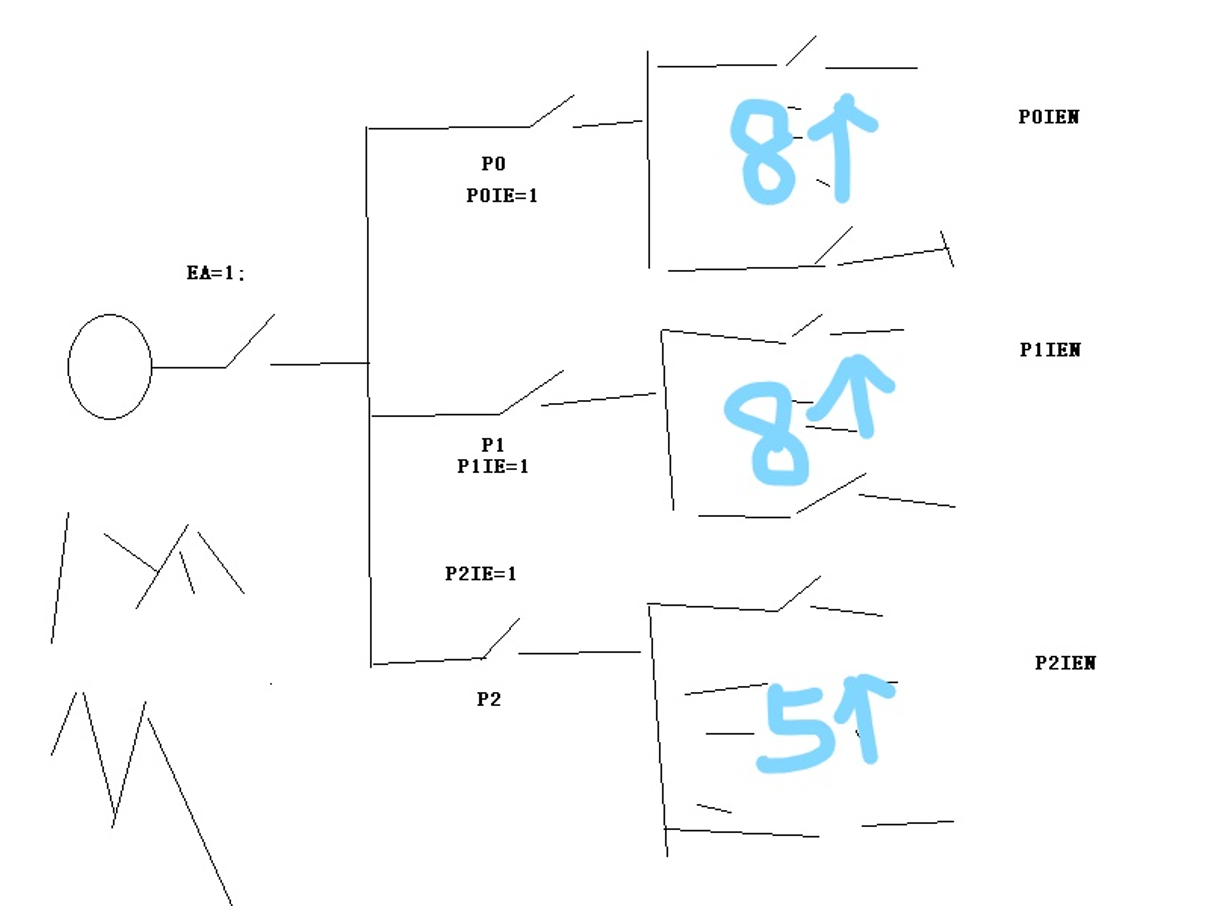

外部中断配置
- 初始化IO口工作在普通IO、上拉输入状态。
- 首先开IO口组中断
- 开组内对应的具体某IO口中断
- 上升沿还是下降沿触发
- 开CPU总中断EA=1

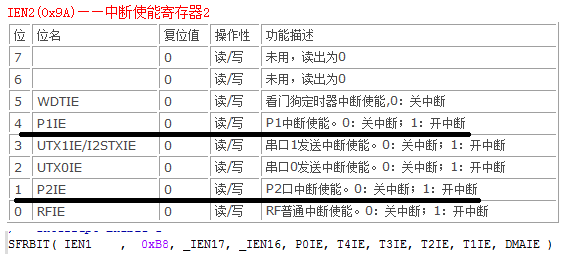

组配置
特别注意PIIE在IEN2的第四位,要用P1IE的话,定义IEN2 |=0x10;//0001 0000,相当于P1IE等于1的作用

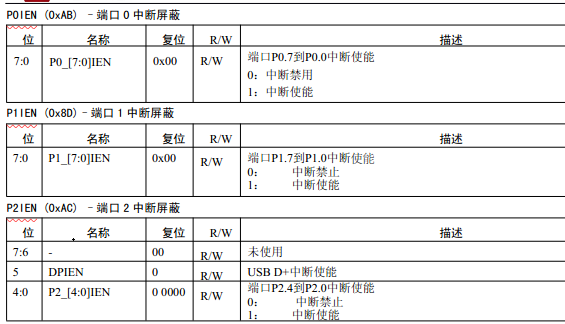

组内配置
第几位对应的是第几个脚
PICTL寄存器
0代表上升沿,1代表下降沿

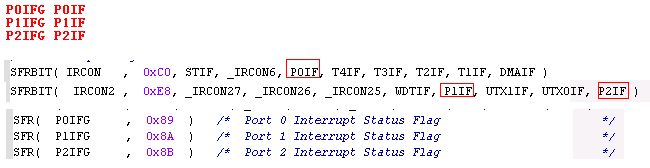

中断函数
复制代码
1
2
3
4
5
6
7
8
9
10
11/**************************************************************************** * 名 称: P0_ISR(void) 中断处理函数 * 描 述: #pragma vector = 中断向量,紧接着是中断处理程序 ****************************************************************************/ #pragma vector = P0INT_VECTOR //P0组写P0INT_VECTOR,P1组写P1INT_VECTOR,以此类推 __interrupt void P0_ISR(void) //P0_ISR为函数名,函数名可以随便写 { P0IFG = 0; //清中断标志 P0IF = 0; //清中断标志 }
例(附带解析)

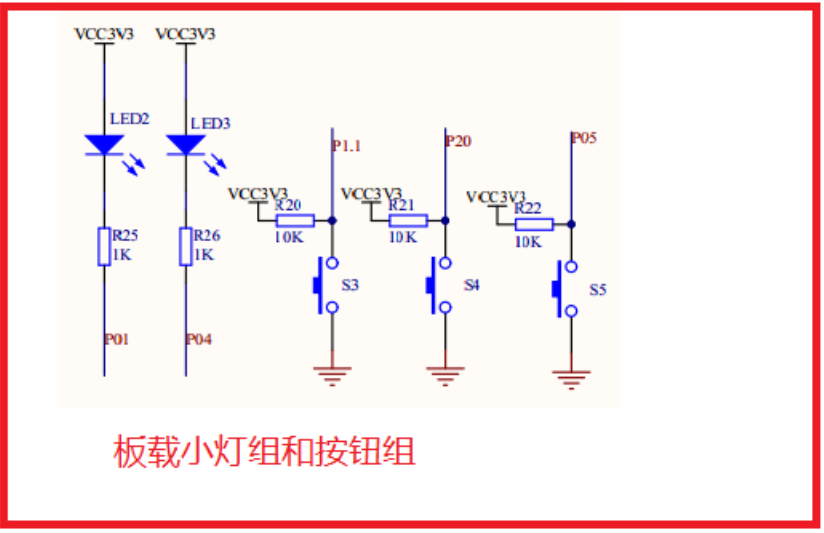

以P0.5为例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49#include<iocc2530.h> void delay() //延时函数 { int i,j; for(i=0;i<1000;i++) for(j=0;j<30;j++); } void main() { //1.初始化IO口工作在普通IO、上拉输入状态。 P0SEL &=0xDF;// 1101 1111 //P0_5 设为普通IO口 P0DIR &=0xDF;// 1101 1111 //P0_5 设为输入状态 P0INP &=0xDF;// 1101 1111 //P0_5 设为上下拉模式 P2INP &=0xDF;// 1101 1111 //P0_5 设为上拉模式 //2.开CPU总中断EA=1 EA=1; //3.首先开IO口组中断 P0IE=1;//P1IE如果要设置为1,那么我们不能直接用P1IE=1,会显示PIIE未定义,要用IEN2 |=0x10;// 0001 0000 //IEN2 |=0x10;//相当于P1IE=1 //4.开组内对应的具体某IO口中断 P0IEN |=0X20;// 0010 0000 设置3个中断使能标志位,让相应的中断开关合上 //5.上升沿还是下降沿触发 PICTL |=0x01;//把P0这一组配置成下降沿触发 P1DIR |=0X01;//配置P1_0位输出 while(1); } #pragma optimize=none #pragma vector=P0INT_VECTOR __interrupt void fsdfas() { if(P0IFG & 0x20)// 0010 0000 {//P0组的第5位 P0_5引发了外部中断 delay(); if(0==P0_5) {//说明确实是连接在P0_5的按钮触发了外部中断 P1_0 ^=1;//异或操作,原来是0变成了1,原来是1变成了0 } } P0IFG=0; P0IF=0; }
最后
