基本rs触发器真值表_温故而知新_置位复位触发器指令(LAD)

符号：

置位复位触发器指令包括两类：

1)、复位优先的置位复位触发器

图1 复位优先的置位复位触发器

2)、置位优先的置位复位触发器

图2 置位优先的置位复位触发器

功能：根据R和S的状态来置位(或复位)单个存储位(I、Q、M、D、L)；

执行：

1、复位优先的置位复位触发器

1)、如果S=0且R1=0，则指令不执行，存储位的状态保持不变；

2)、如果S=1且R1=0，则指令将存储位置位为1；

3)、如果S=0且R1=1，则指令将存储位复位为0；

4)、如果S=1且R1=1，则指令先将存储位置位为1，再将存储位复位为0，并保持复位状态；

5)、指令置位或复位后，将存储位的状态传送到输出Q中；

2、置位优先的置位复位触发器

1)、如果S1=0且R=0，则指令不执行，存储位的状态保持不变；

2)、如果S1=1且R=0，则指令将存储位置位为1；

3)、如果S1=0且R=1，则指令将存储位复位为0；

4)、如果S1=1且R=1，则指令先将存储位复位为0，再将存储位置位为1，并保持置位状态；

5)、指令置位或复位后，将存储位的状态传送到输出Q中；

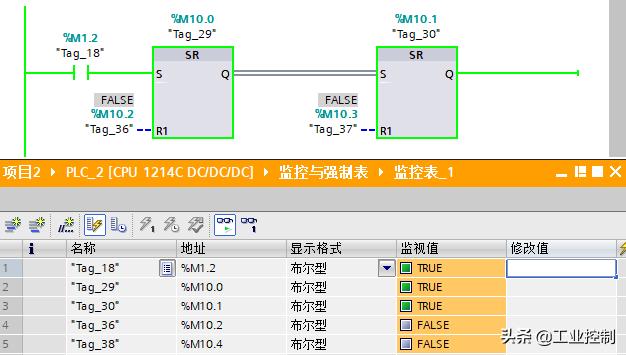

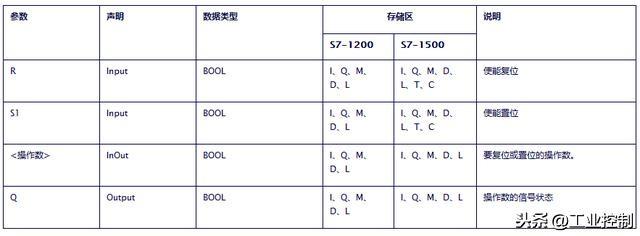

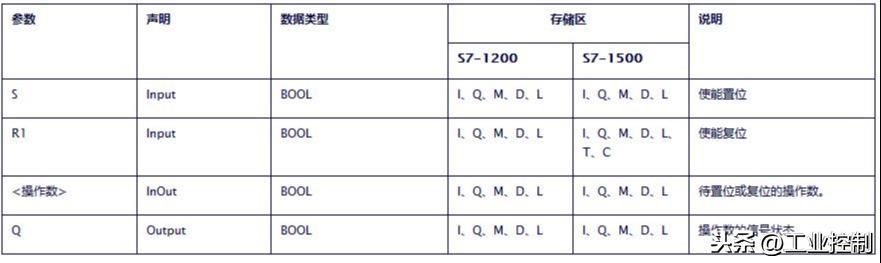

参数：

1、复位优先的置位复位触发器

2、置位优先的置位复位触发器

知新：

1、区分置位优先、复位优先有两种方法

从基本指令库看：哪个字母放在后面哪个优先，例如SR：复位优先，RS：置位优先；

从程序段的指令看：哪个带有数字1的哪个优先：例如S1：置位优先，R1：复位优先；

2、存在于置位/复位指令相同的双线圈的问题，详细参见《温故而知新_置位/复位输出指令(LAD)》的知新1、2部分。

3、存储位类型为INOUT类型，可在参数表中查看；

4、在一个程序段中，该指令可以添加多个。

以上是个人总结，如有错误或更好的见解，欢迎交流。个人微信：15900310072。如果大家觉得还可以，帮忙关注、转发、收藏。
