前言
- 硬件工程师近年来也开始慢慢吃香，校招进大厂年薪总包不下30-40w的人数一大把！而且大厂人数并没有饱和！
- 本期是【Verilog刷题篇】硬件工程师从0到入门1|基础语法入门，有不懂的地方可以评论进行讨论！ - 推荐给大家一款刷题、面试的神器，我也是用这一款神器进行学习Verilog硬件代码的！
- ~链接如下：刷题面试神器跳转链接
- 也欢迎大家去牛客查看硬件工程师招聘职位的各类资料，并进行提前批投递面试！

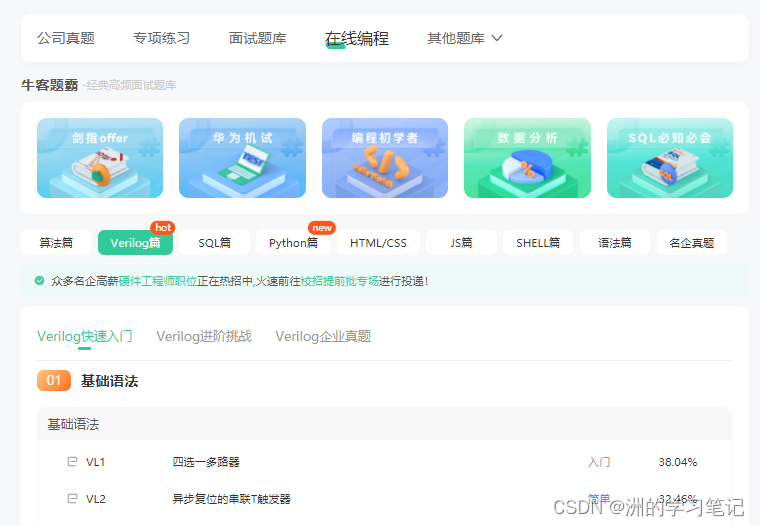

- 小白新手可以通过该神器进行日常的刷题、看大厂面经、学习计算机基础知识、与大牛面对面沟通~ 刷题的图片已经放在下面了~

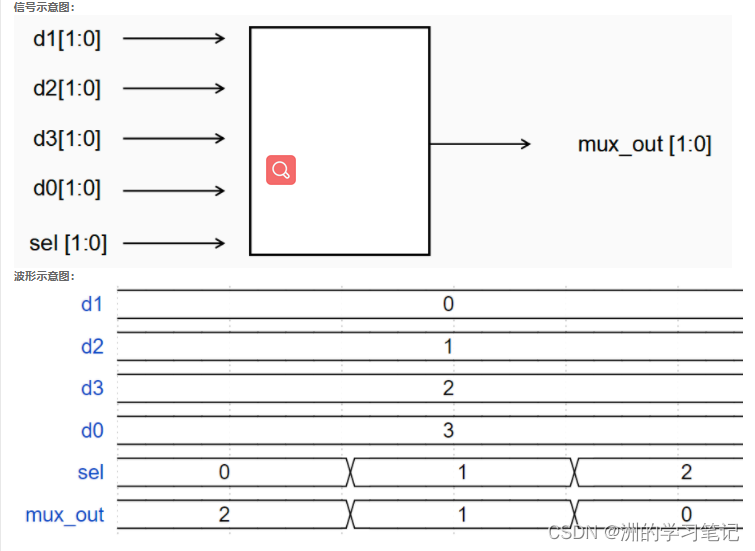

Q1：四选一多路器
题目描述：
制作一个四选一的多路选择器，要求输出定义上为线网类型状态转换：
d0 11
d1 10
d2 01
d3 00
输入描述：输入信号 d1,d2,d3,d4 sel 类型 wire
输出描述：输出信号 mux_out 类型 wire
相关提示：
- 线网类型只能使用连续赋值语句进行赋值；
- 使用三元运算符 ?: 来实现四个信号的选择；
- 实现思路为：首先判断sel[0]的数值，再判断sel[1]的数值，即可判断出应当选择哪一个信号；
- 此外应当看清时序电路图中sel的数值和四个信号之间的对应关系，下表为该题目中对应关系。
案例代码：
`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
assign mux_out = sel[0]?(sel[1]?d0:d2):(sel[1]?d1:d3);
endmodule

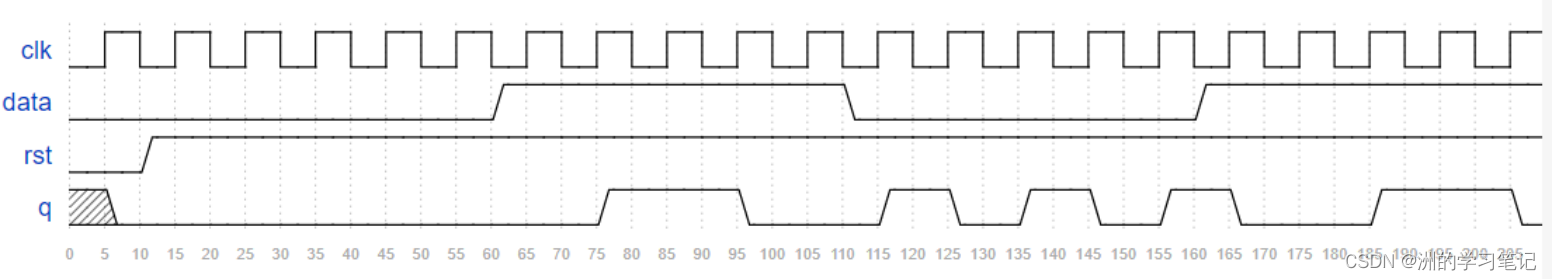

Q2：异步复位的串联T触发器
题目描述：用verilog实现两个串联的异步复位的T触发器的逻辑，结构如图：
输入描述：输入信号 data, clk, rst 类型 wire 在testbench中，clk为周期5ns的时钟，rst为低电平复位
输出描述：输出信号 q 类型 reg
案例代码：
//先设计单独的t触发器，然后通过例化的方式串起来。 注意哦 output reg q 改成output wireq 。这是因为连线都要用wire 型
`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output wire q
);
//*************code***********//
wire q1;
TFF TFF_inst1(
.data (data),
.clk (clk),
.rst (rst),
.q (q1)
);
TFF TFF_inst2(
.data (q1),
.clk (clk),
.rst (rst),
.q (q)
);
//*************code***********//
endmodule
//T触发器设计
module TFF(
input wire data, clk, rst,
output reg q
);
always @(posedge clk or negedge rst)begin
if(!rst)
q <= 1'b0;
else if(data == 1'b0)
q <= q;
else if(data == 1'b1)
q <= ~q;
end
endmodule
Q3：移位运算与乘法

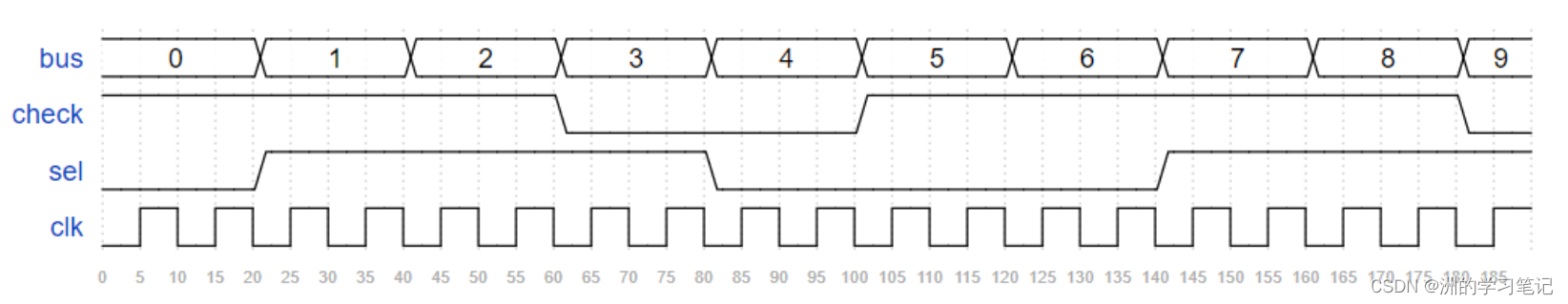

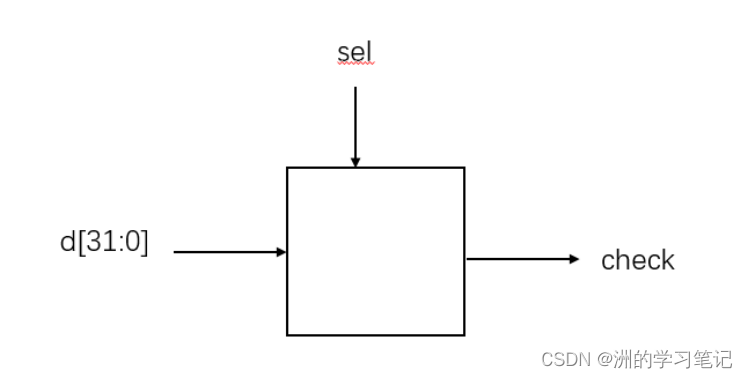

题目描述：现在需要对输入的32位数据进行奇偶校验,根据sel输出检测结果
输入描述：输入信号 bus sel 类型 wire
输出描述：输出信号 check 类型 wire
案例代码：
`timescale 1ns/1ns
module odd_sel(
input [31:0] bus,
input sel,
output check
);
//*************code***********//
wire check_tmp;
// 单目运算符
assign check_tmp = ^bus;
// assign check = (sel == 1'b1) ? check_tmp : ~check_tmp;
reg check_reg;
always @ (*) begin
if(sel) begin
check_reg = check_tmp;
end
else begin
check_reg = ~check_tmp;
end
end
assign check = check_reg;
//*************code***********//
endmodule

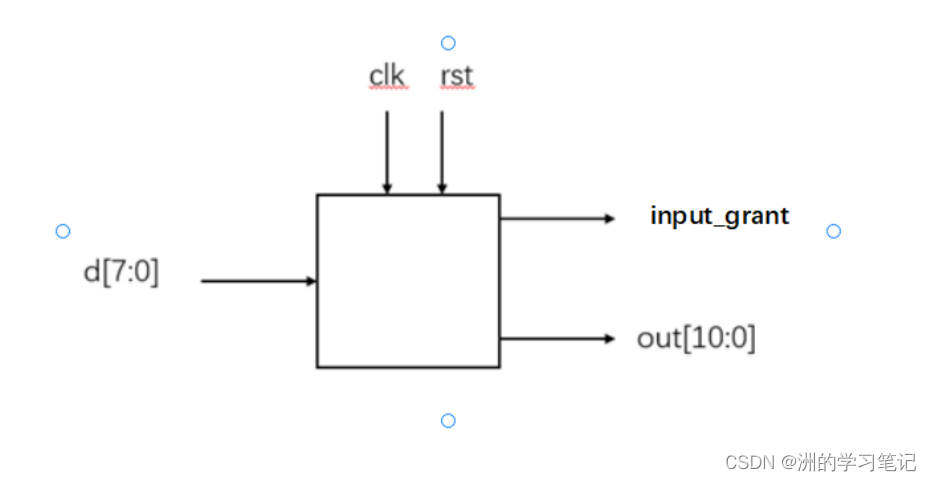

Q4：移位运算与乘法

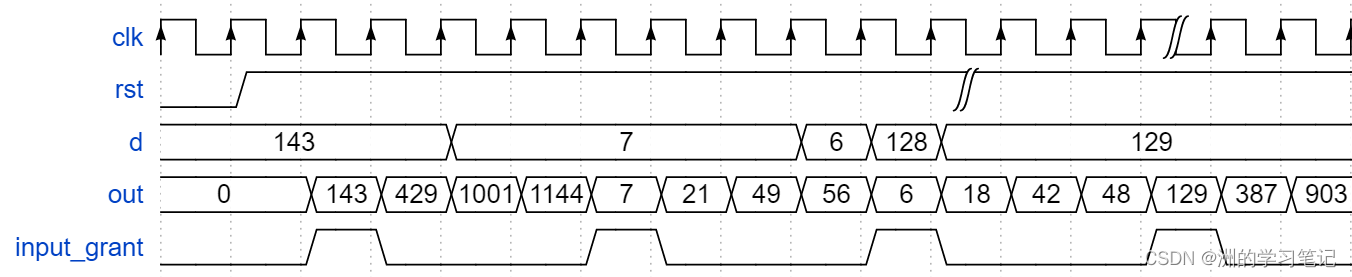

题目描述：已知d为一个8位数，请在每个时钟周期分别输出该数乘1/3/7/8,并输出一个信号通知此时刻输入的d有效（d给出的信号的上升沿表示写入有效）
输入描述：输入信号 d, clk, rst 类型 wire 在testbench中，clk为周期5ns的时钟，rst为低电平复位
输出描述：输出信号 input_grant out 类型 reg
案例代码：
//要输出有效输入标志input_grant,考虑定义一个寄存器变量(cnt)用于计数。
//计数最大值就是乘法运算次数(四次)，在一个计数周期内输入保持不变。
//当计数器为0时，input_grant=1,其余时刻保持低电平；将出入d赋值给寄存器reg_d;
//当计数器达到最大值时，计数器清零，其中计数器每次加一对应一次乘法运算。
`timescale 1ns/1ns
module vl4 (
input [7:0]d ,
input clk,
input rst,
output reg input_grant,
output reg [10:0]out
);
//*************code***********//
reg [1:0] cnt;
reg [7:0] reg_d;
//*******计数器初始化及赋值*******//
always@(posedge clk or negedge rst)
if(rst == 1'b0)
cnt <= 2'd0;
else if(cnt == 2'd3)
cnt <= 2'd0;
else
cnt <= cnt + 1'b1;
//***数据寄存器（reg_d）和输入有效标志（input_grant）初始化及赋值***//
always@(posedge clk or negedge rst)
if(rst == 1'b0)begin
reg_d <= 8'd0;
input_grant <= 1'b0;
end
else if(cnt == 2'd0)begin
reg_d <= d;
input_grant <= 1'b1;
end
else begin
reg_d <= reg_d;
input_grant <= 1'b0;
end
//****乘法运算****//
always@(posedge clk or negedge rst)
if(rst == 1'b0)
out <= 11'd0;
else case (cnt)
2'd0 : out <= d;
2'd1 : out <= (reg_d<<2)-reg_d;
2'd2 : out <= (reg_d<<3)-reg_d;
2'd3 : out <= (reg_d<<3);
default : out <= 11'd0;
endcase
//*************code***********//
endmodule

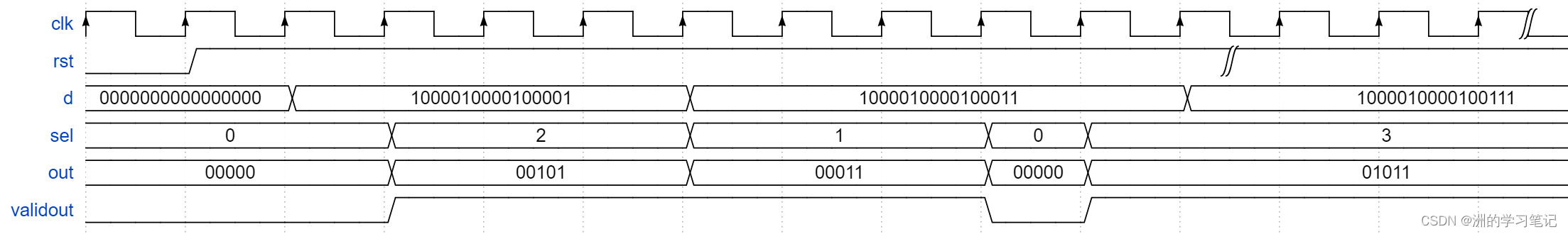

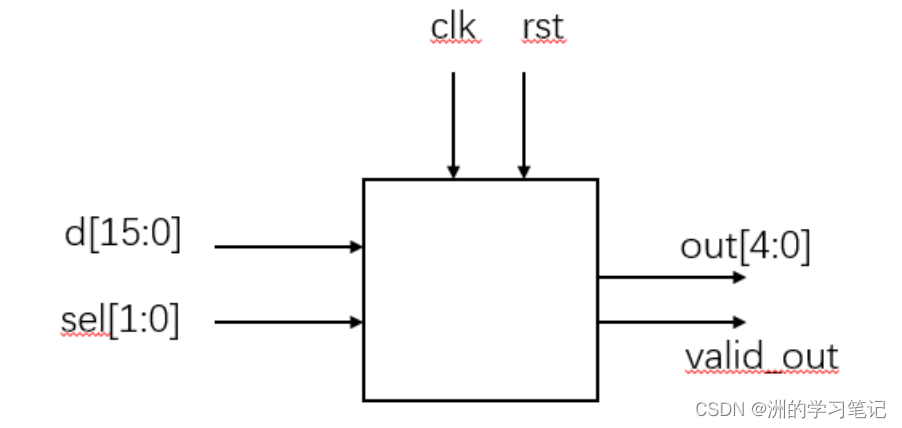

Q5：位拆分与运算
题目描述：
现在输入了一个压缩的16位数据，其实际上包含了四个数据[3:0] [7:4] [11:8] [15:12],
现在请按照sel选择输出四个数据的相加结果,并输出valid_out信号（在不输出时候拉低）
0: 不输出且只有此时的输入有效
1：输出[3:0]+[7:4]
2：输出[3:0]+[11:8]
3：输出[3:0]+[15:12]
输入描述：输入信号 d, clk, rst, 类型 wire,在testbench中，clk为周期5ns的时钟，rst为低电平复位
输出描述：输出信号 validout out ，类型 reg 。
案例代码：
//题中看到对于sel的不同情况，有几种不同的输出，首先考虑到用case语句。
//要注意的是，仅当sel为0时，输入信号有效，因此需要一个寄存器data_temp，在sel为0时对输入信号进行锁存。
//下一步编写代码：
//复位时，三个信号受到影响，即data_temp清零、validout清零、输出out清零；
//sel为0时，将输入的值锁存到data_temp中，同时validout拉低，输出out为0；
//sel为1时，validout拉高，同时将锁存后的data_temp按位进行输出out的运算；
//sel为2时，validout拉高，同时将锁存后的data_temp按位进行输出out的运算；
//sel为3时，validout拉高，同时将锁存后的data_temp按位进行输出out的运算。
`timescale 1ns/1ns
module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,
output reg [4:0]out,
output reg validout
);
reg [15:0]data_temp;
always@(posedge clk or negedge rst)
if(!rst)begin
out<=5'd0;
validout<=1'b0;
data_temp<=15'd0;
end
else case(sel)
0:
begin
data_temp<=d;
out[4:0]<=5'd0;
validout<=1'b0;
end
1:
begin
validout<=1'b1;
out[4:0]<=data_temp[3:0]+data_temp[7:4];
end
2:
begin
validout<=1'b1;
out[4:0]<=data_temp[3:0]+data_temp[11:8];
end
3:
begin
validout<=1'b1;
out[4:0]<=data_temp[3:0]+data_temp[15:12];
end
default:
begin
validout<=1'b0;
out[4:0]<=5'd0;
end
endcase
endmodule
