6.深入浅出：差分放大电路——参考《模拟电子技术基础》清华大学华成英主讲

如果你想理解差分电路共模信号和差模信号，共模放大倍数，差模放大倍数，共模抑制比等，本文或许能给你比较系统的认知，主要包括：

什么是零点漂移？

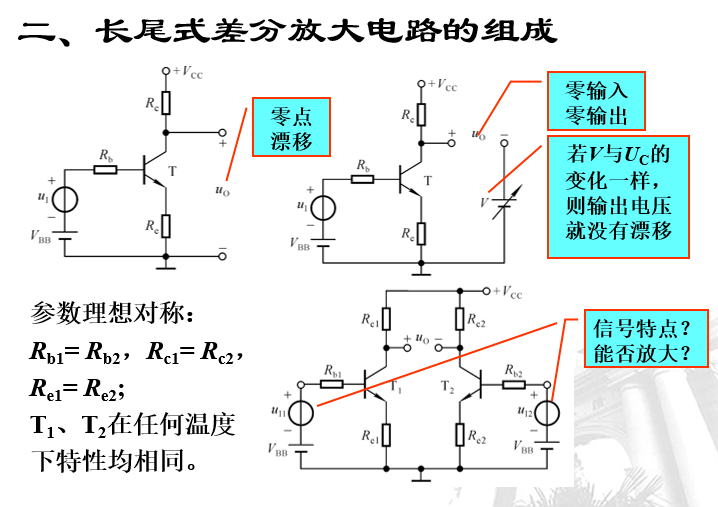

引入差分电路

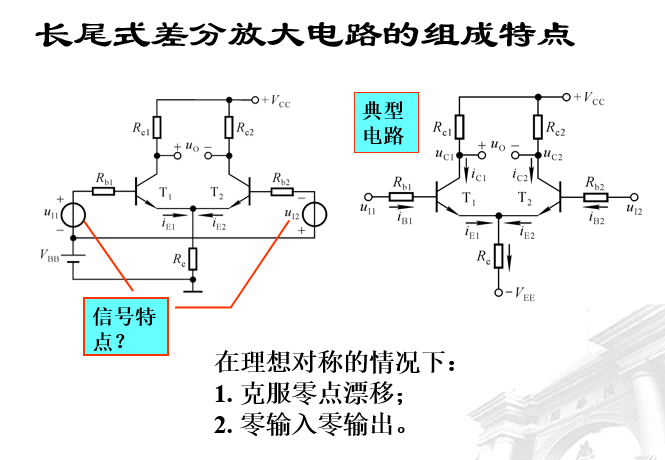

两个共射极放大电路对称布置，就得到了上图中的差分放大电路。

拖着一条Re的尾巴，所以叫长尾式差分放大电路。

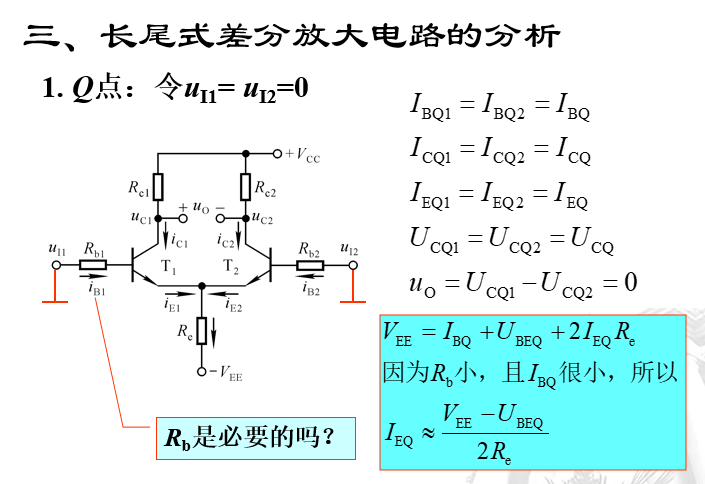

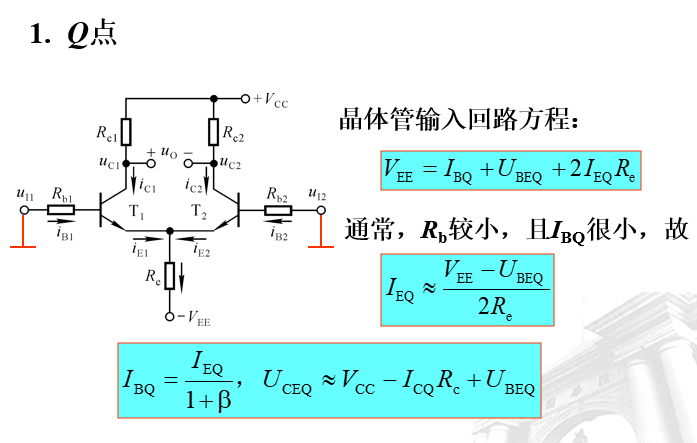

静态工作点

Rb不是必要的，没有什么作用，可能是电源内阻。图中VEE的表达式有点问题，IBQ需要乘上Rb.

图中想说明一个问题，静态工作点是通过VEE和Re来设置的！

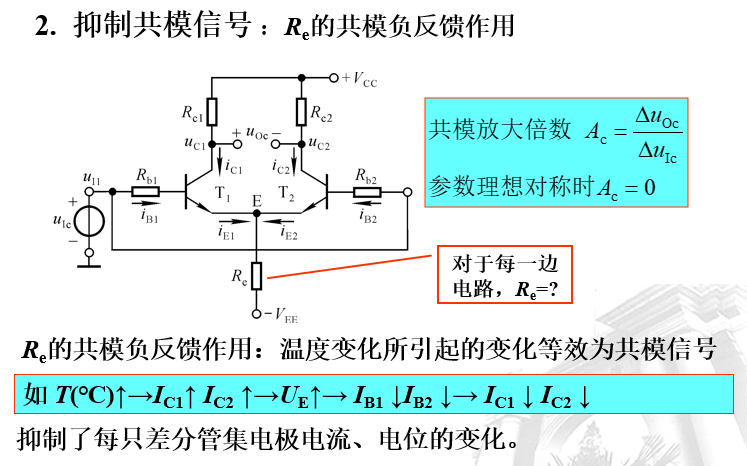

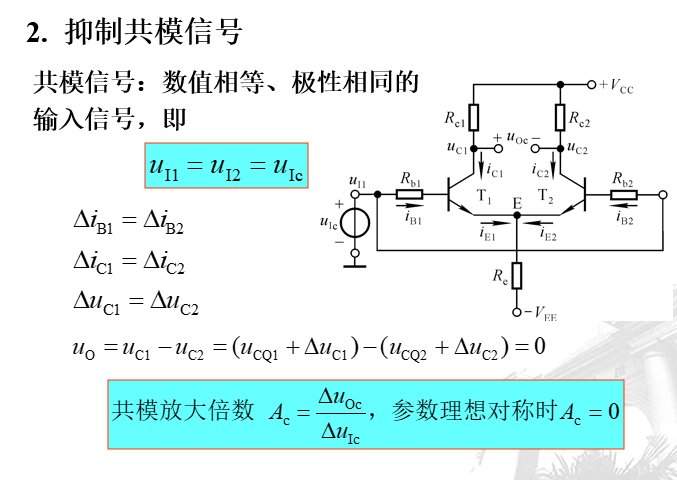

Re有共模负反馈作用，这和共射放大电路中的Re的作用相同，稳定静态工作点。

这里很重要的是：这里的差模信号作用下，Re的电流不变，相当于差模信号的作用没有电流流过Re，E点相当于接地！

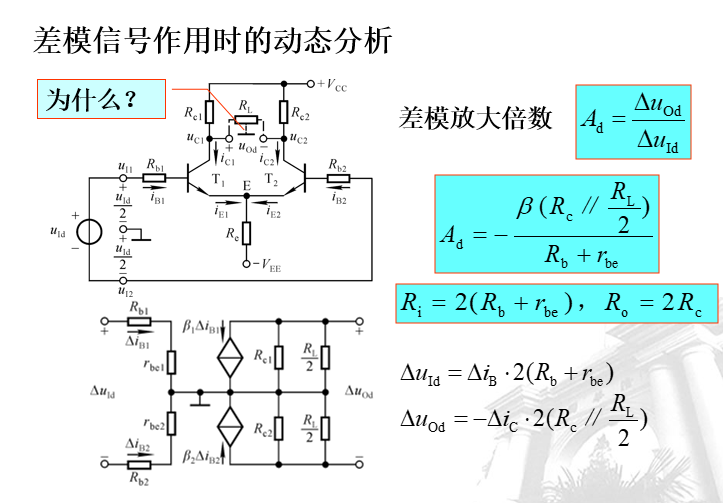

动态分析

交流等效模型中，VCC也是接地，不难画出等效模型电路。
输出电阻上的电压，从正到负，中间点就是相当于接地。用来计算放大倍数有用。

不同的接法

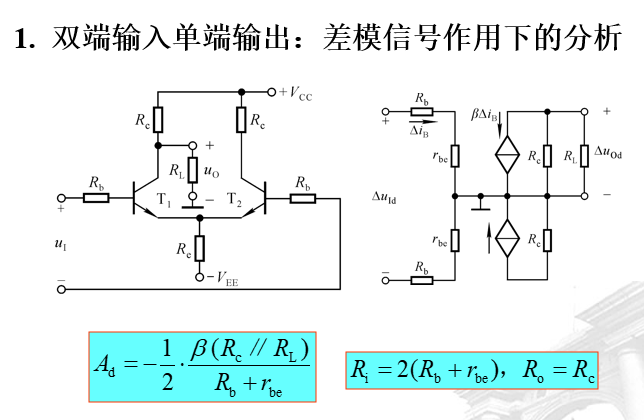

双端输入单端输出：空载放大倍数减半。

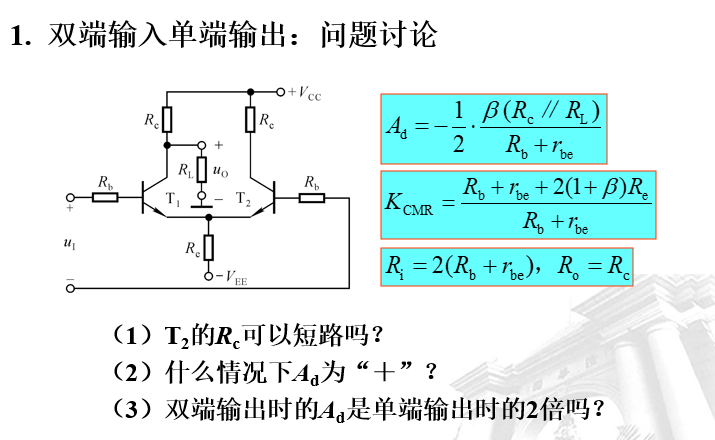

理想状态下，共模放大倍数不再是0

（1）T2的Rc可以短路，没有什么用处
（2）Ad可以为“+”，当从T2那边输出时
（3）空载时放大倍数是两倍关系

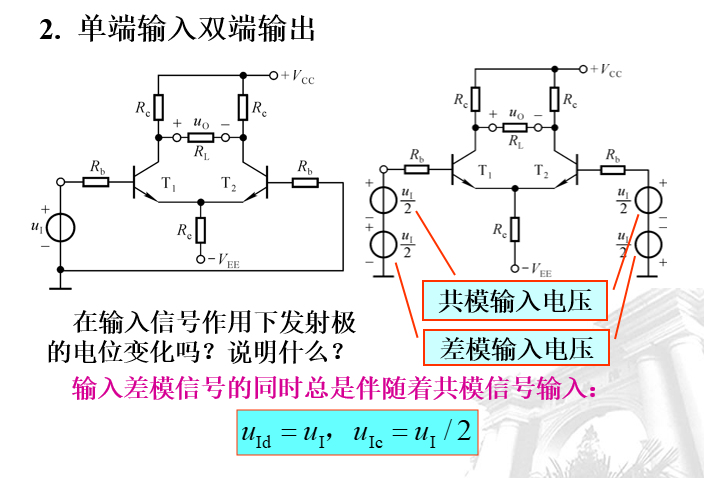

单端输入可以看做有共模输入和差模输入的叠加状态

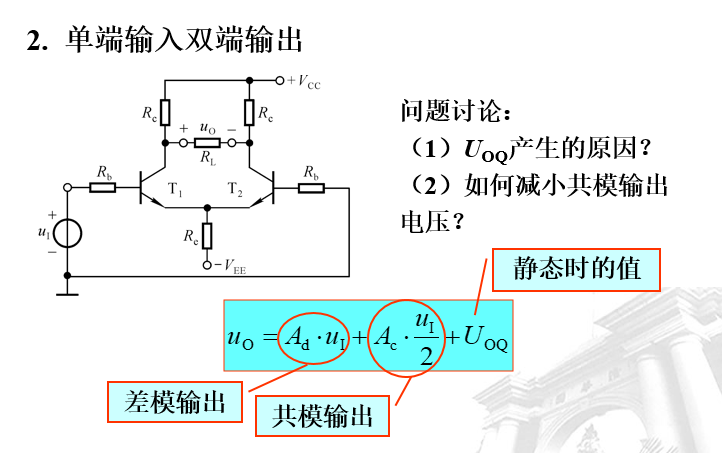

UOQ是由于静态工作点时的各项参数不完全对称导致的。
解决方法：增加共模负反馈；解决对称性

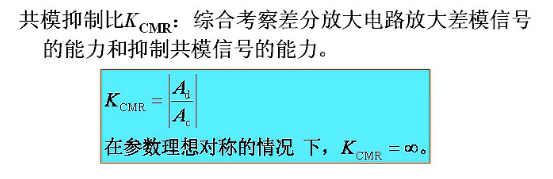

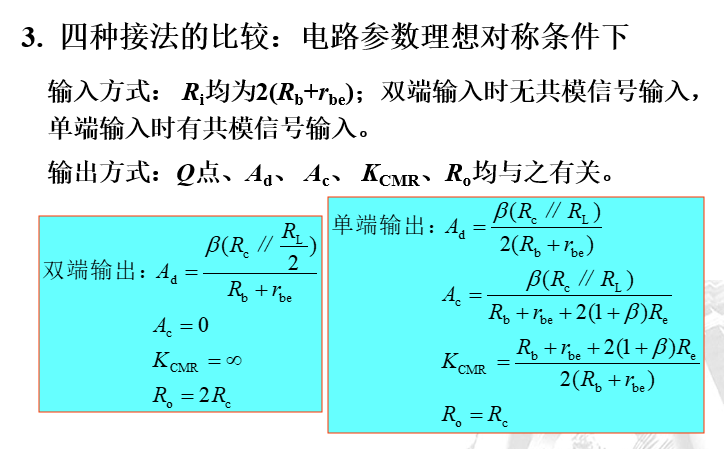

总结很到位！细细品！

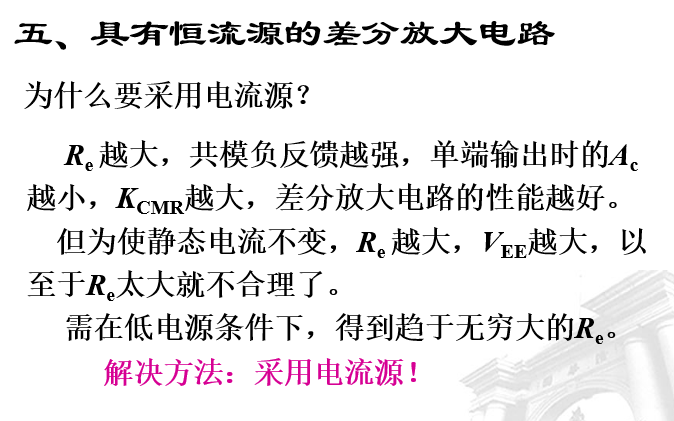

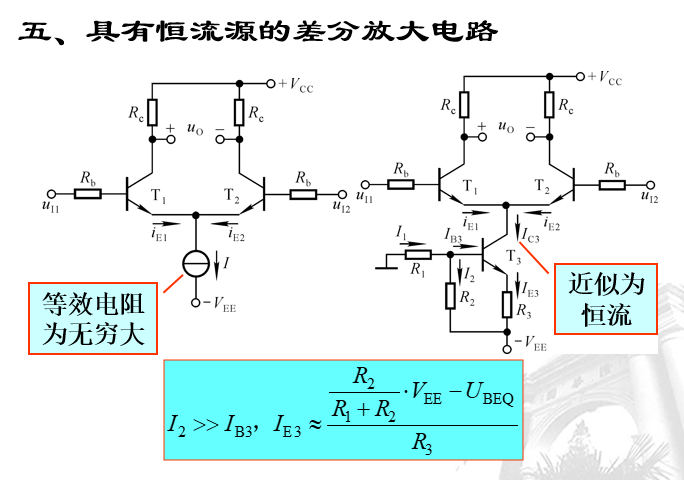

加入恒流源

上面的式子没有问题，R2是在分子上，自己可以去一步一步化简。

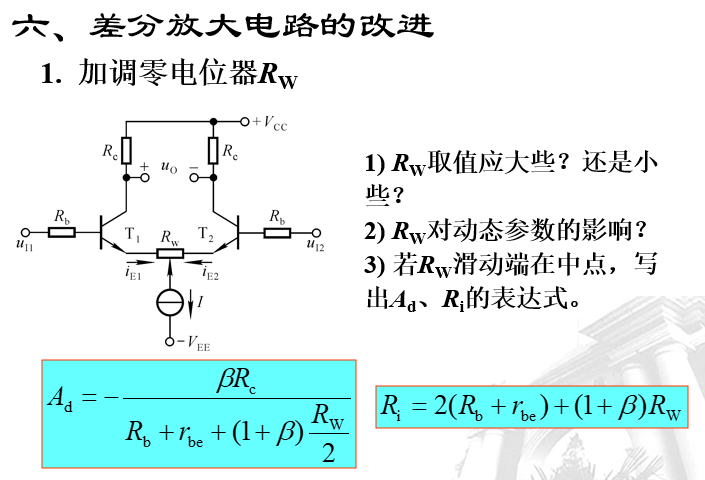

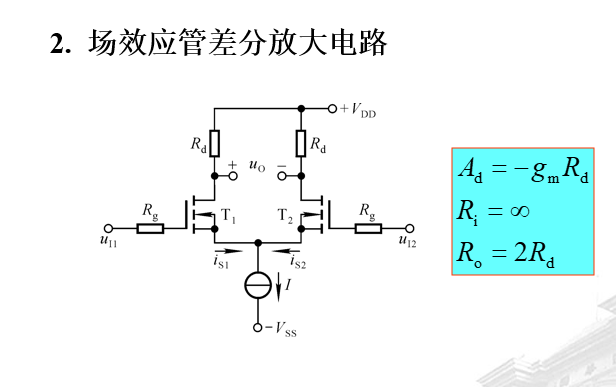

还能怎么改进？

Rw取大小取决于对称性的好坏。对称性好就选小的，稍微调一下即可，一般是100,50,51Ω量级。

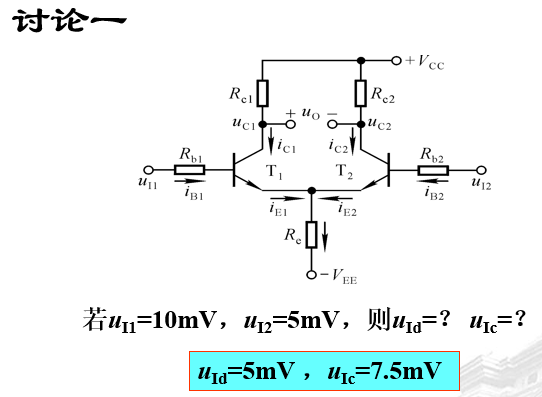

差模就是信号的差！那就是10-5=5mV
共模有两部分：
1.两者的交集有5mV
2.差模的5mV是相当于单端输入，前文讲述过可以等效为双端输入2.5+2.5，另一端是2.5-2.5，那共模就是2.5mV
两者加起来就是7.5mV

或者我觉得可以这里理解：
10=7.5+2.5
5=7.5-2.5
其中：
7.5mV就是共模信号
2.5-（-2.5）=5mV就是差模信号

参考《模拟电子技术基础》清华大学华成英主讲https://www.bilibili.com/video/BV19s411a7KL?p=16
