1、模块USB设备概述
使用MT7628通过USB连接SIM8202。SIM8202的VID是0x1e0e,PID9011。添加驱动后USB描述如下：
2、驱动调试使用场景
1、PPP拨号：只需要配置 USB 转串口的驱动就 足够了。模块的 USB 设备中包含 2 个虚拟串口，其中 interface number 1 的虚 拟串口用可以用来 PPP 拨号，这个串口也可以发送 AT 命令。
2、NDIS拨号：不但要配 置 USB 转串口的驱动，也要配置 USB 转网卡的驱动。
3、USB串口驱动添加
1、usb serial的内核配置支持确保
1
2
3CONFIG_USB_SERIAL=y CONFIG_USB_SERIAL_WWAN=y CONFIG_USB_SERIAL_OPTION=y
2、增加VID/PID并跳过interface 2~5
{kernel}/drivers/usb/serial/option.c中添加VID、PID
方法一：
1
2
3
4
5
6
7
8
9#define SIMCOM_SIM8200_VID 0x05C6 #define SIMCOM_SIM8200_PID 0x90DB static const struct usb_device_id option_ids[] = { #if 1 {USB_DEVICE(SIMCOM_SIM8200_VID, SIMCOM_SIM8200_PID), .driver_info = RSVD(2) | RSVD(3) | RSVD(4) | RSVD(5) }, #endif
方法二：
添加PID/VID
1
2
3
4
5
6
7
8#define SIMCOM_SIM8200_VID 0x05C6 #define SIMCOM_SIM8200_PID 0x90DB static const struct usb_device_id option_ids[] = { #if 1 {USB_DEVICE(SIMCOM_SIM8200_VID, SIMCOM_SIM8200_PID)}, #endif
过滤掉interface 2
1
2
3
4
5
6
7
8
9
10
11if (serial->dev->descriptor.idVendor == SIMCOM_SIM8200_VID && serial->dev->descriptor.idProduct == SIMCOM_SIM8200_PID && (serial->interface->cur_altsetting->desc.bInterfaceNumber == 2 )|| (serial->interface->cur_altsetting->desc.bInterfaceNumber == 3 ) || (serial->interface->cur_altsetting->desc.bInterfaceNumber == 4 ) || (serial->interface->cur_altsetting->desc.bInterfaceNumber == 5 )) return -ENODEV; /* Store the device flags so we can use them during attach. */ usb_set_serial_data(serial, (void *)device_flags); return 0;
编译后，内核开机找到模块会打印相关信息
/dev/ttyUSB0、/dev/ttyUSB1就会生成， 可以通过这些设备发送AT指令或者PPP拨号
4、USB网口驱动调试
首先需将这个配置项打开
1CONFIG_USBNET=y
将提供的qmi_wwan_simcom.c放在 drivers/net/usb 目录下，并且修改同目录的Makefile
1obj-$(CONFIG_USB_USBNET) += usbnet.o qmi_wwan_simcom.o
驱动编译到内核后，开机会打印以下信息
5、PPP拨号

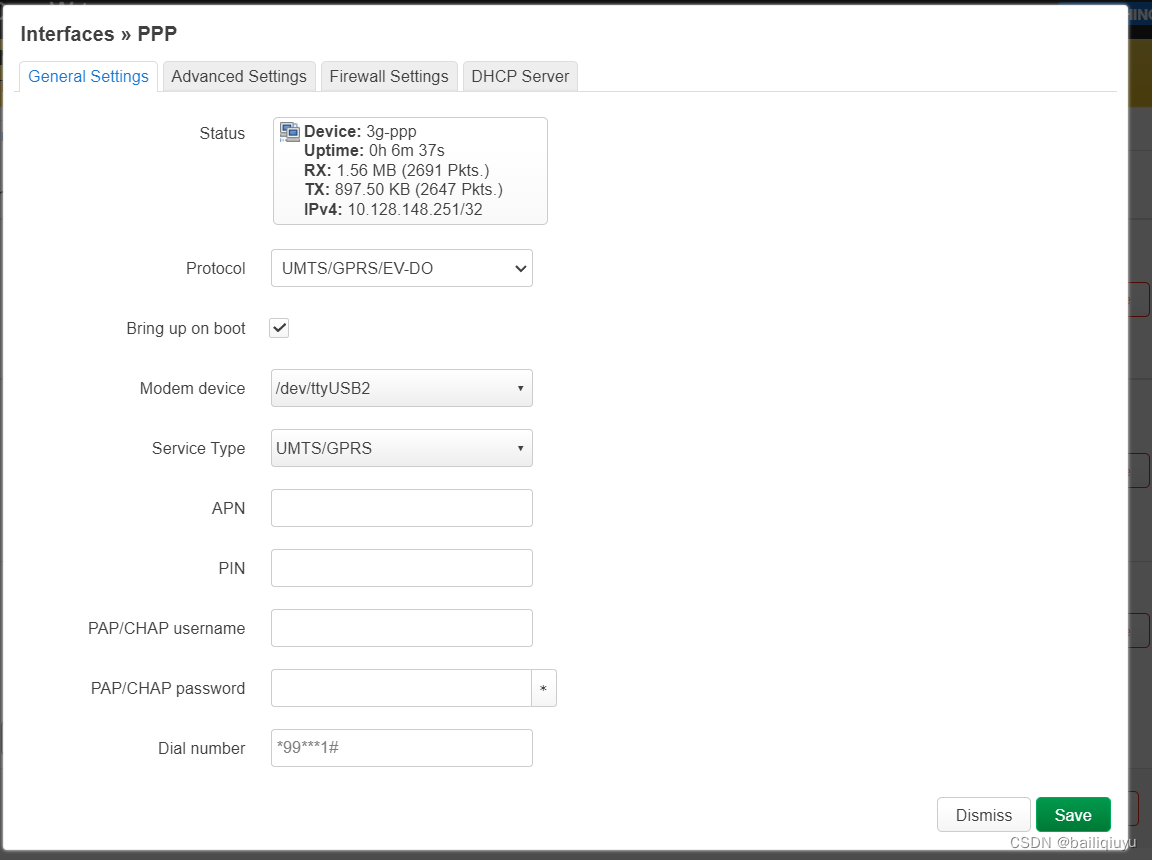

进入路由器后台Network->Interface->Add interface，配置如下
防火墙改到wan

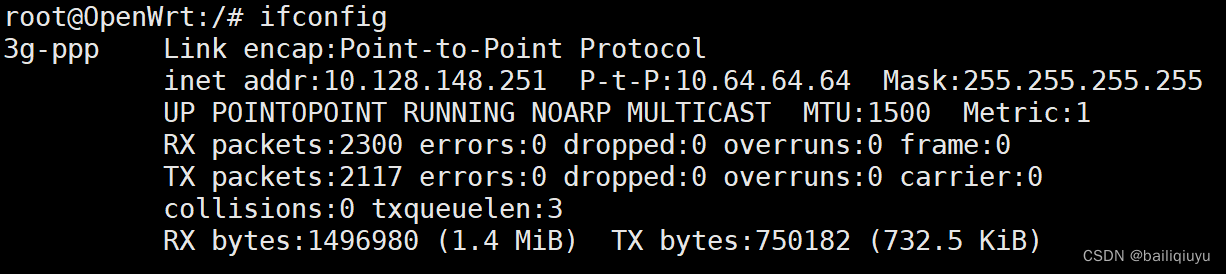

在控制台ifconfig会看到多一个接口
6、rndis拨号
需要在openwrt选中rndis-host，将SIM8200切换到rndis模式，通过AT指令
1
2
3
4
5AT+SIMCOMATI AT+CSQ AT+CPSI? AT+CNMP=2 AT+CUSBCFG=USBID,1E0E,9011
重启路由器内核会打印如下信息

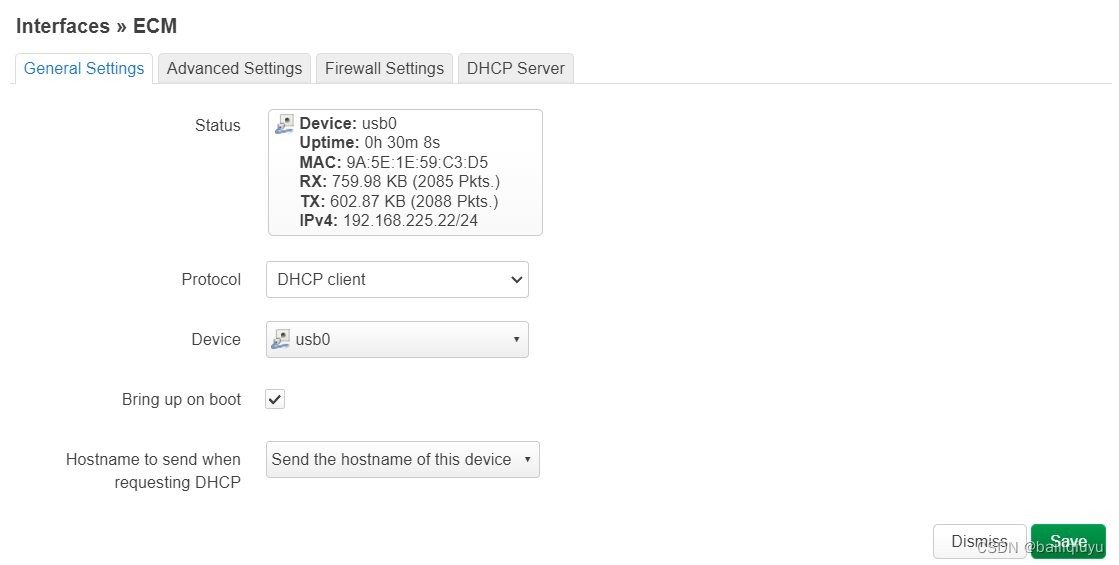

进入路由器后台Network->Interface->Add interface，配置如下

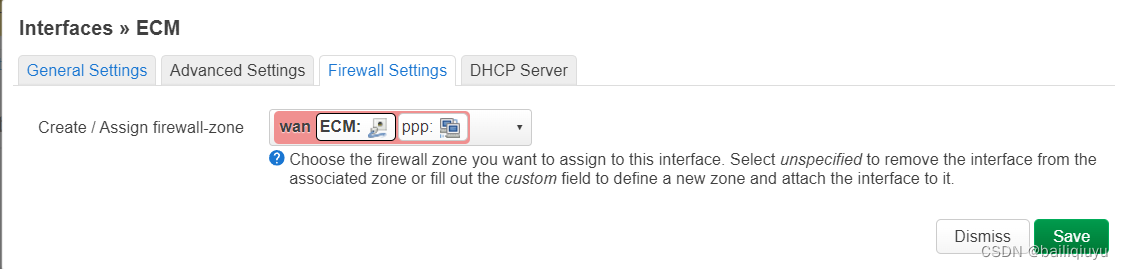

更改防火墙到wan

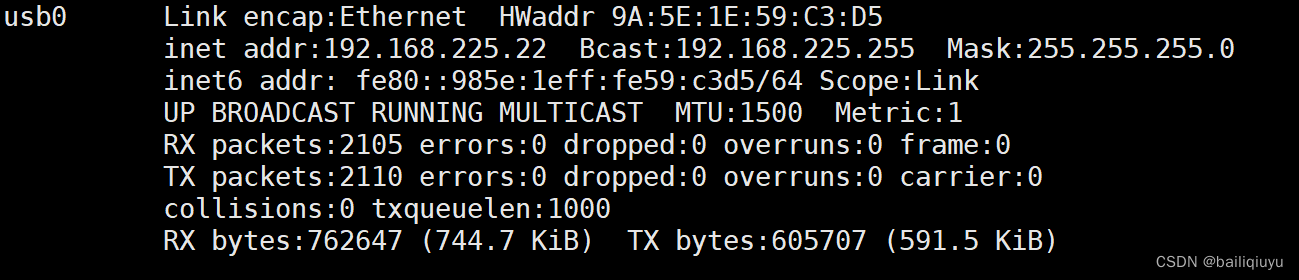

进入控制台输入ifconfig
