matlab两横排合并,Matlab设置Legend横排、分块

高级用法1：指定legend显示的位置：

legend({'str1','str2','strn'},'Location','SouthEast');

比较鸡肋，画好图后树手动拖动就好了

高级用法2：指定显示某几条曲线的legend：

例如你有25条曲线，想显示其中1，6，11，16，21的legend

H = plot(data);

legend(H([1 6 11 16 21],'1,'6','11’,'16','21');

高级用法3：legend横排

hl = legend(H([1 6 11 16 21],'1,'6','11’,'16','21');

set(hl,'Orientation','horizon')

高级用法4：不显示方框：

hl = legend(H([1 6 11 16 21],'1,'6','11’,'16','21');

set(hl,'Box','off');

查看这个的初衷是因为四条曲线的对比图，但是有些曲线差别太大，比如A在[1.8,1.82]，B在[0.9,1.1]，CD曲线在中间这样的话，因为A曲线的存在，中坐标最大值是1.82但是变化很不明显，所以该曲线在图的最上方，而且紧挨着图的上边界，因为图例在右上方，这样肯定会覆盖曲线，所以想着横排。

但是这种方法也不好做好的事拆开。

Matlab提供的legend函数，给出的legend经常覆盖了某些曲线(尤其是用IEEE模板的时候，一般图片宽度不超过315px).

a=linspace(0,2*pi,100);

y1=100*sin(a);

y2=50*cos(a);

y3=tan(a);

y4=log(a);

y=[y1;y2;y3;y4];

figure

p=plot(a,y)

legend('sin','cos','tan','log')

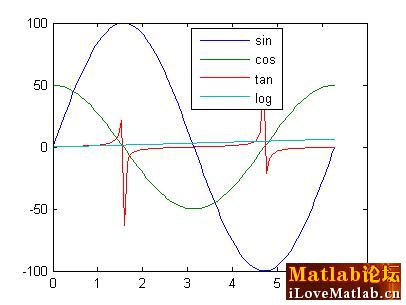

如下图所示：

Matlab画图实现两个或多个legend,不同排版

这显然不是你想要的，你的reviewers也会肯定让你修改的！

原因是Matlab的Legend函数，只能水平或者竖直排版！

解决方法：把legend分成几个，相对独立，这样可以使用鼠标随意移动，确保不遮挡曲线。

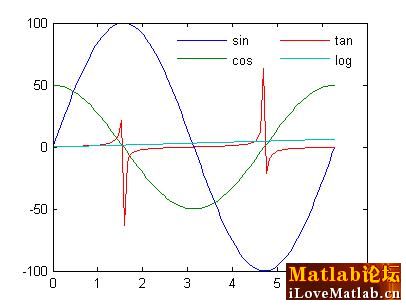

结果如下图所示：

位置可以随便写，图绘制好厚，手动拖动。

a=linspace(0,2*pi,100);

y1=100*sin(a);

y2=50*cos(a);

y3=tan(a);

y4=log(a);

y=[y1;y2;y3;y4];

figure

p=plot(a,y)

legend(p(1:2),'sin','cos');

ah=axes('position',get(gca,'position'),...

'visible','off');

legend(ah,p(3:4),'tan','log','location','west');
