Matlab绘图设置任意位置的图例，多个图例设置

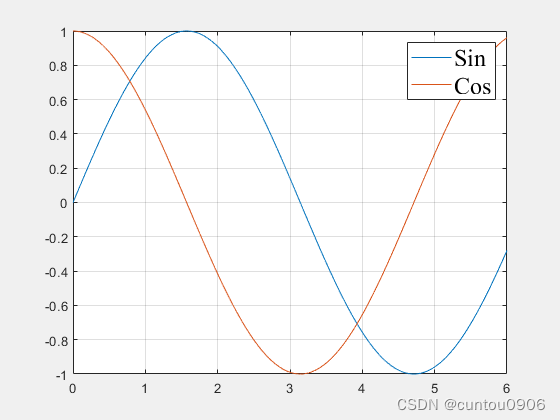

Matlab绘图的图例，可能最普遍的是这种，只有一个图例，竖直方向排列，或者水平方向排列：
在这里插入图片描述

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
clc; clear all; close all;
t = 0:0.001:6;
A = sin(t);
B = cos(t);
figure(1312)
l1 = plot(t,A);
hold on
l2 =plot(t,B);
grid on
legendText = legend([l1,l2],'Sin','Cos','FontSize', 18,'FontName','Times New Roman','location','northeast');  % 设置图例

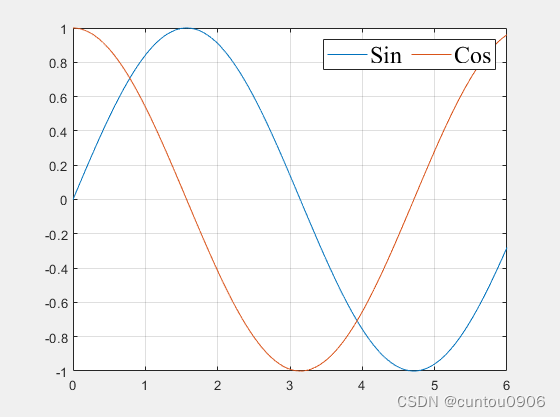

% set(legendText,'Orientation','horizon');  % 默认垂直排列  改为水平排列

如果想把图例分为多个，然后放到任意的位置，可能会想到直接再用一次legend，可事实上，在matlab里面，一个gca对象只能有一个图例。gca就是所说的一个坐标轴对象，也就是我们前面看到的那个绘制的图形+外框+坐标轴。

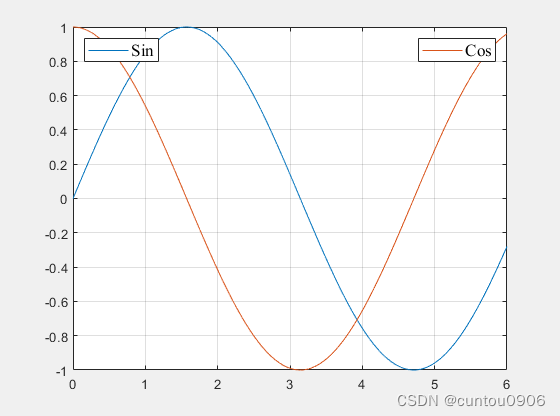

多图例绘制

如果要创建多个图例，我们可以另外创建和原图一样的坐标轴对象，然后设置为不可见，这样就不会覆原来绘制的图，再添加图例即可。如下：

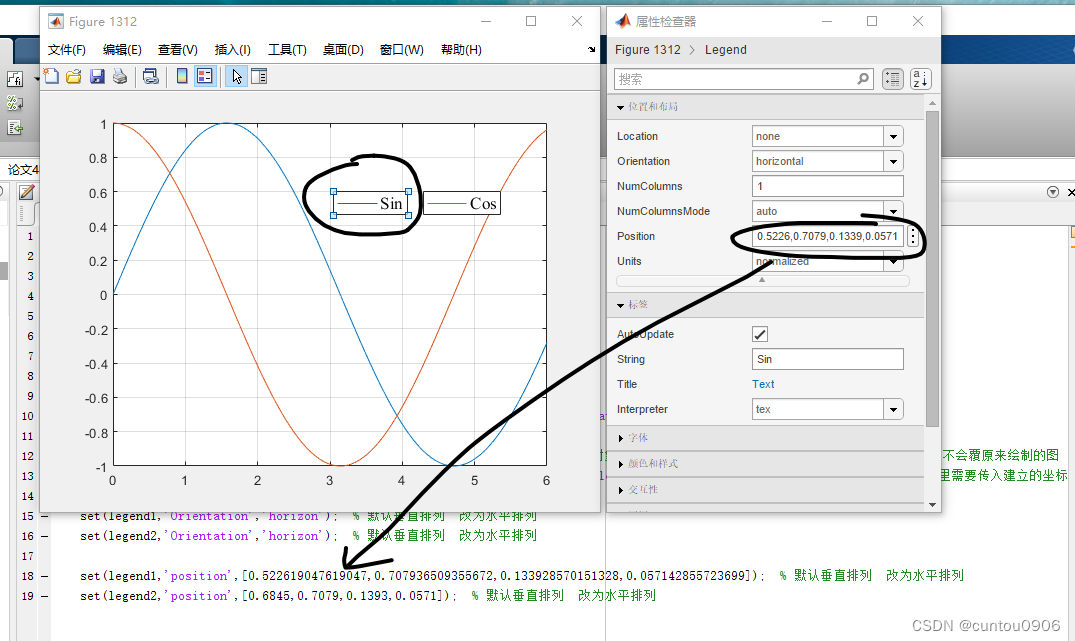

在这里插入图片描述

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
clc; clear all; close all;
t = 0:0.001:6;
A = sin(t);
B = cos(t);
figure(1312)
l1 = plot(t,A);
hold on
l2 =plot(t,B);
grid on
legend1 = legend(l1,'Sin','FontSize', 13,'FontName','Times New Roman','location','northwest');  %  设置第2个图例

ah = axes('position',get(gca,'position'),'visible','off'); %新建一个坐标轴对象，位置和当前的坐标轴一致，并且设置为不可见，这样就不会覆原来绘制的图
legend2 = legend(ah,l2,'Cos','FontSize', 13,'FontName','Times New Roman','location','northeast');   %  设置第2个图例，注意这里需要传入建立的坐标轴对象

set(legend1,'Orientation','horizon');  % 默认垂直排列  改为水平排列
set(legend2,'Orientation','horizon');  % 默认垂直排列  改为水平排列
