一、程序功能说明

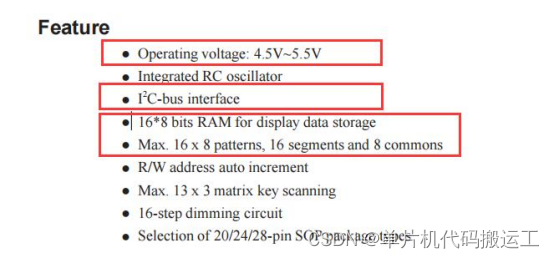

二、基本参数

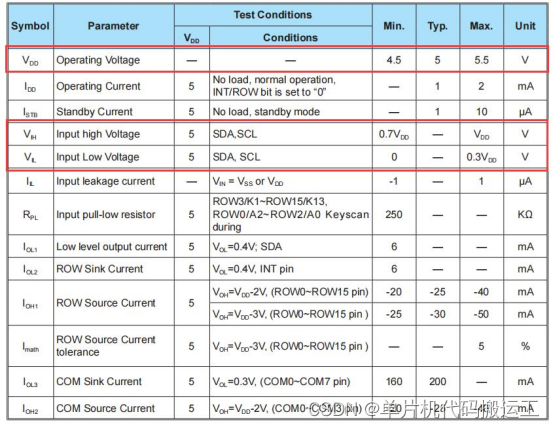

        1、参数

                主要注意供电电压，IIC引脚高低电平电压范围

        2、引脚说明

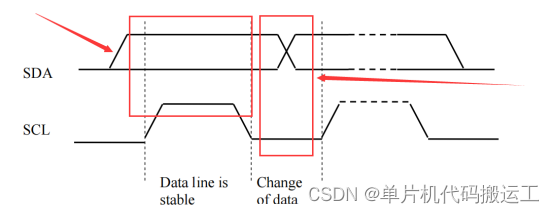

三、通信协议说明

        IIC

                1、起始信号

                 时序图：

                代码：

//IIC Start
void I2cStart()
{
	HT16K33_SDA_H;
	HT16K33_SCL_H;
	HT16K33_SDA_L;
	HT16K33_SCL_L;

}

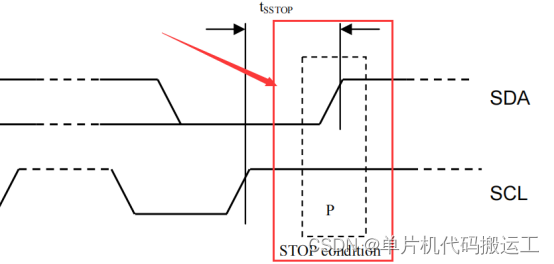

                2、停止信号

                时序图：

                代码：

void I2cStop()
{
	HT16K33_SCL_H;
	HT16K33_SDA_L;
	HT16K33_SDA_H;

}

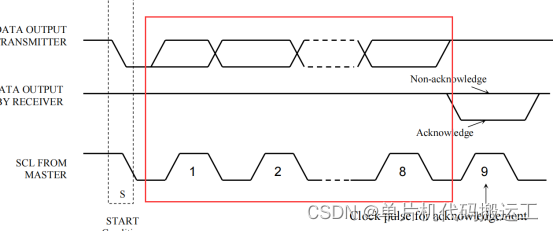

                3、发送数据与等待应答

                时序图:

                代码:

unsigned char I2cSendByte(unsigned char dat)
{
    unsigned char a=0,b=0;//
    for(a=0;a<8;a++)//要发送8位，从最高位开始
    {
        if(dat>>7)
        {
            HT16K33_SDA_H;
        }
        else
        {
            HT16K33_SDA_L;
        }

        dat=dat<<1;
        HT16K33_SCL_H;

        HT16K33_SCL_L;
    }
    HT16K33_SDA_H;
    HT16K33_SCL_H;
    while(HT16K33_SDA)//等待应答，也就是等待从设备把SDA拉低
    {
        b++;
        if(b>200)  //如果超过没有应答发送失败
        {
            //HT16K33_SCL_L;
        return 0;
        }

    }
    HT16K33_SCL_L;
    return 1;

}

 四、部分代码说明

        1、 接线说明

                需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

                STC89C52RC+4位数米字码管（HT16K33）

sbit HT16K33_SCL=P1^0;
sbit HT16K33_SDA=P1^1;

#define HT16K33_SCL_L      HT16K33_SCL=0
#define HT16K33_SCL_H      HT16K33_SCL=1

#define HT16K33_SDA_L      HT16K33_SDA=0
#define HT16K33_SDA_H      HT16K33_SDA=1

                STM32F103C8T6+4位数米字码管（HT16K33）

#define SCL_GPIO_PORT    	GPIOA		              /* GPIO端口 */
#define SCL_GPIO_CLK 	    RCC_APB2Periph_GPIOA		/* GPIO端口时钟 */
#define SCL_GPIO_PIN		GPIO_Pin_0

#define SDA_GPIO_PORT    	GPIOA			              /* GPIO端口 */
#define SDA_GPIO_CLK 	    RCC_APB2Periph_GPIOA		/* GPIO端口时钟 */
#define SDA_GPIO_PIN		GPIO_Pin_1



#define HT16K33_SCL_L 		 GPIO_ResetBits(SCL_GPIO_PORT,SCL_GPIO_PIN)
#define HT16K33_SCL_H 		 GPIO_SetBits(SCL_GPIO_PORT,SCL_GPIO_PIN)//SCL

#define HT16K33_SDA_L 		 GPIO_ResetBits(SDA_GPIO_PORT,SDA_GPIO_PIN)//SDA
#define HT16K33_SDA_H 		 GPIO_SetBits(SDA_GPIO_PORT,SDA_GPIO_PIN)

        2、亮度调节

        如需改显示亮度可改Brilliance宏定义，范围0-15

//亮度调节宏定义，范围0-15

#define  Brilliance  8

五、相关资料链接

1. STC89C52RC程序下载 直戳跳转
2. STM32F103C8T6程序下载
   1. 串口下载                直戳跳转
   2. ST-LINK下载             直戳跳转
   3. J-LINK下载              直戳跳转
   4. DAP-LINK下载            直戳跳转

六、视频效果展示与程序资料获取

                视频连接   直戳跳转

                 资料获取            （ 滑到最后添加群号看公告免费获取）

七、项目所有材料清单

STC89C52RC驱动方案	图片	STM32F103C8T6驱动方案	图片	备注 K_A02_002

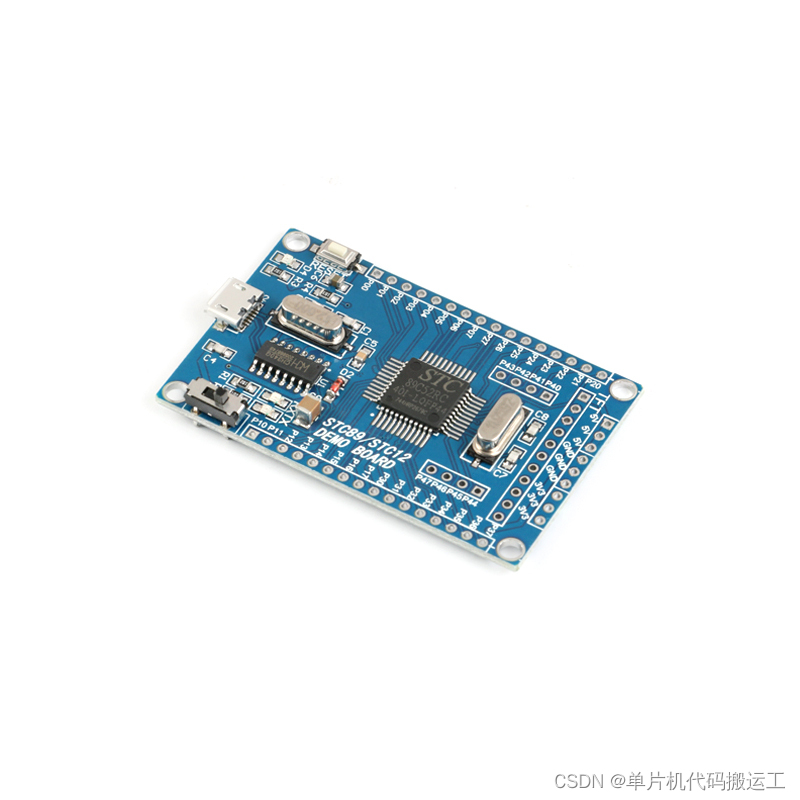

STC89C52RC系统板X1		STM32F103C8T6系统板X1		1、STM32系统板两根Micro USB线一根用于J-LINK下载器，另一根用于给系统板供电 2、杜邦线建议不用太长的

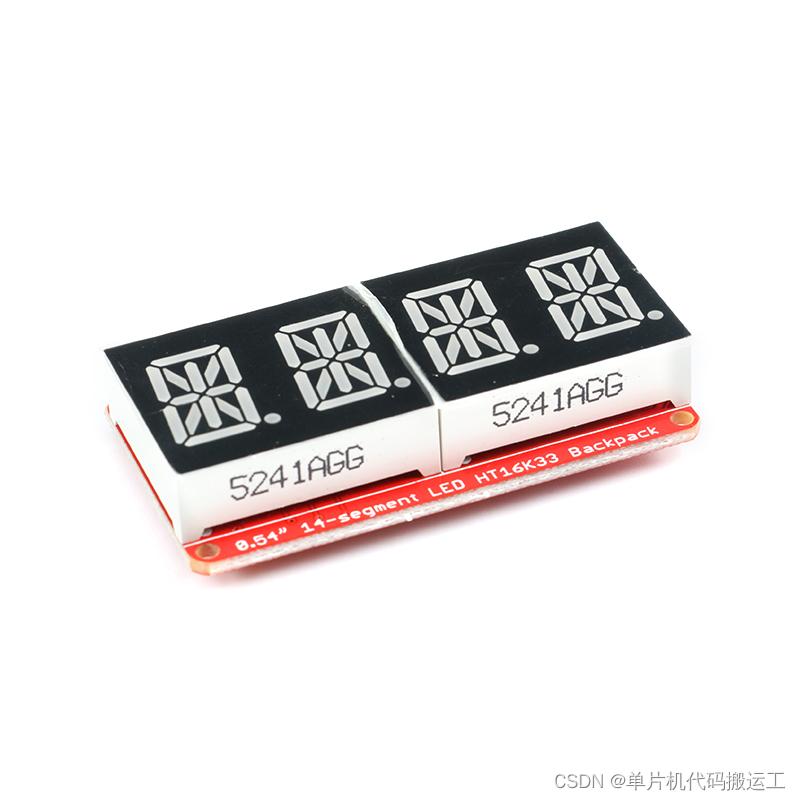

4位数米字码管（HT16K33）X1		4位数米字码管（HT16K33）X1

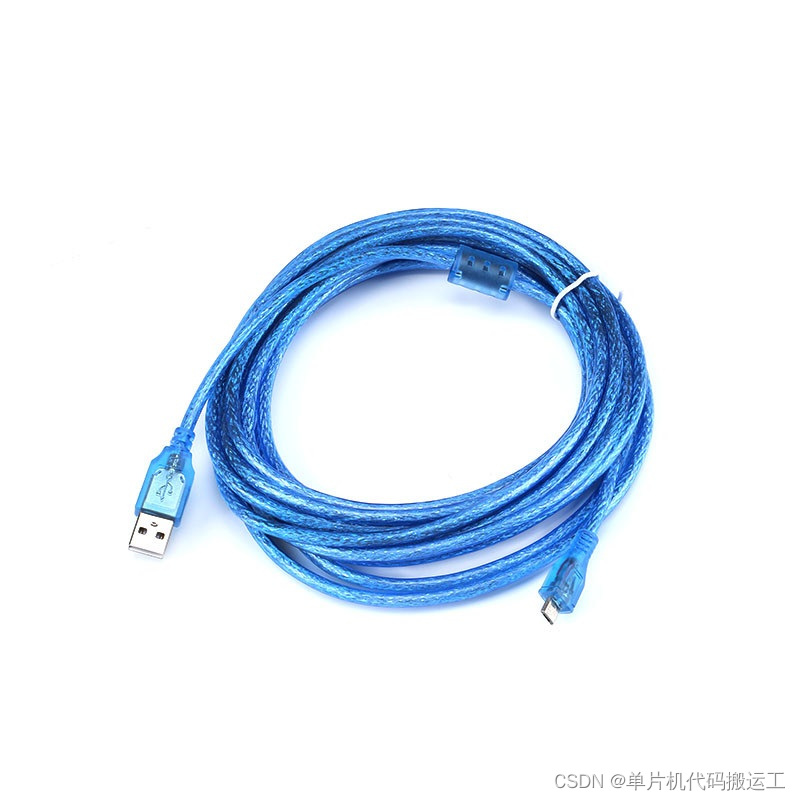

Micro USB线X1		Micro USB线X2

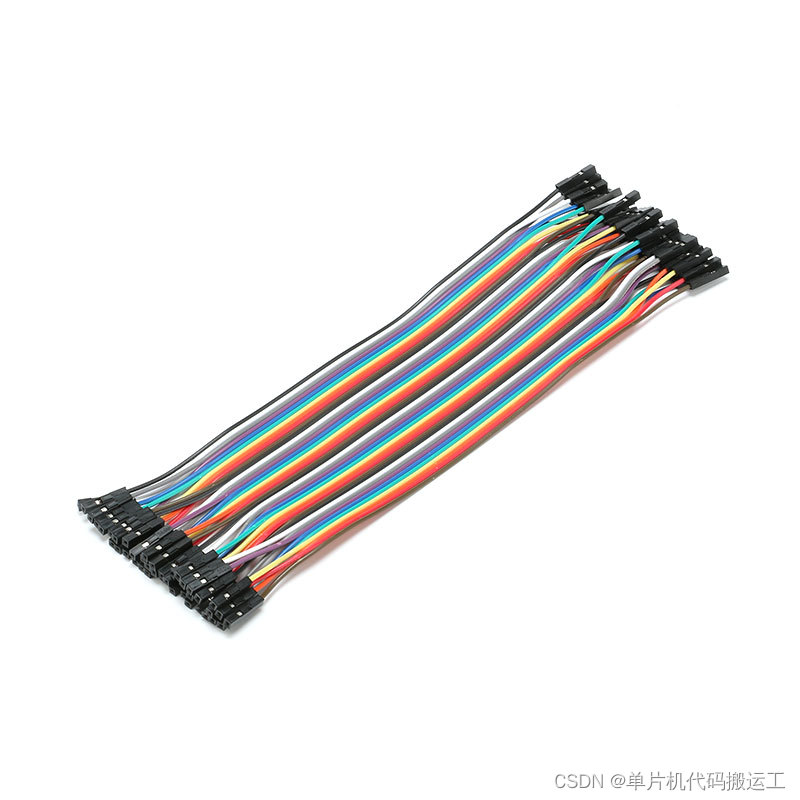

母母杜邦线X7		母母杜邦线X7

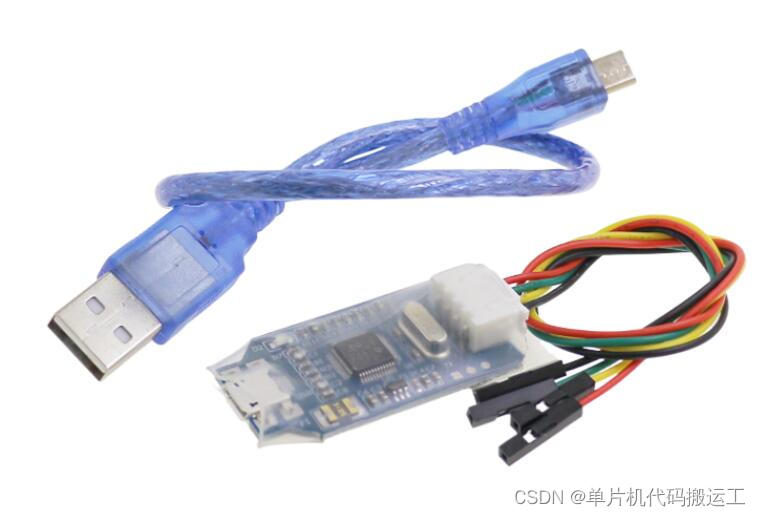

		J-LINK下载器

八、注意事项

1. VCC GND请勿接反，接反易烧
2. 显示异常时，排除接线接触不良
3. 同程序换其他同类屏幕后需要按单片机复位才会正常显示
4. 用单片机驱动时Ji2c接高电平或者接3.3V或5V（STC89C52RC单片机不接可能异常）

九、接线表格
