modelsim仿真ROM IP数据输出为0的解决办法

106 阅读 0 评论 70 点赞

我是靠谱客的博主外向铃铛，这篇文章主要介绍modelsim仿真ROM IP数据输出为0的解决办法，现在分享给大家，希望可以做个参考。

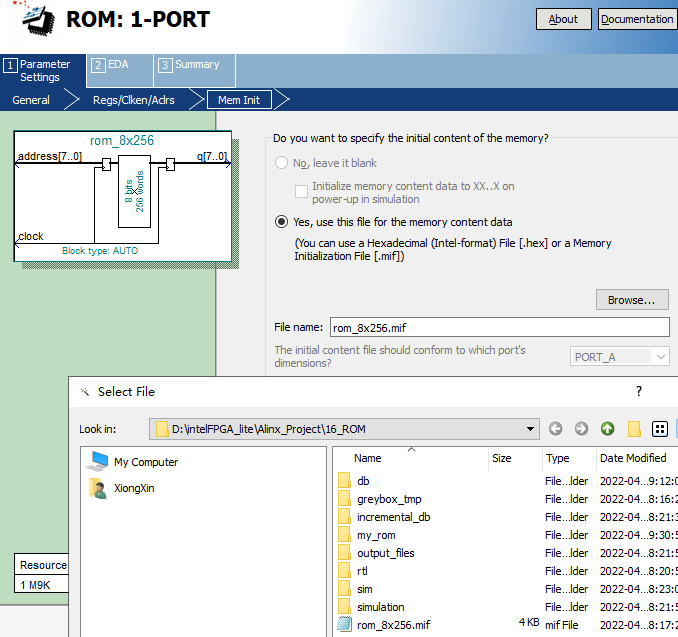

解决办法：把mif文件放在根目录下，和文件夹db同一级，File name就会直接显示这个文件名字
总结主要问题应该还是出在文件路径
主要参考这篇博客 FPGA的ROM-IP核配置问题 https://blog.csdn.net/weixin_41059920/article/details/89841835
参考博客 modelsim仿真ROM IP核没有输出数据问题如何解决https://blog.csdn.net/weixin_44939178/article/details/111928005

参考博客编写代码测试 ROM IP核的使用（Verilog） https://blog.csdn.net/WJC1997/article/details/118994133

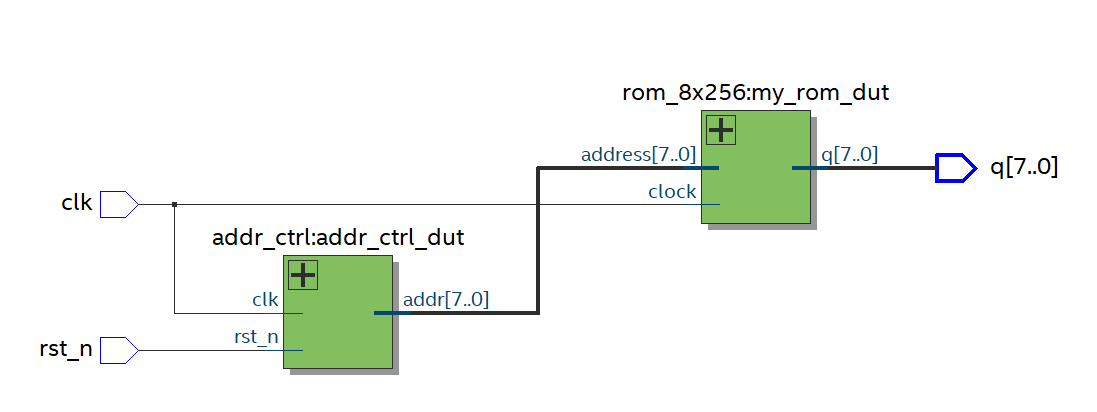

顶层模块 ROM,v

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
module ROM(clk, rst_n, q);
	input clk;
	input rst_n;

	output [7:0] q;
	wire [7:0]addr;

	//控制地址变化
	addr_ctrl addr_ctrl_dut(
	.clk(clk),
	.rst_n(rst_n),
	.addr(addr)
	);

	//IP核：ROM
	rom_8x256 my_rom_dut(
	.address(addr),
	.clock(clk),
	.q(q)
	);

	endmodule

地址模块

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
module addr_ctrl(clk, rst_n, addr);

	input clk;
	input rst_n;

	output reg [7:0] addr;		//控制ROM的地址变化（0~255）

	always@ (posedge clk,negedge rst_n)begin
		if(rst_n == 1'b0)
			addr <= 8'd0;
		else if(addr <= 8'd255)
			addr <= addr + 8'd1;
		else
			addr <= 8'd0;
	end
endmodule

添加仿真文件tb_ROM.v进行测试

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
`timescale 1ns/1ns

module tb_ROM();

reg clk;
reg rst_n;

wire [7:0] q;

initial
	begin
		clk = 1'b1;
		rst_n <= 1'b0;
		#10
		rst_n <= 1'b1;
	end

always #10 clk = ~clk;

ROM ROM_inst
(
	.clk(clk),
	.rst_n(rst_n),
	.q(q)
);

endmodule

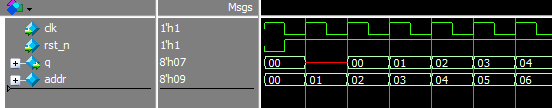

存在两个触发器，数据出现比地址出现晚了 2 个时钟周期

踩坑记录点

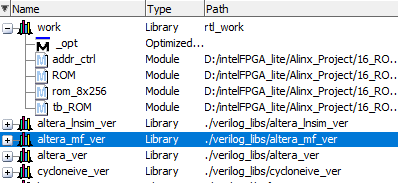

没有altera_mf文件仿真库，在modelsim中确实没看见这个仿真库，但有alter_mf_ver应该就行了
我在这个安装目录下看到是有这个文件的 17.1quartusedasim_libaltera_mf.v

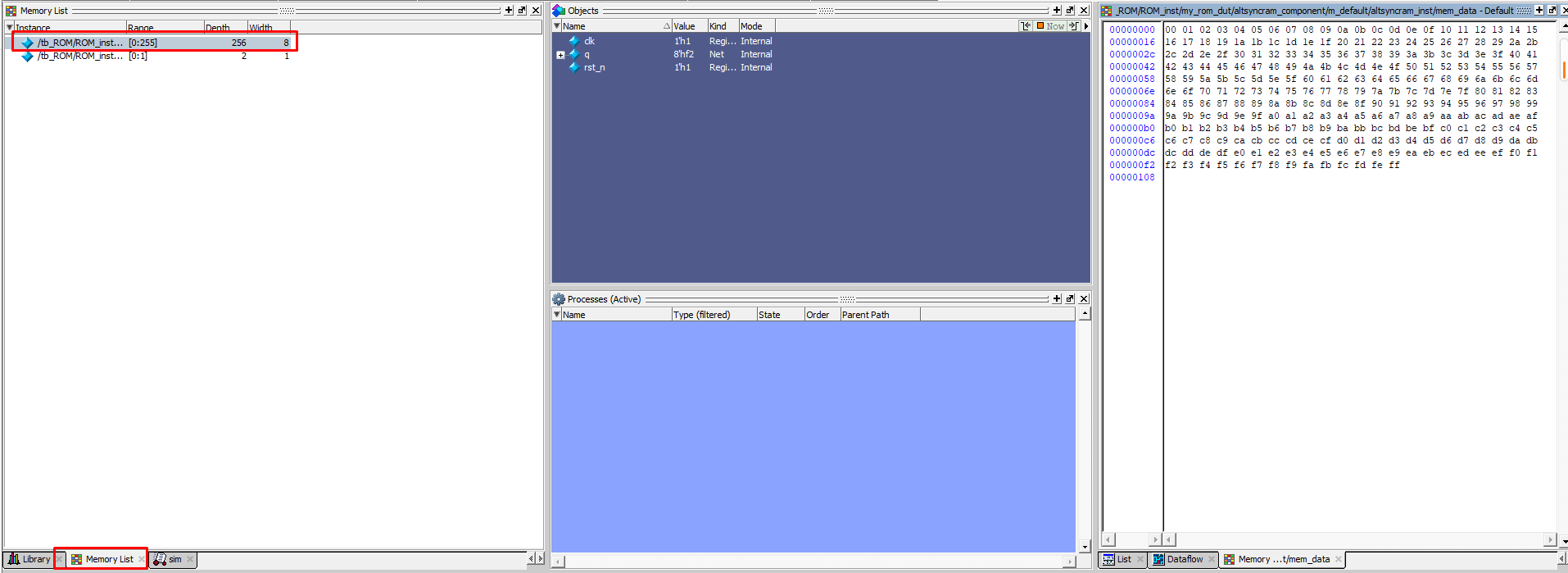

看mif文件是否加载进来可以直接点击Memory List选项卡，双击查看是否有数据
我试了这个改路径方法不太行 modelsim仿真ROM IP核遇到无法读取mif文件的解决方法 https://blog.csdn.net/huhangf362/article/details/86539478
查看rom_8x256文件可以看出mif文件在project文件夹中

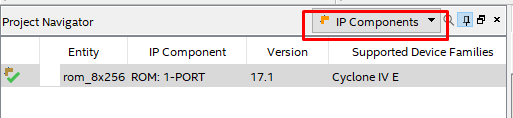

另外修改IP核的方法，把选项卡切到IP Components双击IP核即可
