概述
接下来几个实验我们来讲述一下定时器的几个功能。这个实验将会讲定时器最基本的功能定时中断功能

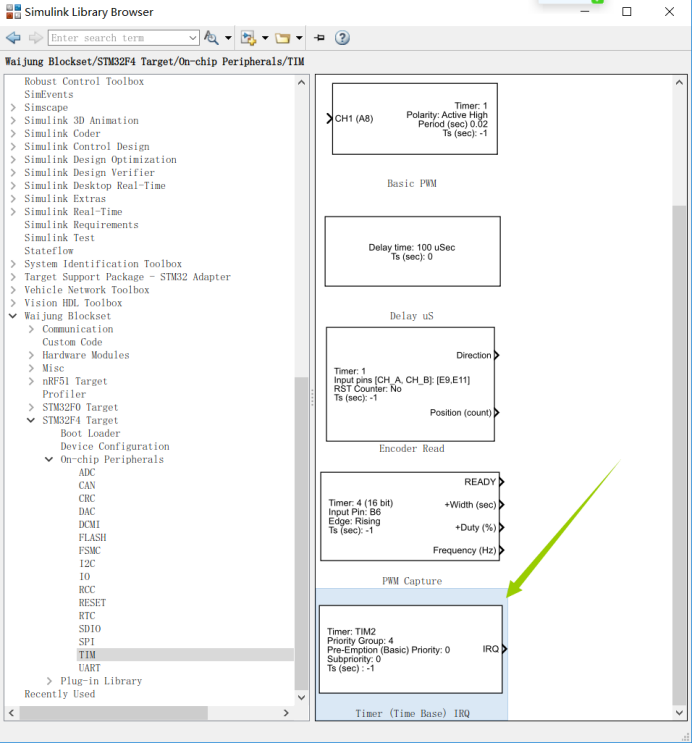

我们来看看实现定时器中断功能的模块

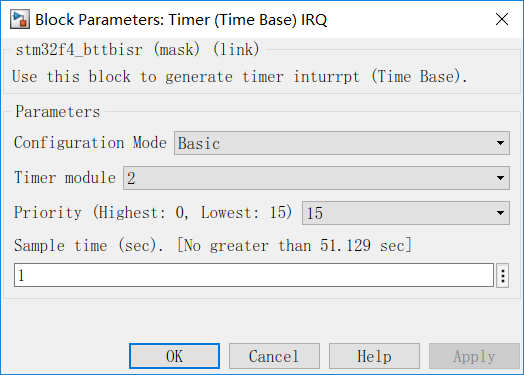

Configuration Mode：有基本模式和高级模式，本实验主要讲基本模式，大家可以自己研究一下高级模式；
Timer module：选择定时组
Priority:选择优先级，最高选择：0，最低选择：15
Sample time:多久时间中断出发一次（单位为秒），最大不能超过51.129s
那么我们来利用中断出发；来控制一个闪烁灯；

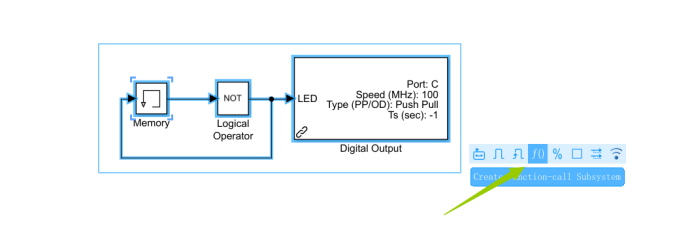

控制闪烁灯的模型如下：
我门先来了解一下这个闪烁灯的触发流程：先来看看Memory模块，它有一个初始值0，也就是经过NOT模块（就是逻辑的非功能）就，就会变成1，灯就会亮一下，这个1又赋给Menory模块；经过NOT模块后又变成了0，灯就会了。换句话说：定时器中断一次0就会编程1，再中断一次就会变成0，如此循环往复，达到一个闪烁灯的效果；
我们把这个模块生成Funtion触发，以配合IRQ出来的触发端口

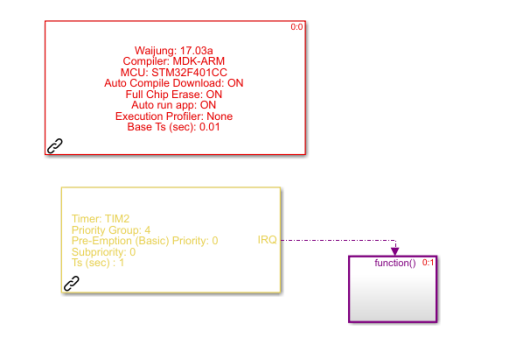

因此整个利用定时器中断的闪烁灯是模型如下，烧录进去就会看到指示灯1秒闪烁一次
本节所需的全部文件代码如下，请自行下载：
链接：https://pan.baidu.com/s/10C9xdvA-wAwmDGp5ifVVpg
提取码：iqw1
如有疑问请留言
