概述

项目简介

硬件模块

软件工具

电路连接图

工作流程

程序代码

结语

项目简介

利用CubMX生成基于32单片机的HAl库工程，然后编写程序在proteus上仿真验证。本项目最适合没有开发板的同学学习，零成本利用仿真软件率先入门STM32单片机。这是第二部分针对单总线通信的一个典型例子——DHT11温湿度传感器，主要用于对STM32中GPIO模块和单总线通信的理解。

硬件模块

STM32F103R4

DHT11

LCD1602

74HC373

软件工具

CubMX

Proteus

KEIL

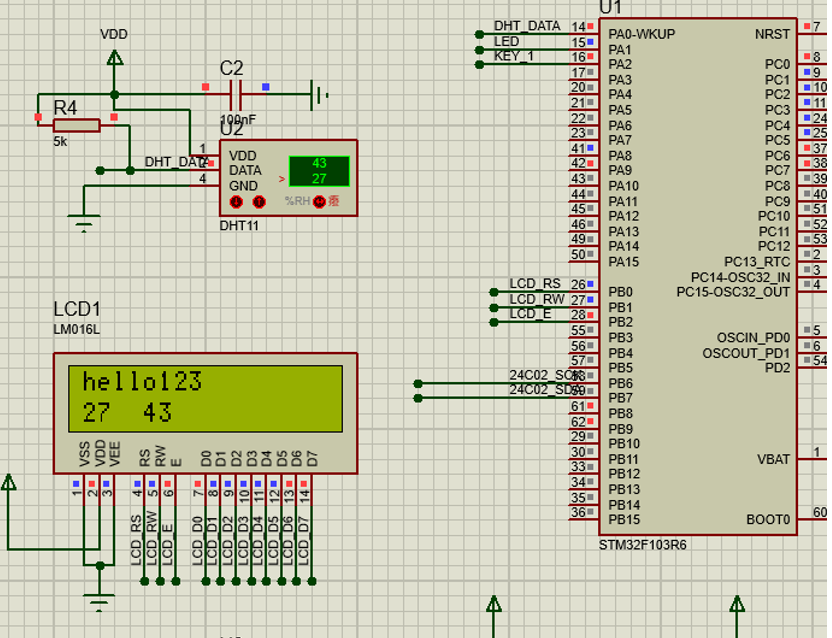

电路连接图

STM32F103R4

DHT11

LCD1602

工作流程

首先还是先利用CubMX创建一个KEIL工程设置PA0位DHT11的数据口，这里之所以选用PA0，主要是有些版本的Proteus会有一些BUG，就是只有PA0端口有输入的功能，换句话说，就是只有PA0能够作为输入被单片机读取到数据。我一开始用的是8.6版本的Proteus，会有这个问题，后来下载更高版本的Proteus也可以解决这个问题，即其余端口也可作为输入口。

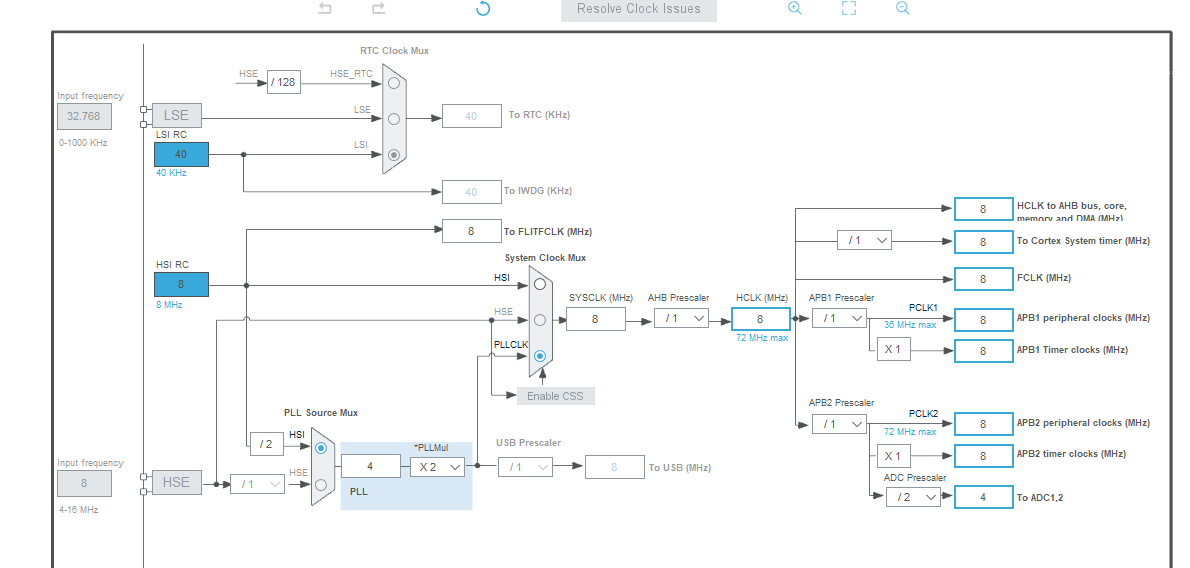

时钟根据自己习惯保持默认即可。

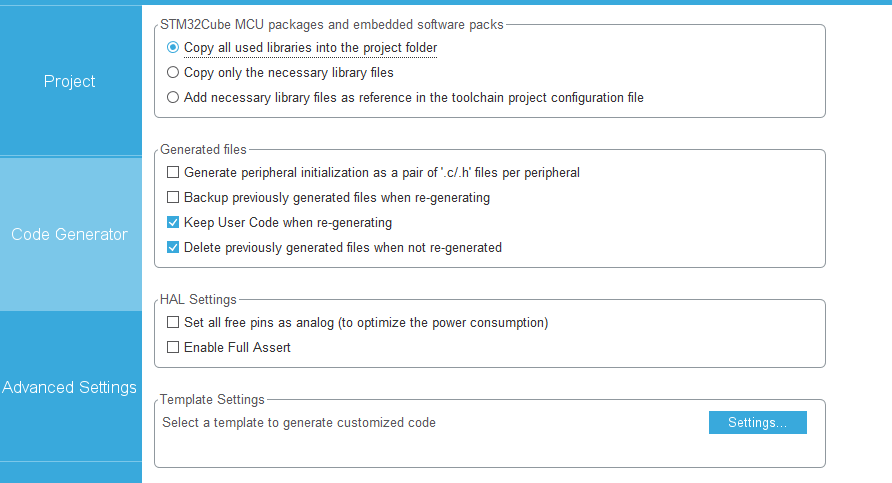

其余也是一样保持默认

然后，在生成的KEIL工程里编写相应程序即可。程序主要代码部分在“程序代码” 标题里。

最后，在Proteus中仿真验证。结果如下图所示。

程序代码

mian.c

unsigned char buff[10];
	unsigned char temp,humi;
/* USER CODE END 0 */



/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();

  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
	LCD_INIT();
	DHT11_Init();

  while(1)
  {
		/**********功能1：显示温湿度数据******************/
		DHT11_Read_Data(&temp,&humi);//读取DHT11的温湿度数据
		sprintf((char *)buff,"%.2d  %.2d",temp,humi);
		LCD_WRITE_StrDATA(buff,0,0);


    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

DHT11.c

//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值：0,正常;1,读取失败
unsigned char DHT11_Read_Data(unsigned char *temp,unsigned char *humi)
{
 	unsigned char buf[5];
	unsigned char i;
	DHT11_Rst();
	if(DHT11_Check()==0)
	{
		//HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
		for(i=0;i<5;i++)//读取40位数据
		{
			buf[i]=DHT11_Read_Byte();
		}
		if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
		{
			*humi=buf[0];
			*temp=buf[2];
		}
	}else return 1;
	return 0;
}
