stm32（CubeMx）通过SPI向flash写入和输出

一. SPI

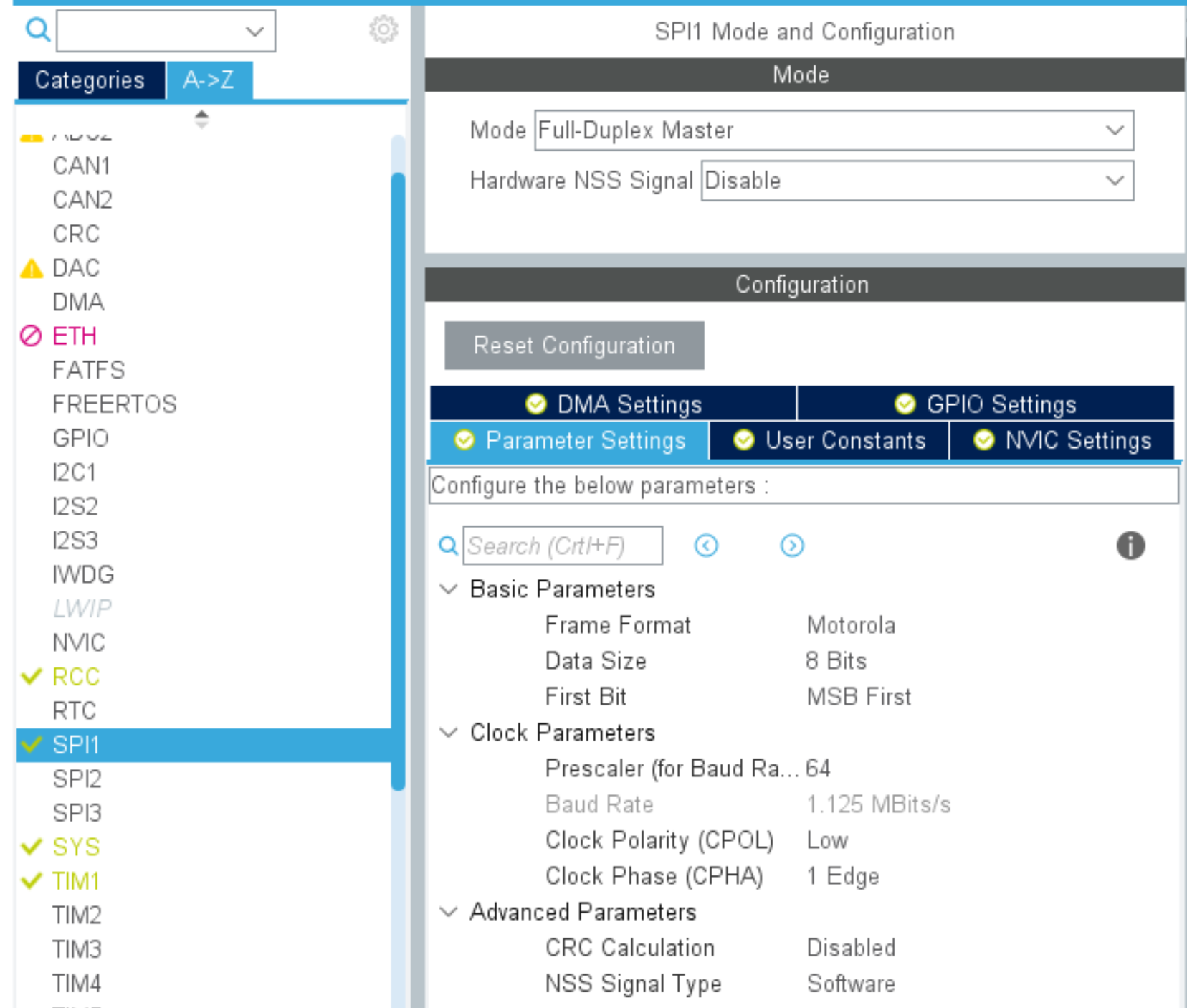

1. SPI只是是一种高速的，全双工，同步的通信总线，在芯片的管脚上只占用四根线，节约了芯片的管脚，以stm32为例，当 、想通过SPI向flash写入数据的时候，就需要用到SPI。SPI有4个引脚可以供我们使用，分别是：/CS；CLK；DIO；DO脚，其中，当使用CubeMx时，在SPI1中将Mode选为Full-Duplex-Master,CLK；DIO；DO脚会自动初始化，而/CS脚需要自己定义，在Stm32107中选用的flash是W25X16，对应的管脚号是PB9，不同的开发板可能会有差异,引脚定义如下图：

2. 在Cube的stm32f1xx_hal_spi.c函数库中，其实只有两个操作——HAL_SPI_Transmit（）和HAL_SPI_TransmitReceive（），在很多别的网站上都有很多人将另一个函数HAL_SPI_Receive（）放了出来，但是，仔细分析HAL_SPI_Receive（），在读写flash的操作中，它可以说没有任何单独列出的价值，在库函数的943行return HAL_SPI_TransmitReceive(hspi, pData, pData, Size, Timeout);你会发现这个函数在基础的应用阶段没有什么价值，它最终调用了先前给出的函数，只需要前两个就够了；

3. 在开始的时候，我一直很迷茫，HAL_SPI_Transmit（）函数传送了一个数组的指针和长度，至于这个数组应该是什么内容完全没有一点头绪，在网上搜索了很久也没有找到答案，后来终于明白，这个函数之负责将你给的uint8_t类型的指针以及长度给到SPI，至于SPI应该进行什么操作，和这个函数就没有任何关系了（我曾经错误的以为HAL_SPI_Transmit（）就将数据写入flash，而HAL_SPI_Receive（）可以将flash的数据直接读出来）；

4. HAL_SPI_Transmit（）函数只传达你要求长度的数据，接下来，SPI根据你传递的内容控制flash进行你最终想进行的flash读写操作，而SPI要求的数据具有一定的格式，你必须按照SPI要求的格式传递相应的数据，不然SPI不会进行你要求的任务，附SPI的数据格式如下：


5. SPI在进行任何操作前必须在/CS（PB9）给一个低电压，结束操作后给一个高电压，这很关键，CubeMx的SPI库中没有进行这一操作，需要自己完成，传输数据可以分段完成，比如我自己喜欢先传输instruction name，再传输地址，最后是接收数据或者传输数据；

6. 我个人是为每一个操作写了一个函数，（我不知道怎么在这里插入代码，如果你有需要，可以留言告诉我）

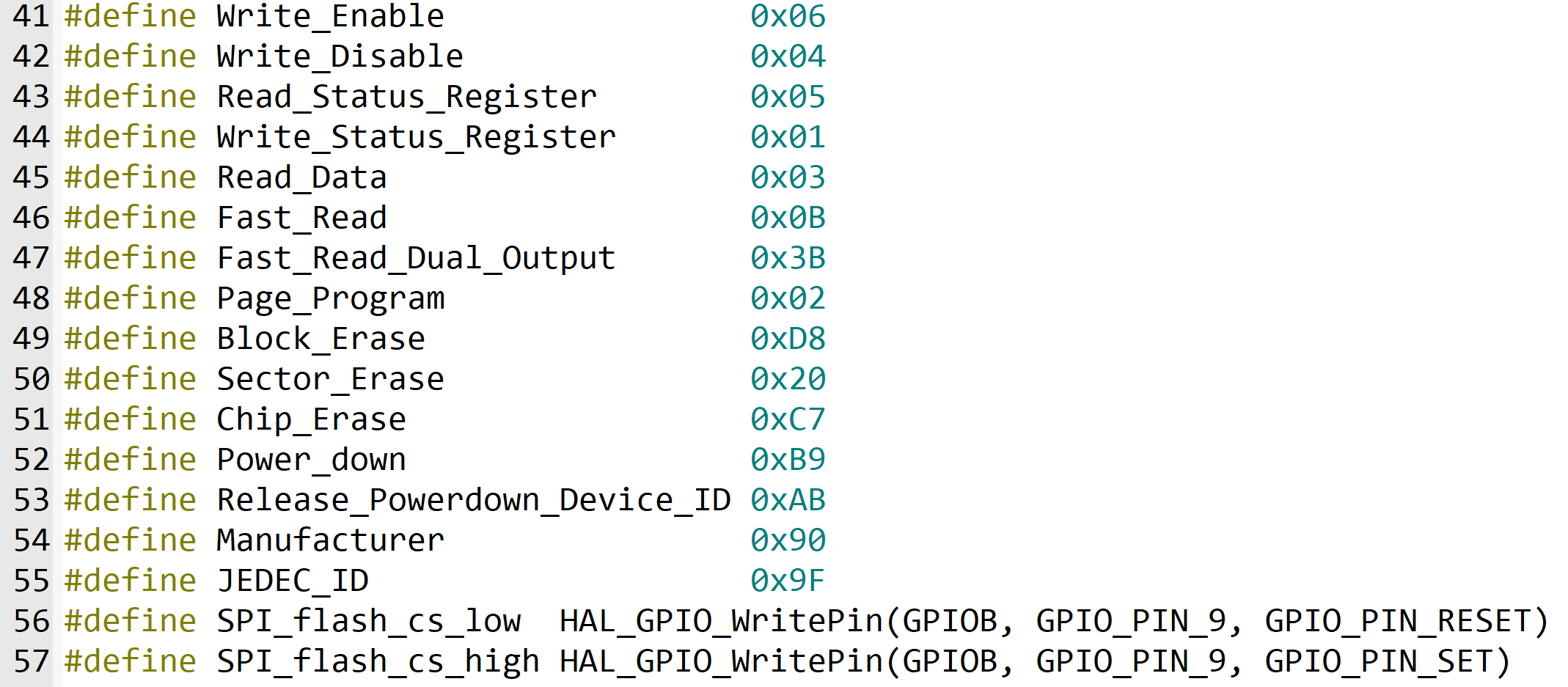

   这是我自己定义的，个人认为这样会比纯写数字要好区分和使用，同时代码更加具有观赏性。

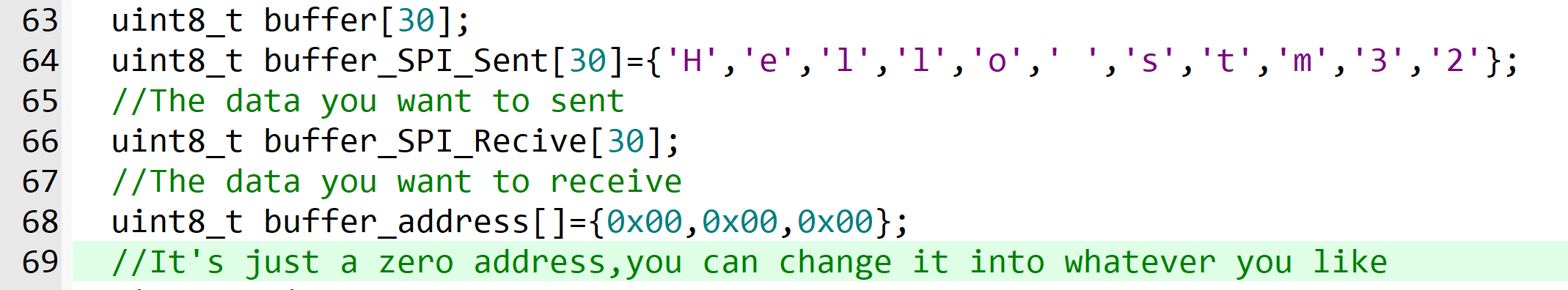

   这是定义的数组

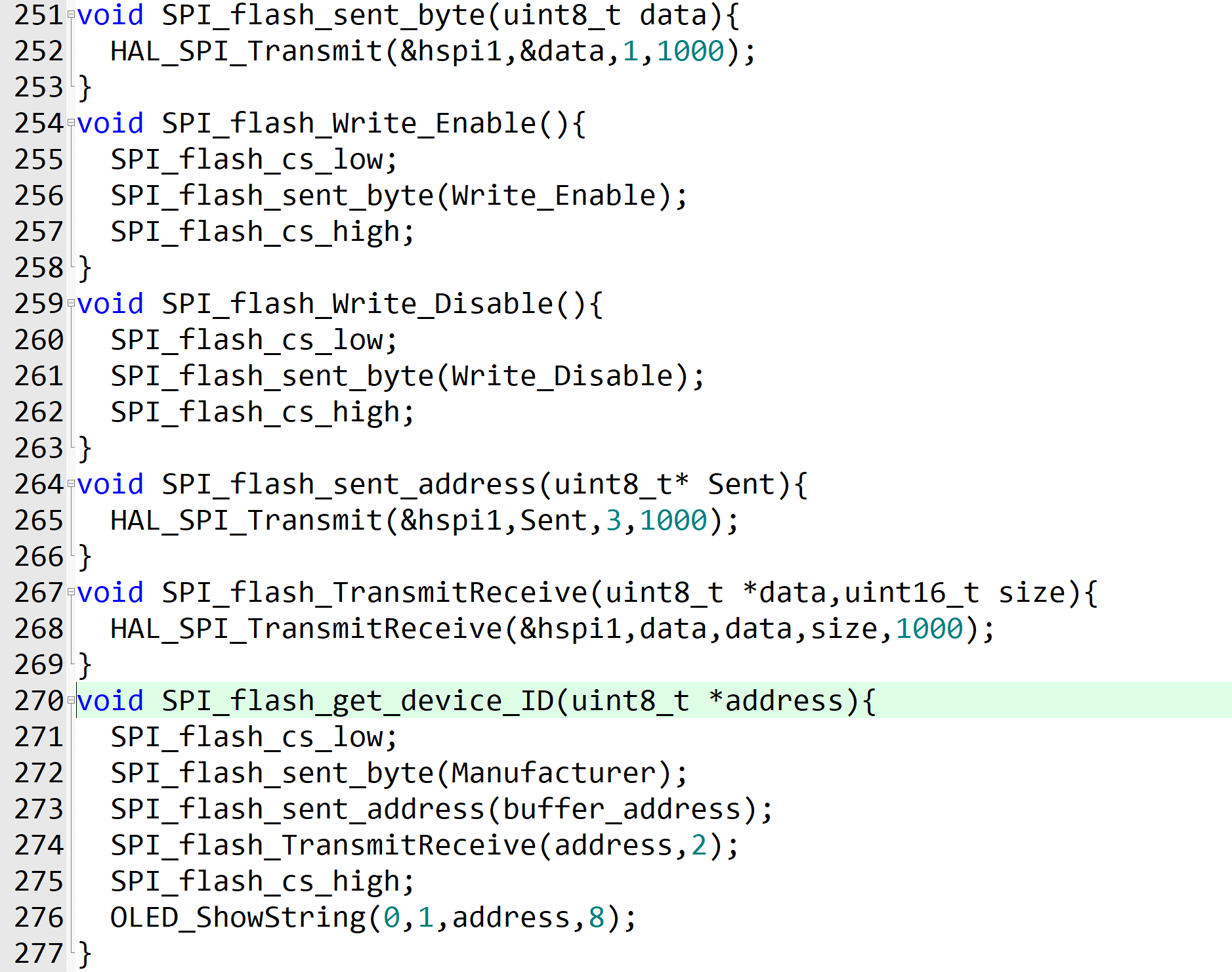

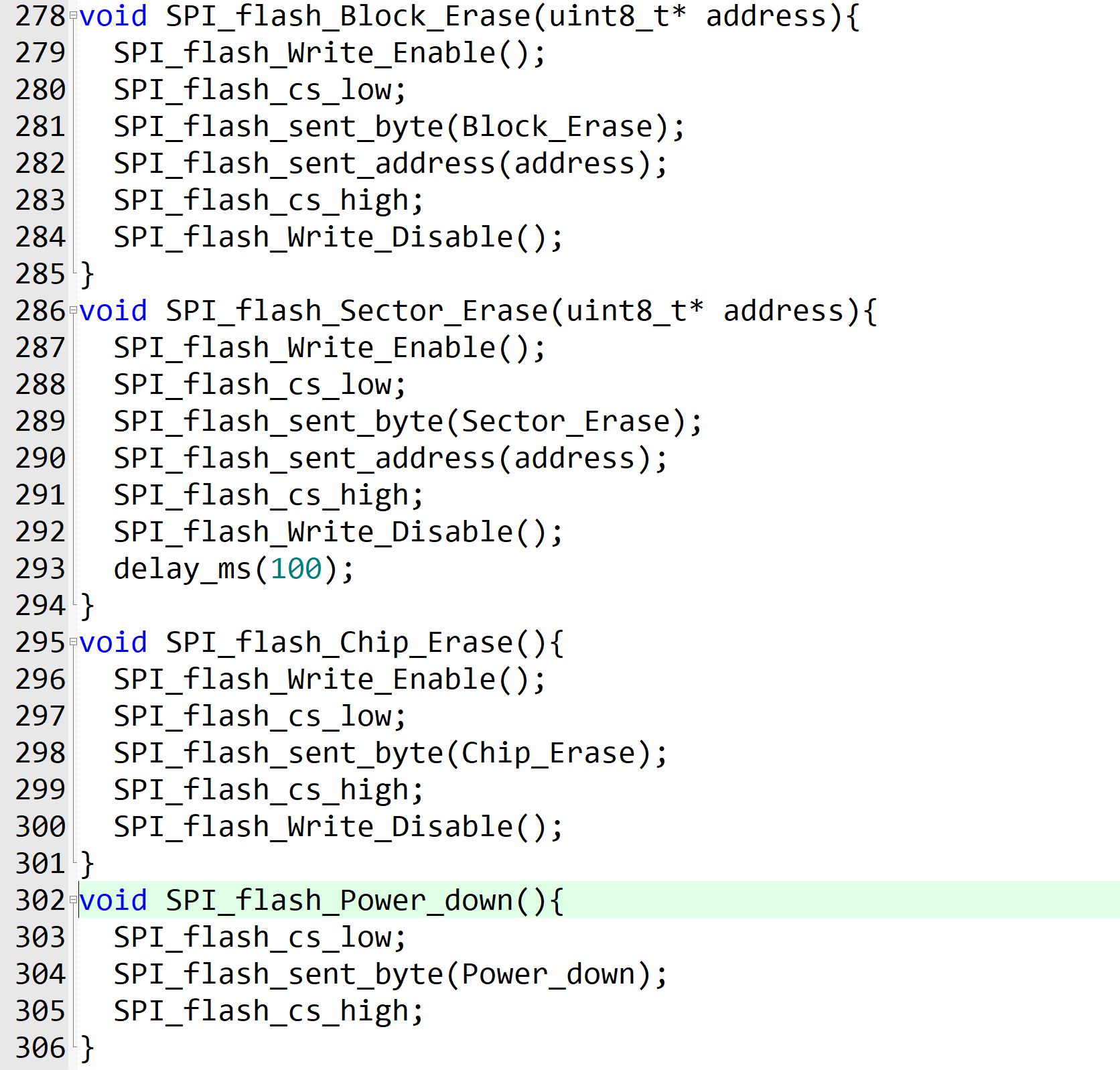

   我个人喜欢将函数定义的比较细分化，也不是很喜欢打注释，但是我觉得总体可读性比较强，函数名称也就是的它的功能，就不再打注释了

   代码比较长，需要电子版和我留言

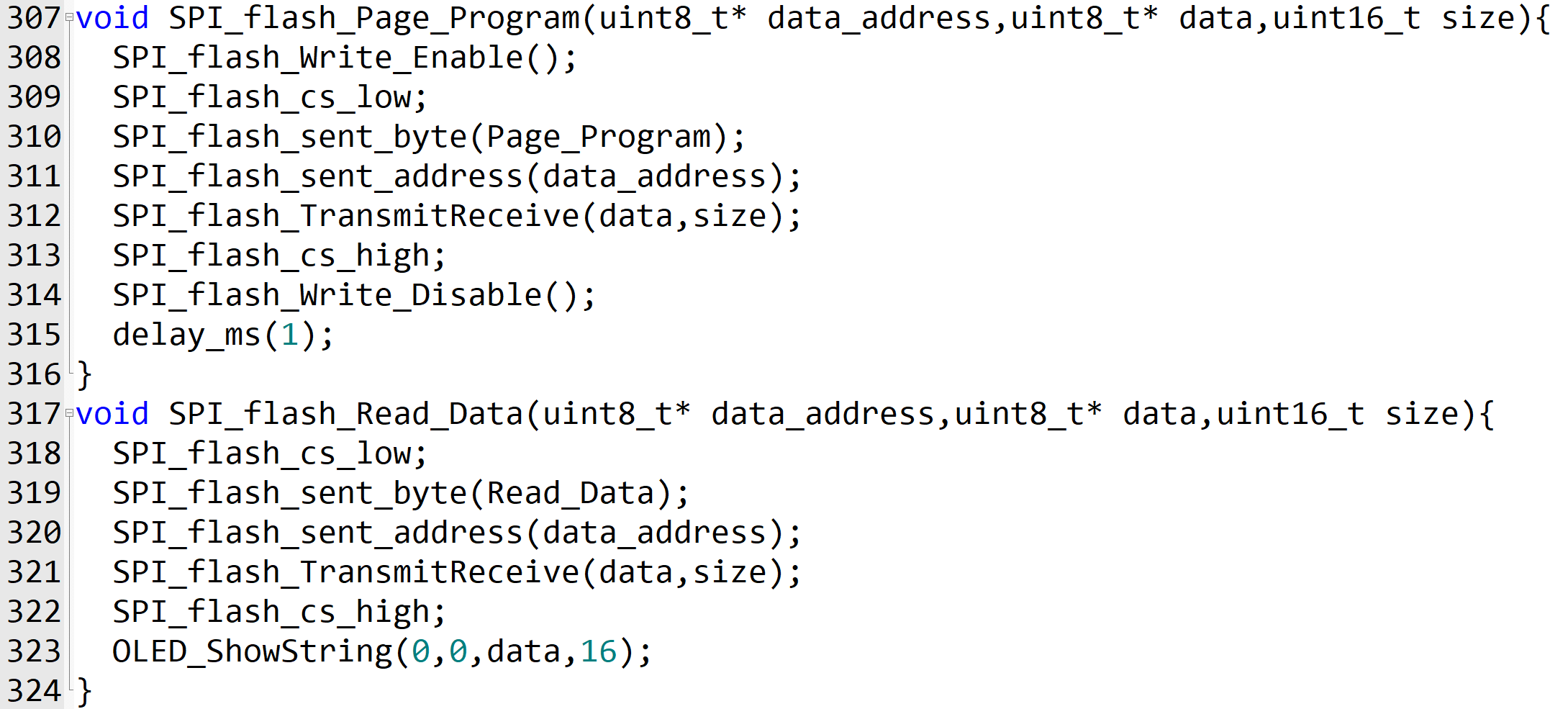

   这是最重要的两个函数，比较重要，放在后面。第一个函数向flash写入数据，先发送命令代号，紧接着发送要写入的地址，最后将要写的数据发送。第二个是读数据函数，大体相似，最后是发送接收数据的指针（地址）。

7. 我的STM32接了一块LED屏作为显示，所以最后有一个LED显示函数；

8. 在进行擦除操作后，SPI会自动进行write disable，这个需要注意，还有就是进行擦除或者写入操作后，它需要时间，如果直接进行后续操作会发生读写失败；

9. 在进行写入操作前先检查该区域是否已经被写入过，如果被写入过需要先进行擦除操作，不然会发生写入失败；

本文仅供学习使用，希望可以对你的stm32学习有帮助
