1 项目概况
本次项目是基于Linux环境的交叉编译arm-linux-gcc，在GEC6818arm开发板上运行，创建多条链表分别存储遍历到当前目录下子目录中的音乐、视频和图片文件名，通过读取触摸设备文件的点击事件进行判断，选择对相册切换以及音视频的快进/快退、上下首切换、音量调节、进度条调节等功能
2 项目需求
(1)制作播放器 (基本要求)
利用触摸屏实现音量的调节 快进快退的调节 进度条(可以通过进度条控制视频的播放位置)
控制功能:
//调用system命令 播放视频
system(“mplayer -slave -quiet -input file=/pipe -geometry 0:0 -zoom -x 800 -y 380 mn.avi”);
//打开指定管道文件
fd=open(/pipe)
复制代码
1
2
3
4
5
6
7
8//写入控制命令到管道中 write(fd, "pausen",strlen("pausen")); --------------------------- system("echo pause > /pipe"); //如何获取mplayer输出的数据 dup2() ->文件重定向
(2)预览效果 (强化)
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20获取系统中的所有视频文件,把他的预览图显示到桌面中, (把预览图与视频路径关联起来,到链表中), 提供用户选择 //获取一帧图像的命令 mplayer -ss 84 -noframedrop -nosound -vo jpeg -frames 1 xx.rmvb -ss 获取那一秒 预览图: 1.遍历目录搜索视频文件 (.avi (不要太大,因为硬盘只有500M)) 2.找到视频文件后 调用mplayer -ss 84 -noframedrop -nosound -vo jpeg -frames 1 xx.rmvb 命令生成图片 （直接生成一张100*100的小图命令如下：） mplayer -zoom -x 100 -y 100 -ss 99 -noframedrop -nosound -vo jpeg -frames 1 Faded3.avi 3.把该图片显示到 屏幕中 (要对图片进行缩放 100 100) //多进程 ,多线程 , 进程间的管道通信, 注意:保护共享资源
3 搭建环境
开发环境：
Linux
开发工具：
arm-linux-gcc、Notepad++
其他工具：
mplayer开源多媒体库、jpeglib库、font库
描述：
通过开源代码编译器notepad++编写代码，利用arm-linux-gcc交叉编译，再通过LINUX平台的SSH服务器将编译生成的程序文件传输到开发板中，最后执行。

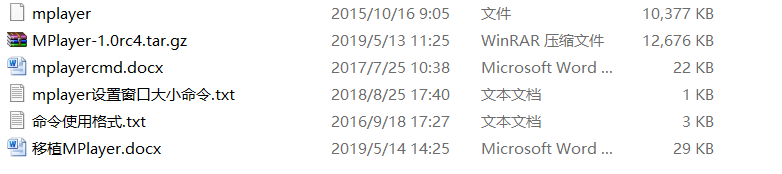

移植mplayer开源多媒体库:
MPlayer是一款开源的多媒体播放器，以GNU通用公共许可证发布。此款软件可在各主流作业系统使用，例如Linux和其他类Unix作业系统、微软的视窗系统及苹果电脑的Mac OS X系统。MPlayer是建基于命令行界面，在各作业系统可选择安装不同的图形界面。
因为linux下都是命令行的操作方式，所以对mplayer的各种操作都是用命令来实现的，这次主要用的是它的slave工作方式（在slave模式下，MPlayer为后台运行其他程序，不再截获键盘事件， MPlayer会从标准输入读一个换行符（n）分隔开的命令）。

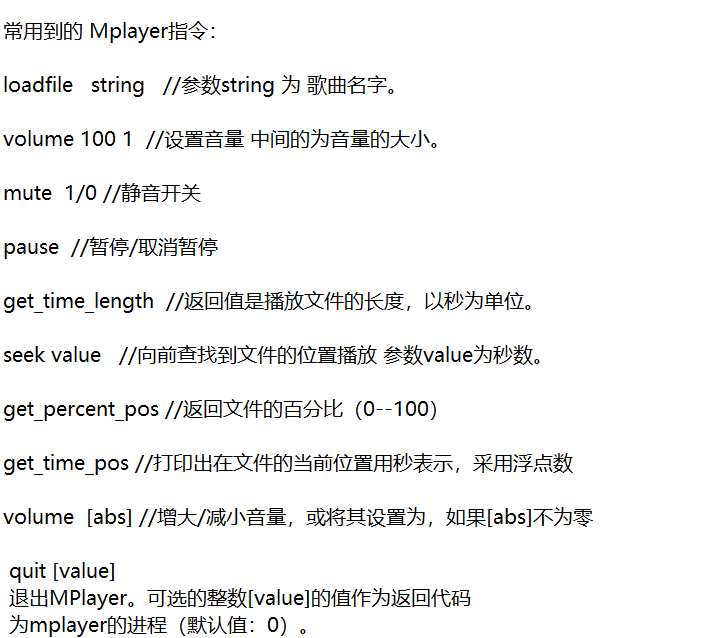

Mplayer部分指令：
Mplayer部分程序代码指令：
复制代码
1
2
3
4
5
6
7
8write(fd,"volume +5n",strlen("volume +5n"));//加声音 write(fd,"volume -5n",strlen("volume -5n"));//减声音 write(fd,"seek -5n",strlen("seek -5n"));//快退。 write(fd,"seek +5n",strlen("seek -5n"));//快进。 write(fd,"pausen",strlen("pausen"));//暂停播放 write(fd,"seek 100 1n",strlen("seek 100 1n"));//停止播放 write(fd,"seek 100 1n",strlen("seek 100 1n"));//进度跳转

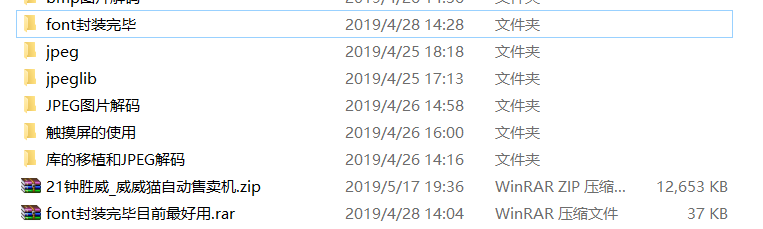

封装JPEGLIB库和font库:
通过移植封装jpeglib库和font库，可以使6816开发板显示出JPEG图片和自定义字体。
4 技术描述
基本
- C语言
- 文件IO（遍历目录，读写文件）
- 链表（创建多个双向循环链表存取歌曲、图片、电影名）
核心
- 系统编程（进/线程的创建、通信）
- Mplayer指令的运用（重定向、音量、进度调节、暂停/播放）
- 触摸屏（点击事件、滑屏处理）
- font库的使用（动态显示字体、像素点映射）
- jpeglib库的使用（图片显示切换）
5 概要设计

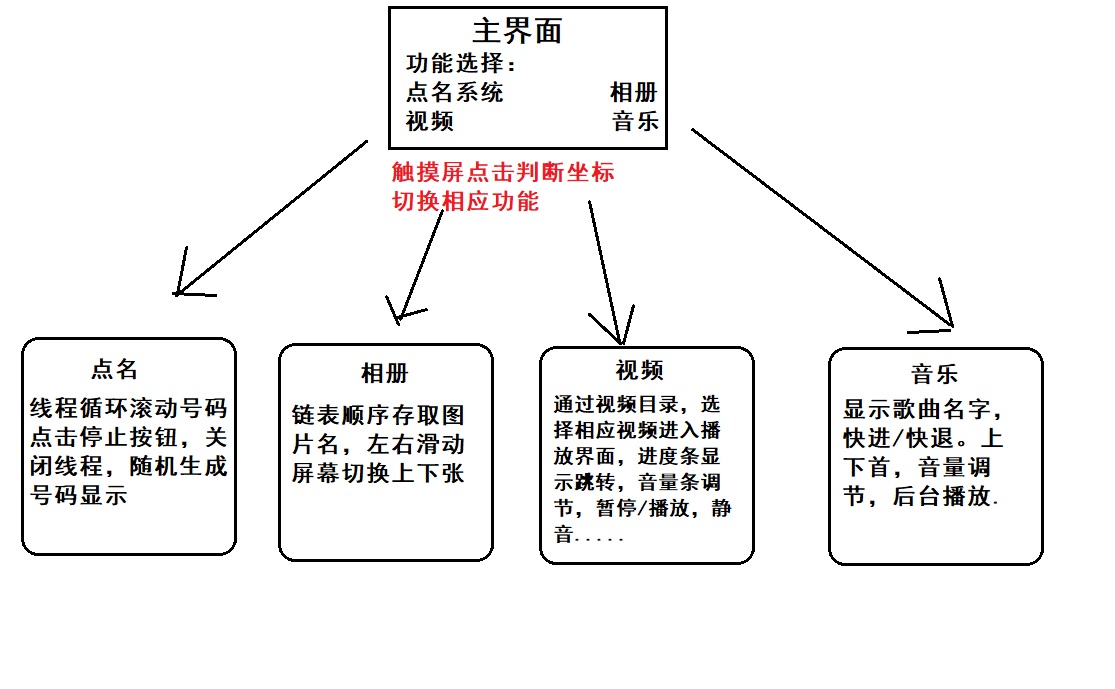

整体概要设计图如下：
6 条件准备和主界面构架
一开始通过创建链表、遍历各模块文件夹存进节点。初始化触摸屏，显示图片…
具体效果和代码如下：
实体效果：

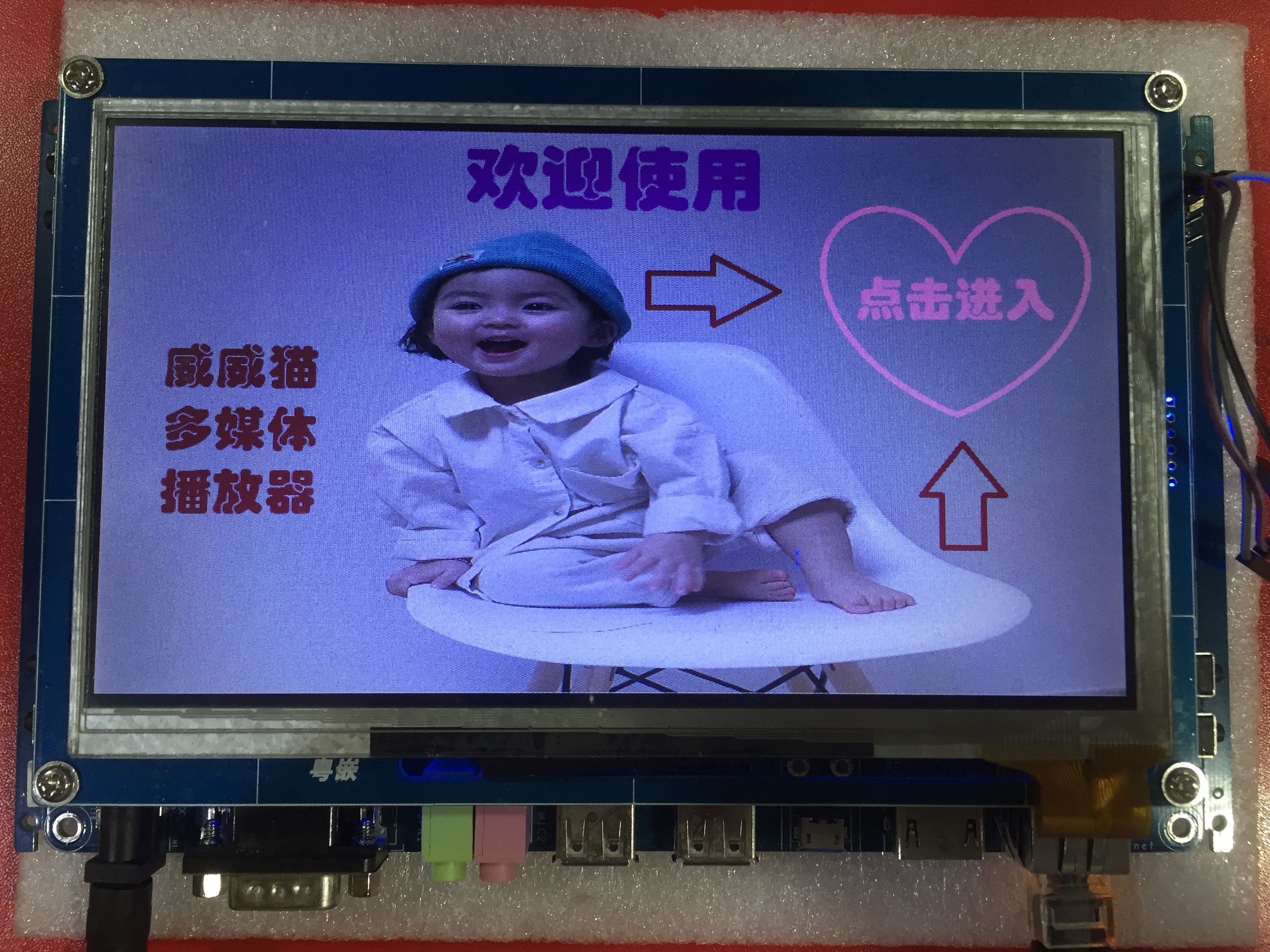

屏保：

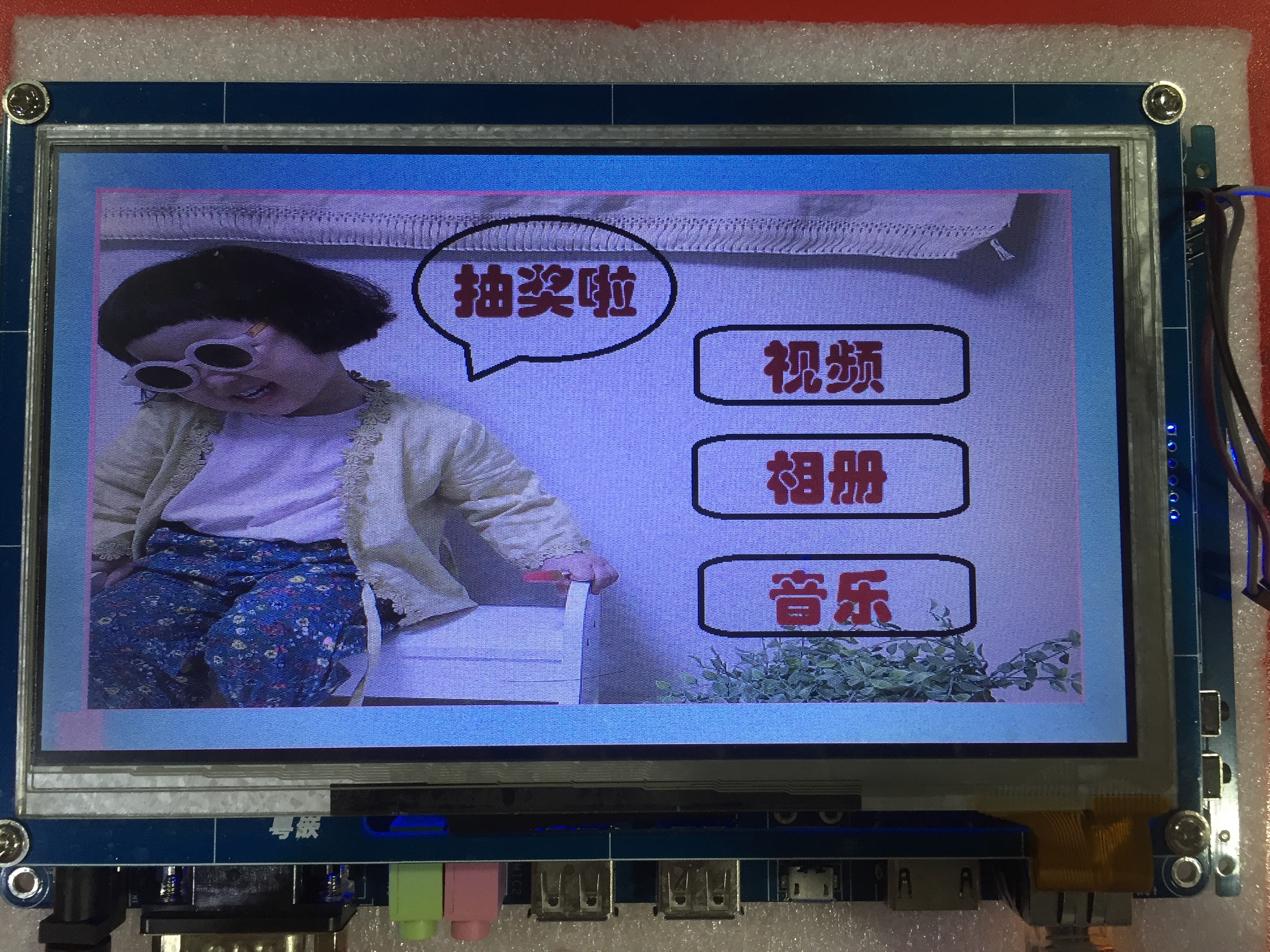

主界面：
具体代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50int main() { in_list();//创建图片/视频/音乐链表 struct double_list *p=head3; lcd_fd=open("/dev/input/event0",O_RDWR);//打开触摸屏 if(lcd_fd < 0) { perror("open ts fail:"); } show_protect(); //增加屏保 //-------------滚动条------------- pthread_t tid; pthread_create(&tid,NULL,move_move,NULL); //-------------滚动条------------- while(1) { printf("n"); show_pohoto("xuanze.bmp");//选择功能菜单：视频or 相册or 音乐 lcd_finger(); if(xy.type == EV_KEY && xy.code == BTN_TOUCH && xy.value == 0) { if(y>145 &&y<205 && x>480 && x<688) { pthread_cancel(tid); //取消滚动条 video_contents(head);//视频目录 pthread_create(&tid,NULL,move_move,NULL);//回功能菜单后，重新创建滚动条 } if(y>235 &&y<300 && x>480 && x<688) { pthread_cancel(tid); show_pic(head2); //相册 pthread_create(&tid,NULL,move_move,NULL); } if(y>333 &&y<395 && x>480 && x<688) { pthread_cancel(tid); p=show_music(p,head3); //进入音乐界面 pthread_create(&tid,NULL,move_move,NULL); } if(y>55 &&y<165 && x>270 && x<460) { pthread_cancel(tid); make_roll();//点名 pthread_create(&tid,NULL,move_move,NULL); } } } return 0; }
7 点名系统：
利用线程循环滚动和随机函数srand生成不确定号码，达到点名效果。
具体效果和代码如下：

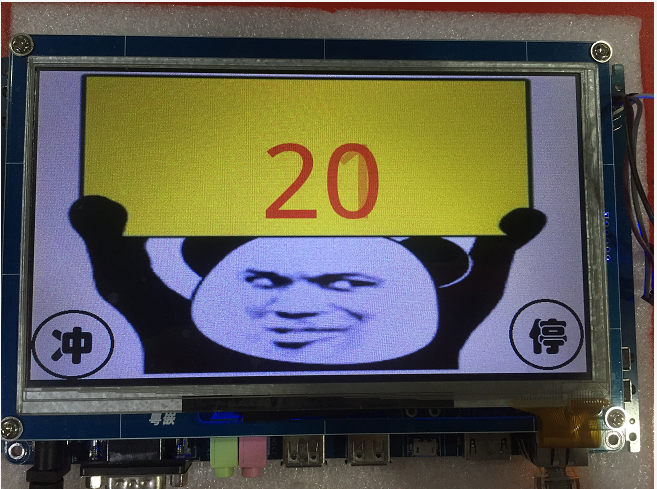

实体效果：
具体代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59int make_roll()//抽奖 { char num[22]; int a=0;//接受随机号码 while(1) { printf("n"); show_pohoto("choujiang.bmp"); pid2 =fork(); if(pid2 == 0) //子进程 { pthread_t tid1; while(1) { lcd_finger(); if(xy.type == EV_KEY && xy.code == BTN_TOUCH && xy.value == 0) { if(y>380 &&y<480 &&x>0 &&x<110) { pthread_create(&tid1, NULL, gundong, NULL); } if(y>370 &&y<480 &&x>690 &&x<800) { strcpy(num,"noreturn"); write(pipe_fd[1],num,sizeof(num)); exit(0); } if(y>320 &&y<440 &&x>300 &&x<490) { strcpy(num,"return"); write(pipe_fd[1],num,sizeof(num)); exit(0); //return 1; } } } } wait(NULL); read(pipe_fd[0],num,sizeof(num)); printf("num=%sn",num); if(strcmp(num,"return")==0) { return 1; } printf("n"); show_pohoto("choujiang2.bmp"); srand((unsigned)time(NULL)); a=rand()%57+1; show_num1(a); sleep(5); } }
8 相册：
通过双向循环链表保存图片名，实现用户可通过左右滑动触摸屏上下、循环切换图片。
具体效果和代码如下：

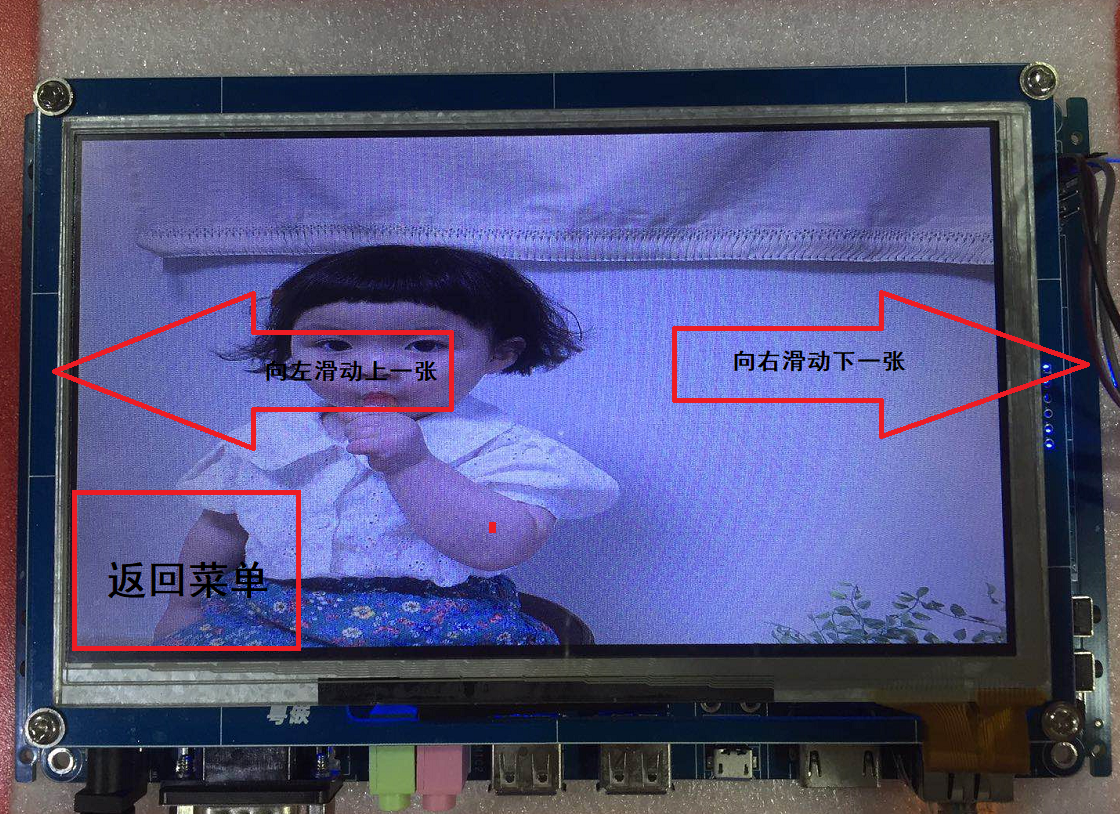

实体效果：
具体代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62int show_pic(struct double_list *head2)//相册功能 { int xx,yy,xxx,yyy; struct double_list *tmp = head2->next; char buff[66]; sprintf(buff,"/mnt/sd/project2/photo/%s",tmp->pic_name); //拼接路径 printf("n"); show_pohoto(buff);//显示图片 while(1) { while(1) { lcd_finger(); if(xy.type == EV_KEY && xy.code == BTN_TOUCH ) { if( xy.value == 1) { xx = x; yy = y; } else { if(y>370 &&y<480 && x>0 && x<200)//退出 { return 1; } xxx=x-xx; yyy=y-yy; break; } } } if(yyy>=-30&&yyy<=30&&xxx>20) //向右滑动，下一张图片 { tmp=tmp->next; if(tmp==head2) { tmp=tmp->next; } bzero(buff,sizeof(buff)); sprintf(buff,"/mnt/sd/project2/photo/%s",tmp->pic_name);//拼接路径 printf("n"); show_pohoto(buff);//显示图片 } if(yyy>=-30&&yyy<=30&&xxx<-20) //向左滑动，上一张图片 { tmp=tmp->prev; if(tmp==head2) { tmp=tmp->prev; } bzero(buff,sizeof(buff)); sprintf(buff,"/mnt/sd/project2/photo/%s",tmp->pic_name); printf("n"); show_pohoto(buff); } } }
9 视频：
通过视频目录，判断触屏坐标选择相应视频，进入播放界面播放视频以及其他播放功能。
具体效果和代码如下：
实体效果：

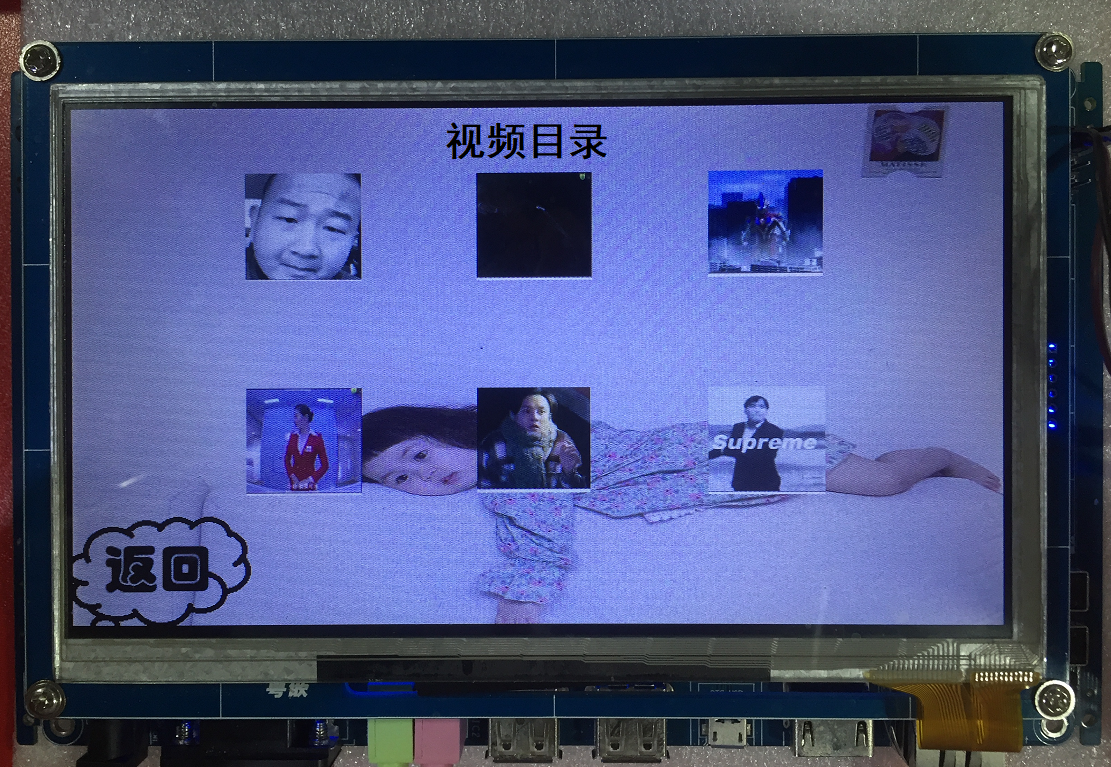

视频目录：

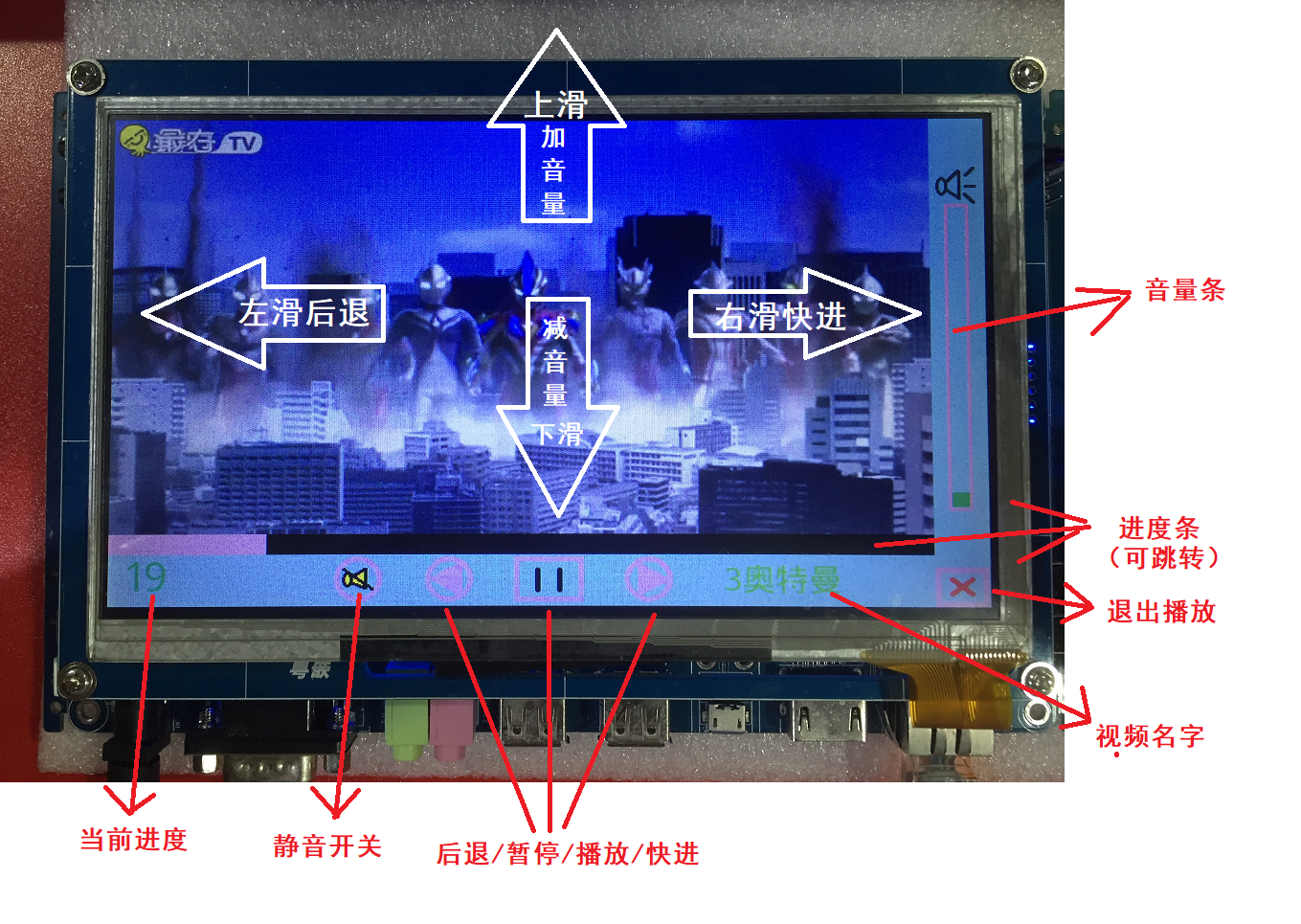

播放器：
具体代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89int video_contents(struct double_list *head)//视频目录 { struct double_list *tmp = NULL; while(1) { printf("n"); show_pohoto("shipingmulu.bmp"); show_jpg("1giao.jpg",150,60); show_jpg("2xzq.jpg",350,60); show_jpg("3cxk.jpg",550,60); show_jpg("4nixx.jpg",150,260); show_jpg("5xhpp.jpg",350,260); show_jpg("6superme.jpg",550,260); while(1) { lcd_finger(); if(xy.type == EV_KEY && xy.code == BTN_TOUCH && xy.value == 0) { printf("目录中：x=%d,y=%dn",x,y); if(y>60 &&y<160 && x>150 && x<250)//播放第一个电影 { tmp=seek_pos(head,1);//指针跳转到第一个节点 player_video(tmp); break; } if(y>60 &&y<160 && x>350 && x<450)//播放第二个电影 { tmp=seek_pos(head,2); player_video(tmp); break; } //....省略后面4个视频 if(y>380 &&y<480 && x>0 && x<150) {//返回选择功能菜单 return 1; } } } } } int player_video(struct double_list *head)//播放视频界面 { struct double_list *tmp=head; char new_name[32]; pid =fork(); if(pid == 0) //子进程 { printf("n"); show_pohoto("shiping.bmp"); strcpy(new_name,tmp->pic_name); strtok(new_name,"."); show_name(new_name);//显示视频名字 drw_sound(5); char buff[100];//接收拼接好的播放视频指令 int fd = open("/pipe1",O_RDWR);//打开通信的管道文件 if(fd < 0) { perror("fail:"); exit(0); //退出进程 } dup2(fd,1);//重定向标准输出设备描述符 //=======刷新进度条======= pthread_t tid; pthread_create(&tid,NULL,func,NULL); pthread_detach(tid); //=======进行触摸屏操作======== pthread_t tid1; pthread_create(&tid1,NULL,finger,NULL);//（快进/后退、音量调节、暂停/播放、静音.....） pthread_detach(tid1); sprintf(buff,"mplayer -slave -quiet -input file=/pipe -geometry 0:0 -zoom -x 750 -y 410 /mnt/sd/project2/shiping/%s",tmp->pic_name); system(buff); //执行播放命令 exit(0); } wait(NULL); }
10 音乐：
实现音乐播放器的功能：上下首、播放/暂停、音量调节、歌曲名字、后台播放。
具体效果和代码如下：

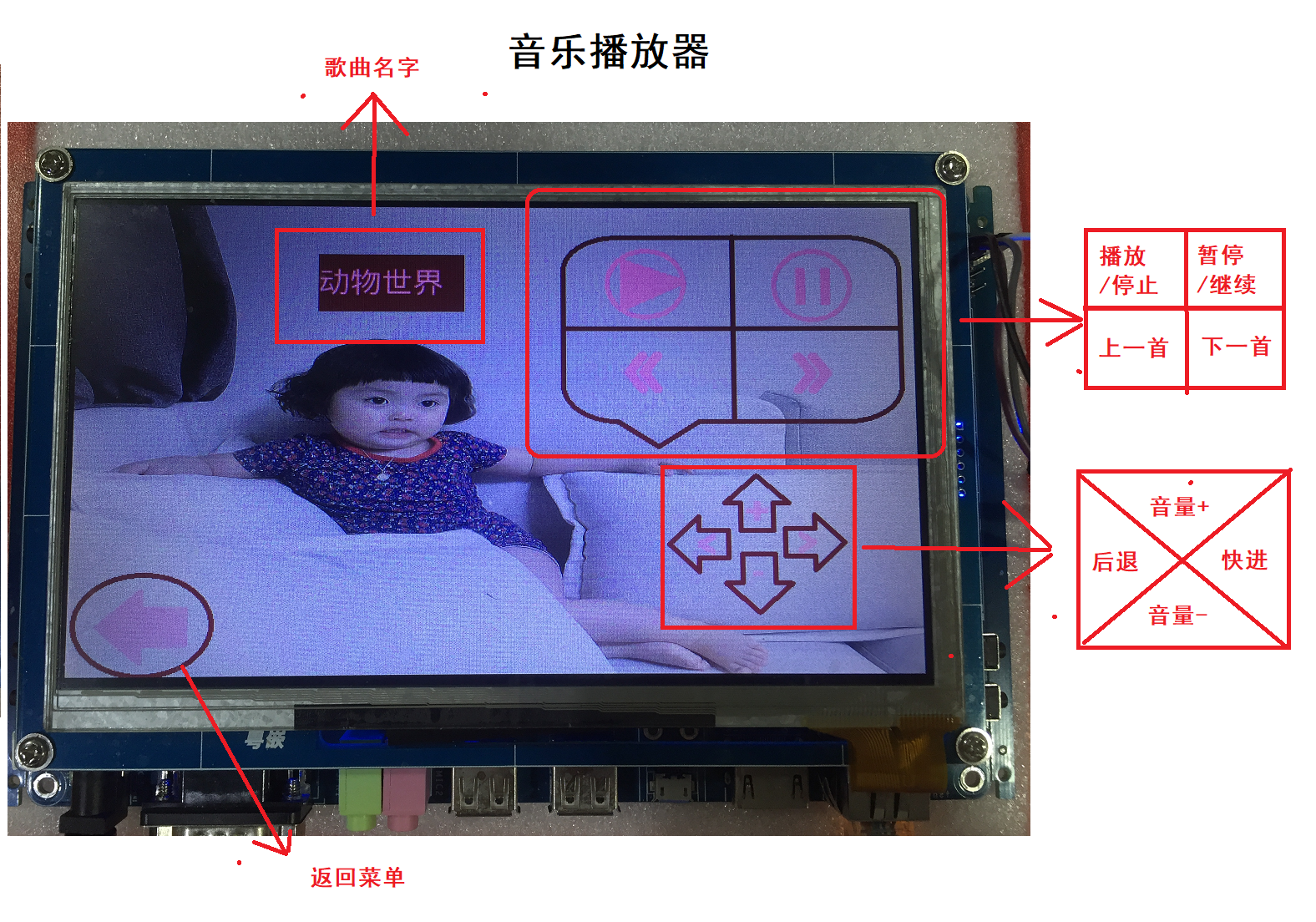

实体效果：
具体代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119struct double_list* show_music(struct double_list *p,struct double_list *head3)//播放音乐 { struct double_list *tmp=NULL; if(p==head3)//判断用户是否第一次进入音乐界面 { tmp = head3->next; } else { tmp = p; } printf("n"); show_pohoto("music.bmp"); char name[24];//接受音乐名字 char buff[100];//接收拼接好的播放音乐指令 bzero(name,sizeof(name));//显示歌曲名字 strcpy(name,tmp->pic_name); strtok(name,"."); music_name(name); int fd = open("/pipe2",O_RDWR);//打开通信的管道文件 if(fd < 0) { perror("fail:"); exit(0); //退出进程 } while(1) { lcd_finger(); if(xy.type == EV_KEY && xy.code == BTN_TOUCH && xy.value == 0) { //执行播放命令 if(y>30 &&y<125 && x>460 && x<625)//播放音乐 { if(j==0) { sprintf(buff,"mplayer -slave -quiet -input file=/pipe2 /mnt/sd/project2/music/%s &",tmp->pic_name);//将音乐指令拼接到BUFF中，& 为后台进程播放 system(buff);//在后台开始播放 bzero(name,sizeof(name));//清空数组 strcpy(name,tmp->pic_name); strtok(name,"."); music_name(name); j++; system("echo volume 10 1 > /pipe2"); //降低初始音量 } else if(j==1) { write(fd,"seek 100 1n",strlen("seek 100 1n"));//停止播放 j--; } } if(y>30 &&y<125 && x>625 && x<785)//暂停播放 { write(fd,"pausen",strlen("pausen")); } if(y>322 &&y<360 && x>560 && x<620)//后退 { write(fd,"seek -5n",strlen("seek -5n")); } if(y>322 &&y<360 && x>673 && x<730)//快进 { write(fd,"seek +5n",strlen("seek +5n"))； } if(y>280 &&y<335 && x>615 && x<670)//加声音 { write(fd,"volume +20n",strlen("volume +20n")); } if(y>365 &&y<420 && x>615 && x<670)//减声音 { write(fd,"volume -20n",strlen("volume -20n")); } if(y>125 &&y<220 && x>625 && x<785)//下一首 { write(fd,"seek 100 1n",strlen("seek 100 1n")); tmp=tmp->next; if(tmp==head3) { tmp=tmp->next; } bzero(buff,sizeof(buff)); sprintf(buff,"mplayer -slave -quiet -input file=/pipe2 /mnt/sd/project2/music/%s &",tmp->pic_name);//将音乐指令拼接到BUFF中 system(buff);//在后台开始播放 bzero(name,sizeof(name));//清空数组 strcpy(name,tmp->pic_name);//将音乐名字保存在数组中 strtok(name,".");//切割数组 music_name(name);//显示音乐名字 usleep(50000); system("echo volume 10 1 > /pipe2"); //降低初始音量 } if(y>125 &&y<220 && x>460 && x<625)//上一首 { write(fd,"seek 100 1n",strlen("seek 100 1n")); tmp=tmp->prev; if(tmp==head3) { tmp=tmp->prev; } bzero(buff,sizeof(buff)); sprintf(buff,"mplayer -slave -quiet -input file=/pipe2 /mnt/sd/project2/music/%s &",tmp->pic_name);//将音乐指令拼接到BUFF中 system(buff);//在后台开始播放 bzero(name,sizeof(name)); strcpy(name,tmp->pic_name); strtok(name,"."); music_name(name); usleep(50000); system("echo volume 10 1 > /pipe2"); //降低初始音量 } if(y>390 &&y<480 && x>0 && x<140)//返回功能菜单 { p=tmp; return p; } } } }
11 项目总结
此次项目主要运用到链表的使用、mplayer指令的选择、触摸屏的坐标处理、进/线程的创建与终止，对文件IO路径的认识。
主要难点在于界面框架的搭建，线程/进程的终止、视频进度条的生成（根据Mplaye通过重定向获取到当前进度，计算出屏幕像素映射的长度，通过线程循环获取且当用户点击到进度条的坐标时，计算触屏坐标的相应进度，再进行视频跳转）…
界面设计也是一个比较花费时间的过程…
