概述
概述
PDM = Pulse Density Modulation是一种用数字信号表示模拟信号的调制方法。

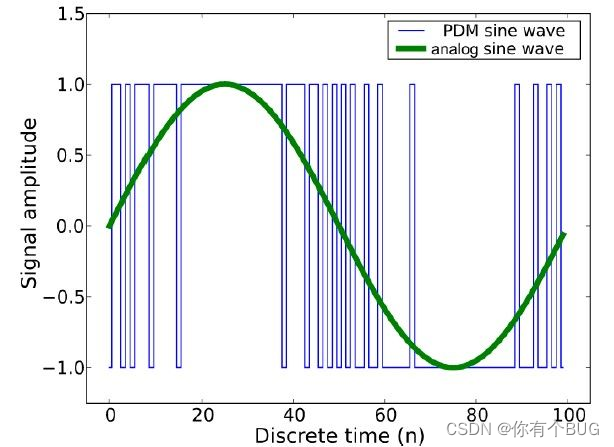

PDM则使用远高于PCM采样率的时钟采样调制模拟分量，只有1位输出，要么为0，要么为1。因此通过PDM方式表示的数字音频也被称为Oversampled 1-bit Audio。相比PDM一连串的0和1，PCM的量化结果更为直观简单。
以PDM方式作为模数转换的接收端，需要用到抽取滤波器（Decimation Filter），将密密麻麻的0和1代表的密度分量转换为幅值分量。
硬件接口
PDM mic一般是引出5个pin，即：VDD DATA CLK SELECT GND

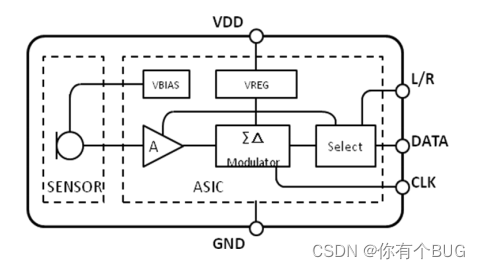

上图是Dmic内部简图，L/R即SELECT，选择左右声道，即一组DATA能够传输两组数据
时序图
它在PDM_CLK的上升沿采样左声道数据，在PDM_CLK下降沿采样右声道数据，具体如下所示：
总结
测试测量的基本参数于上一篇中发出了，可以参考，测试的参数基本差不多；PDM mic 比analog mic多了个ADC转换，两者的应用都很多，Amic的应用如：助听器，耳机等，Dmic则更多的应用于手机，平板，电脑这些电子产品。
