概述
对于初学者来说，临摹是最高效的学习路径。
一，临摹对象概要

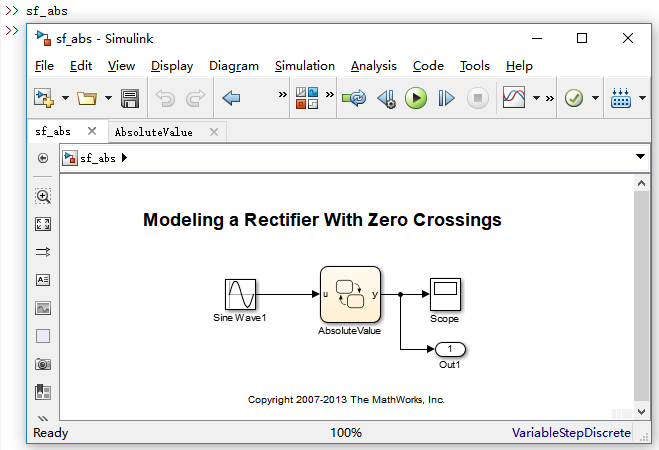

这次的临摹对象是stateflow中的sf_abs模块。

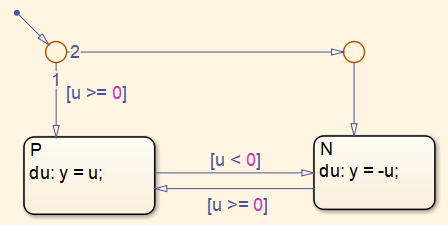

流程图里面：

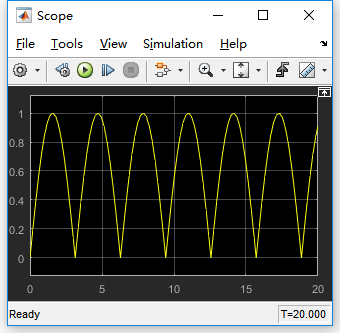

正常的仿真结果为：
二，问题现象

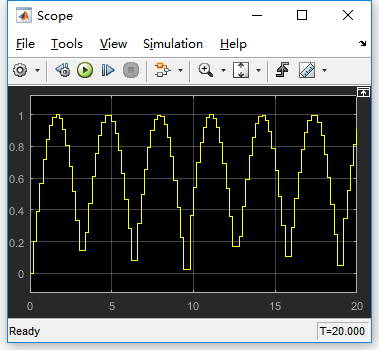

我从零开始一步一步搭建出来的模型的仿真结果为：
三，原因分析
先是怀疑解算器的参数配置得不对。

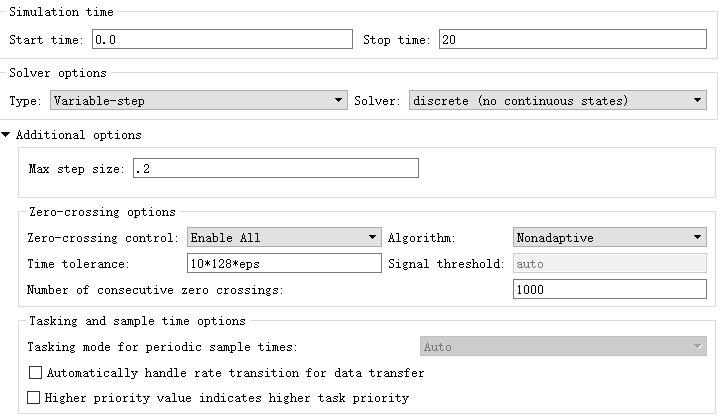

再检查一下，没有问题啊，变步长，离散算法。

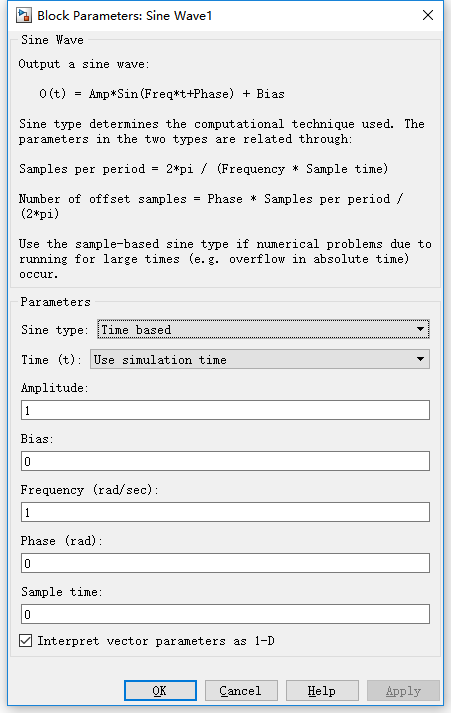

然后怀疑是sine wave的参数。再检查一下，也是对的：

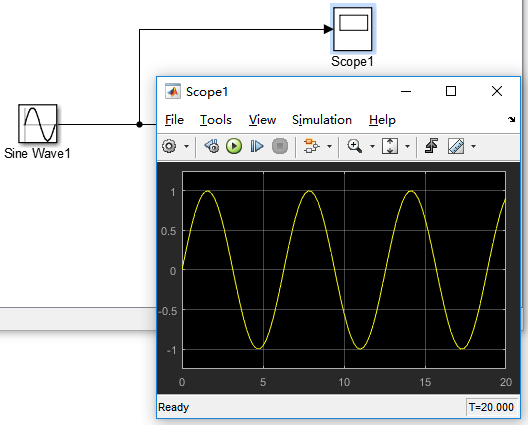

再拖一个示波器，看看sine波形也是连续的：
四，解决措施
看来还是stateflow的配置问题了。

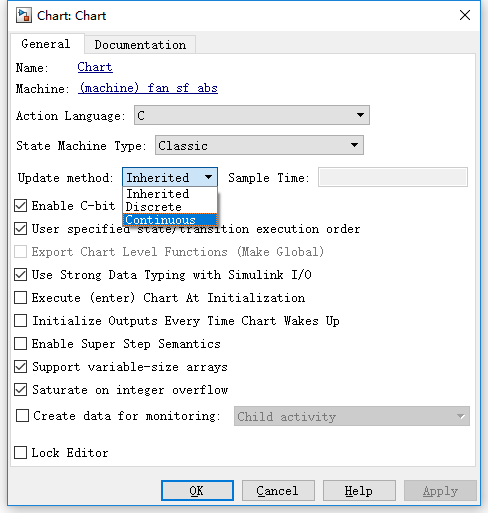

选择菜单：Chart->Properties...，打开chart属性对话框：

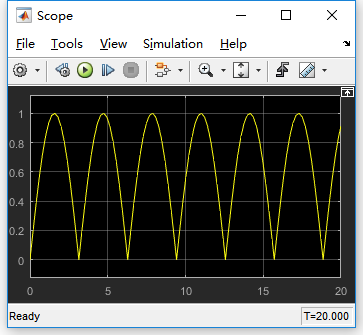

把Update method由Inherited改为continous，结果就对了。
